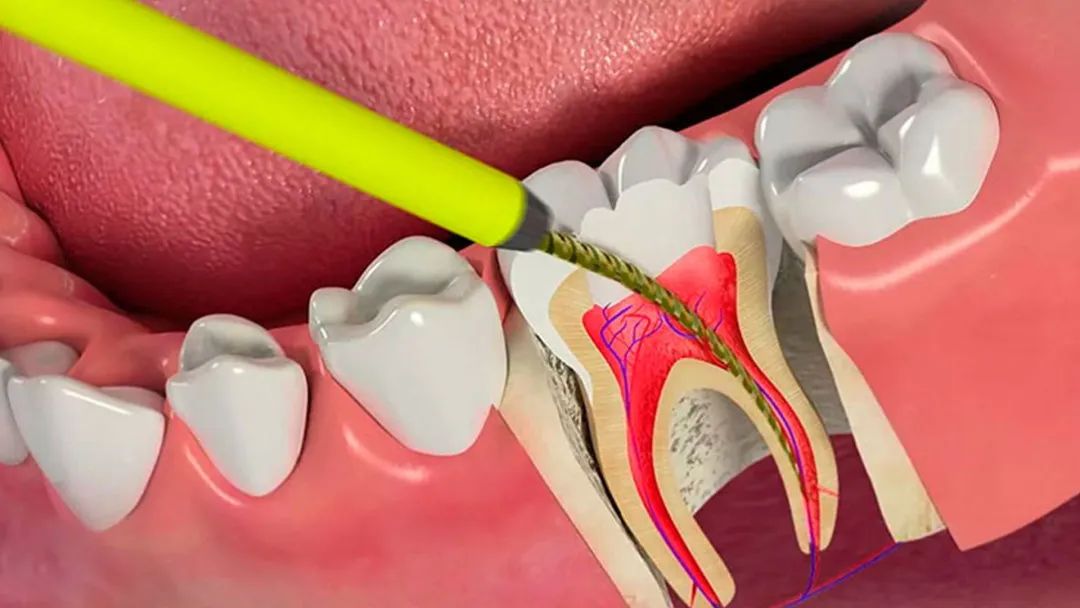

口腔科器械中的镍钛合金根管锉是一种常见的临床应用工具。它主要用于根管治疗中的根管成型和扩大，帮助牙医清除根管内的感染物质，以及为根管填充材料提供更好的通道。

▍图片来源网络，如有侵权联系删除

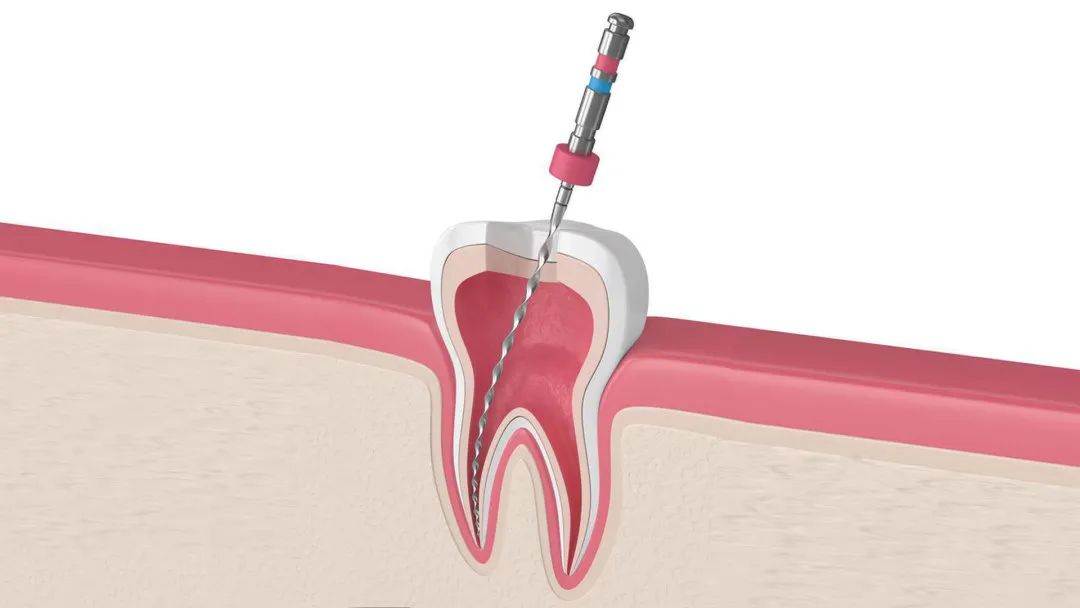

镍钛合金根管锉主要由镍钛合金材料制成，具有良好的强度和弹性记忆性能，它通常由锉柄和锉体两部分组成，工作端有刻纹或螺旋刃口，起切削、平整的作用。

▍图片来源网络，如有侵权联系删除

小型医疗器械三维数字化解决方案

小型医疗器械的质量和性能对于患者的治疗效果和安全性至关重要，通常需要在毫米乃至亚毫米级别的尺度上运作。因此，医疗器械部件的质量控制和检测在医疗领域中扮演着至关重要的角色。

▍图片来源网络，如有侵权联系删除

01 项目概述

客户是一家牙科医疗器械研发的公司，致力于整合牙科医疗器械及耗材的生产和销售。本次项目需要对镍钛合金根管锉和矫正牙齿金属托槽样件进行三维扫描，以获取高精度的几何外形和尺寸数据。提升产品设计的精准度、工作效率以及整体质量水平。

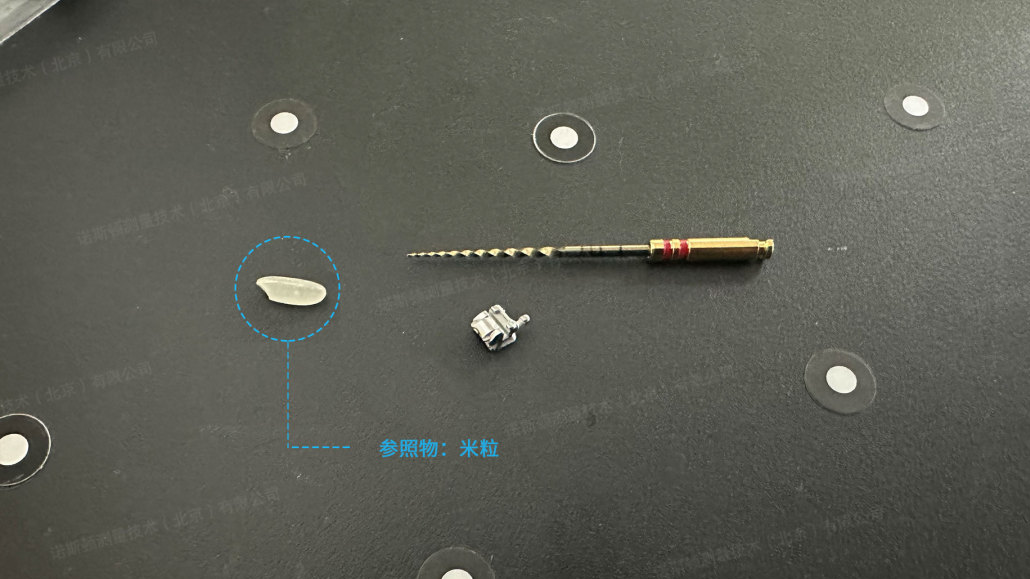

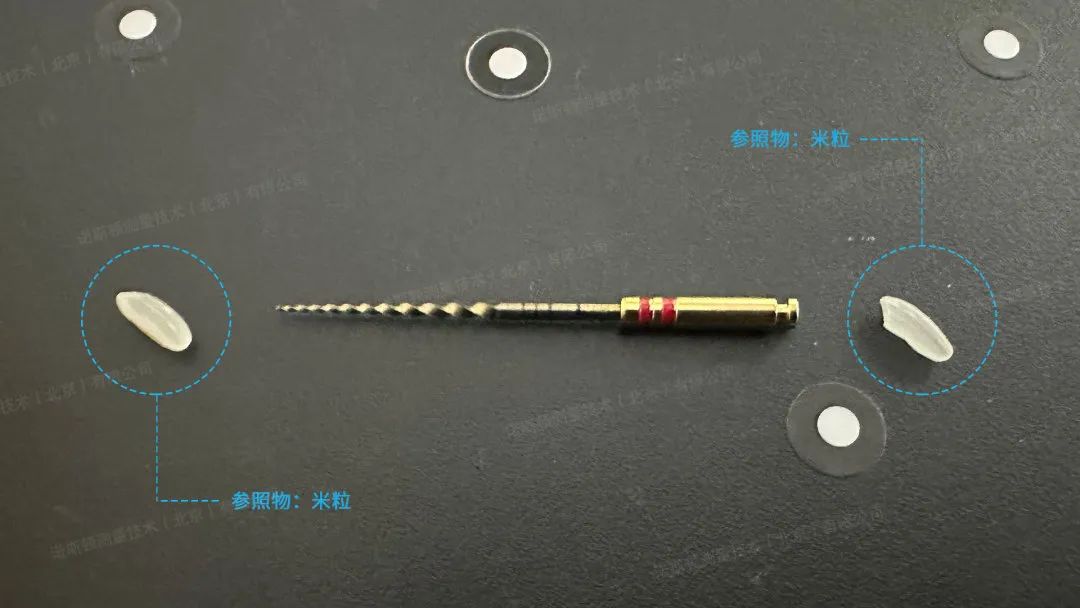

▍镍钛合金根管锉和矫正牙齿金属托槽样件

02 项目痛点

由于部件尺寸长度为22mm，粗细在0.15mm到0.5mm之间，结构复杂，包含微小的孔、曲线、凹凸面和螺纹形状。传统测量方法难以全面、准确地捕捉这些细节。

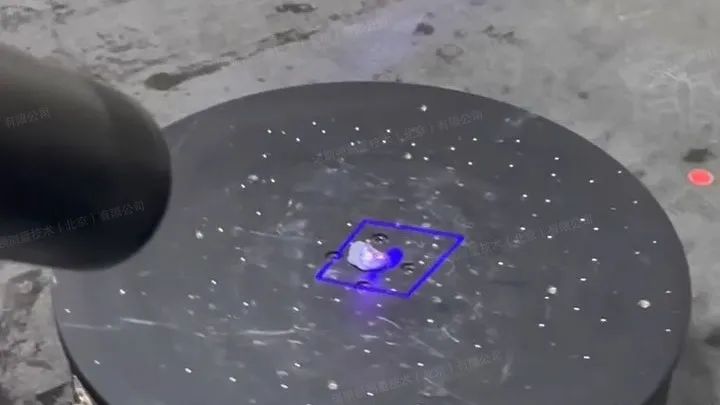

▍镍钛合金根管锉三维扫描现场

03 解决方案

使用ZEISS ATOS Q高精度三维光学扫描仪，无需对样件表面进行特殊处理，即可快速精准获取完整的镍钛合金根管锉和矫正牙齿金属托槽3D数据。

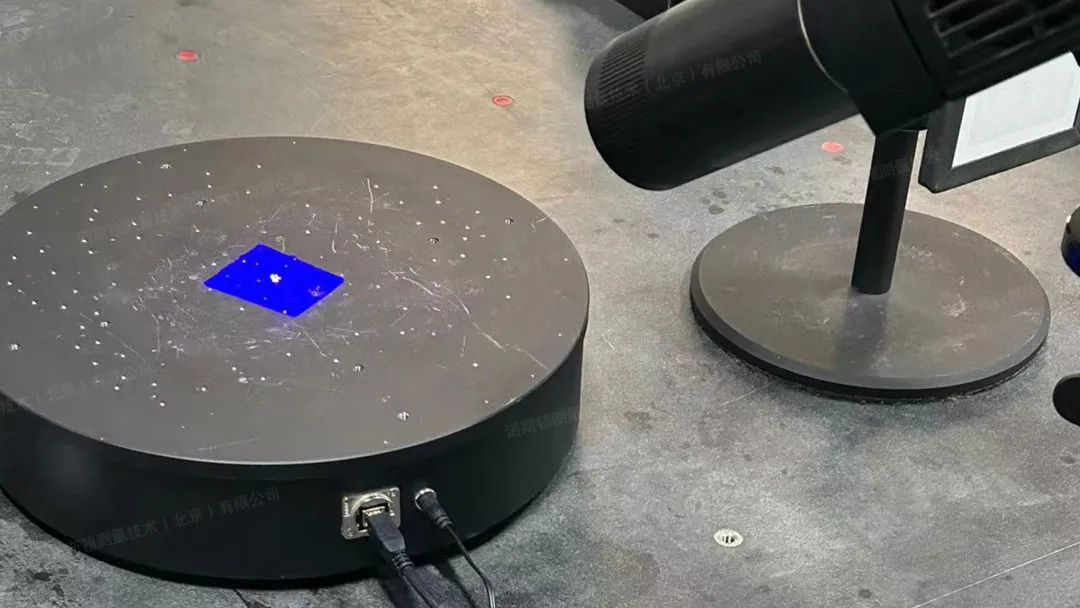

▍矫正牙齿金属托槽三维扫描现场

该扫描仪采用高速条纹投影技术，具有快速数据处理的能力，能够在短时间内提供全面的质量信息，广泛适用于各种测量和检测任务。

▍镍钛合金根管锉三维扫描现场

独有的三重扫描和蓝光均衡器技术，将所有细节与精度带上新高。配备（MV50, MV100, MV170, MV270, MV350, MV500）多组镜头，确保对中小型零件进行高精度测量。

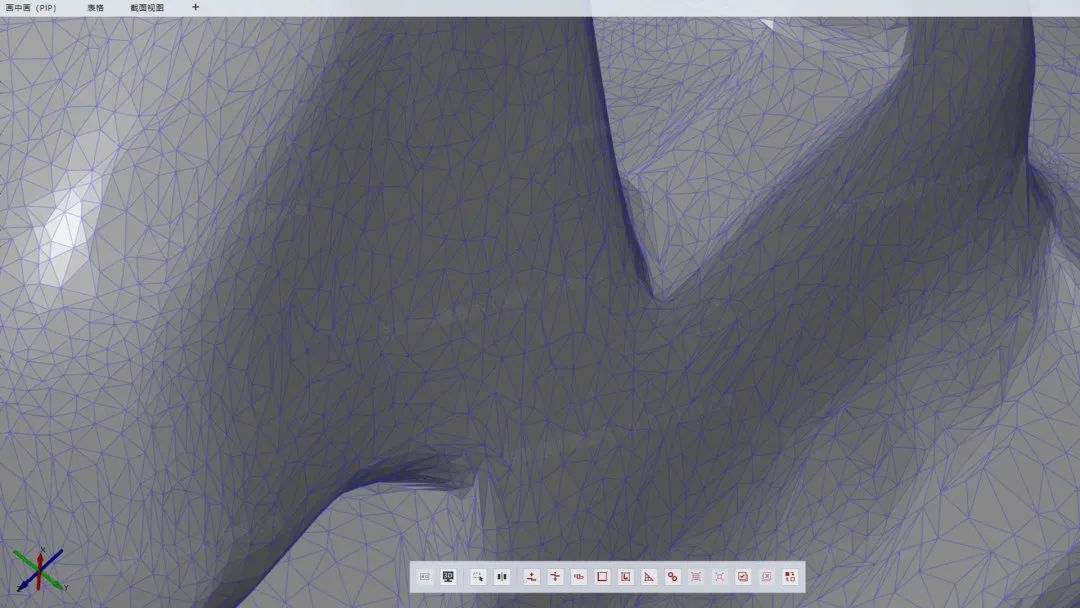

▍矫正牙齿金属托槽三角网格数据

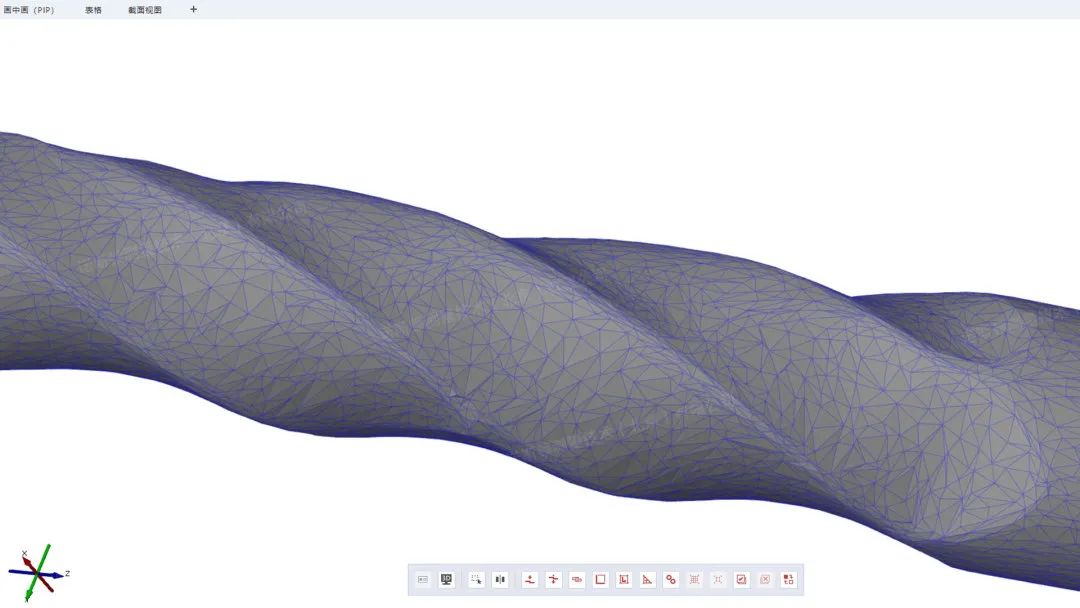

▍镍钛合金根管锉三角网格数据

由于医疗器械生产过程涉及多个步骤，可能会出现偏离计划设计的情况。在ZEISS Quality Suite中，差异可立即显现出来，以确保生产的医疗器械符合规格。

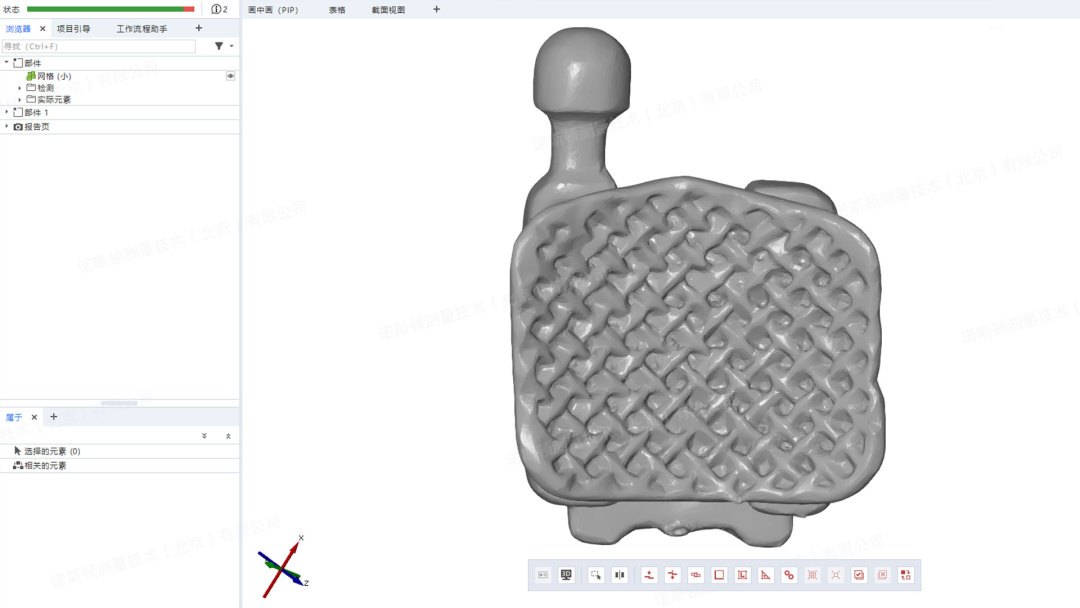

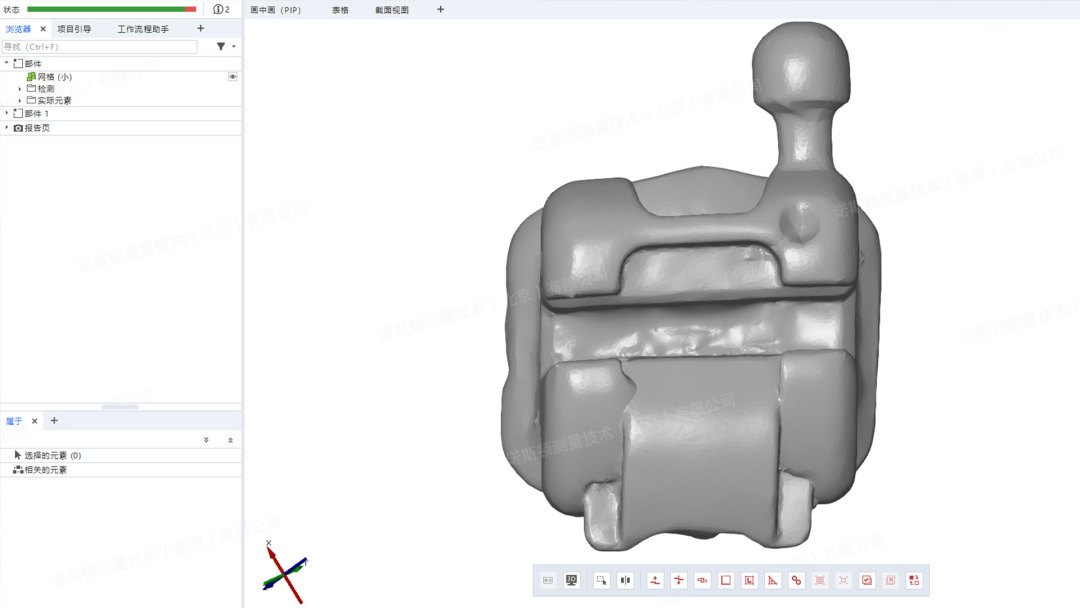

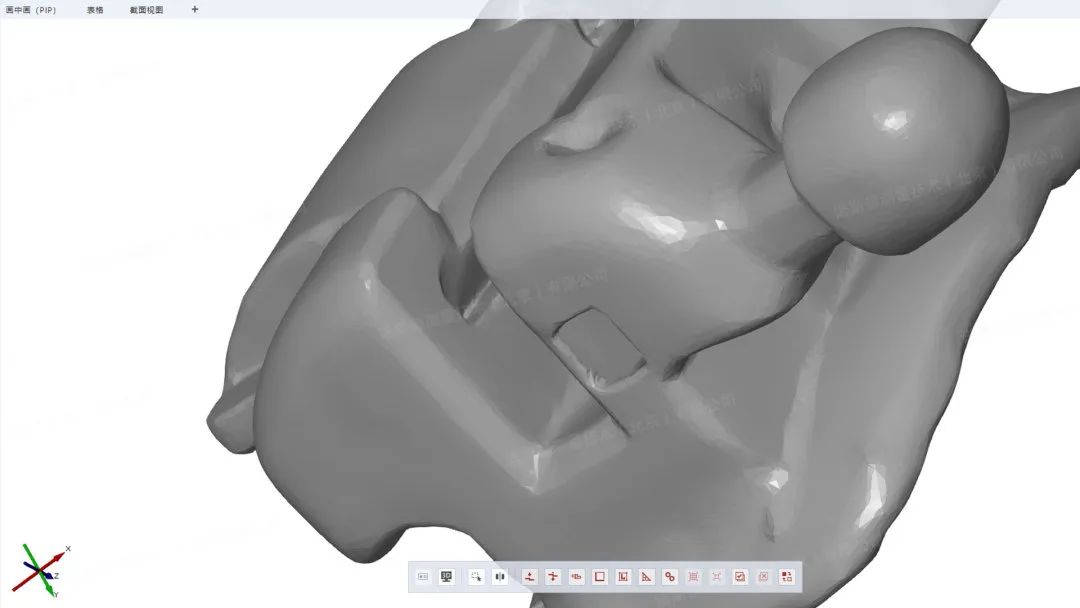

▍矫正牙齿金属托槽三维模型

▍矫正牙齿金属托槽三维模型

检测软件可以生成详细的测量结果PDF报告，记录器械的每个尺寸和特征，为质量管理提供数字化的支持，直观地查看器械的三维模型、尺寸分布等信息，便于工程师和质量管理人员分析和优化产品设计。

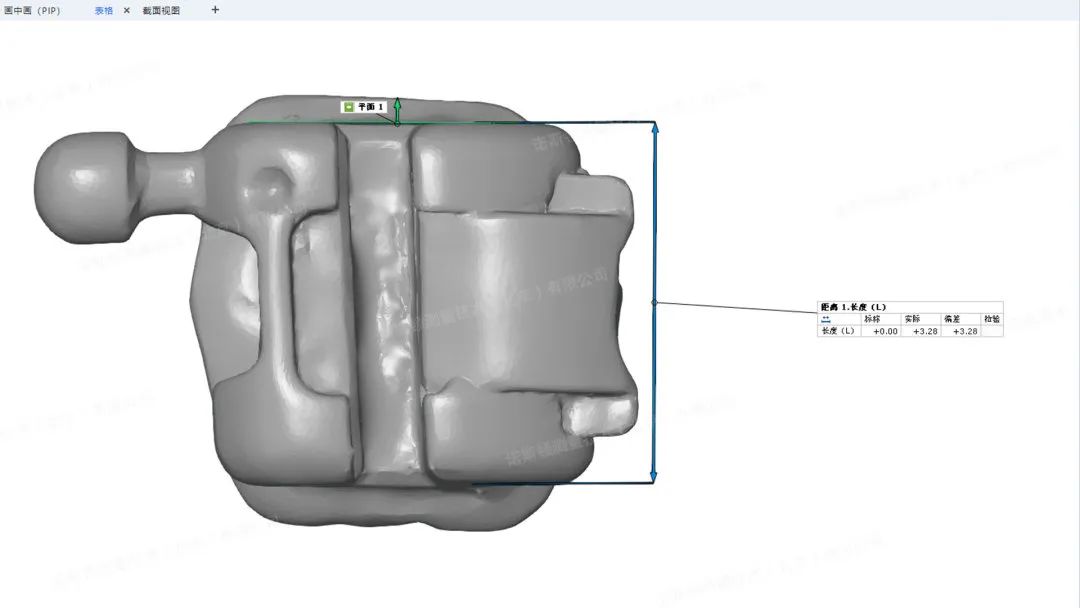

▍矫正牙齿金属托槽长度测量数据

通过三维扫描数据，可以实现快速的原型制作，加快产品开发周期。还可以用于分析产品的形状，以优化生产工艺，确保产品在制造过程中的精度和一致性。

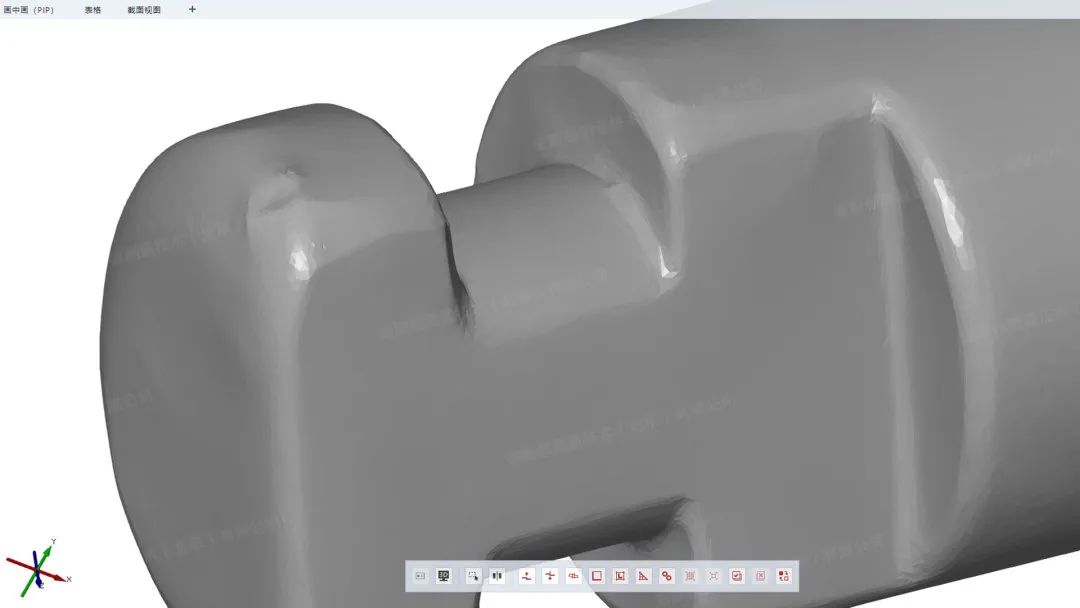

▍镍钛合金根管锉三维模型

▍镍钛合金根管锉三维模型

在小型医疗器械制造中，三维扫描技术通过实现高精度的数字化测量，提高生产效率、精准设计、质量控制的强化以及个性化定制的创新，全面促进了制造流程的数字化和智能化。

▍镍钛合金根管锉圆柱度测量数据

本期小结

三维扫描技术为制造业提供了一种先进、高效、精确的测量手段，不仅为精准设计和定制化生产提供了可能，还推动了生产效率的提升和质量控制的革新，成为小型医疗器械制造业迈向数字化、智能化的关键驱动力。
