轮毂模具3D扫描检测与逆向工程解决方案

目前，随着消费与制造业的双重升级，汽车、电子及通信等各行各业的产品对模具的精度提出了更高的要求，模具行业发展面临着新的机遇和挑战，模具高档化、精密化将成为国内模具制造厂商产品研发、生产的关键。

项目背景

以汽车轮毂为例，轻量化、个性化设计需求激增，要求模具不仅能实现复杂曲面成型，更需将尺寸误差控制在微米级。

然而，传统模具制造面临多重瓶颈：人工测量耗时耗力、三坐标检测难以覆盖复杂结构、逆向建模依赖经验试错…… 这些问题导致企业开发周期长达数月，废品率居高不下，难以适应市场快速迭代的需求。

轮毂模具三维扫描现场

痛点分析

在现代模具制造中，针对具备深腔、窄缝、盲孔等隐蔽结构的复杂模具，传统测量技术受限于自身原理与操作方式，难以全面、精准地获取此类复杂模具的完整三维数据，且存在效率低、数据密度不足、曲面适应性差等问题，直接影响模具精度评估与后续加工优化。

轮毂模具三维扫描现场

解决方案

使用蔡司 GOM Scan 1 三维扫描仪对模具型腔进行现场扫描，15 分钟内即可完成数据采集，每秒捕获 130 万个测量点，完整还原包括 R 角、棱边在内的细微结构。

轮毂模具三维扫描现场

该系统采用条纹投影扫描技术，通过投射蓝色结构光栅至物体表面，利用双目相机捕捉变形条纹，结合相位偏折算法生成高密度点云数据,为后续检测与逆向工程提供完整、精确的原始数据基础。

轮毂模具三角网格数据

轮毂模具三维扫描模型数据

轮毂模具三维扫描模型数据

轮毂模具三维扫描模型数据

结合ZEISS Inspect软件将三维模型与设计图纸进行全尺寸比对，可生成 GD&T 形位公差报告，并以彩色偏差云图直观呈现尺寸精度、形状误差等偏差情况（如浇口位置偏移、曲面曲率异常）。这种可视化分析显著降低人工成本，避免批量生产中的材料浪费与时间损耗。

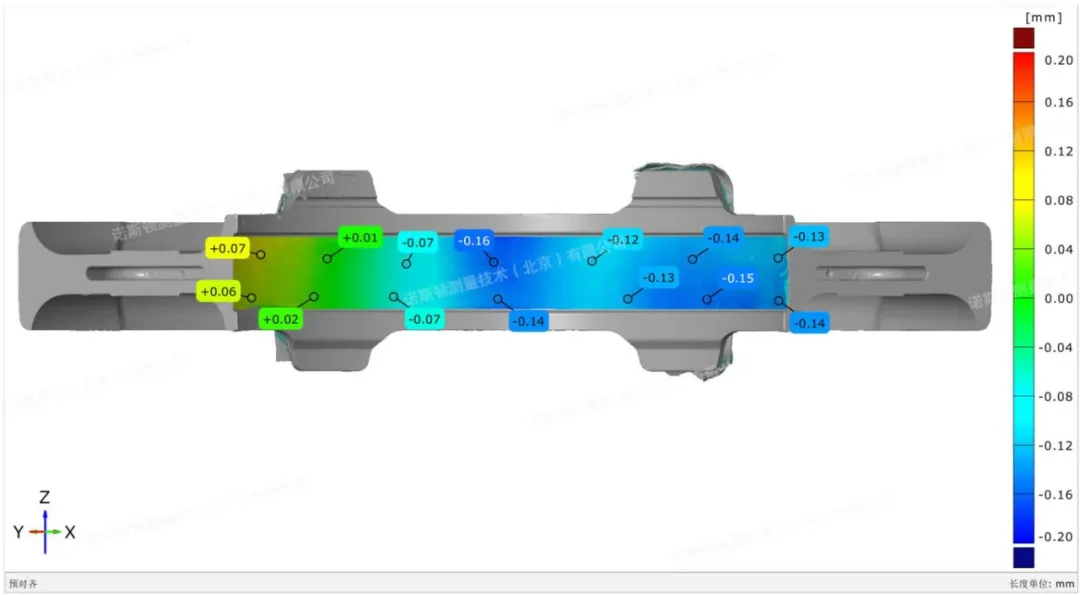

轮毂模具三维模型偏差标注数据

轮毂模具三维模型缺陷划痕检测数据

轮毂模具三维模型平面度检测数据

轮毂模具三维模型圆柱度检测数据

基于扫描得到的三维数据，使用专业逆向工程软件可实现从实物到 CAD 模型的逆向重建，通过曲线拟合、曲面构建等操作生成可编辑的参数化模型，设计人员可直接调整轮毂的造型、尺寸、结构等关键要素。

轮毂模具数模与扫描数据最佳拟合数据

轮毂模具扫描模型&设计模型展示

优化后的 CAD 模型可无缝对接数控加工设备，实现模具的快速制造与复制。对于磨损或损坏的模具，逆向工程能精确重建原始形状，定位损伤部位并提供量化分析，为修复方案制定提供科学依据，高效恢复模具精度。

轮毂模具三维模型线轮廓度检测数据

三维扫描与逆向工程技术通过全流程三维数据驱动，解决了模具行业精度、效率、成本三大核心问题，贯穿模具设计、制造、检测、修复全生命周期。

轮毂模具三维模型同轴度检测数据

轮毂模具三维模型平面度检测数据

该方案不仅实现了模具 “制造” 到 “智造” 的跨越，更通过数据赋能推动高端装备制造业向数字化、智能化转型，为汽车等行业的高质量发展提供关键支撑。

轮毂模具三维模型面轮廓度检测数据

本期小结

当模具制造插上 “三维数据” 的翅膀，工业生产的每个环节都被赋予了精准度量的可能。从微米级的误差控制到全流程的数字贯通，这场技术变革不仅是效率与精度的提升，更是制造业思维的彻底重构 —— 以数据为语言，让每个零件都能被精准定义，让每次创新都有迹可循。这或许就是 “工业之母” 在数字时代的全新注解。
