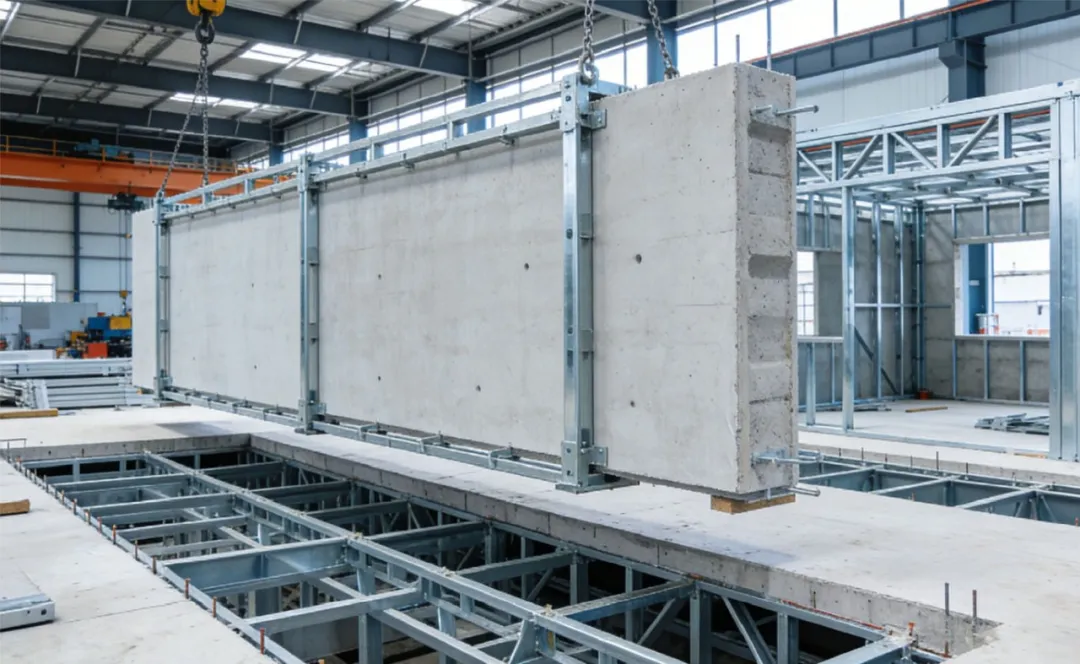

在建筑工业化与智能建造协同发展的浪潮中，装配式建筑已成为行业转型升级的主旋律。作为PC构件生产的核心工装，立模框架的几何精度直接决定了预制墙板、叠合梁柱等构件的成型质量，进而影响施工现场的装配效率与结构安全。

图片来源网络，如有侵权请联系删除

项目背景：工装精度决定构件品质

本次案例聚焦于一家专注装配式建筑成套装备的企业，其核心产品涵盖大型立模墙板生产线、固定模台及叠合板模具等。在实际生产中，其立模框架普遍具有大尺寸跨度、多型腔布局、复杂预埋定位的结构特征，包含大量钢筋孔群、预埋件及边模倒角等关键工艺要素。

立模框架作为构件成型的“母体”，其面板平面度、立模垂直度及整体形位公差，是后续构件顺利脱模、精准装配的基础保障。模具的微小偏差将在构件成型过程中被放大并固化，最终直接影响预制构件的合格率与施工现场的装配效率。因此，建立立模框架全生命周期精度管控体系，已成为PC构件生产企业提质增效的关键切入点。

项目痛点：传统检测方式的局限性

由于大型立模框架尺寸庞大、结构复杂，人工检测仅能选取有限的关键点位进行测量，难以全面覆盖型腔内部、预埋孔群以及复杂肋板区域的全域尺寸信息，导致数据采集存在明显的片面性和主观偏差。单套模具的完整检测往往耗时数小时，严重制约生产节拍，检测效率低下已成为影响整体产能的关键环节。

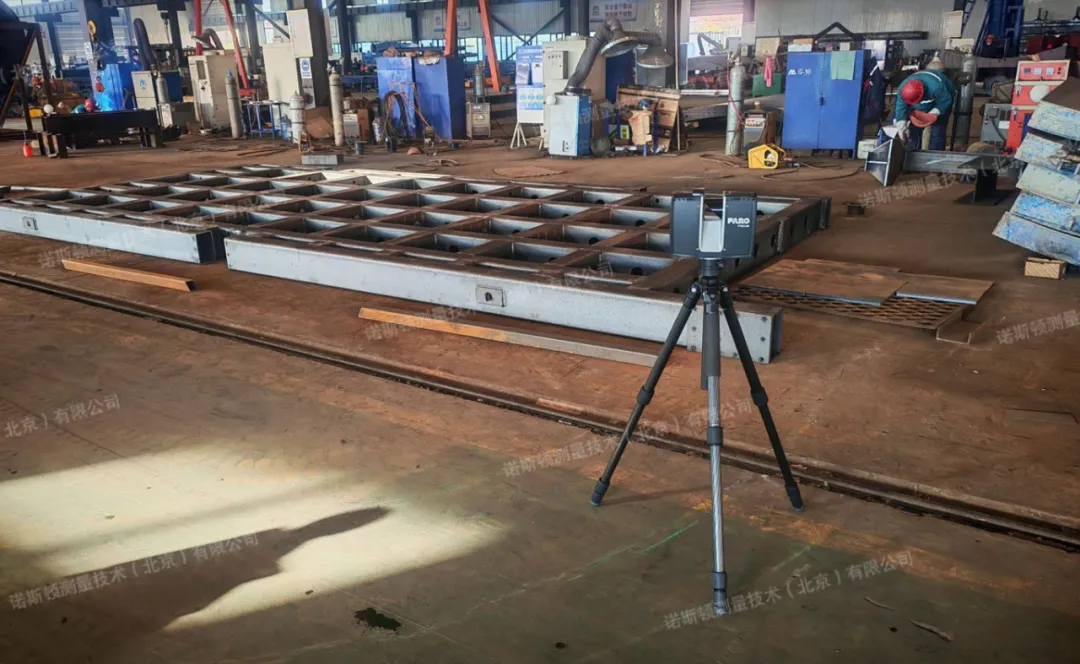

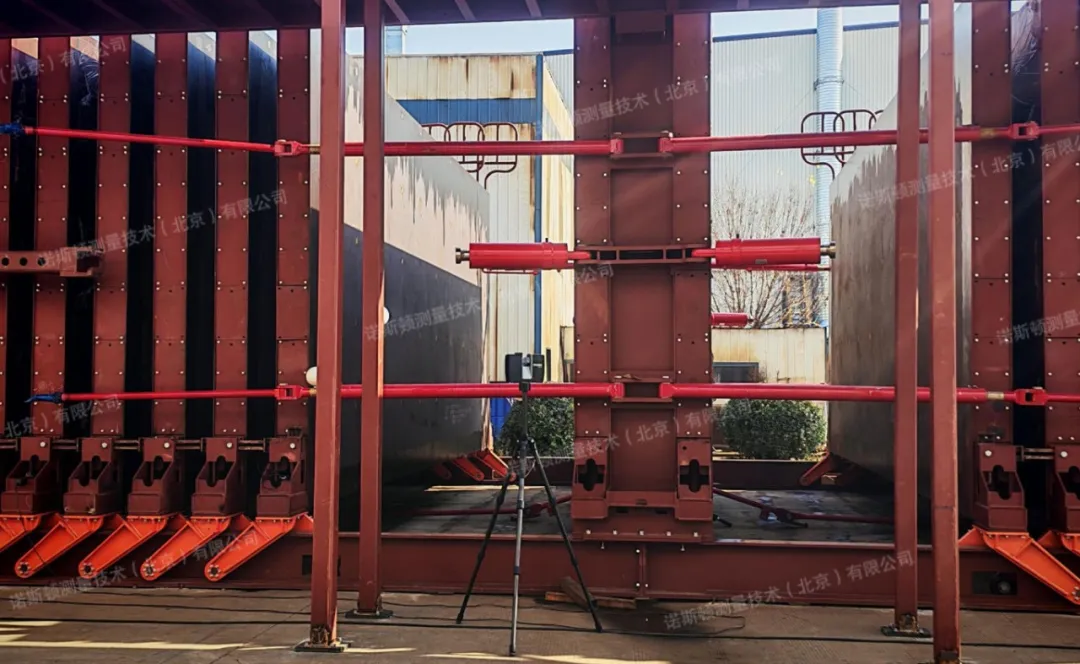

立模框架三维扫描现场

3D扫描检测解决方案

采用FARO三维激光扫描仪，技术人员可对数米级的大型立模框架进行多角度、高分辨率的全域扫描。设备基于非接触式测量原理，彻底规避了传统接触式检测方式对模板涂层及工作面可能造成的机械损伤，确保了模具表面的原始精度与完好性。

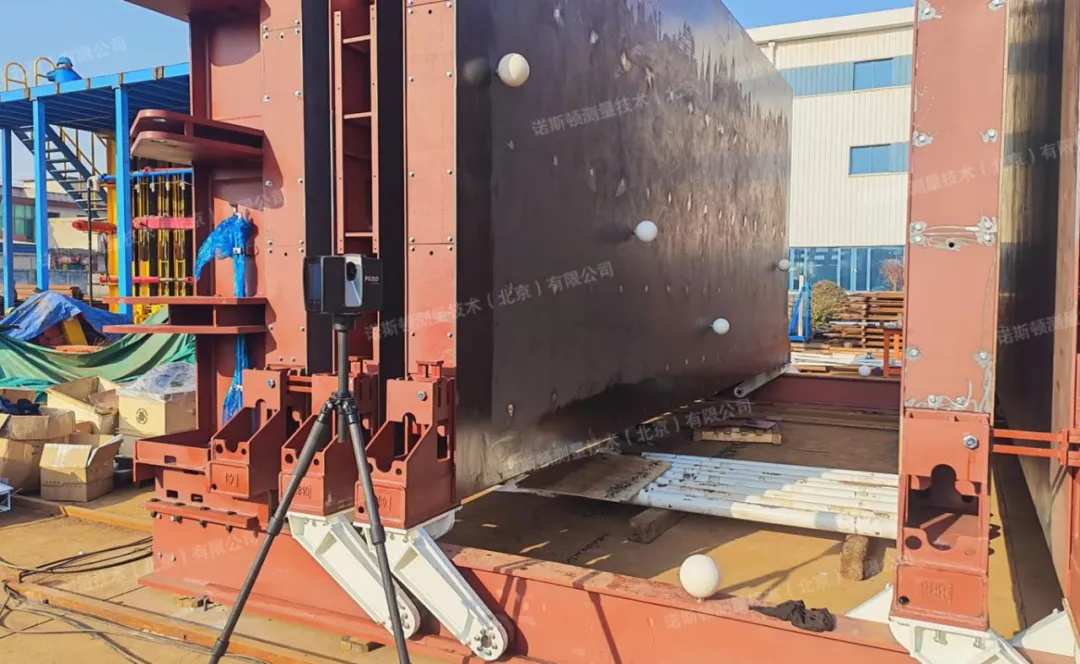

立模框架三维扫描现场

扫描过程完整捕获了从主型钢框架、模板面板、竖肋横肋到锁紧机构的全部几何特征。预埋螺栓孔的位置度、模板拼接处的微观阶差、倒角圆弧的轮廓曲线等关键细节，均被高密度点云数据精准还原，为后续数字化分析提供了完整、可靠的数据资产。

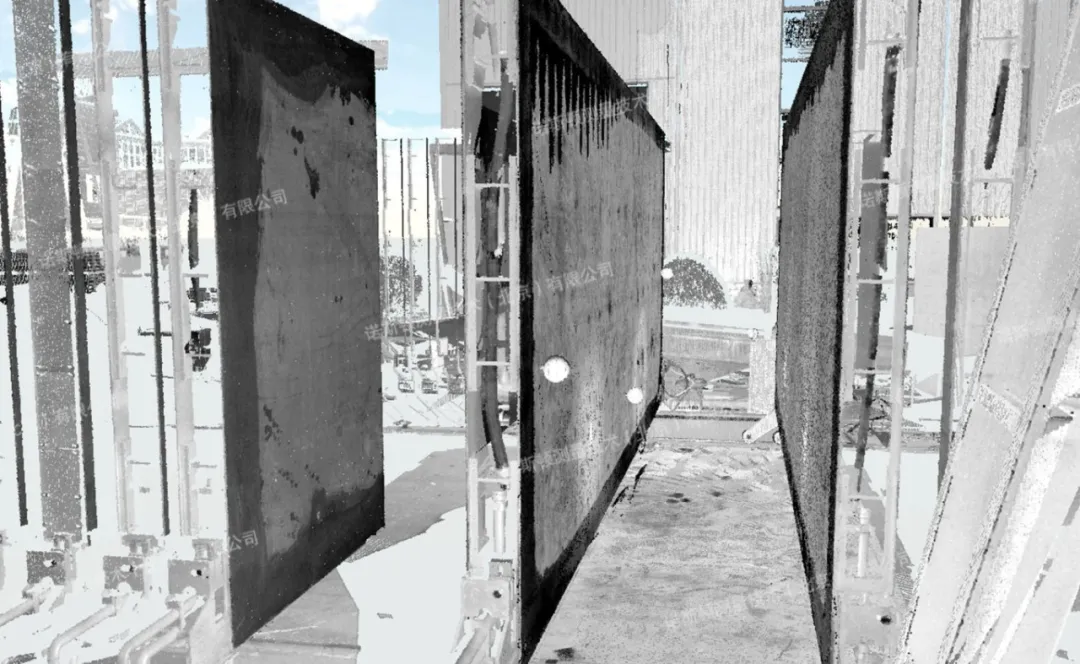

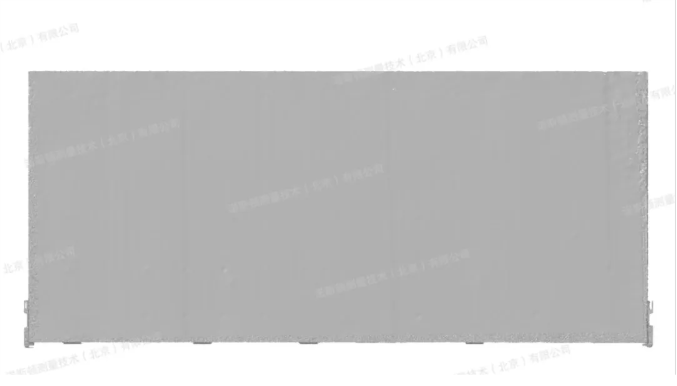

立模框架三维扫描点云数据

立模框架三维扫描点云数据

将采集的点云数据导入蔡司INSPECT检测软件，与立模框架的原始CAD设计模型进行高精度配准对齐。基于装配式构件的生产工艺标准，软件重点从以下维度进行量化分析。

立模框架偏差标注数据

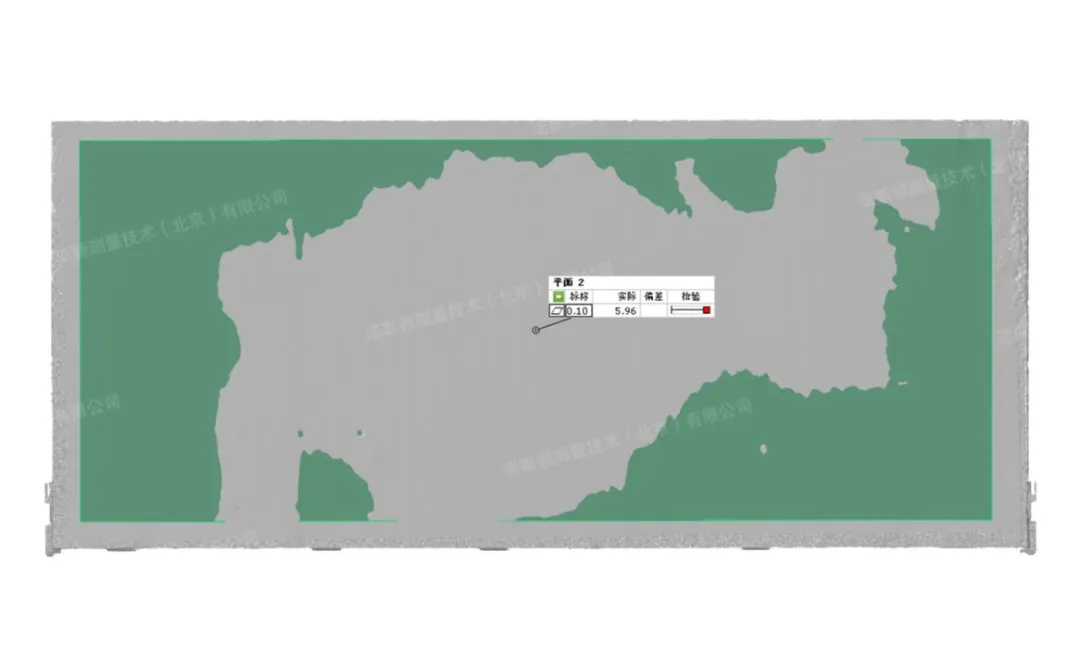

平面度检测方面，软件自动提取模板面板、型钢横梁等关键工作面，通过专业拟合算法计算平面度误差，并生成彩色偏差图。该色谱图以直观的形式呈现整个工作面的凹凸状态，技术人员可快速识别局部鼓包或凹陷区域及其具体偏差数值。这一流程实现了从传统的“点式抽检”到“面式全检”的方法跨越，彻底消除了检测盲区。

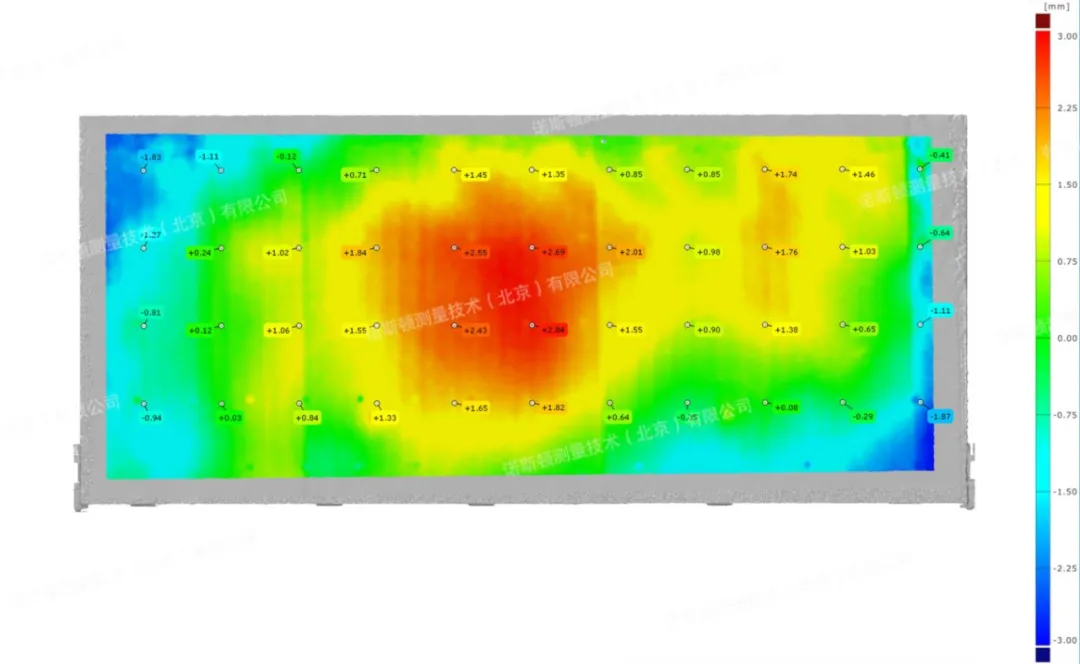

立模框架（正面）等距偏差标注数据

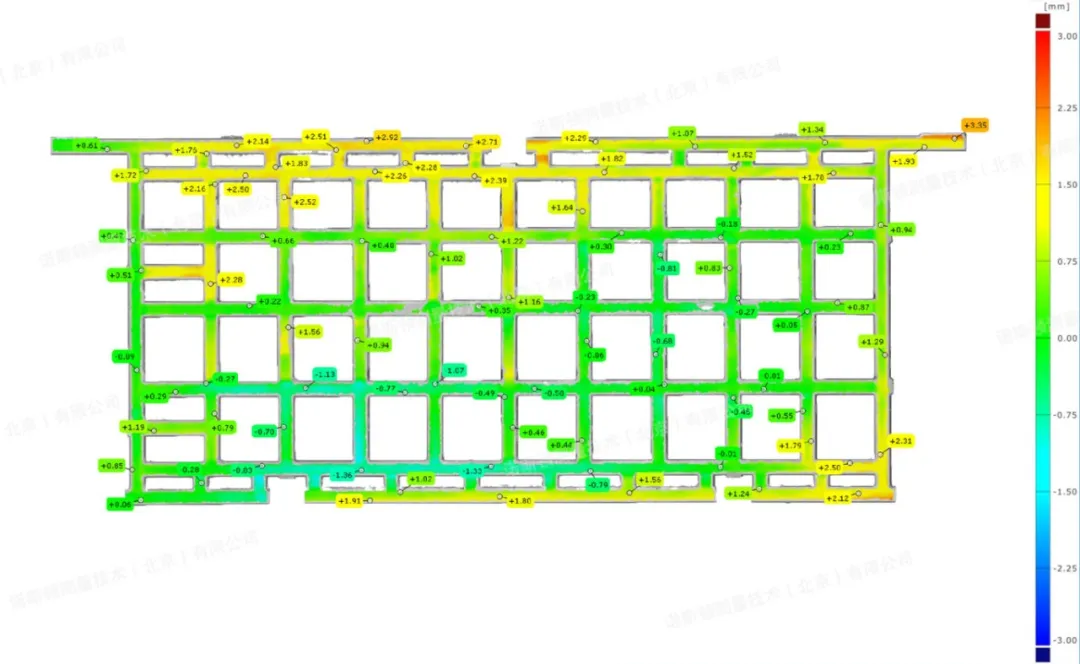

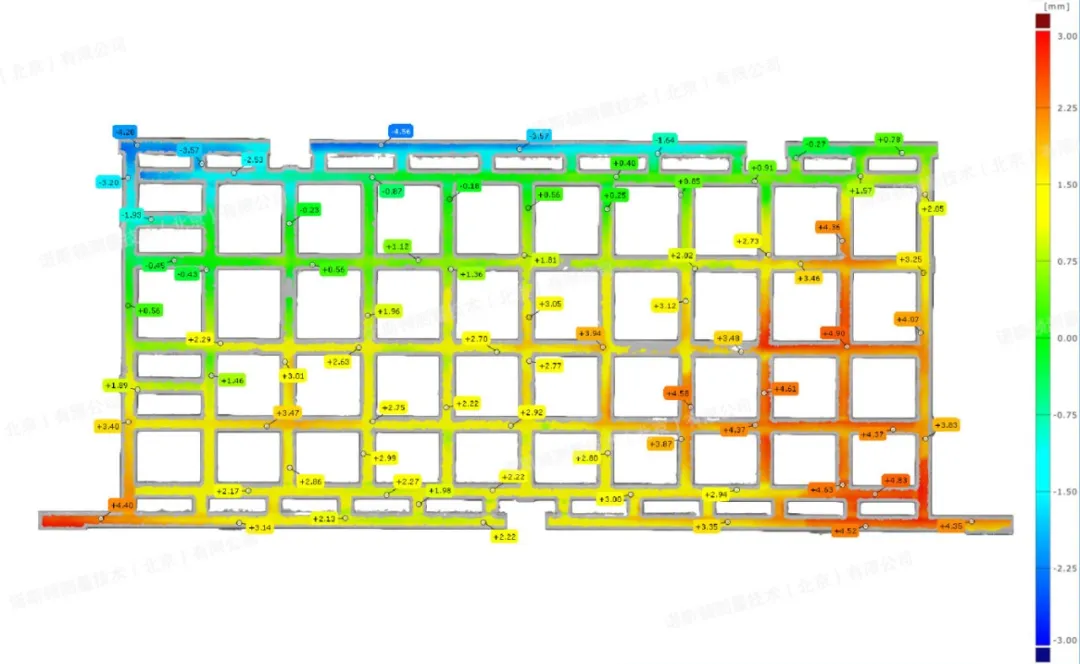

立模框架（背面）等距偏差标注数据

形位公差分析方面，软件自动比对扫描数据与设计模型，量化计算框架的整体垂直度偏差、模板拼接缝的阶差、竖肋与横肋的间距一致性，以及关键孔群的定位偏差。由此实现了对综合形位公差的全面、系统管控，确保了模具整体装配精度。

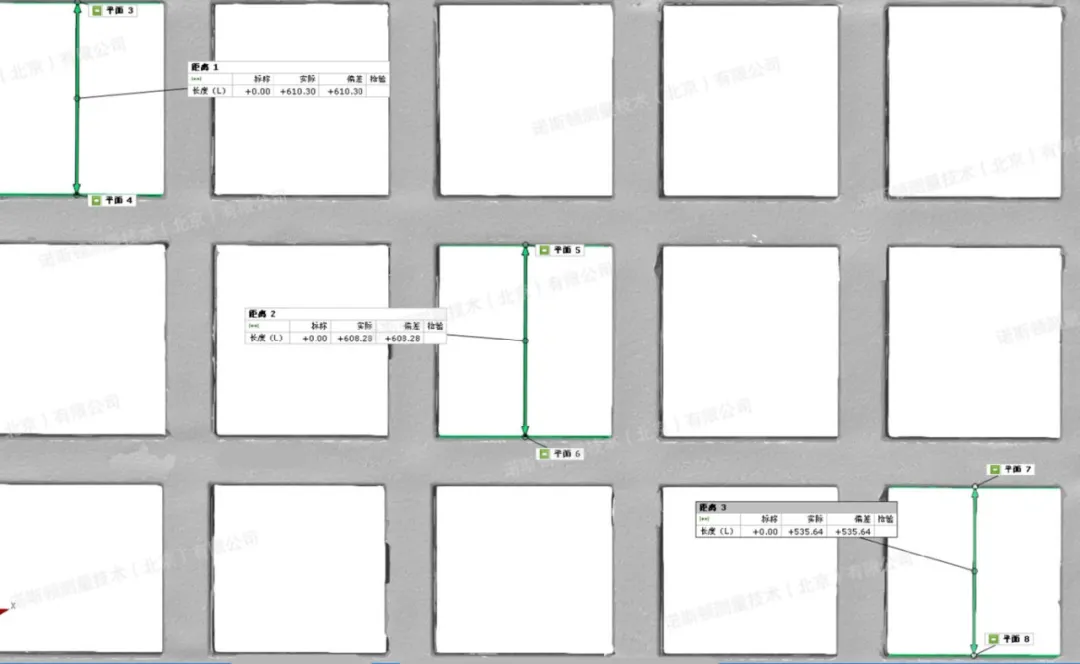

立模框架间距检测数据

在校正与溯源环节，检测报告不仅明确标注超差项的具体数值与空间位置，更将偏差结果直接反馈至生产校正环节。针对识别出的超差区域，操作人员可依据偏差色谱图提供的精确三维坐标，进行精准调整或机加工，显著降低了反复试错与返工的时间成本。

立模框架垂直度检测数据

更为重要的是，每一次检测的数据均可实现数字化归档，形成模具从“新制入厂验收”到“日常运行维保”的精度档案。这些可追溯、可分析的数据为企业的工艺优化、设备校准及寿命管理提供了坚实支撑，真正实现了基于数据的精益化管理。

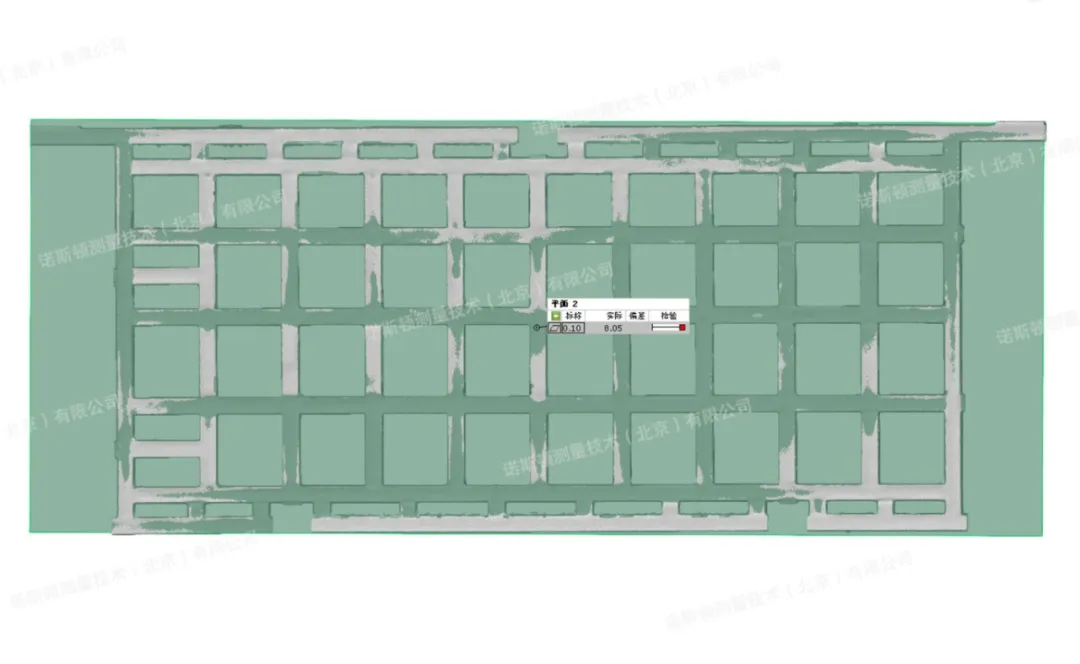

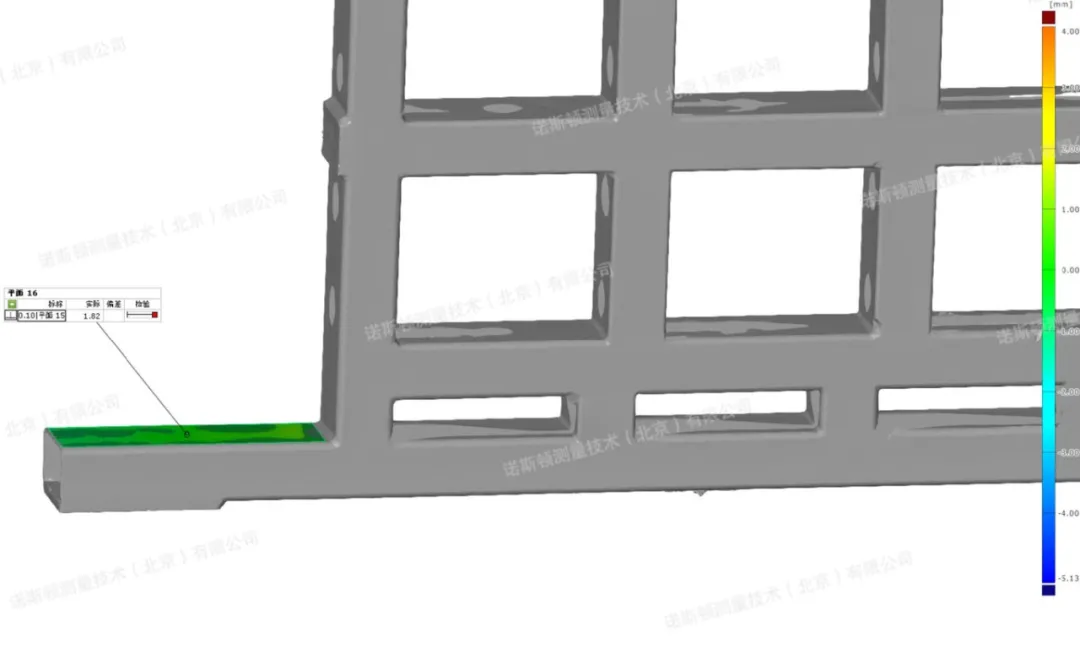

立模框架平面度检测数据

此外，三维数字化检测数据可直接对接企业的生产管理系统，为后续的生产排程、设备校准及工艺优化提供真实、可追溯的数据依据，进一步夯实了智能制造的

数字化基础。

本期小结

在装配式建筑向高质量发展全面跃升的战略机遇期，工装精度直接决定了构件品质的上限，成为影响工程建设质量安全与效率效益的先决条件。三维扫描技术凭借其非接触、高效率、全场景的数字复刻能力，精准回应了这一时代需求，正逐步演变为PC构件生产装备精度控制的核心技术标配。

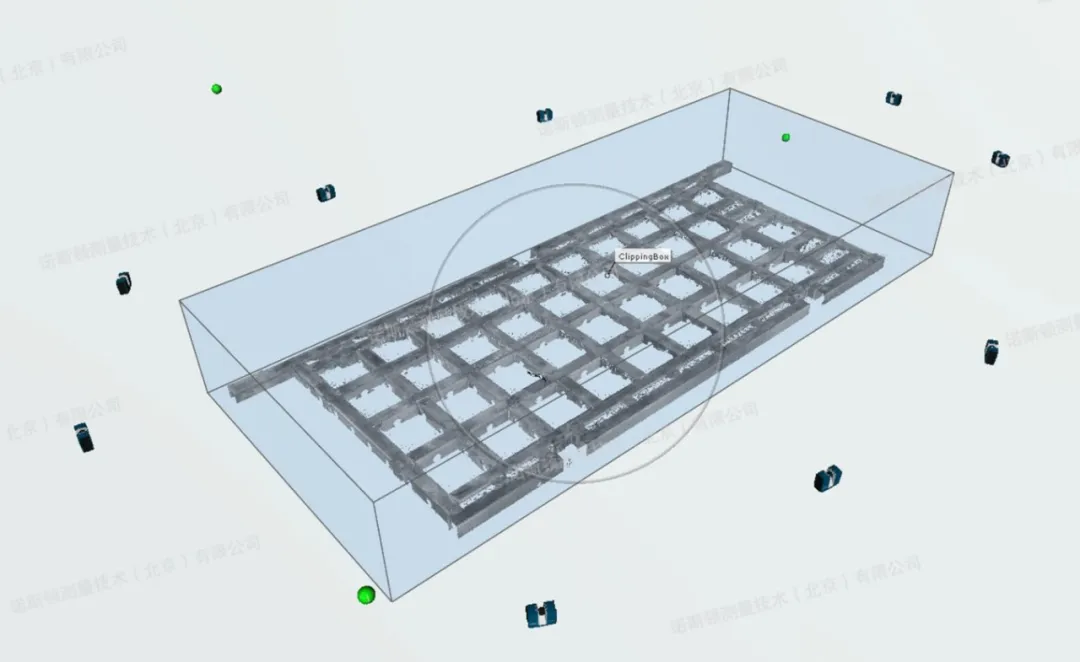

立模框架三维模型数据

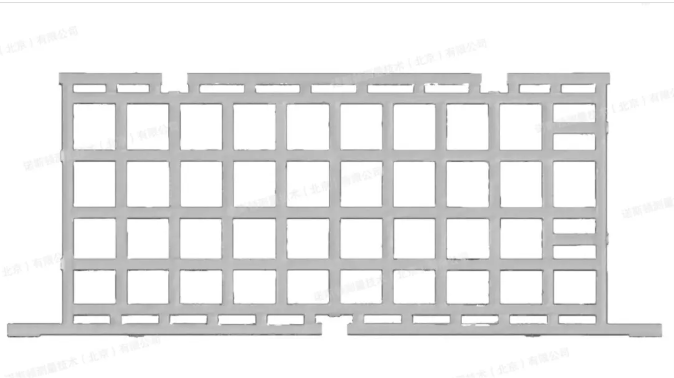

立模框架三维模型数据

它不仅实现了从单点抽检到全域溯源的检测能力跃迁，更深刻推动了建筑部品生产由粗放式管理向精益化、数字化制造的范式转型。通过构筑贯穿模具验收、运行维保到寿命管理的全周期精度保障体系，三维数字化技术为装配式建筑的安全施工、高效建造与绿色低碳发展，筑牢了坚实的技术底座。
