在办公设备领域，打印机作为高频使用的核心设备，其运行稳定性、使用寿命与使用体验，直接影响企业办公效率和运维成本。随着市场竞争加剧，下游客户对设备精度、稳定性、耐用性的要求持续提升，促使上游配件制造企业告别传统粗放式生产，向高精度、标准化、数字化的智能制造模式转型。

图片来源网络，如有侵权请联系删除

01 项目背景与行业痛点

本项目聚焦企业多款打印机核心塑料、金属配件，开展全维度三维数字化升级改造。本次改造的核心配件结构精密复杂，包含不规则曲面、细微孔洞、精密卡扣、微型连接柱等特殊结构，对尺寸精度、表面平整度及装配契合度有着极高的工艺要求。

传统生产检测模式已无法适配高精度生产需求，行业痛点突出：人工测绘难以精准捕捉配件微小精密特征，数据误差大、作业效率低。部分老旧设备无原始设计图纸，配件复刻与新品研发工作推进困难。批量生产中，配件变形、翘曲、尺寸超差等问题无法快速精准溯源，造成产品一致性差、返工率居高不下，严重制约企业生产效率与产品品质升级。

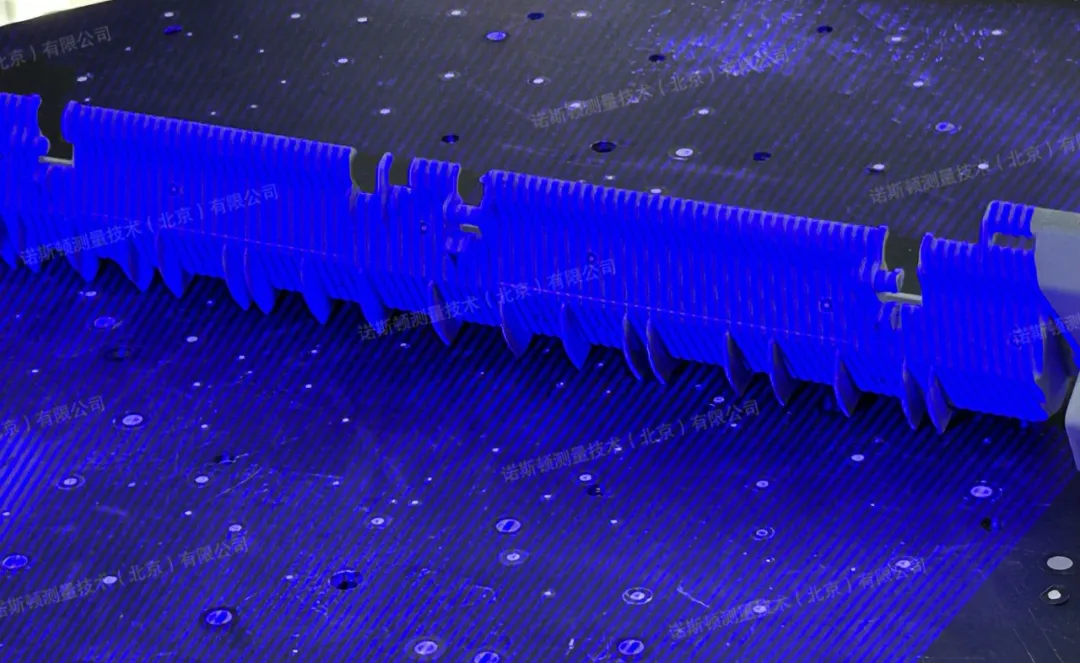

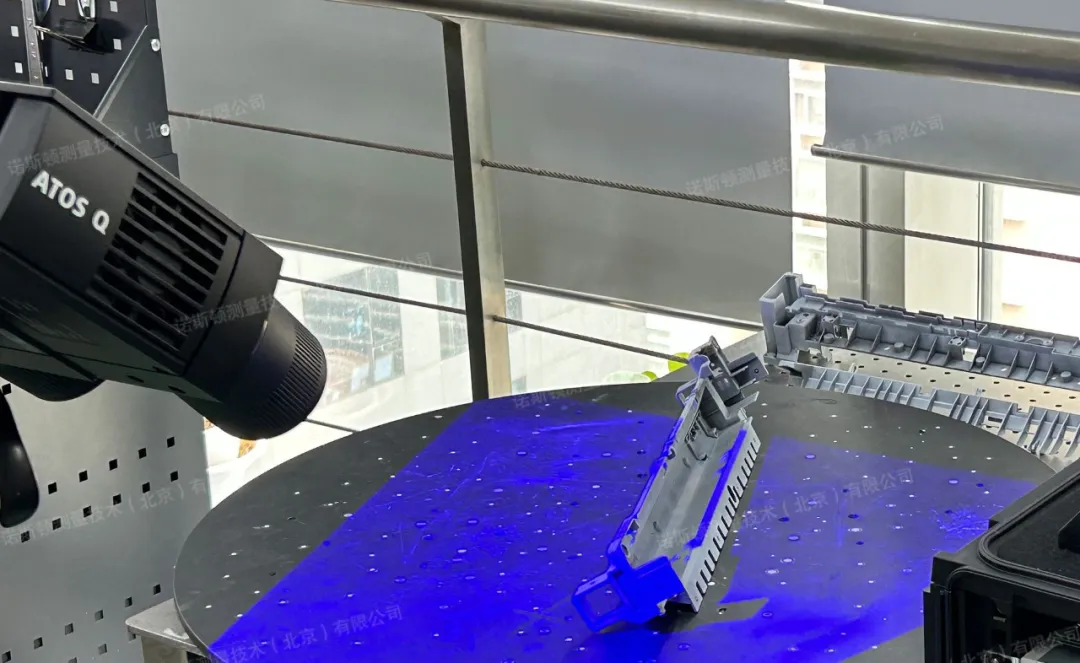

打印机配件三维扫描现场

02 高精度3D扫描数字化解决方案

本项目采用蔡司ATOS Q三维扫描仪搭配ZEISS INSPECT检测软件的一体化解决方案，覆盖打印机核心配件三维扫描、数据处理、模型重构、智能检测、报告输出全流程，可高效适配不同材质、不同规格零部件的数字化升级需求。

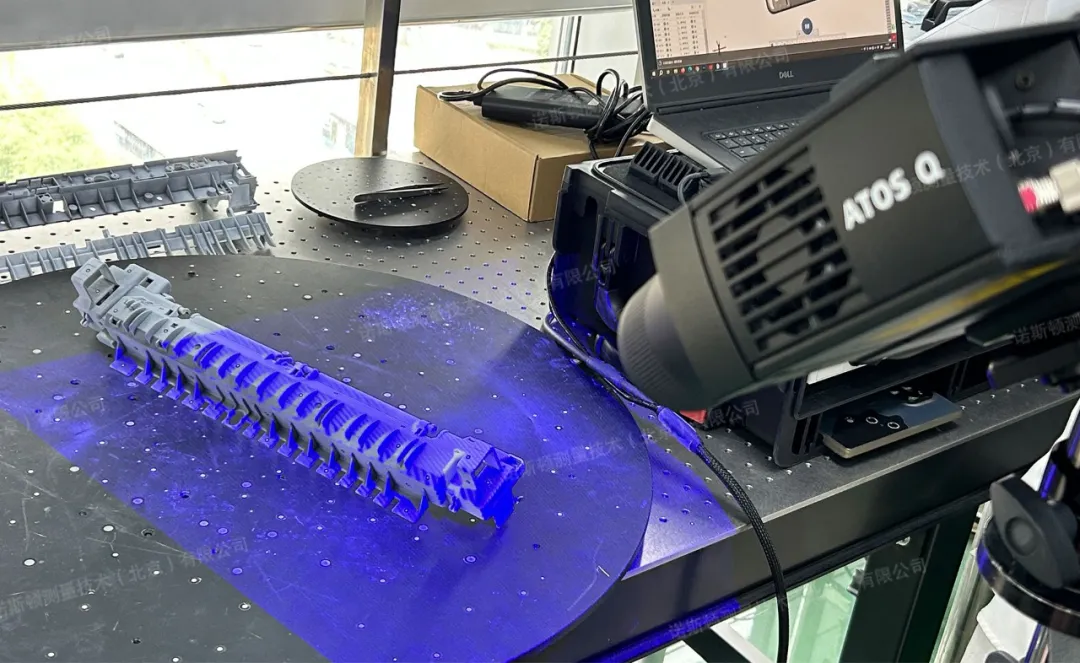

打印机配件三维扫描现场

蔡司ATOS Q依托蓝光条纹投影技术与三重扫描原理，可精准捕捉薄壁结构、微小孔洞、精密卡扣等各类细微精密特征。设备搭载可更换专业镜头，支持测量范围灵活切换，既能完成打印机上下盖等大尺寸壳体的整体扫描，也可精准采集信号杆等小型精密配件的细节数据，适配多尺寸配件检测场景。

打印机配件三维扫描现场

设备配置高功率蓝光LED光源，可有效规避金属配件反光、塑料配件半透明带来的数据干扰，采集完整清晰、无噪点的三维点云数据。结合ZEISS INSPECT软件的智能表面优化功能，可自动修正不同材质产生的数据偏差，确保金属、塑料两类核心配件的扫描数据精准统一。

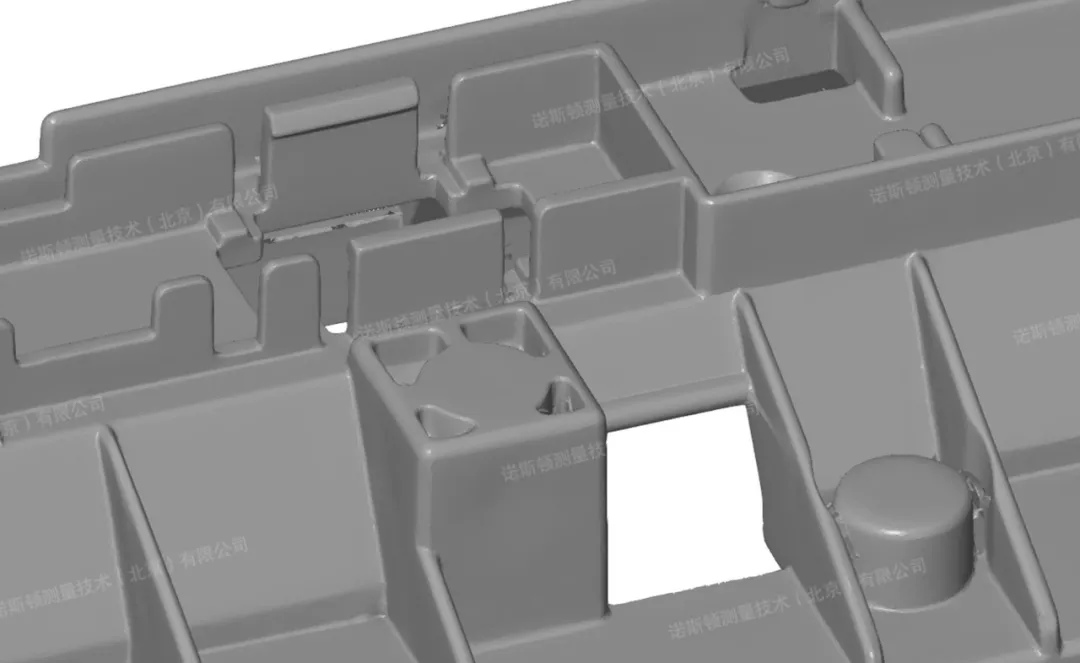

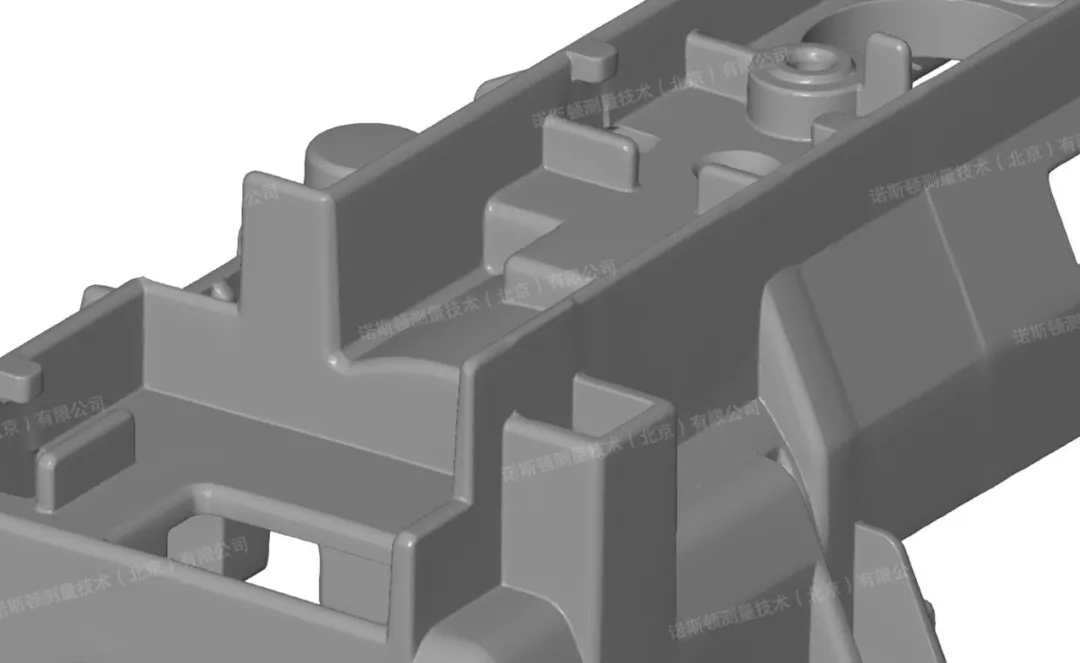

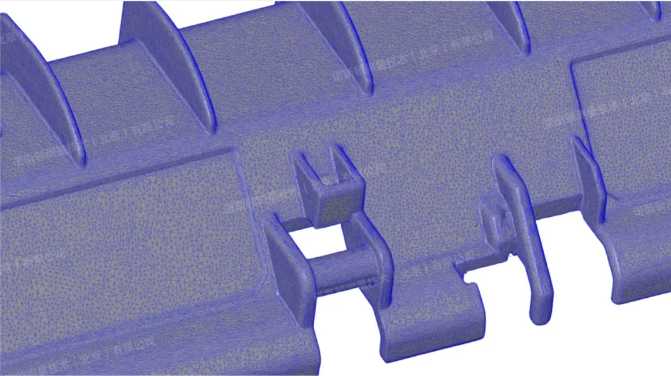

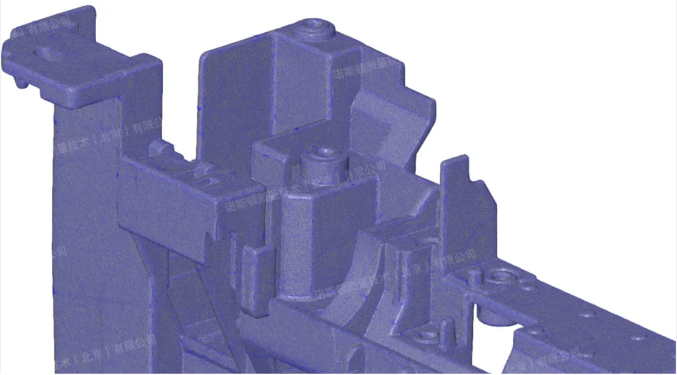

打印机配件三角网格数据

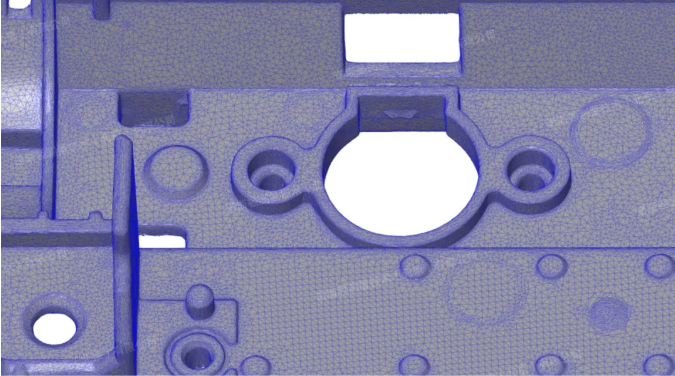

打印机配件三角网格数据

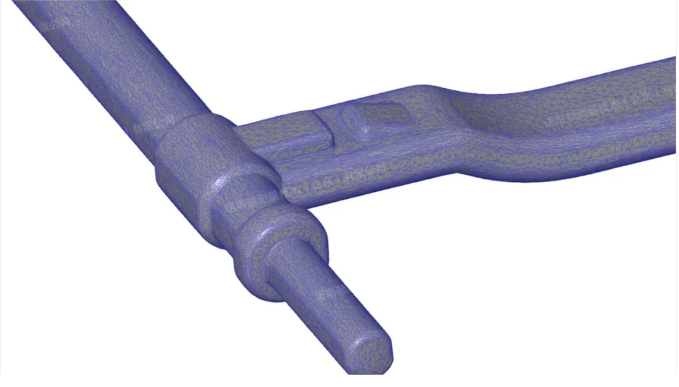

打印机配件三角网格数据

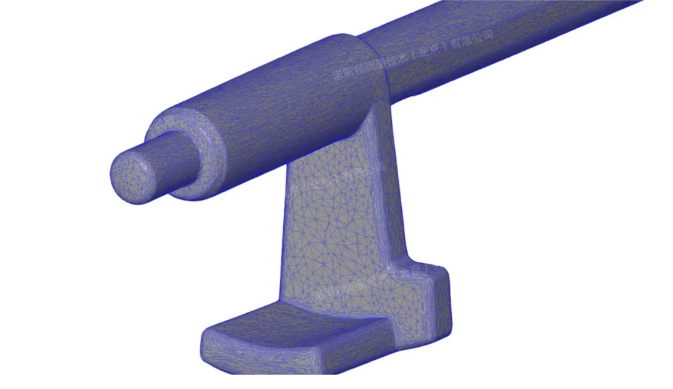

打印机配件三角网格数据

打印机配件三角网格数据

扫描过程支持标记点实时自动拼接，无需人工辅助操作，大幅提升作业效率。软件内置智能特征识别算法，可快速自动提取零部件平面、曲面、孔洞、卡扣等核心结构参数，替代传统人工标注测量模式，从源头降低人工测量误差。

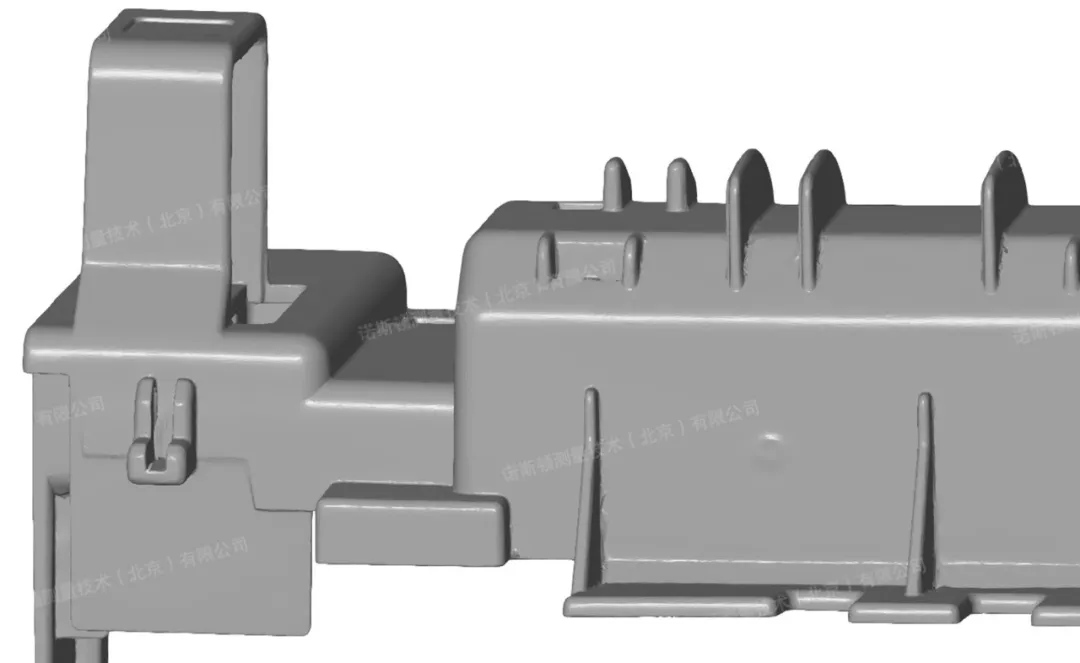

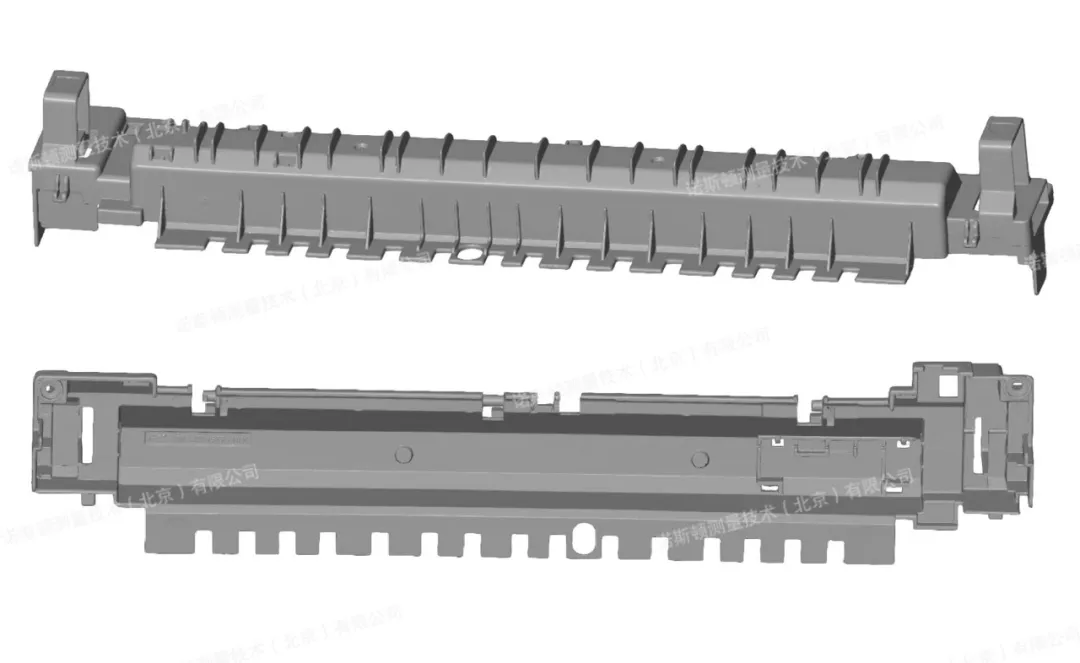

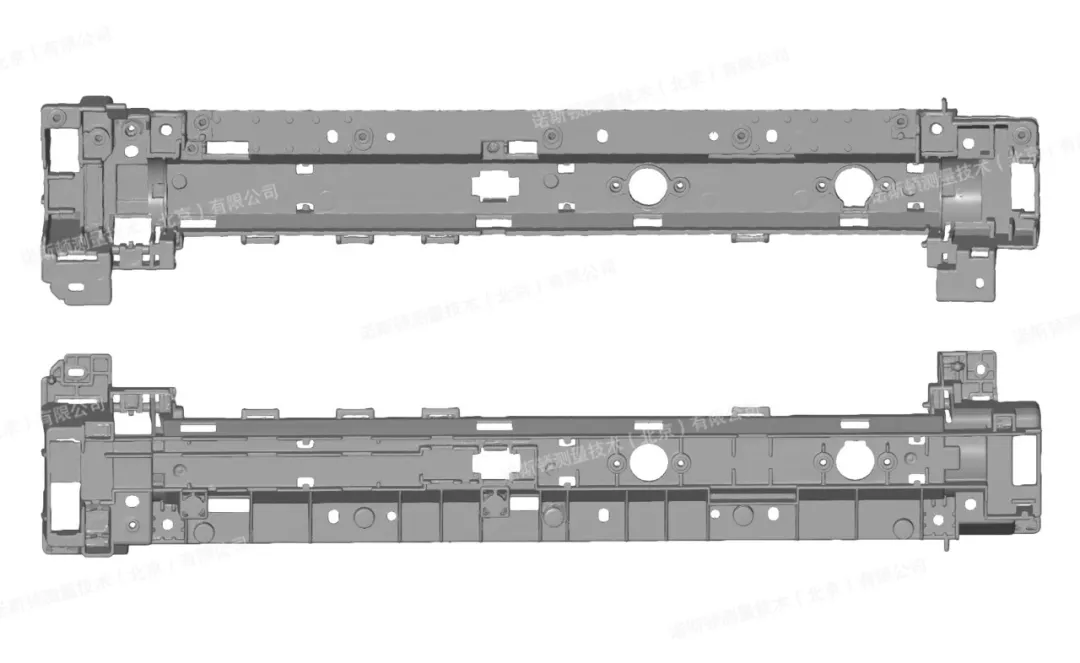

打印机配件三维模型数据

打印机配件三维模型数据

打印机配件三维模型数据

通过非接触式高精度扫描技术，1:1还原配件实物形态，采集完整三维点云数据，搭建完善的打印机配件数字化档案，全面支撑企业研发设计、批量生产、质量检测、设备维修、备件定制等全业务场景的数据应用。

打印机配件三维模型数据

打印机配件三维模型数据

方案可为客户提供逆向工程、精密质检、备件定制生产、设备精准维修的全链条数字化服务，有效提升配件产品精度与企业生产效率，降低生产运维综合成本。

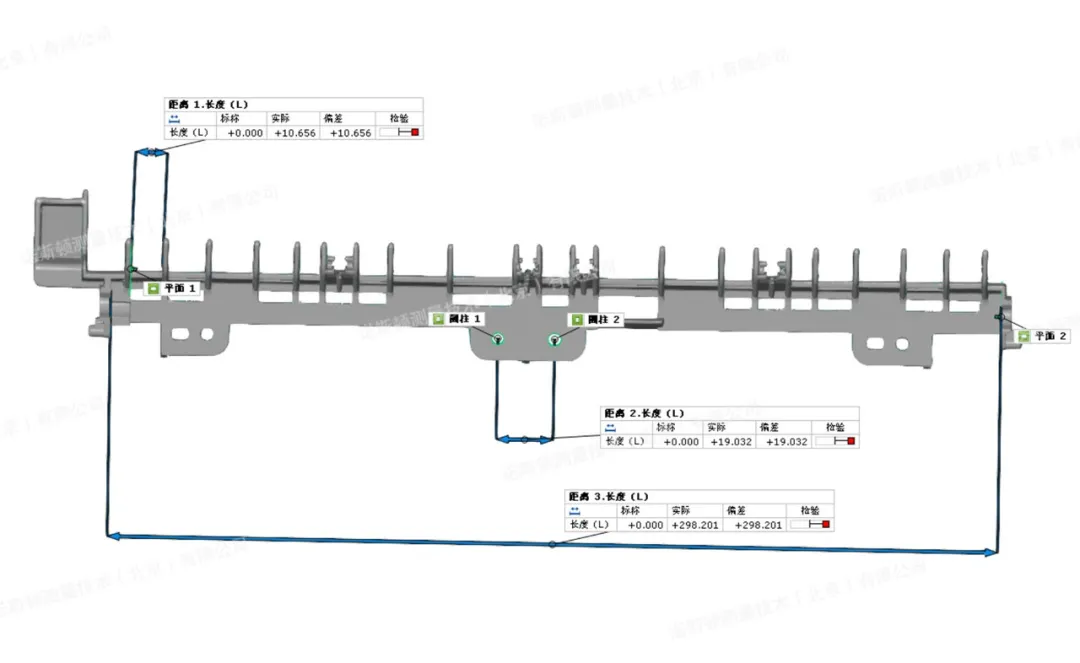

打印机配件尺寸检测数据

03 本期小结

三维扫描技术在办公设备精密配件领域的落地应用，有效解决了传统生产检测的核心痛点，显著提升了配件研发、生产的精度与效率，压缩企业生产成本，同时助力办公设备制造行业完成从传统人工测绘到数字化、智能化生产的转型升级。

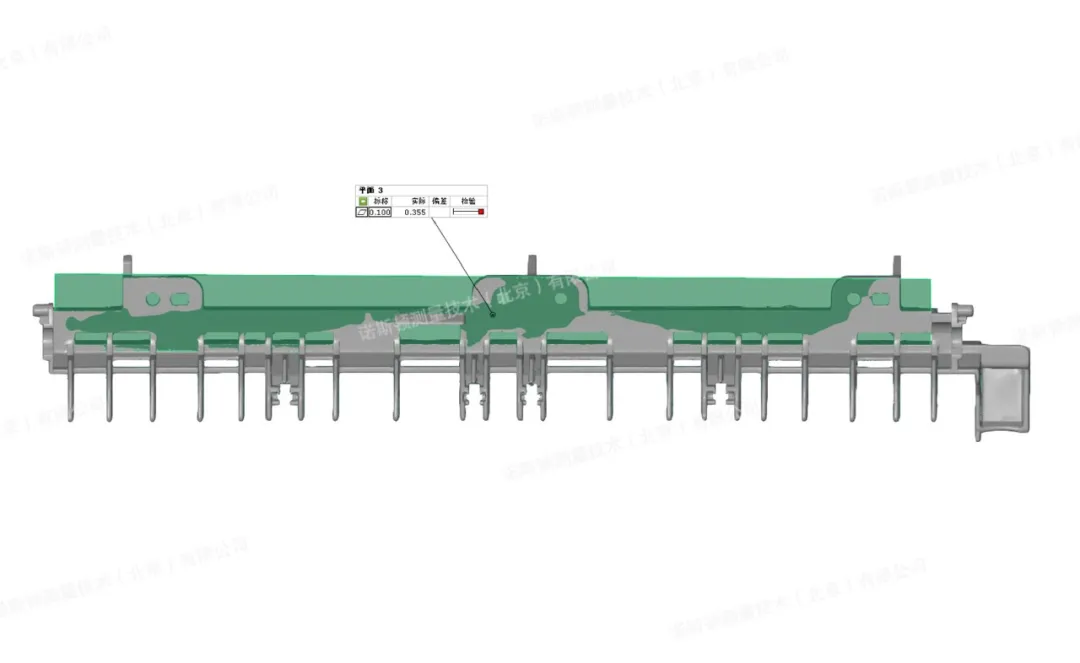

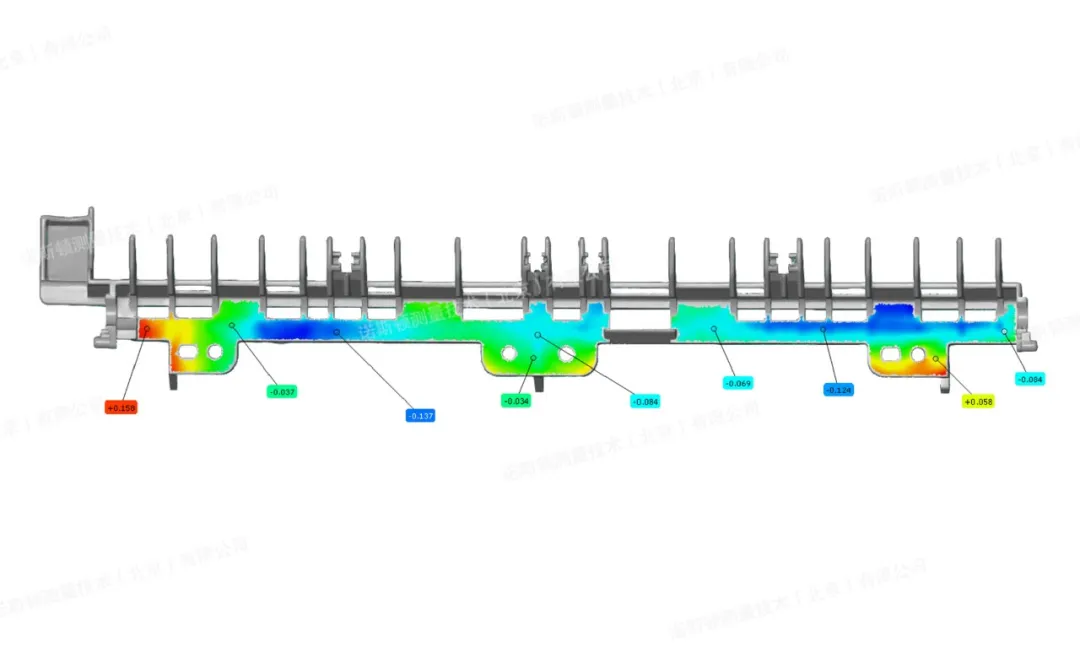

打印机配件三维检测数据

未来，我们将持续深耕工业精密零部件三维扫描领域，为各类制造企业提供专业、高效的数字化解决方案，赋能智能制造高质量发展。

打印机配件三维检测数据
