钢琴素有"乐器之王"的美誉。它既是一件艺术品——云杉音板、实木外壳、手工油漆，凝聚着制琴师的审美与匠心。同时也是一台精密的工业产品——超过八千个零件，弦列、击弦机、铁骨、音板各司其职，任何一个微小的几何偏差，都会在声音中留下痕迹。

图片来源网络，如有侵权请联系删除

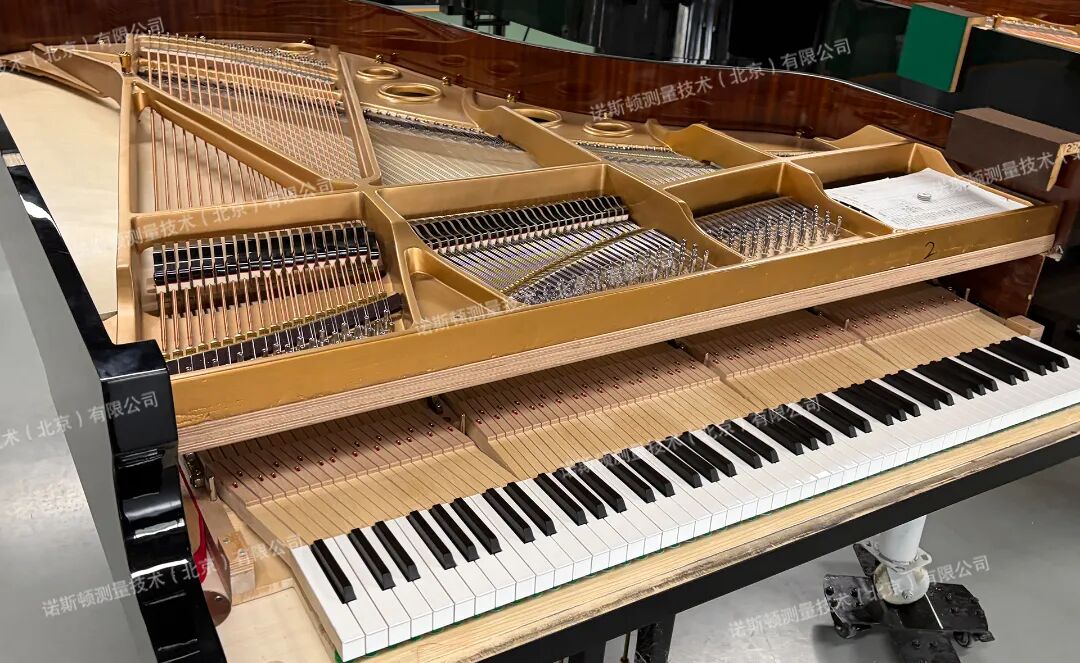

在钢琴的诸多部件中，有一个部件平日深藏于琴体内部，极少被看见，却是整台钢琴的结构核心——铸铁板，行业中也常称"铁骨"或"钢板"。

01 钢板：钢琴的"脊梁

一台标准钢琴拥有两百多根琴弦，每根弦都保持着极高的张力，全部琴弦施加在钢板上的总张力可达约 20 吨。这意味着：

结构承载——钢板必须在高应力状态下长年保持稳定，不变形、不开裂、不共振失稳。

几何精度——弦列定位孔、弦枕、销钉孔位的位置精度直接影响音准与音色的一致性。

工艺传承——钢板的形线设计融合了声学、结构与铸造工艺，往往历经数十年迭代，是钢琴企业的核心资产之一。

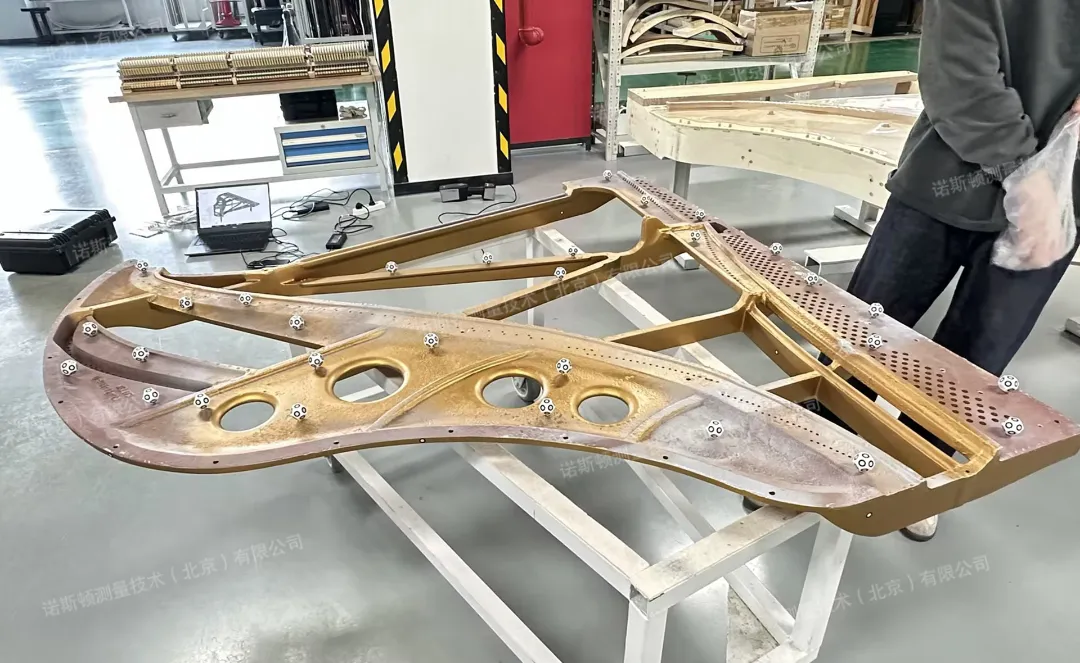

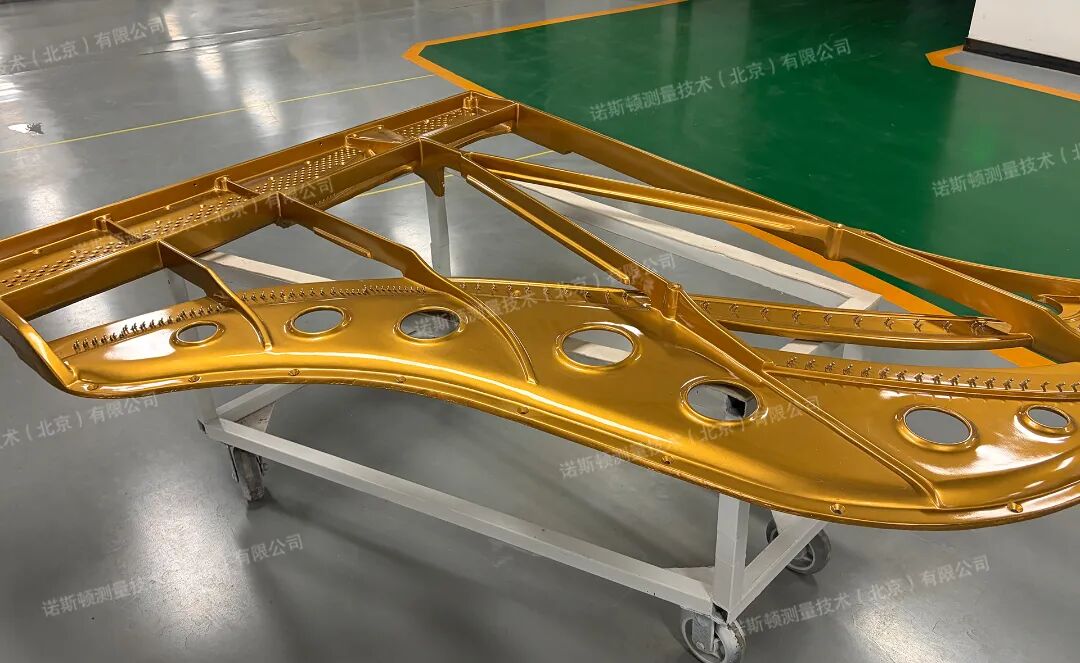

钢琴钢板三维扫描现场

02 项目背景：一次面向"经典"的数字化重建

近期，我们承接了国内某知名钢琴制造企业的钢板三维扫描项目。由于部分经典型号钢板历经多轮工艺修改，现有图纸与实物状态存在偏差，客户希望获得一份真实反映实物现状的三维数字模型，后期用于在原有平台上进行优化改型的设计基准，并通过数字化比对手段，对铸造批次间的一致性进行监控。

钢琴钢板三维扫描现场

本次扫描对象为钢琴核心铸铁承重钢板，属于大尺寸、多曲面、带大量孔位与筋位结构的典型铸件，对扫描设备的精度、效率与灵活性都提出了较高要求。

钢琴钢板三维扫描现场

03 技术方案：蔡司高精度手持三维扫描仪

我们采用蔡司T-SCAN hawk 2 手持式激光三维扫描仪，对正面、背面及内腔结构进行多角度点云采集，弦枕面、弦轴孔区域、加强筋、边沿等关键部位逐一覆盖。

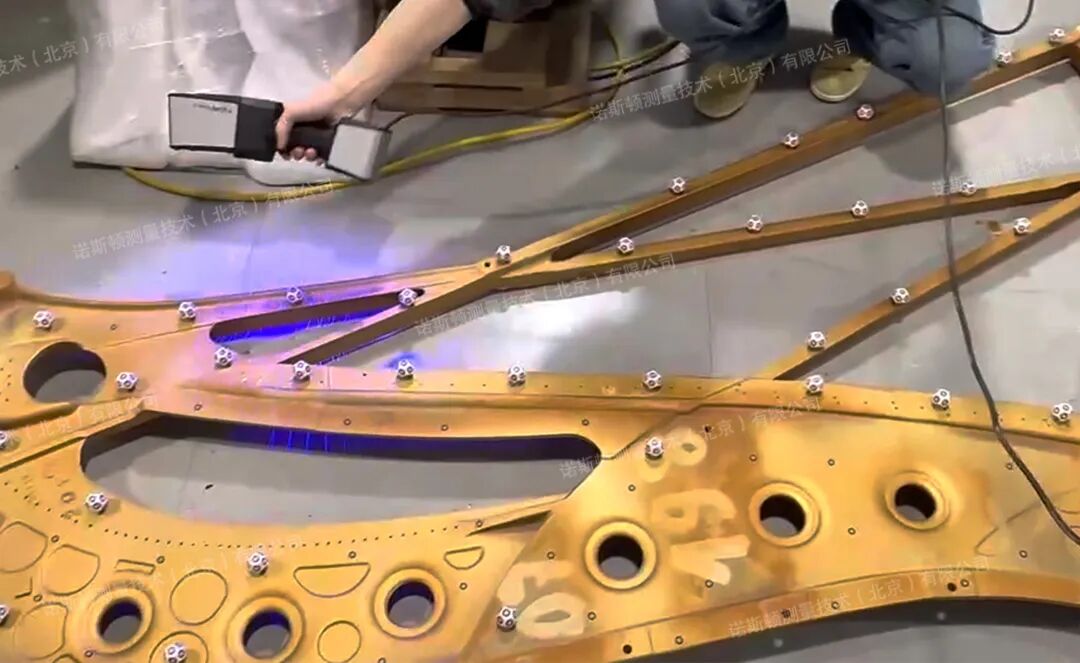

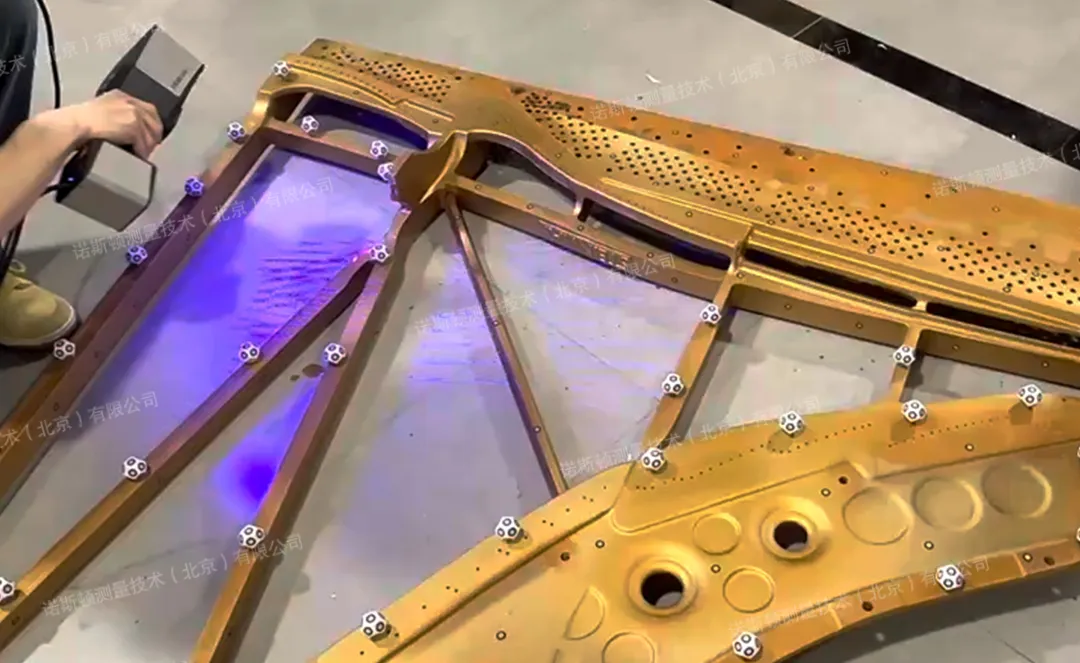

钢琴钢板三维扫描现场

钢琴钢板三维扫描现场

卫星模式保证全局面型的衔接精度，精细扫描与深孔模式覆盖弦轴孔、定位孔等关键特征 —— 一机多模式，一次部署即可完成全部采集。设备对高暗、高亮等多种表面材质适应良好，铸铁件无需反复喷粉，现场扫描一天内高效完成。

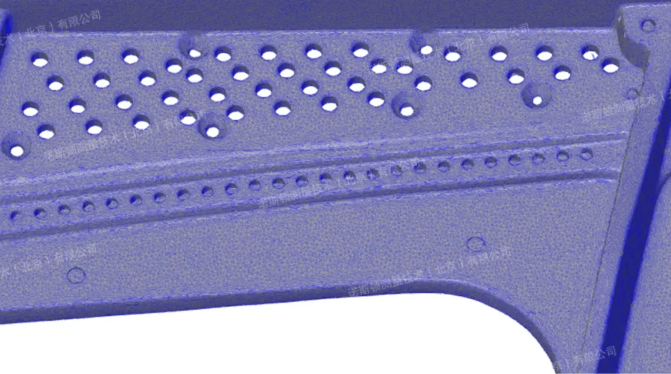

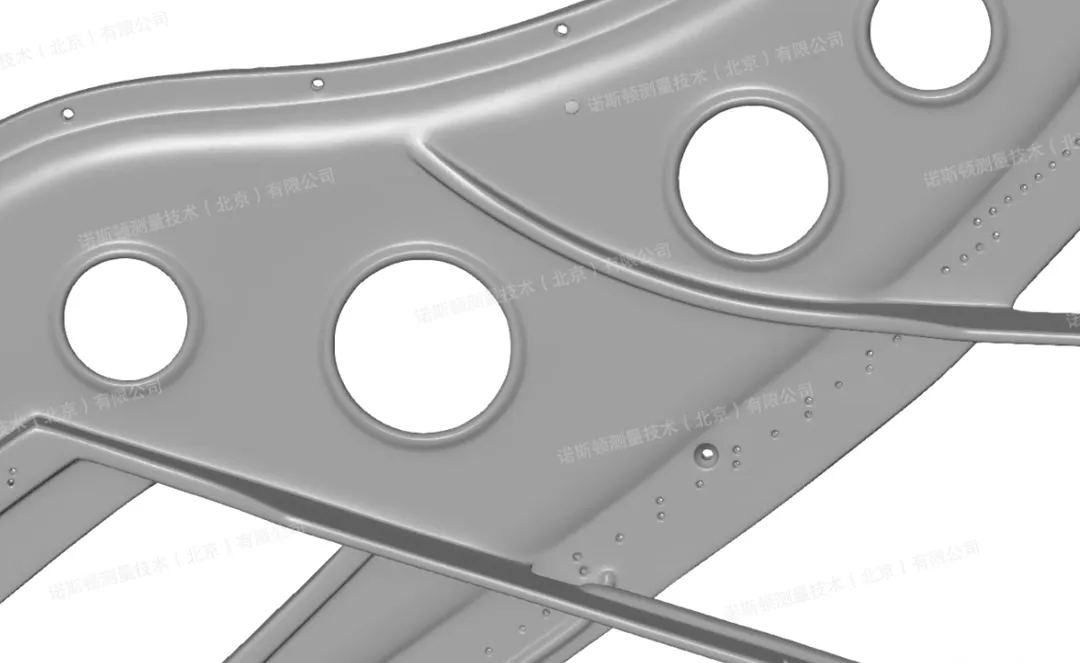

钢琴钢板三角网格数据

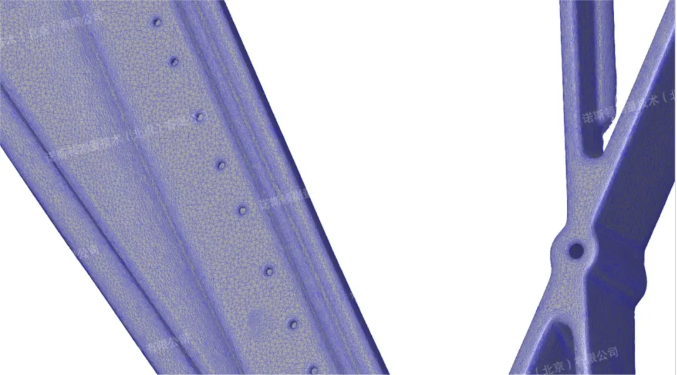

钢琴钢板三角网格数据

扫描数据导入 ZEISS INSPECT 软件，完成点云去噪、融合与全局优化，结合经 DAkkS/ILAC 认证的碳纤维标准尺与内置摄影测量体系，整体点云模型获得计量级的体积精度保障，为逆向建模提供了可靠的数据底座。

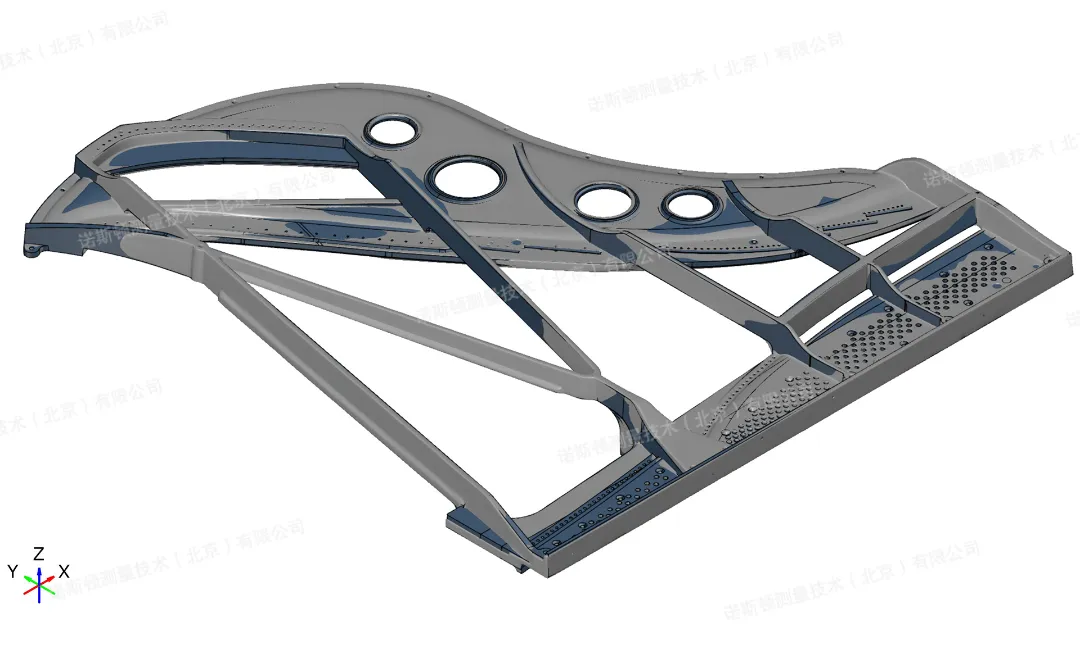

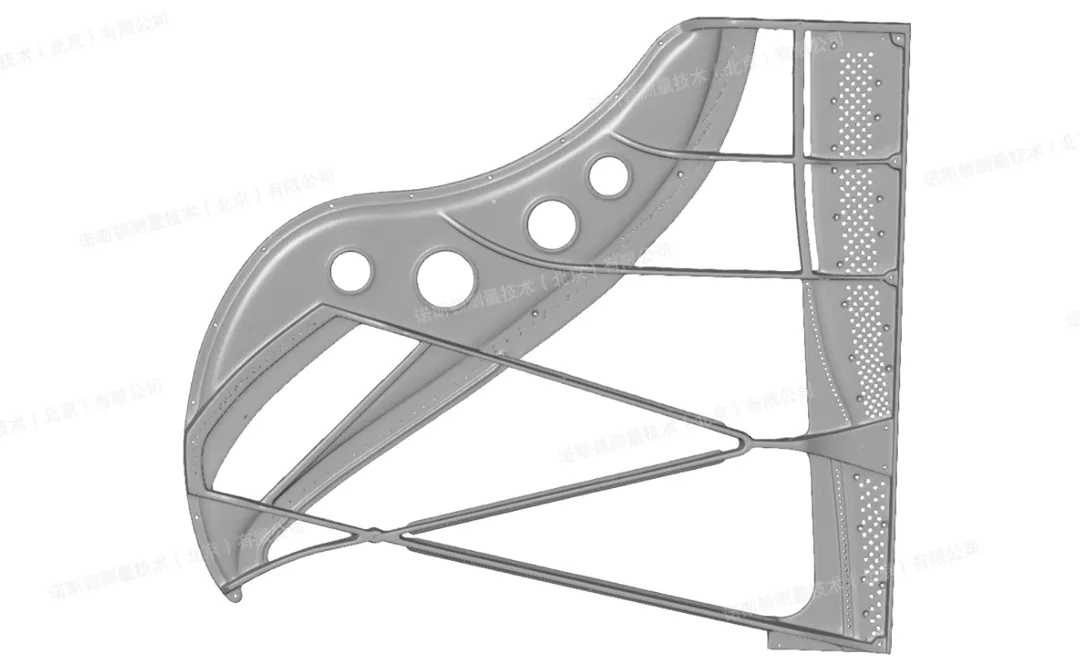

钢琴钢板三维模型

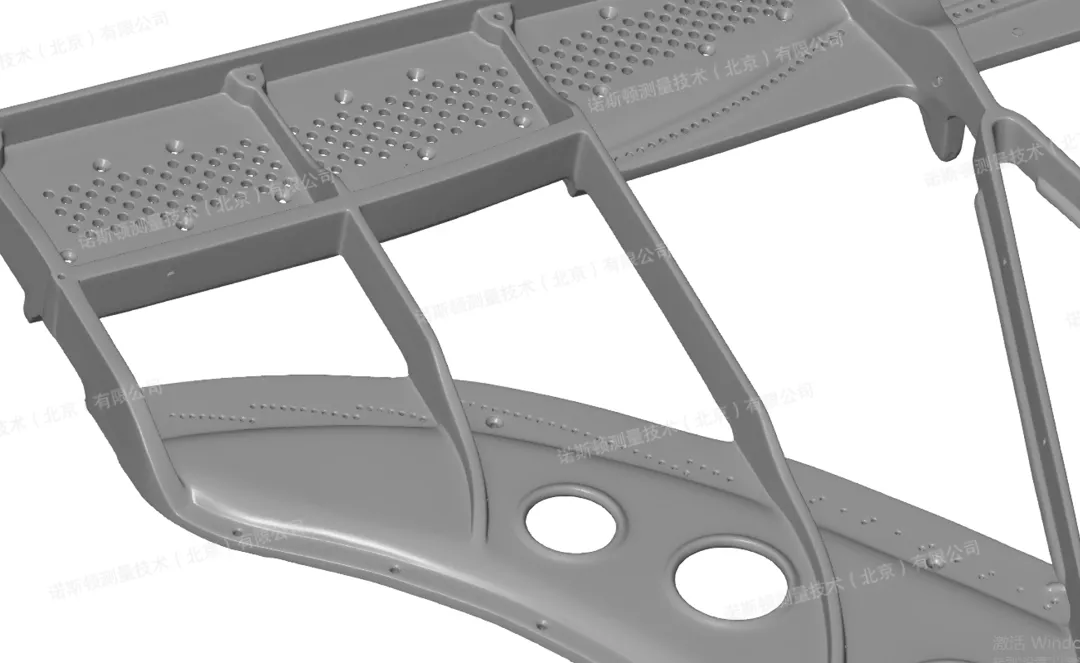

钢琴钢板三维模型

钢琴钢板三维模型

基于优化点云重构钢板网格模型，通过曲面拟合算法生成标准化 CAD 模型。针对无图纸老旧工件，通过逆向建模补齐数字化技术资料，实现产品精准复刻与参数化留存，完善企业数字资产库。

扫描数据与CAD数据对齐

将扫描实体模型与标准设计数模自动比对，生成三维色谱偏差云图，直观展示工件形变位置、孔位偏移、轮廓误差等问题，精准检测各类形位公差，输出标准化质检报告，实现缺陷可视化、误差量化、检测标准化。

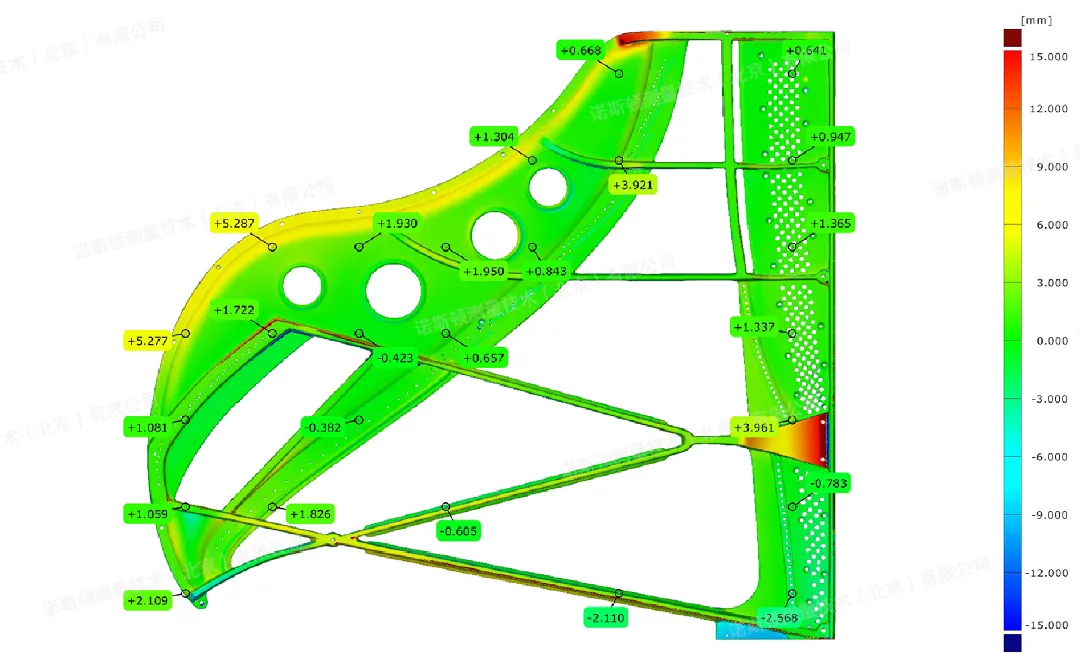

钢琴钢板正面偏差检测

基于量化偏差数据，精准分析钢板铸造、冲压形变规律，反向指导模具型面修正与生产工艺参数调整，减少试模次数、降低次品率，形成 "数据采集 — 偏差分析 — 工艺优化 — 量产提质" 的数字化生产闭环。

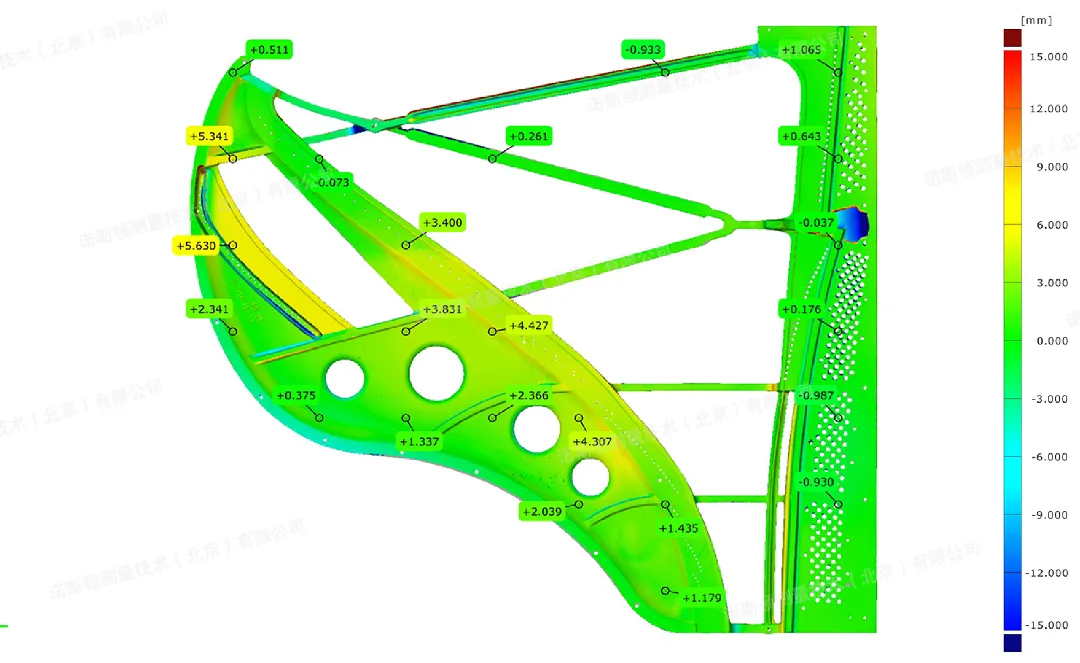

钢琴钢板背面偏差检测

04 本期小结

三维扫描技术正在成为钢琴核心零部件质检与工艺迭代的重要工具。从经验判断走向数据驱动，是钢琴制造迈向高端化、数字化的必然路径。

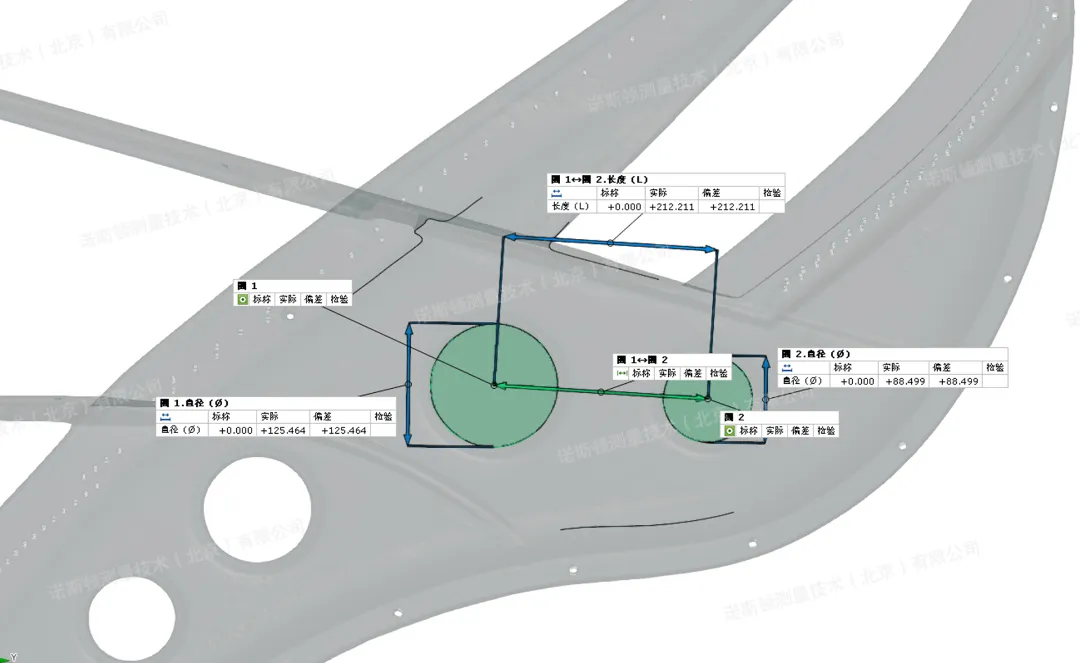

钢琴钢板尺寸检测数据

钢琴钢板尺寸检测数据

一枚钢板，承载着两百多根琴弦的 20 吨张力，也承载着一家琴厂数十年的工艺积淀。数字化所做的，不只是把实物 "搬进电脑"，更是让看不见的经验变得可测量、可传承、可迭代。当制琴的匠心与计量的严谨相遇，经典型号的生命力，便得以在数据中延续 —— 经典的价值，不止于被记住，更在于被精确地传承下去。

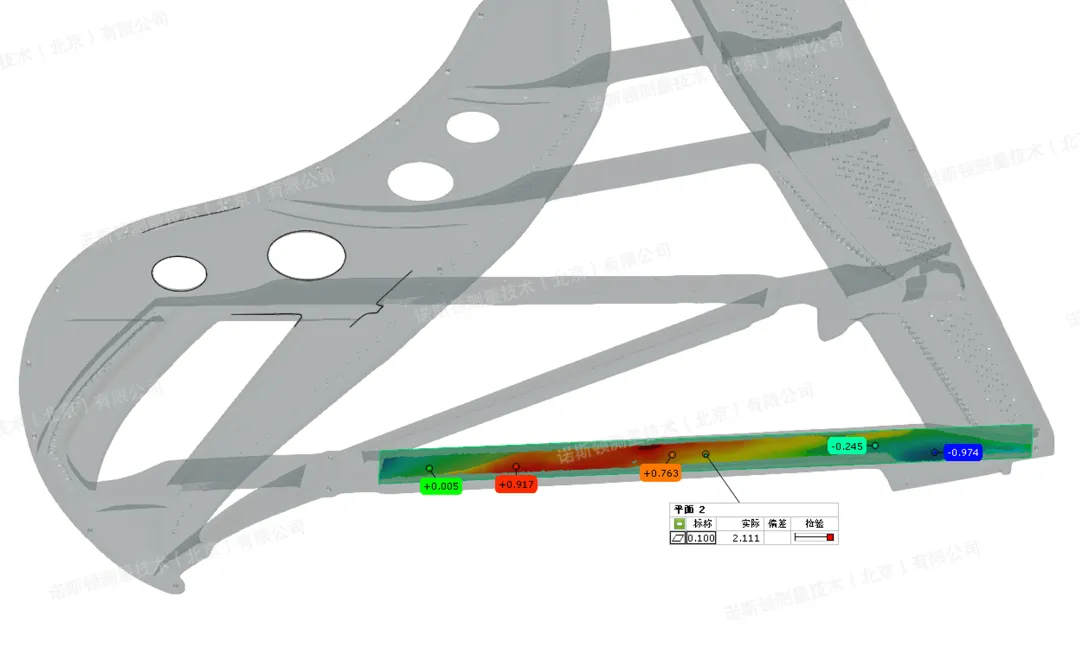

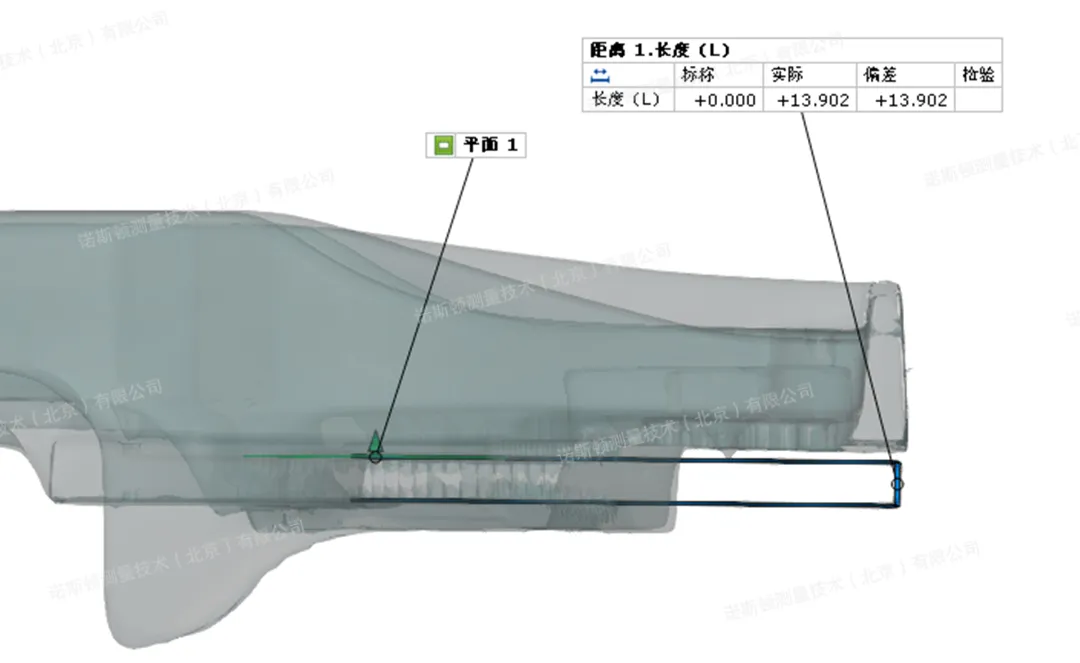

钢琴钢板平面偏差检测数据
