在全球能源结构加速向绿色低碳转型的背景下，风能作为清洁、环保的可再生能源，已成为世界各国能源战略的重要组成部分。据研究数据显示，全球风能总量比全球水能可开发利用总量大10倍以上。

图片来源网络，如有侵权请联系删除

在我国，风力发电更是推进可持续发展的关键战略之一，对优化能源结构、减少碳排放具有重要意义。

图片来源网络，如有侵权请联系删除

风机叶片三维扫描检测解决方案

风机叶片作为风电机组将风能转化为机械能的核心部件，其性能直接关系到风力发电的效率与安全，因此对风机叶片进行精准测量与监测至关重要。

项目概述

本次项目为某风电场内高度约90米的风力发电机组，采用三维扫描与摄影测量融合技术，对风机叶片及塔架进行全尺寸数据采集与三维建模，满足风机叶片日常运维的需求，降低安全风险，提高风电机组的运行可靠性与稳定性。

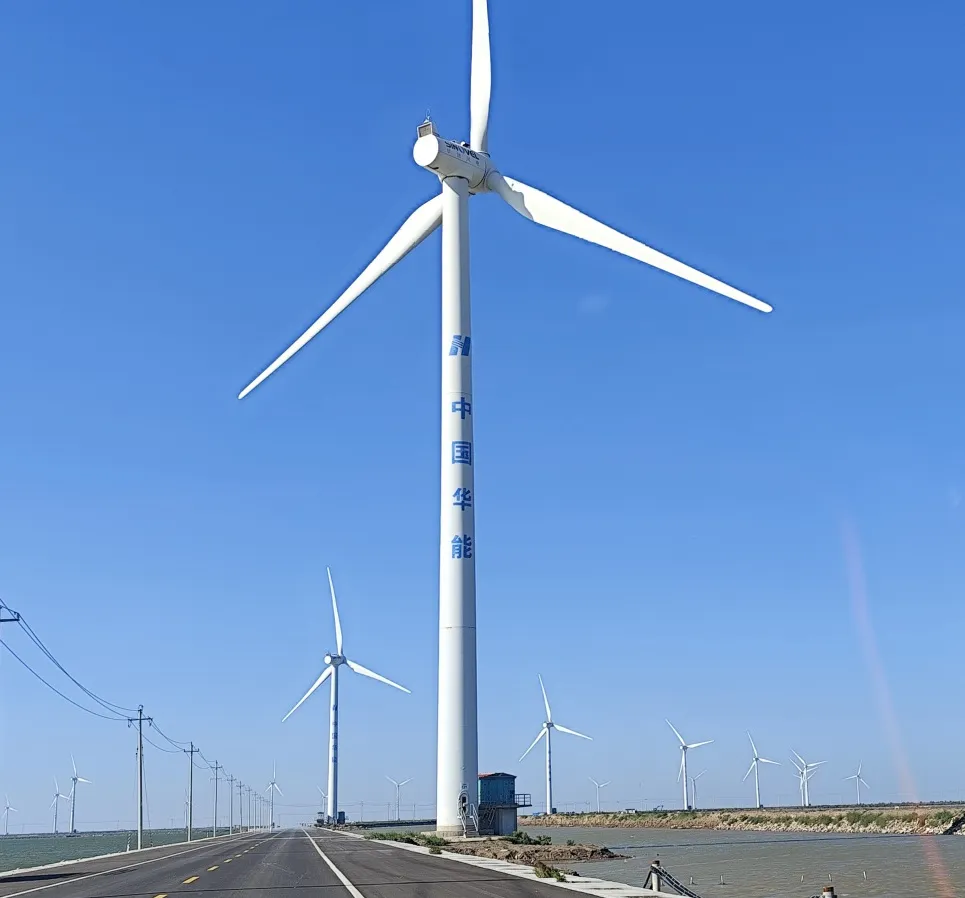

风力发电机三维扫描现场

项目痛点

随着风力机叶片朝着大型化方向发展，叶片长度不断增加，内部构造愈发复杂，质量也随之增大，这对叶片的力学性能提出了更高要求，传统测量方法耗时长且受环境影响大，难以满足大型风机叶片在强度、刚度、疲劳及变形等方面的监测需求，无法有效解决风力发电机组日常运营维护的困难，难以降低其日常安全风险。

图片来源网络，如有侵权请联系删除

解决方案

使用三维激光扫描仪对风机塔筒及叶片进行高精度扫描，获取表面几何数据，结合无人机近景摄影测量，补充高空区域的扫描盲区，确保数据完整性。

风力发电机三维扫描点云数据

实际作业中单站扫描仅需约 6 分钟，整体作业 60 分钟内即可完成，效率显著提升。该技术以非接触式测量方式，有效规避人为与环境干扰，确保点云数据精准全面，检测结果可靠，同时保障人员安全与机组正常运行。

风力发电机三维扫描模型数据

将外业采集的多站点扫描数据进行合并与精确配准，通过剪切获取所需点云数据。由于测量中受风力等因素影响，数据存在噪声点、空洞及匹配问题，针对明显的非测量目标噪声点，采用人工交互直接删除，对空间孤立的噪声点，利用弦高差方法去除，叶片曲面空洞则基于曲率进行修补。

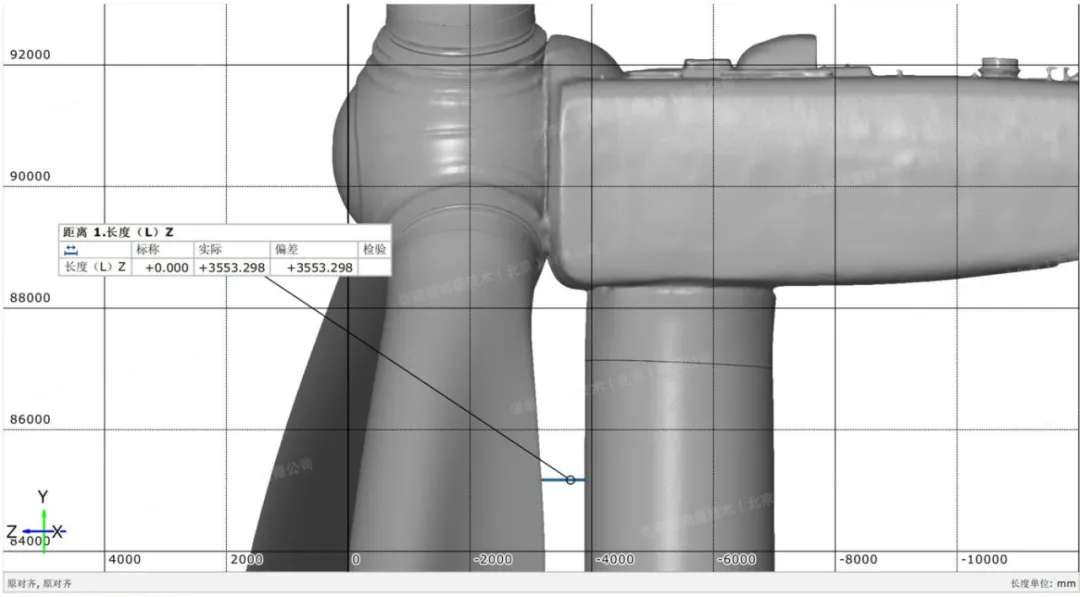

悬伸量三维测量数据

机舱宽度尺寸三维测量数据

机舱高度三维测量数据

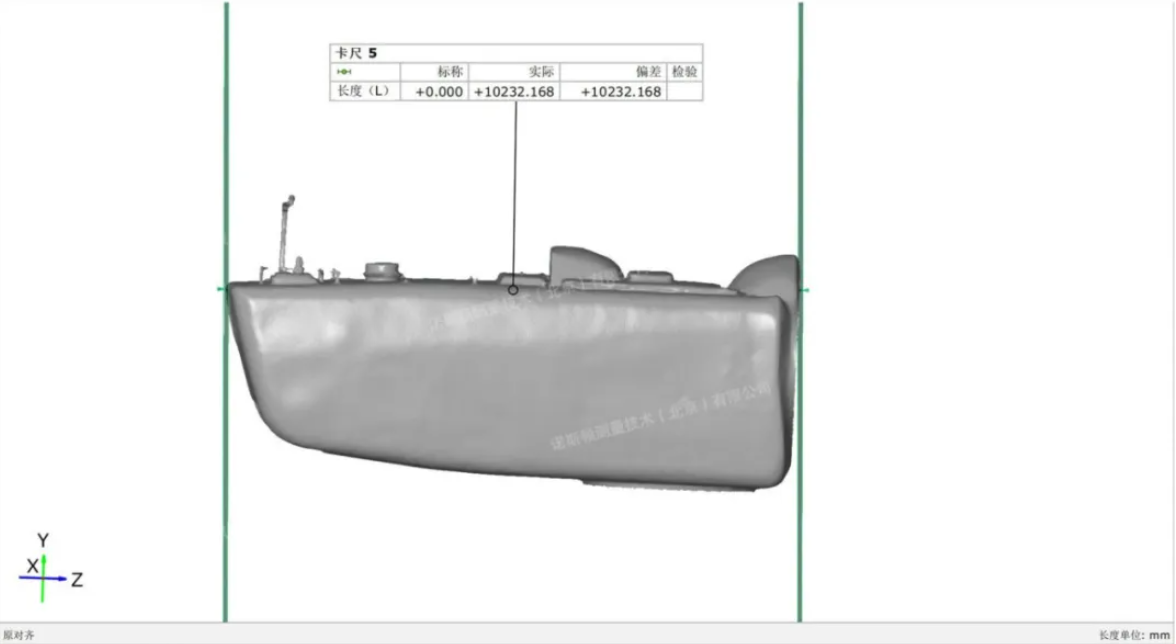

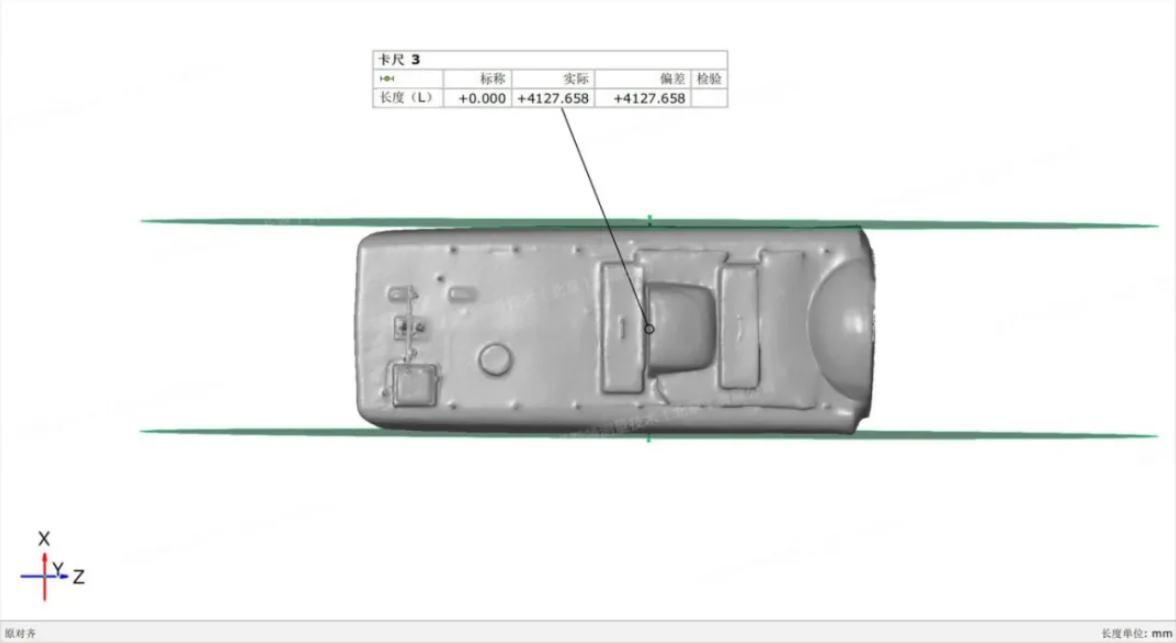

机舱长度三维测量数据

为减少数据对计算机资源的占用，在保证重构精度的前提下，使用高斯滤波法对叶片点云数据进行光顺处理并精简，得到符合模型重构要求的高质量点云数据，通过纹理映射最终完成高质量三维模型的构建，为风机叶片的深度分析与运维决策提供直观、精准的数据模型。

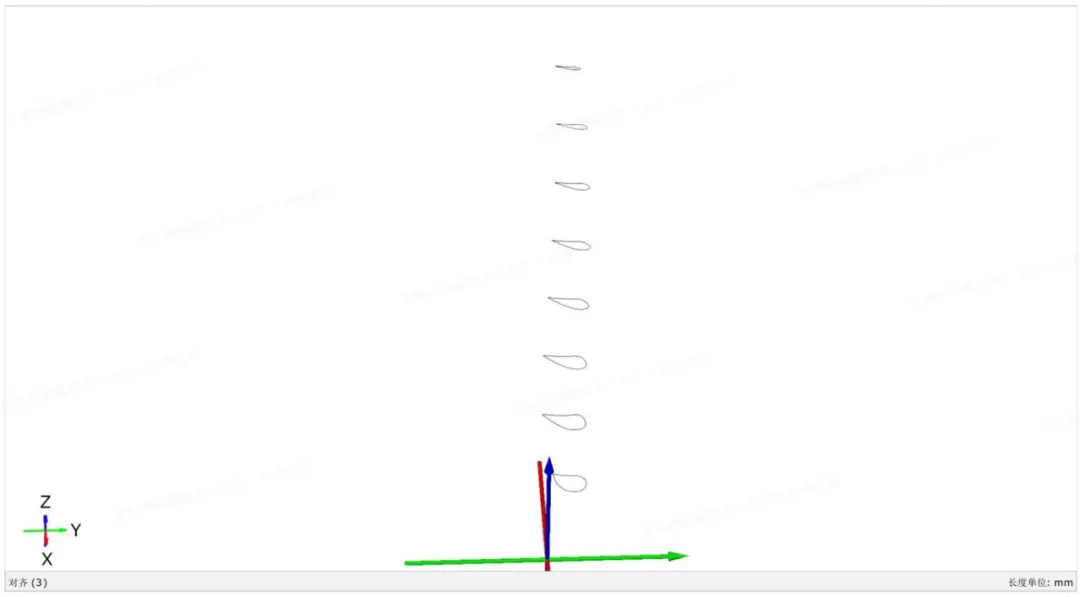

截面叶型显示

叶片截面高度三维测量数据

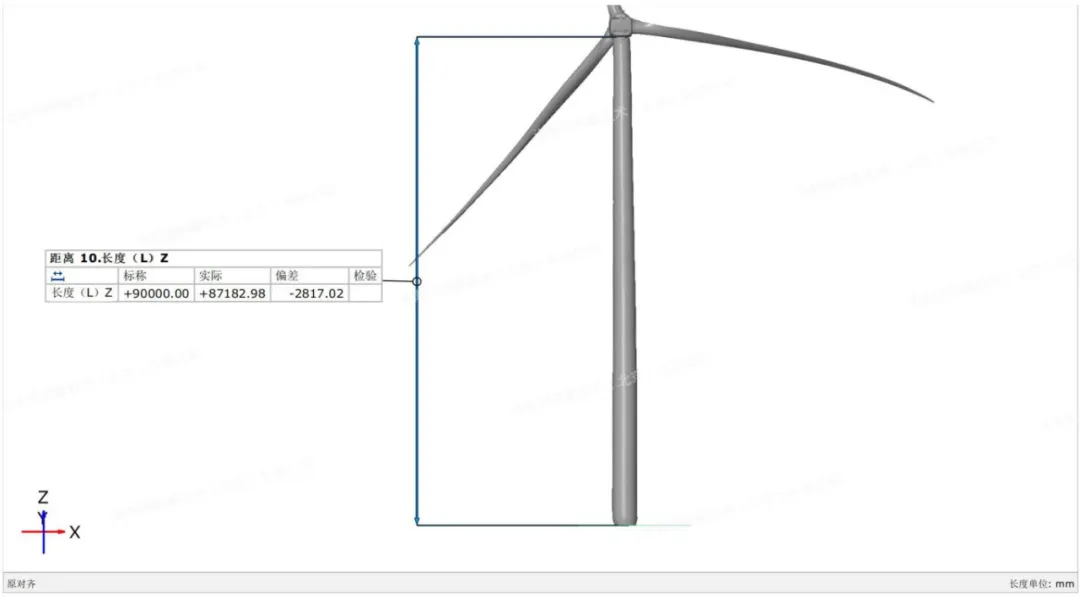

塔架高度三维测量数据

风机叶片为空间三维扭曲的雕塑曲面，传统正向设计参数化建模方法在截面参数提取上存在难度。本项目基于逆向工程技术，采用快速曲面重构方法，通过三次样条插值拟合叶片叶身型线，精准获取叶型几何参数，实现风机三维叶片模型的反求，有效平衡了模型重构精度与叶片光顺性。

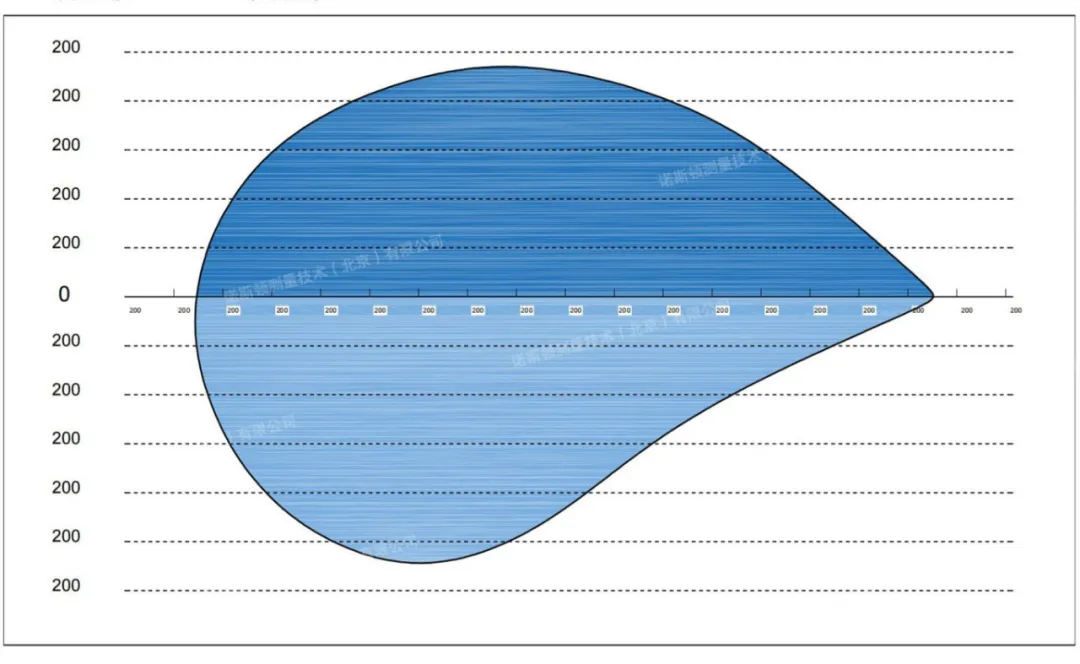

截面长度6513mm(距叶片根部)

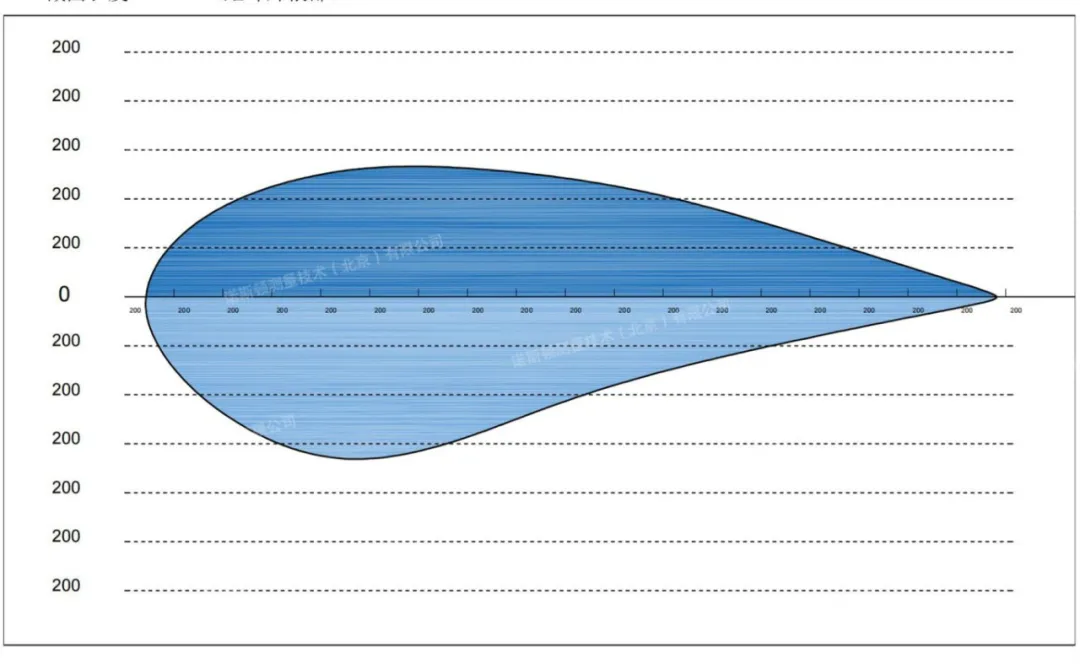

截面长度19539mm(距叶片根部)

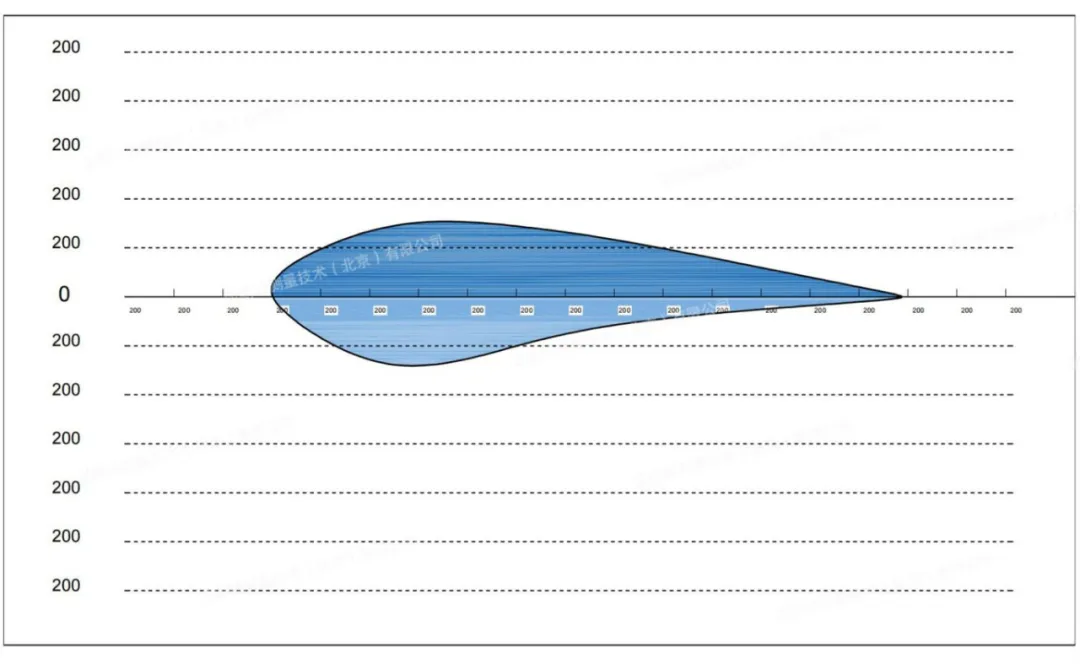

截面长度45591mm(距叶片根部)

将重建的三维模型与设计模型进行对比，测量叶片的长度、宽度、厚度、曲率等尺寸参数，分析实际尺寸与设计尺寸的偏差。通过偏差分析，能够及时发现叶片在制造或使用过程中出现的尺寸问题，为叶片的质量控制和修复提供依据。

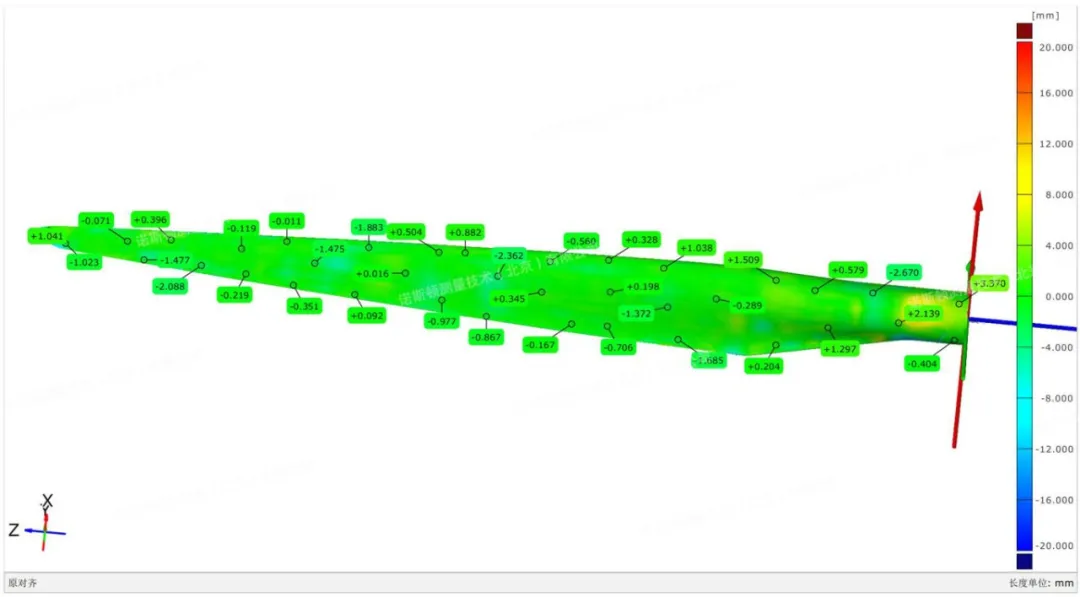

风机叶片曲面偏差色谱图

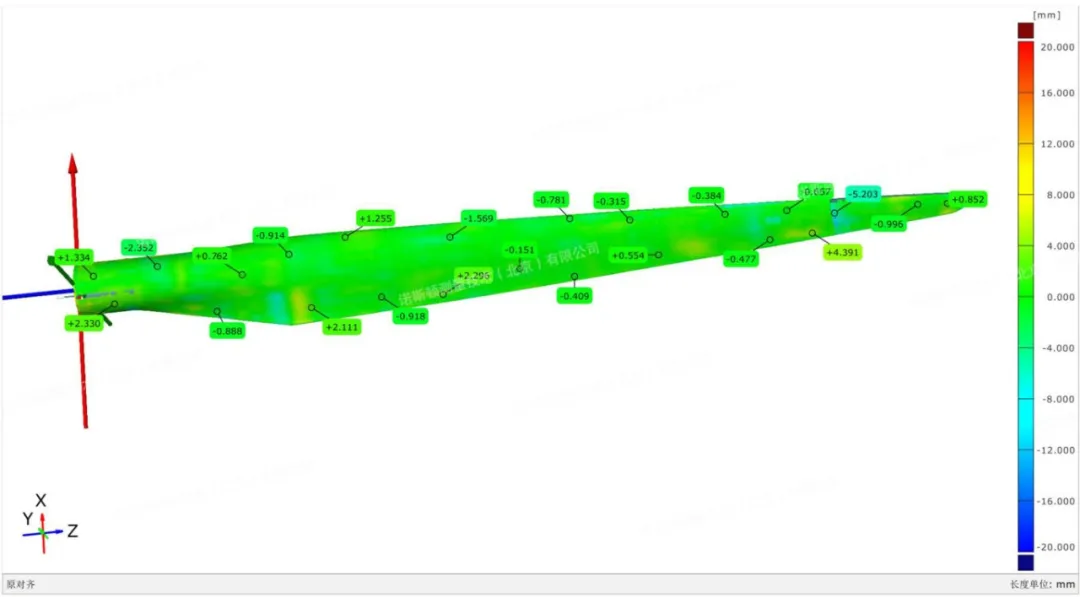

风机叶片曲面偏差色谱图

对不同时期扫描获取的三维数据进行对比，分析叶片的形变情况。通过计算叶片表面各点的位移量和变形趋势，评估叶片在运行过程中的健康状态。例如，通过形变分析发现叶片出现局部变形，可能是由于长期的风力作用或结构问题导致的，需要及时进行维护和修复，以防止变形进一步扩大，影响叶片的正常运行。

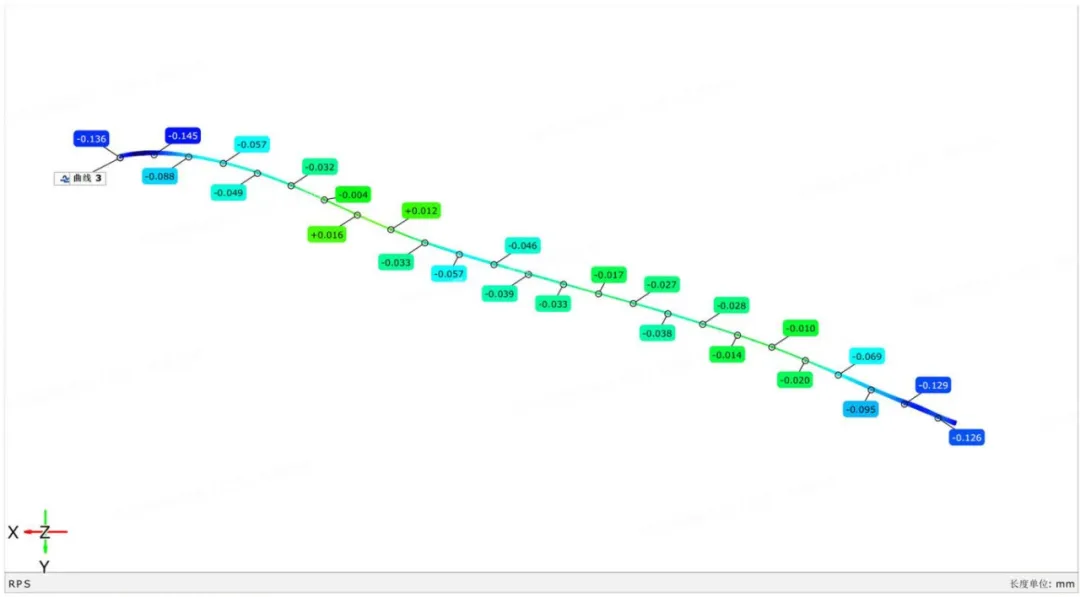

风机叶片截面偏差色谱图

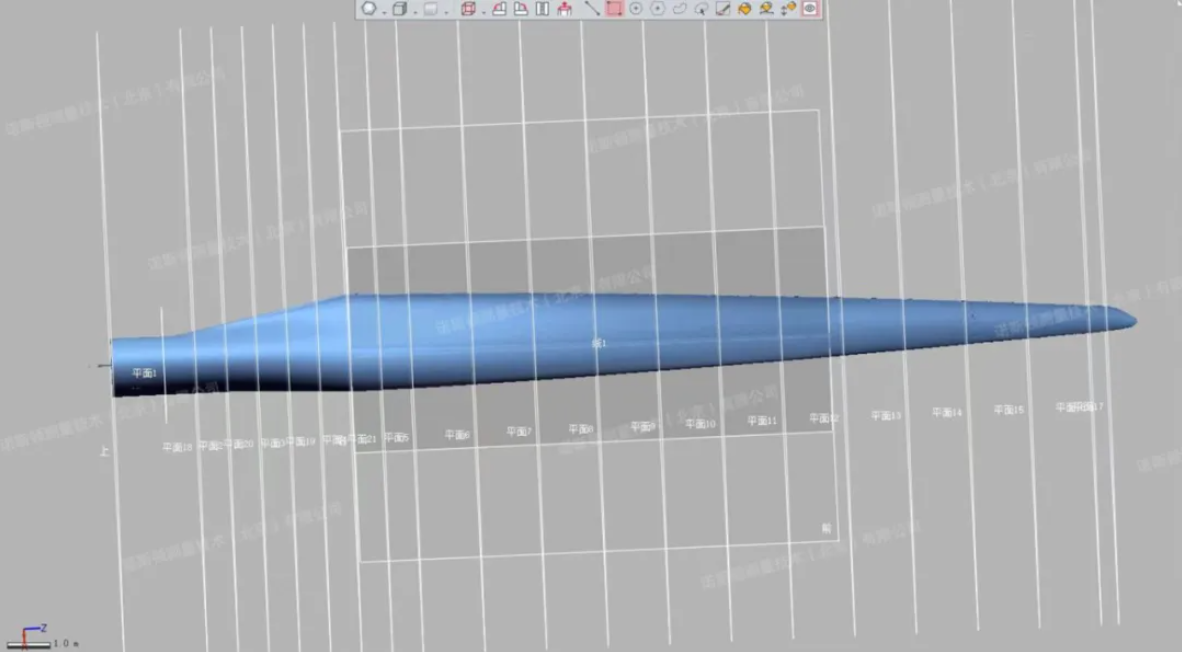

依据风机叶片自身结构特点，将叶型截面科学划分为曲线和圆弧分段，叶身截面细分为叶盆、叶背、前缘和后缘四个部分。在此基础上对风机叶片进行切片处理，生成详细的切片正射影像，为后续的结构分析、性能评估等提供丰富资料。

风机叶片截面数据

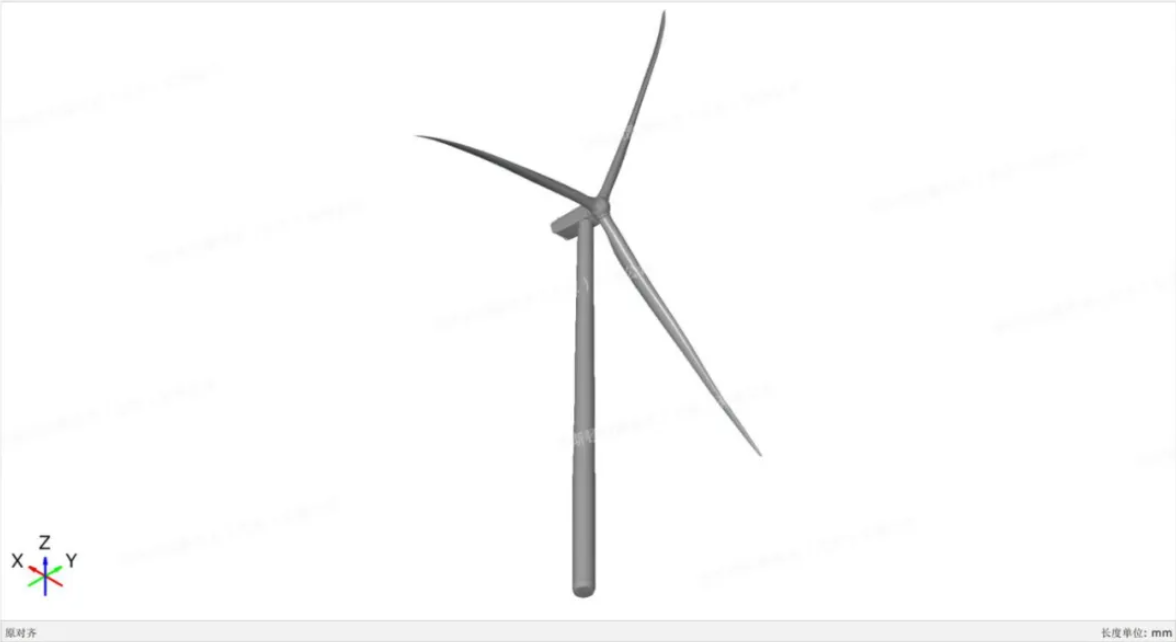

风力发电机三维模型展示

本期小结

三维扫描技术深度赋能风电场全生命周期管理，在叶片疲劳监测、塔架形变分析等核心环节实现毫米级精度检测，为风电行业打造智能化、数字化的高效运维新范式。

风机叶片检测的数字化转型，既是技术手段的革新突破，更是推动风电行业智能化升级与绿色低碳发展的关键引擎。通过高精度检测与预测性维护，可显著提升机组运行可靠性，有效降低运维成本，为加快实现"双碳"目标提供强有力的技术支撑。
