能源管道作为石油、天然气等能源输送的“生命线”，广泛应用于城市燃气供应、工业能源传输、跨境能源贸易等领域。这些管道多埋藏于地下、海底或穿越复杂地形，长期承受高压、腐蚀、温度变化等挑战，其结构安全直接关系到能源供应的稳定性、环境保护与公共安全。

图片来源网络，如有侵权请联系删除

能源管道三维扫描检测解决方案

在长期使用过程中，受环境因素、制造缺陷等多种因素影响，能源管道表面极易产生各类缺陷，例如裂纹、腐蚀和变形等问题。这些缺陷若不能及时发现与处理，极有可能引发严重的安全事故。因此，对能源管道表面缺陷进行准确检测与评估至关重要。

项目概述

某大型能源企业为强化输气管道安全防控体系，决定借助高精度三维扫描技术，实现对能源管道表面缺陷的快速识别与精准测量，为管道的维护、修复及数字化管理提供可靠的数据支持，进而保障能源运输安全。

能源管道三维扫描现场

项目痛点

能源管道遭受的损伤主要集中在腐蚀与断裂方面，且这些损伤面通常呈现不规则形状，致使损伤程度难以直观测量。像腐蚀深度、腐蚀后管道壁厚等关键数据，获取难度较大。传统测量方式不仅对操作人员专业技能要求极高，而且在人工操作过程中，极易引入误差，严重影响测量结果的准确性。

能源管道三维扫描现场

解决方案

本项目采用 ZEISS GOM Scan 1 三维扫描仪，以非接触方式完整获取损伤面的三维数据。该设备能够快速、完整地测量得到腐蚀深度、断裂面厚度等数据，为后续的评估、维护、研究奠定坚实的数据基础。

能源管道三维扫描现场

设备运用条纹投影技术和蓝光技术，通过向管道表面投射蓝色条纹光栅，利用高分辨率相机捕捉变形后的条纹图像，再结合立体摄像原理进行三维重建，生成高精度的三维点云数据。

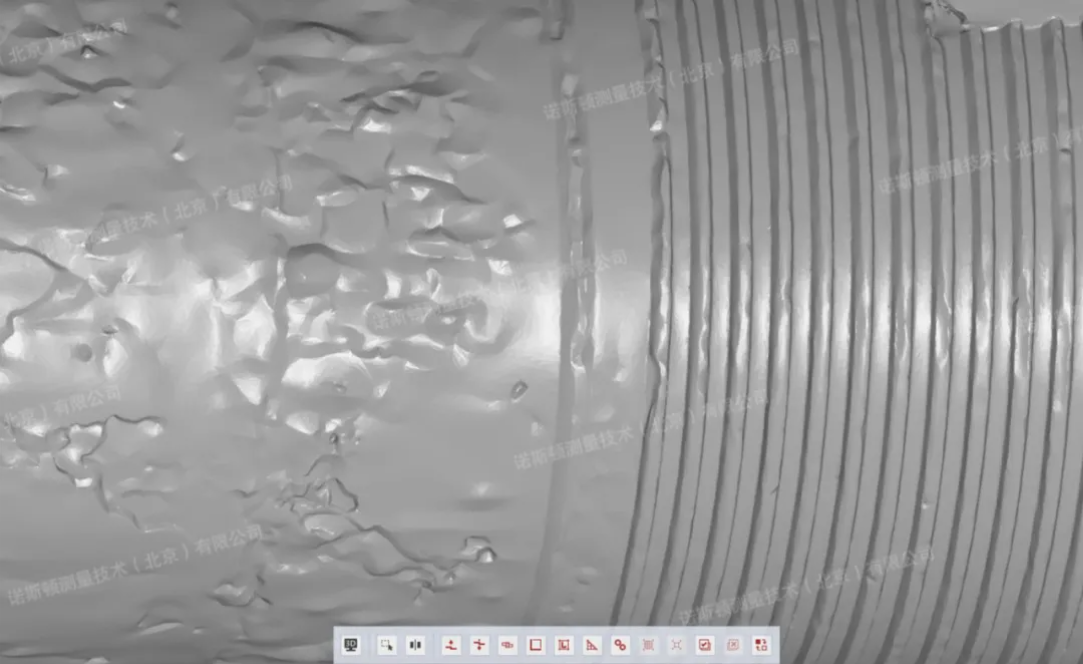

能源管道三角网格数据

在通过三维扫描获取管道表面腐蚀区域的三维数据后，搭配 ZEISS Inspect 软件，能够深入分析腐蚀深度、面积及其分布状况，为腐蚀修复工作提供精确指导。

能源管道三维模型腐蚀面积检测

根据检测结果生成的详细报告，涵盖缺陷位置、尺寸、严重程度以及修复建议等关键信息。报告以 PDF 格式导出，便于存档与共享，为能源管道安全检测提供了强大的技术支撑。

能源管道三维模型材料厚度检测

将管道设计模型与实际扫描数据进行对比，可快速锁定管道变形位置，并精准评估变形程度，从而判断其对管道安全的潜在影响，为修复方案的制定提供有力依据。

能源管道三维模型管径检测

三维激光扫描技术实现了能源管道高精度数字化存档，方便管理人员随时查阅管道状态与位置信息。通过搭建管道数据库，实现了管道的统一管理，显著提升了管理效率。

能源管道三维模型数据

能源管道三维模型数据

在能源管道设计阶段，还可利用三维模型进行模拟与优化，确保设计方案科学合理，针对需改造的管道，借助三维模型能够制定完善的改造规划与设计，保障改造后的管道满足实际运行需求。

能源管道三维模型数据

能源管道三维模型数据

借助这一解决方案，实现了对管道表面缺陷的快速识别与精准测量，为管道的维护、修复以及数字化管理提供了可靠的数据保障，有力推动了能源行业安全高效发展。

能源管道三维模型数据

能源管道三维模型数据

本期小结

三维扫描检测技术为能源管道表面缺陷的三维测量与评估提供了高效、精确、直观的工具，在能源管道的腐蚀评估、变形检测、数字化存档等方面发挥着重要作用。该技术降低了管道运维成本，延长了管道使用寿命，更以数据驱动的全新模式，有力推动了能源基础设施管理的数字化转型进程。
