在高端装备研发与制造领域，精确的数字模型已成为连接物理世界与信息世界的核心纽带。从概念设计到物理样机，再到最终的产品定型，每一个环节产生的几何数据、材料参数、工艺信息和试验结果，都需要在一个统一的数字载体中得到精准映射与深度融合。

项目概述：构建精准的设备数字底座

某科研机构长期致力于轨道交通信号系统的自主研发，其信号系统涉及调度集中、计算机联锁监测、列车自动防护等核心设备。这些设备将在国内研发生产，而后远渡重洋进行现场安装。如何确保这些精密设备在设计、制造、装配及后期运维全过程中的数据一致性与可追溯性，成为项目成功的关键。

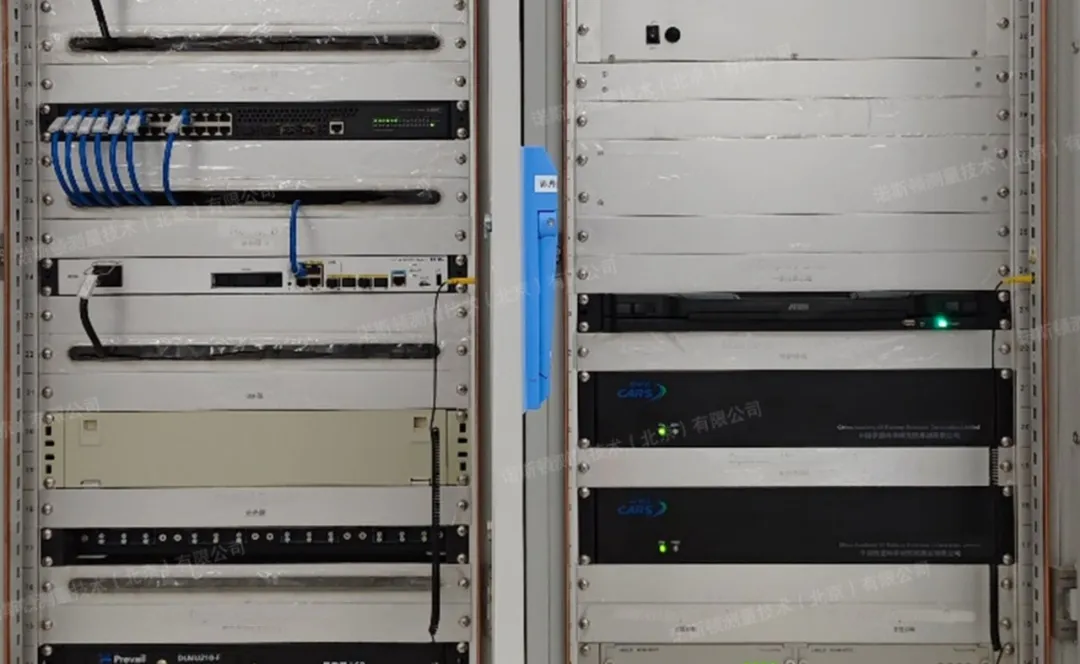

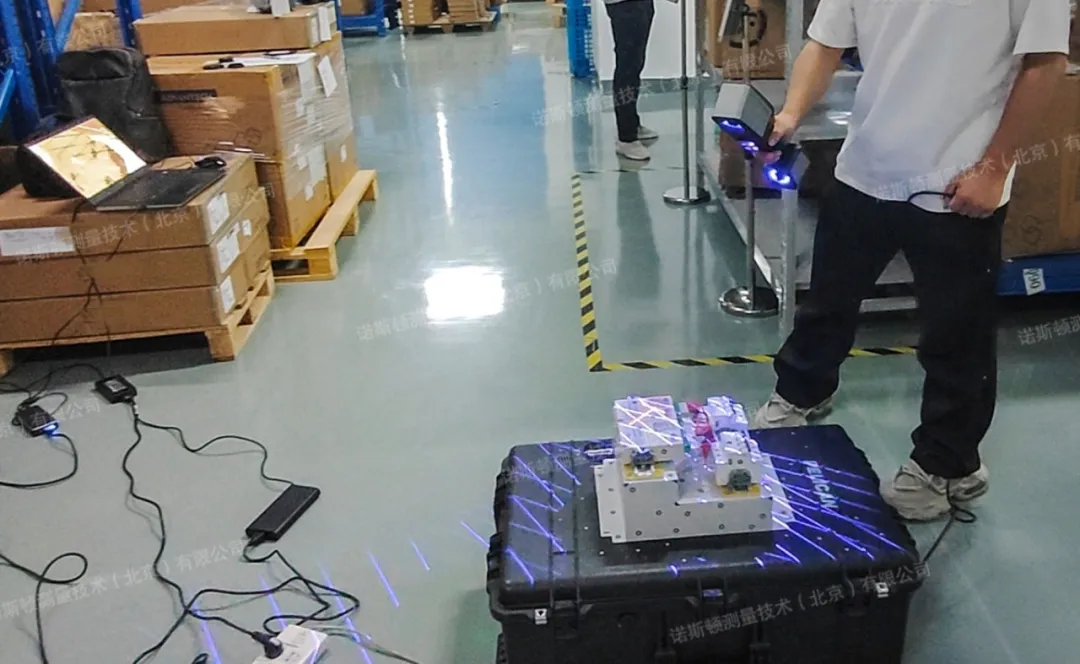

铁路信号设备三维扫描现场图

项目痛点及分析

传统信号设备研发依赖二维CAD图纸，难以完整承载复杂内部结构、异形支架及线缆走向等三维信息，制造环节易产生尺寸偏差或装配干涉。同时，对于跨国项目，设备需长途运输、异国安装，传统纸质标签信息有限，一旦磨损丢失便无从追溯，为后期运维埋下长期隐患。

铁路信号设备三维扫描现场图

从点云到模型：构筑设备数字孪生的基石

采用蔡司T-SCAN hawk2手持三维扫描仪，完美契合信号设备对精密几何特征（如接口、面板、散热孔阵）的扫描需求。其轻量化设计和实时显像功能，使得操作人员能够轻松应对机柜内部狭小空间、复杂线缆布局以及不规则曲面等扫描难点。

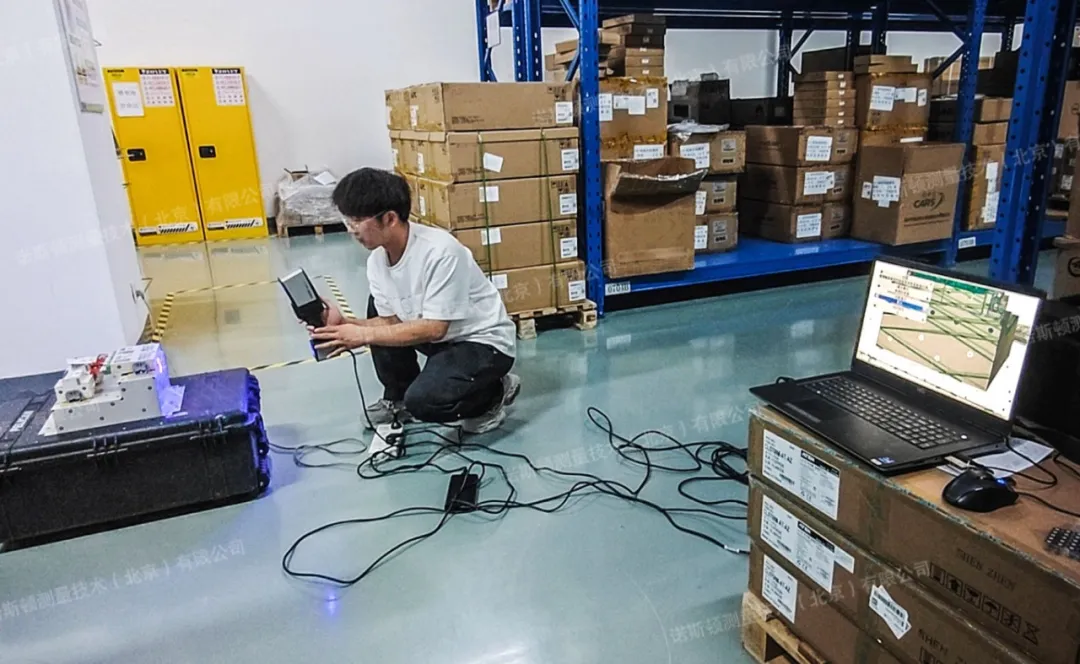

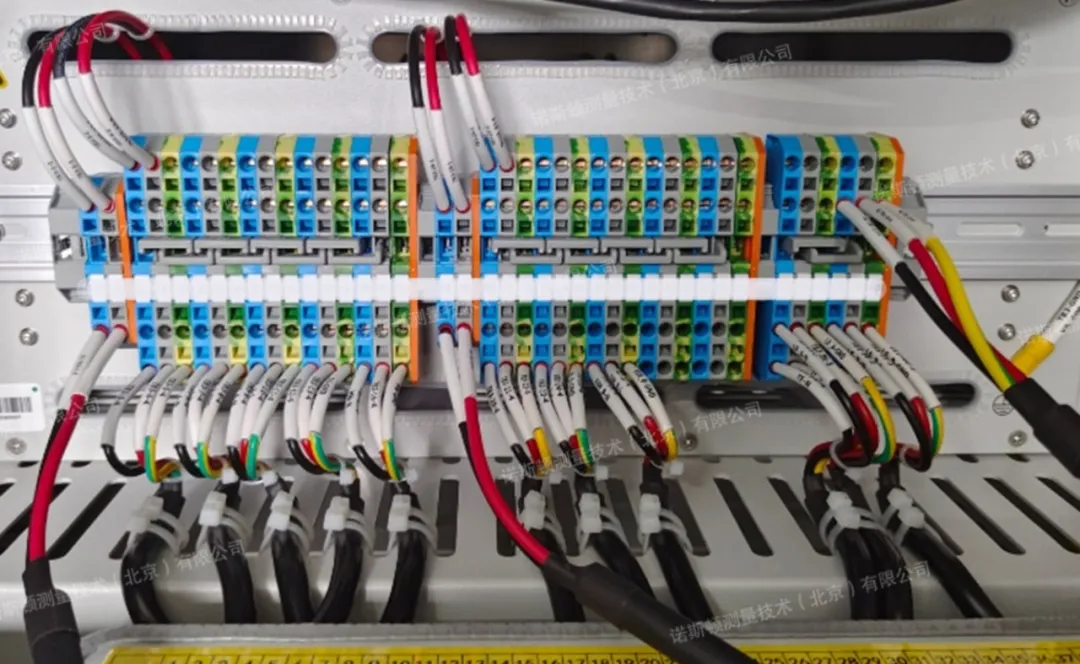

铁路信号设备三维扫描现场

信号设备往往包含多种几何形态，平整的机柜面板、密集的散热孔阵、深凹的接口槽、细长的线缆走线等。T-SCAN hawk2具备无缝调节分辨率和测量范围的能力，可通过扫描仪上的按钮实时切换工作模式：

快速扫描模式：采用多对交叉蓝色激光线，可快速获取大面积表面数据。

精细扫描模式：针对继电器触点、接口引脚等微小特征，提高分辨率进行精细捕捉。

深孔扫描模式：采用单束蓝色激光线，深入机柜内部、接口凹槽等狭窄空间，解决传统扫描仪难以触及区域的采集难题。

铁路信号设备三维扫描现场

针对调度台、采集机柜、车载主机等设备，依据三维扫描获取的点云数据实际尺寸和高清纹理拍摄细节，构建高精度BIM模型。该模型不仅包含外形几何，还包括面板布局、接口位置及内部主要元器件。

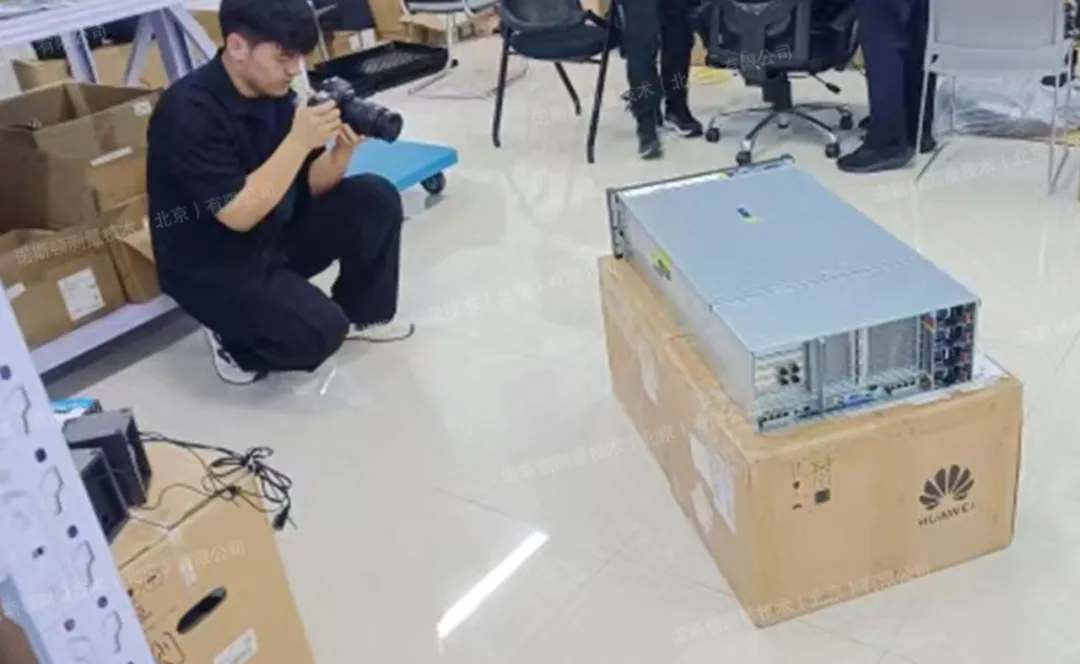

铁路信号设备高清纹理细节拍摄

对于由多个部件组成的设备，如机柜内多个模块，建模人员依据点云精确还原模块间的相对位置和连接方式，形成完整的装配模型，可用于模拟实验室内的安装布局或后续产业化时的空间干涉检查。

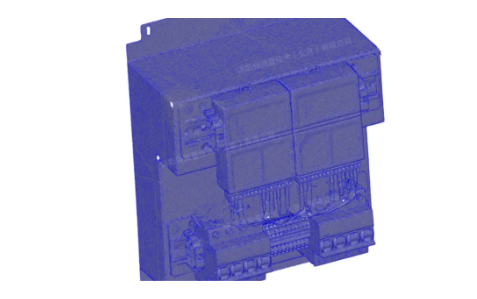

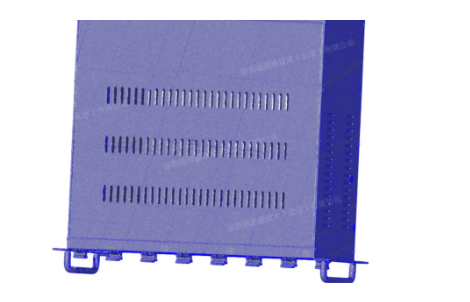

铁路信号设备三角网格数据

铁路信号设备三角网格数据

模型的灵魂在于信息。设备型号、序列号、研发日期、技术参数、测试报告链接、试验数据等关键信息，依据现场照片的记录和科研档案一一录入，使几何模型转变为富含全生命周期数据的智能载体。

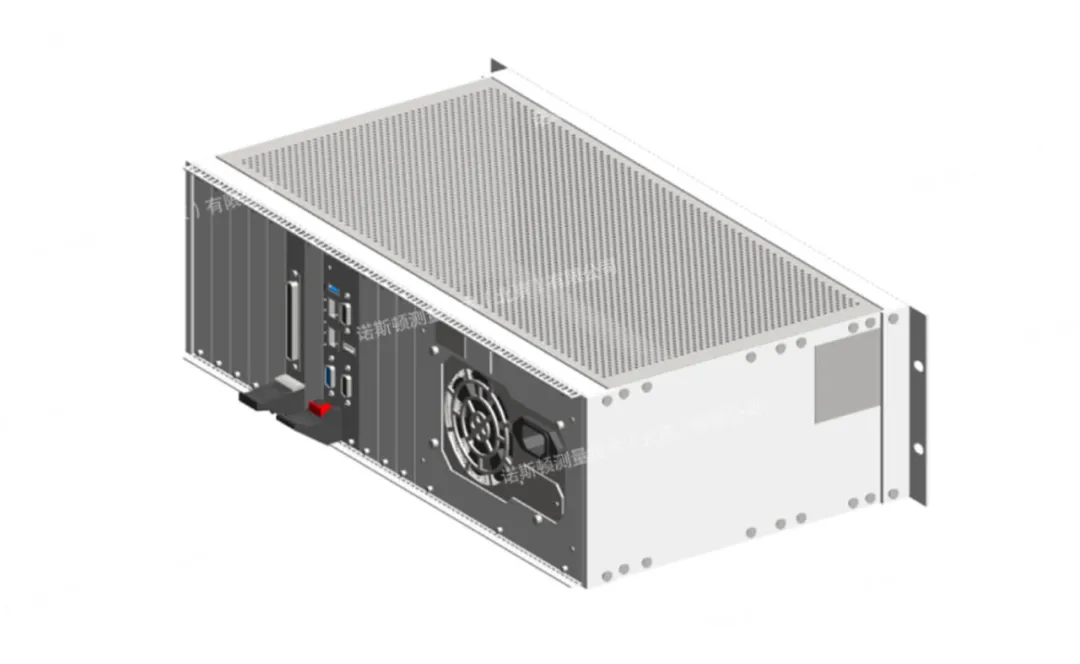

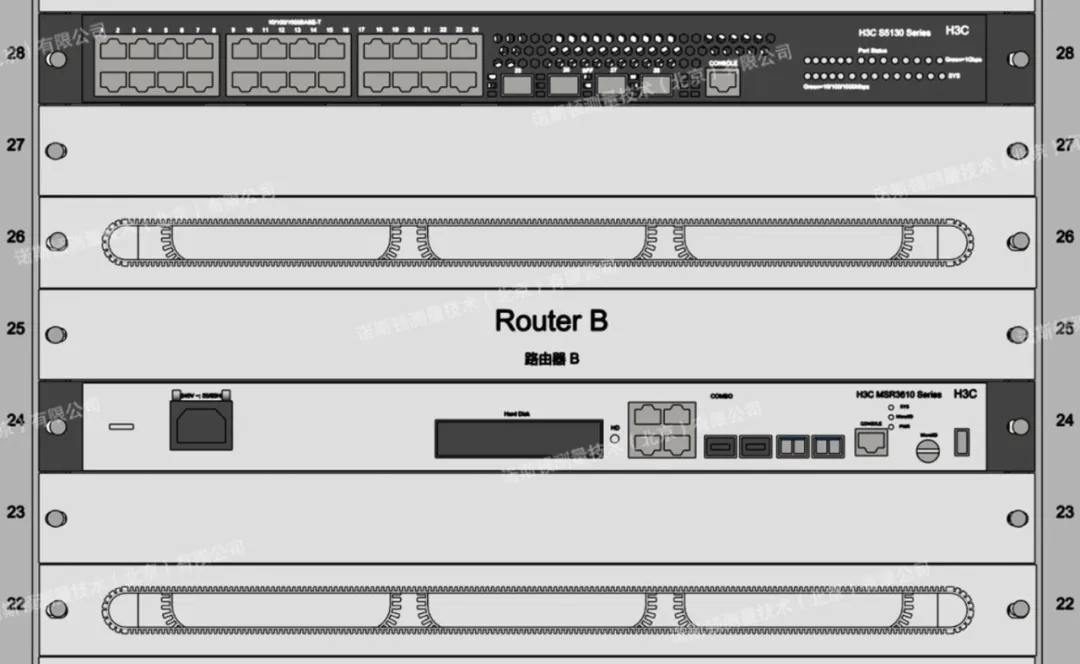

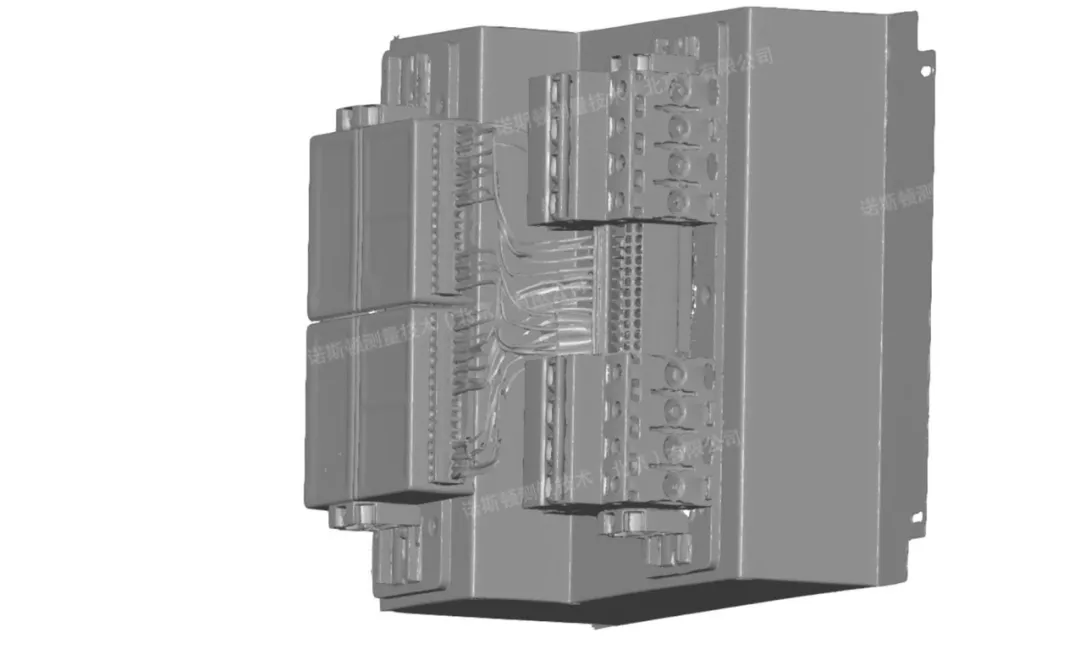

铁路信号设备三维模型展示数据

铁路信号设备三维模型展示数据

铁路信号设备三维模型展示数据

成果应用：赋能科研全生命周期管理

最终交付的高精度BIM模型，覆盖了调度集中、计算机联锁监测、列车自动防护三大核心系统的全部设备，其应用贯穿了设备从出厂到现场运维的全过程。

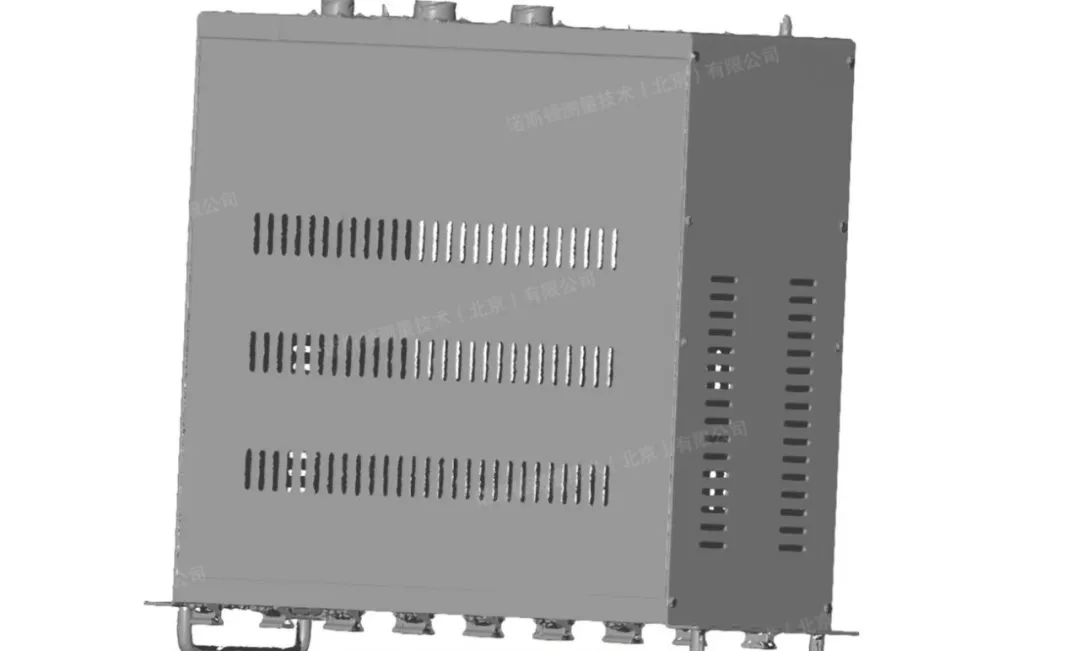

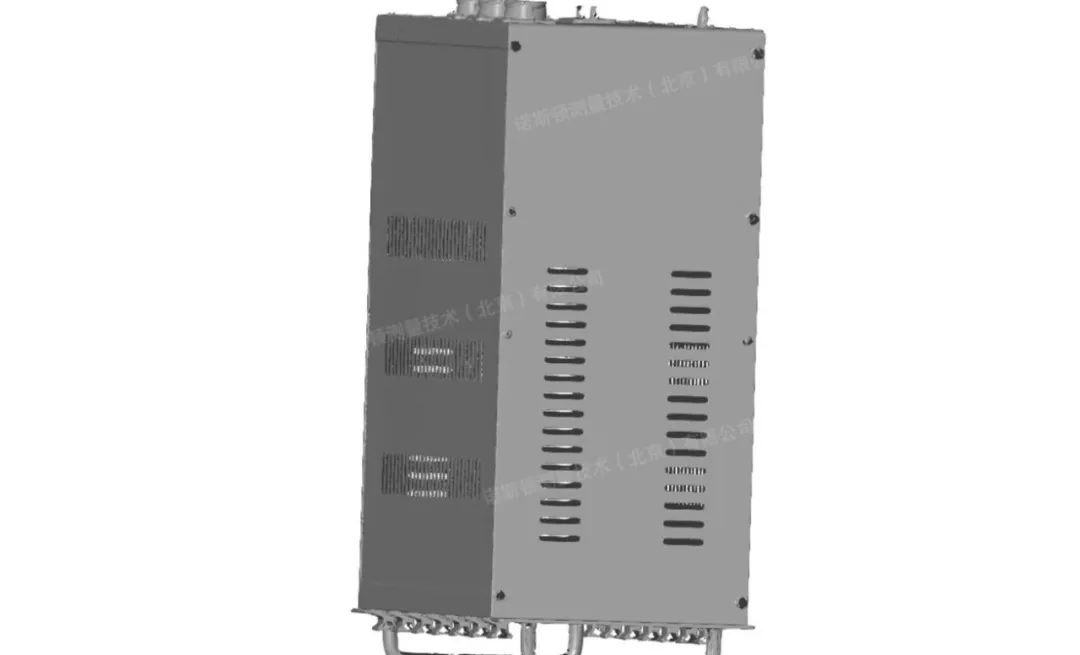

铁路信号设备逆向模型展示数据

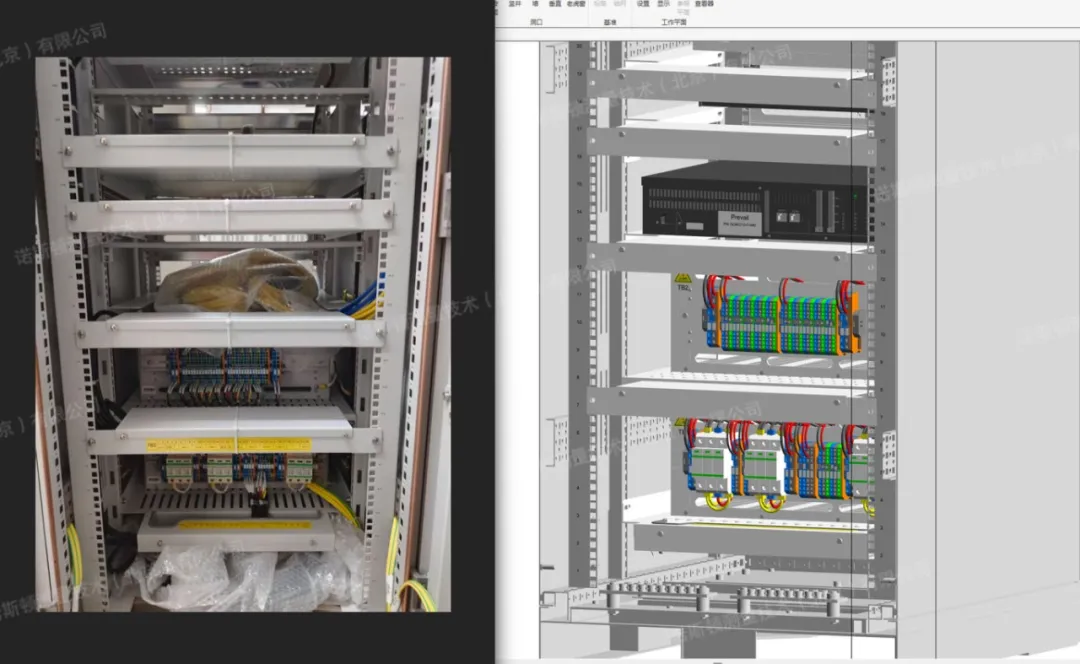

将扫描建模生成的数字模型与原始设计模型对比，快速发现制造偏差，反馈设计端优化改进。在BIM环境中模拟设备在机房的安装布局，检查设备之间、设备与建筑结构间的空间冲突，提前优化安装方案，减少现场返工。

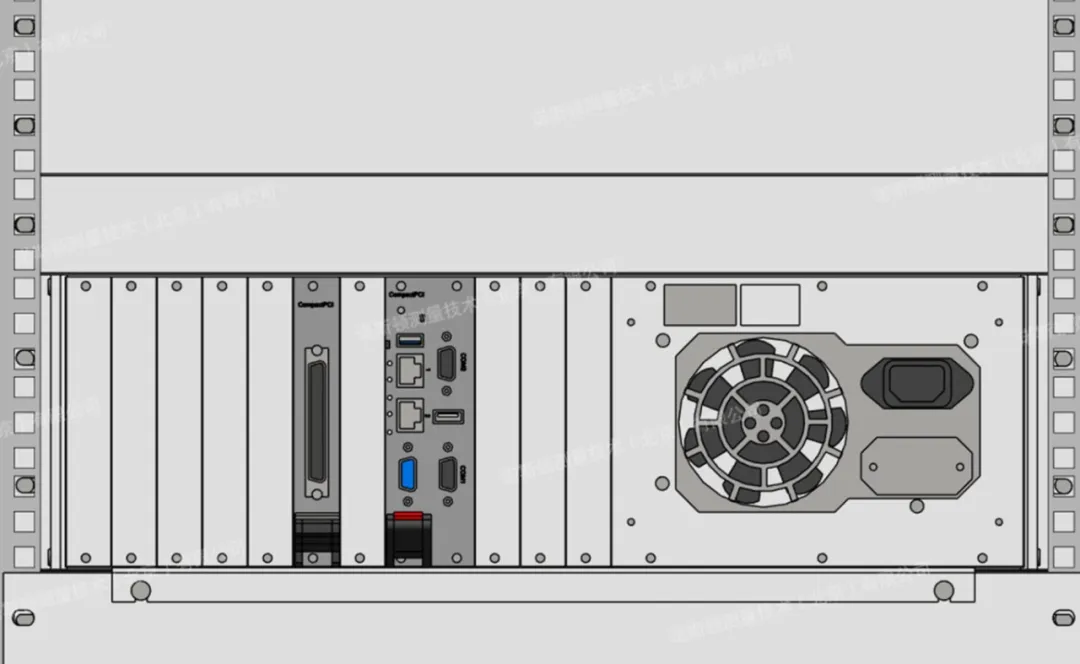

铁路信号设备逆向模型展示数据

铁路信号设备逆向模型展示数据

模型随设备一同交付海外现场，安装人员可借助移动端查看设备三维模型及安装指导信息。运维阶段，点击模型中的任意部件，即可调取该设备全部历史数据（出厂测试值、维修记录、备件信息），实现精准维护和快速故障定位。

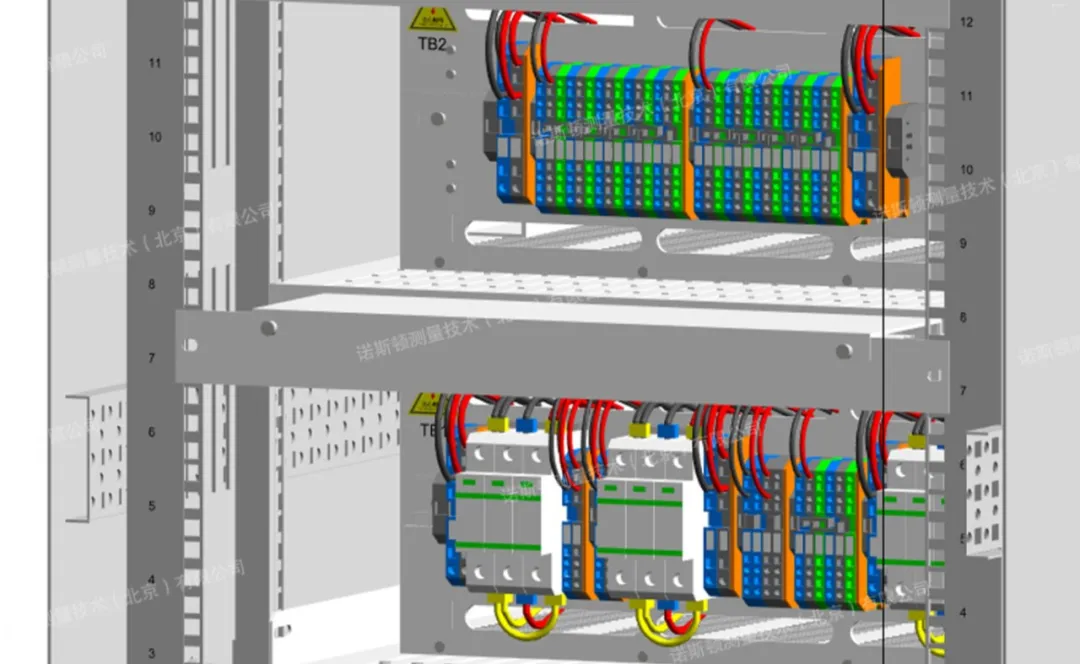

铁路信号设备逆向模型展示数据

铁路信号设备逆向模型展示数据

高精度三维模型可用于学术报告、项目申报、展览展示，直观呈现科研成果，提升交流效果。

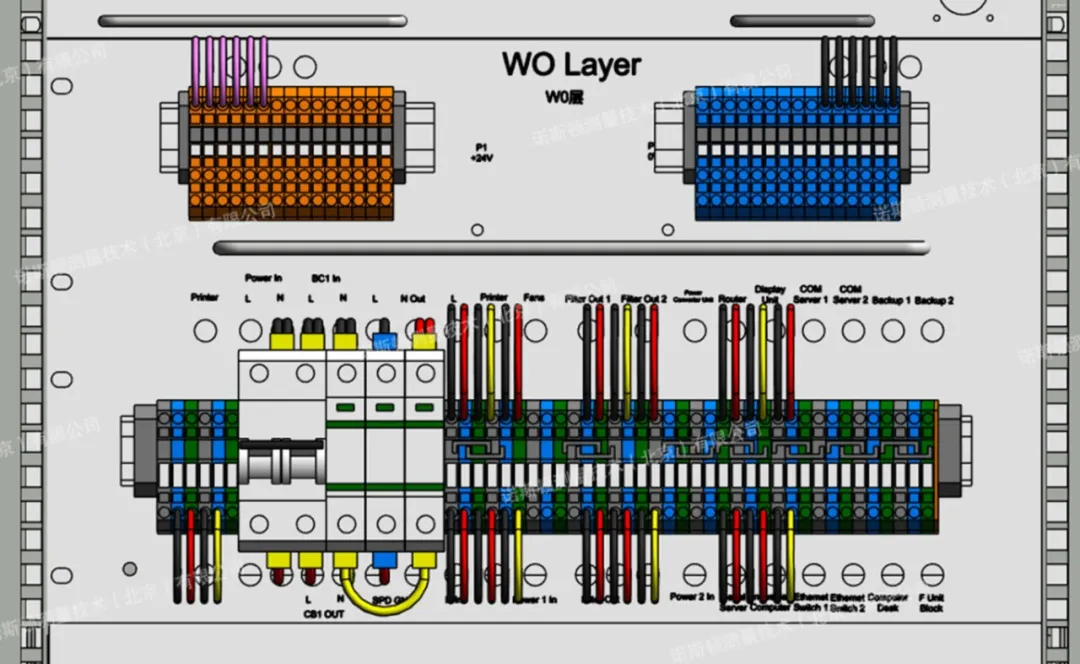

铁路信号设备逆向模型展示数据

本期小结

从调度台的操作面板，到采集机柜内的继电器，再到车载主机的接口端子，蔡司T-SCAN hawk2手持三维扫描仪以其计量级精度、智能化功能和卓越的材质适应性，将每一处细节精准地转化为数字世界中的坐标与信息。

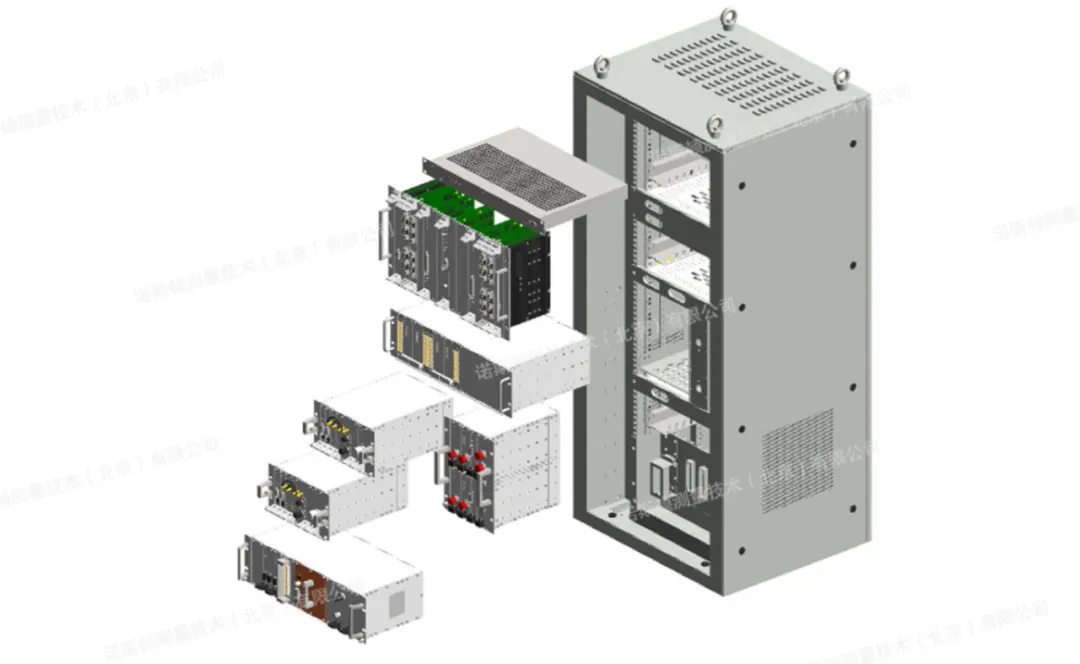

铁路信号设备三维模型bom图

铁路信号设备三维模型bom图

通过三维扫描技术，该科研机构信号系统的研发与管理获得了在虚拟世界中复现、验证和追溯的能力。这不仅是技术手段的升级，更是科研管理理念的革新——以精准的设备数字底座，支撑起轨道交通信号领域的高水平研发与创新。

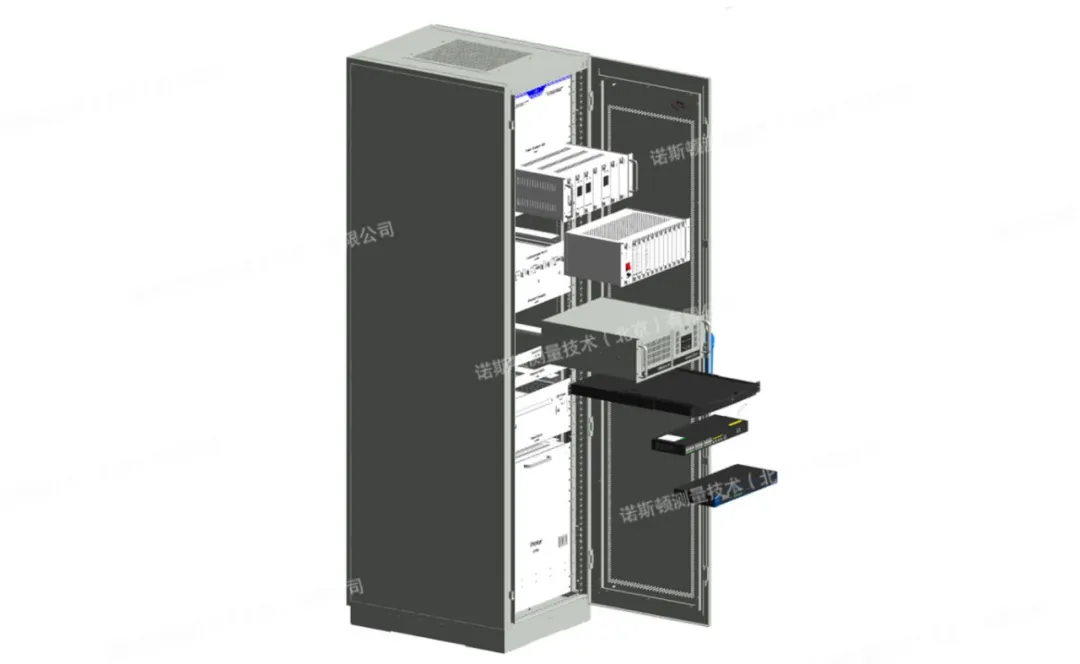

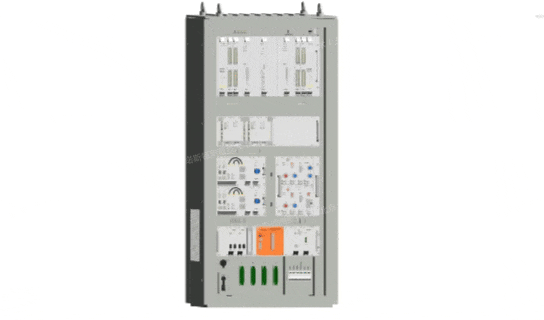

铁路信号设备三维模型展示
