在暖通、风机及通用机械制造领域，叶轮、风轮、扇叶这类回转类薄壁件，是整机能否稳定运行的核心构件。其注塑成型精度、曲面一致性与孔位精度，直接决定整机的运行稳定性、噪音表现、动平衡指标与设备使用寿命。

图片来源网络，如有侵权请联系删除

近年来，下游整机厂商对零部件成型精度、批量一致性、装配适配性的管控持续收紧，传统检测方式在量产质控中的局限愈发明显。

项目实践：空调离心风轮全流程三维检测

本次项目以暖通行业典型精密构件——空调离心风轮为检测对象。该零件为塑胶薄壁镂空回转结构，由密集曲面叶片、定位结构及动平衡校正小孔组成，广泛应用于空调室内机、风管机等设备，是行业内极具代表性的难检测复杂曲面零件。

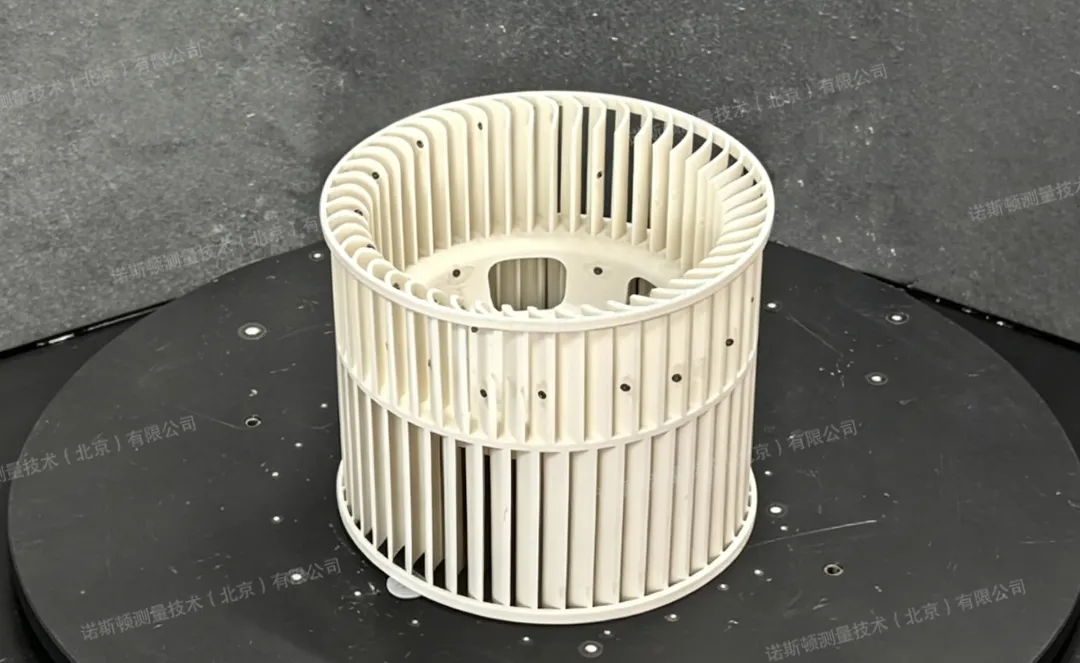

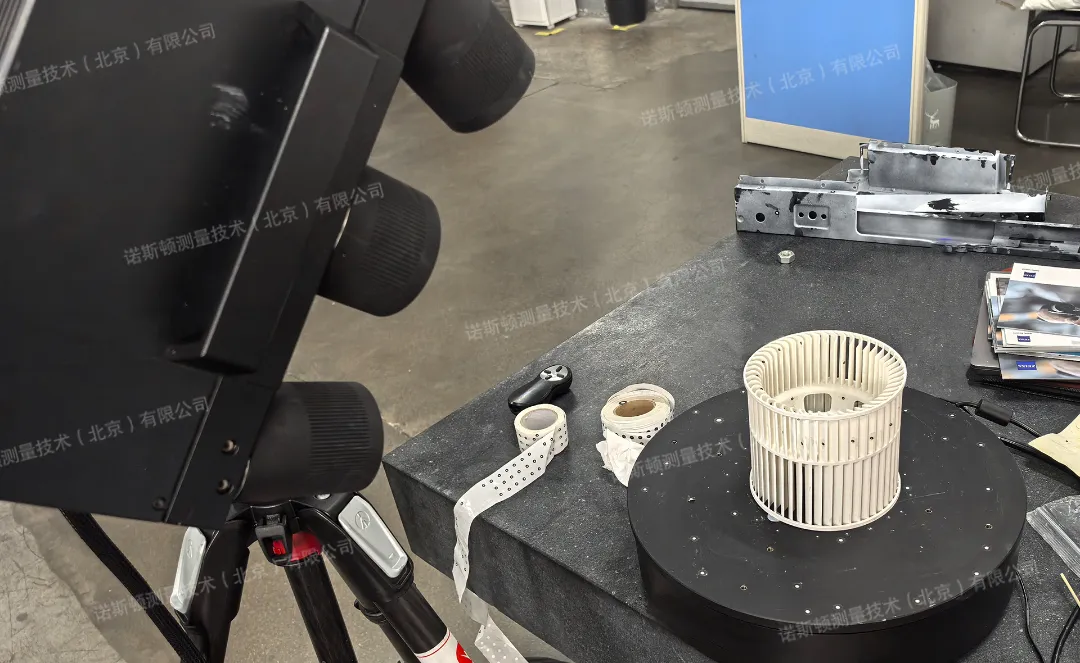

空调离心风轮三维扫描现场

项目核心需求：通过高精度三维光学扫描完整采集风轮全部几何特征，与客户提供的原厂理论 CAD 数模精准比对，量化成型偏差、定位超差区域，为客户优化注塑工艺、校准模具参数、把控批量一致性提供可溯源的数据支撑。

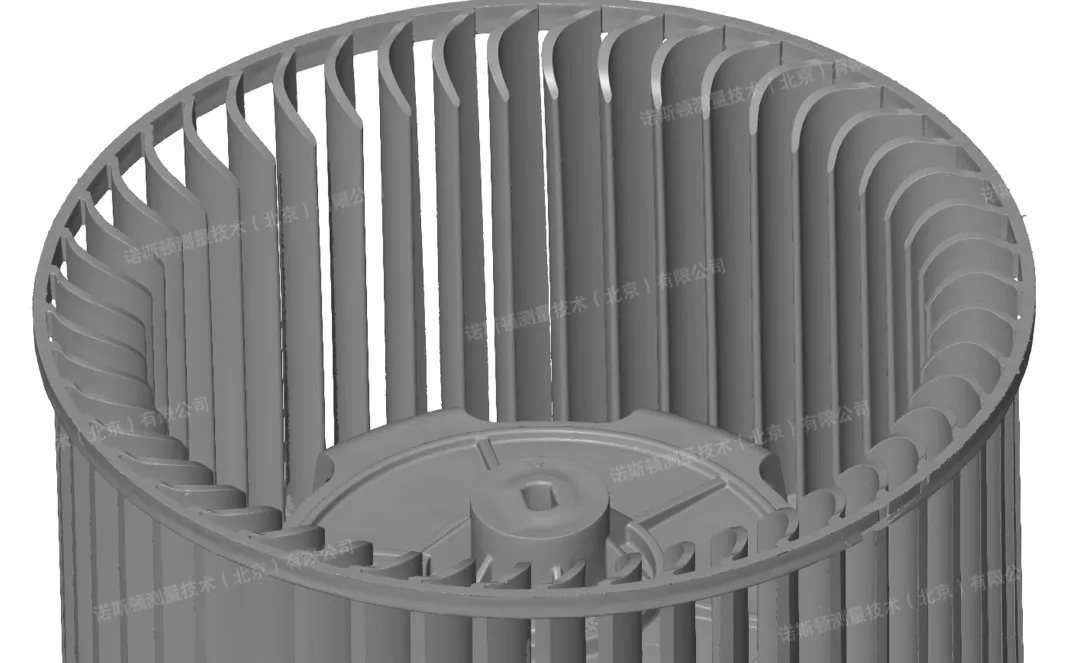

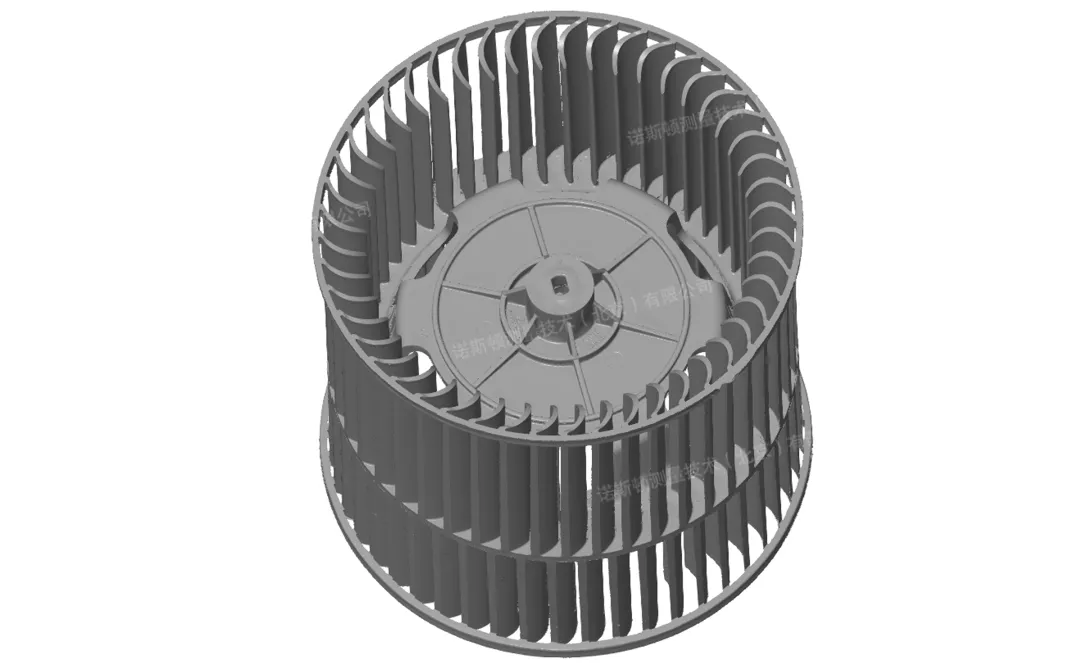

空调离心风轮三维模型数据

痛点分析：复杂曲面检测的共性难题

批量注塑生产中模具磨损、成型参数波动、材料应力不均等因素，极易产生细微曲面形变、轮廓偏差与孔位偏移等隐性缺陷——肉眼难以识别、传统手段难以捕捉，却会在设备高速运转后引发震动超标、噪音过大、动平衡失效、装配适配性差等问题，成为制约制造企业稳定量产的核心瓶颈。

空调离心风轮三维扫描现场

复杂曲面无法全域检测

叶片为不规则自由曲面、无固定测量基准，传统手段只能局部抽测，细微弧度偏差难以发现，批量一致性无从核验。

薄壁镂空结构采集难

壁薄、间隙小、镂空多，加上浅色塑胶表面反光，常规扫描极易出现数据缺失与噪点，直接拖累检测精度。

质量问题无法可视化溯源

传统报告只输出单一尺寸数据，形变区域与幅度不可见，工艺人员难以定位根因，模具修正与工艺调优低效，质量问题反复出现。

技术方案：蔡司ATOS Q光学测量系统

本项目采用蔡司ATOS Q三维扫描光学测量系统，设备搭载高精度蓝光结构光技术，专为精密塑胶件、回转类复杂构件的量产质控设计，与风轮细密叶片、微小孔位、薄壁曲面的检测需求高度匹配。

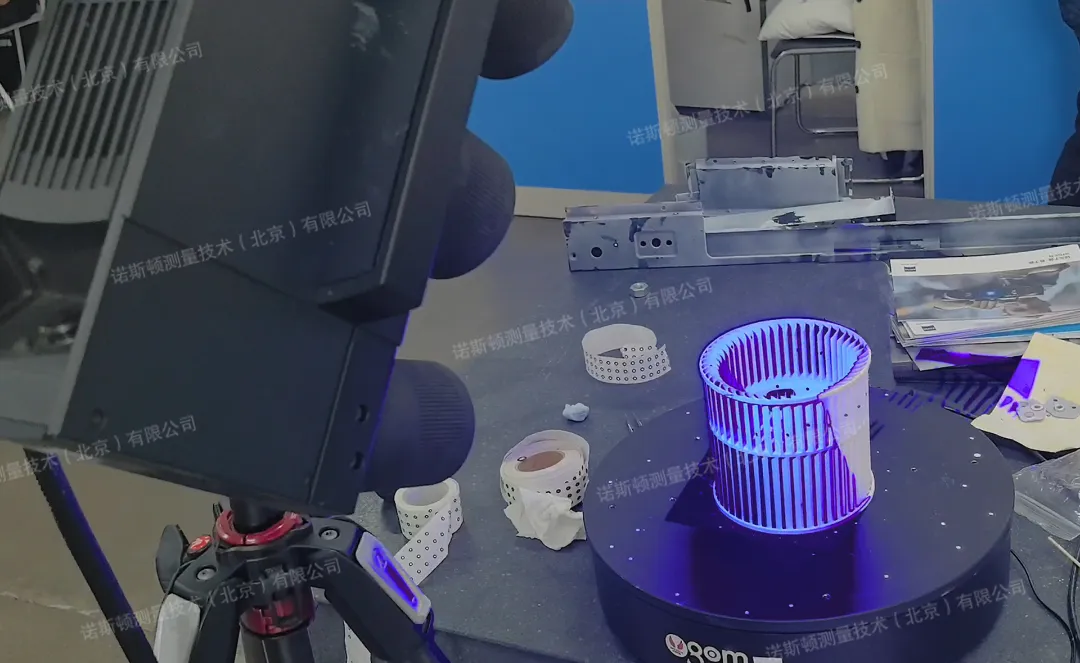

空调离心风轮三维扫描现场

智能蓝光均衡技术可有效过滤环境光与浅色塑胶反光，基本无需喷粉预处理，配合智能曝光调节，精准捕捉薄壁边缘与细微特征，从源头减少噪点与数据缺失。

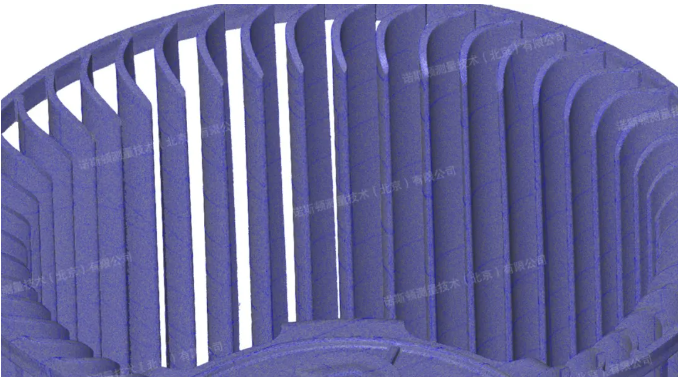

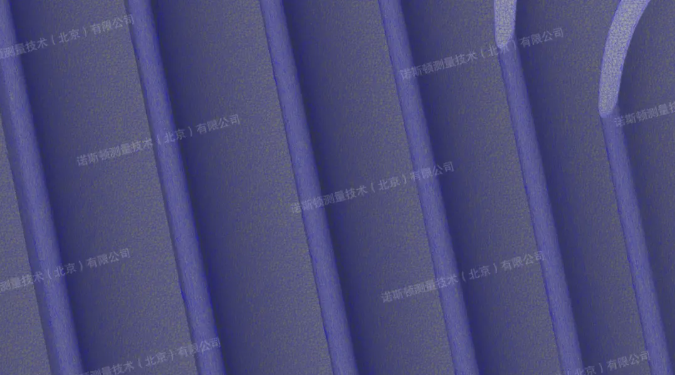

空调离心风轮三角网格数据

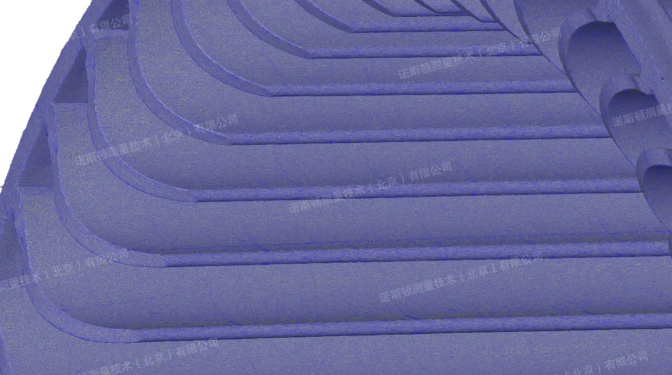

空调离心风轮三角网格数据

空调离心风轮三角网格数据

ZEISS INSPECT计量软件对点云智能去噪、多视拼接、曲面修复，自动识别基准特征，规避人工处理的主观误差，生成与实物一致的计量级网格模型。

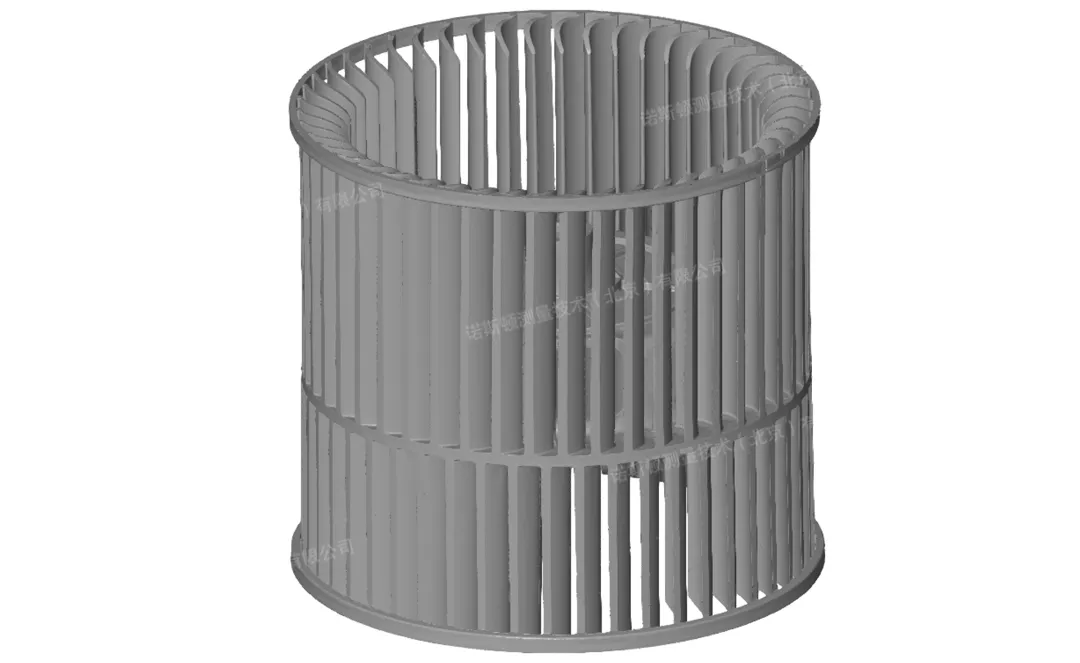

空调离心风轮三维模型数据

空调离心风轮三维模型数据

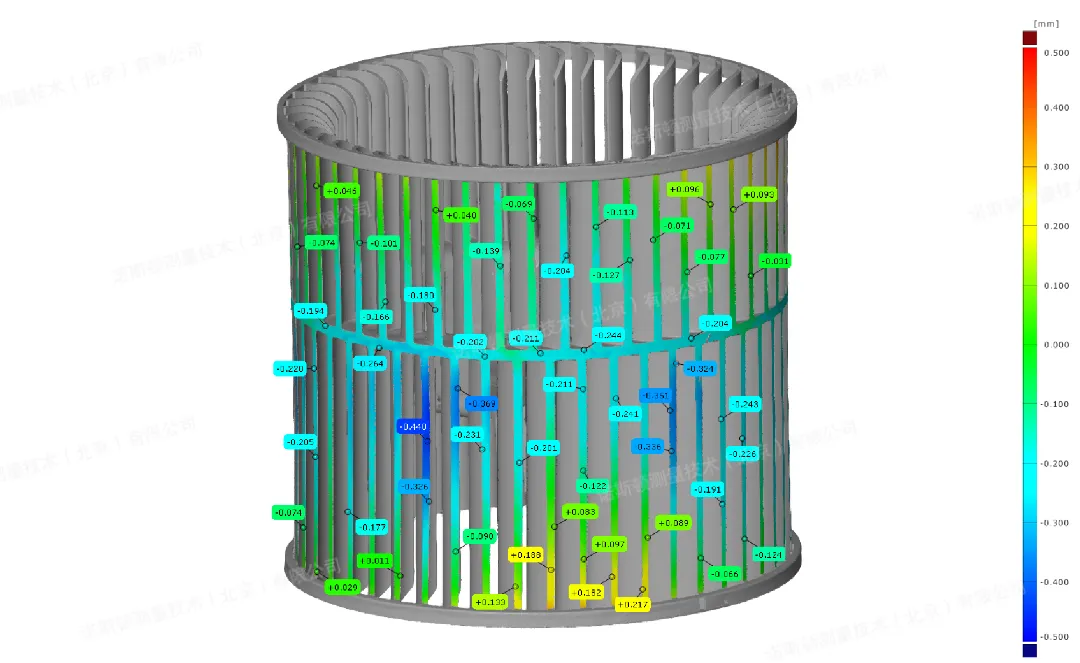

实测模型与原厂CAD数模对齐后，开展全域3D偏差、形位公差与曲面轮廓度分析，自动生成彩色偏差色谱云图，直观标注形变、孔位偏移与超差的位置和数值。报告涵盖全域偏差、关键特征精度与批量一致性分析，数据可溯源，适配模具校准、工艺优化、量产质控与出厂检验全场景。

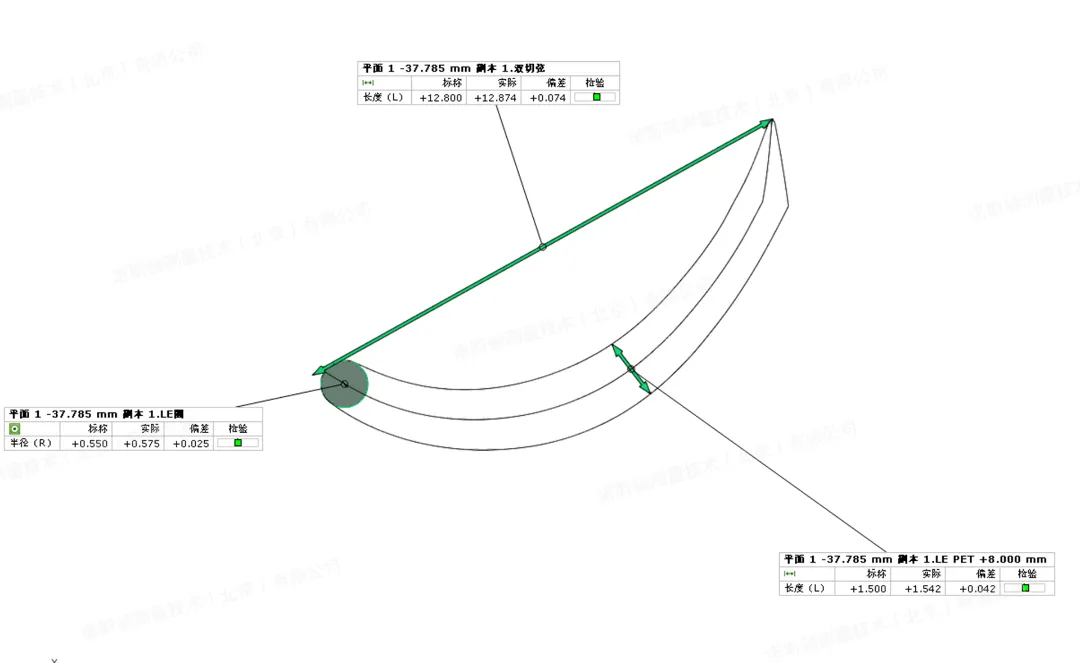

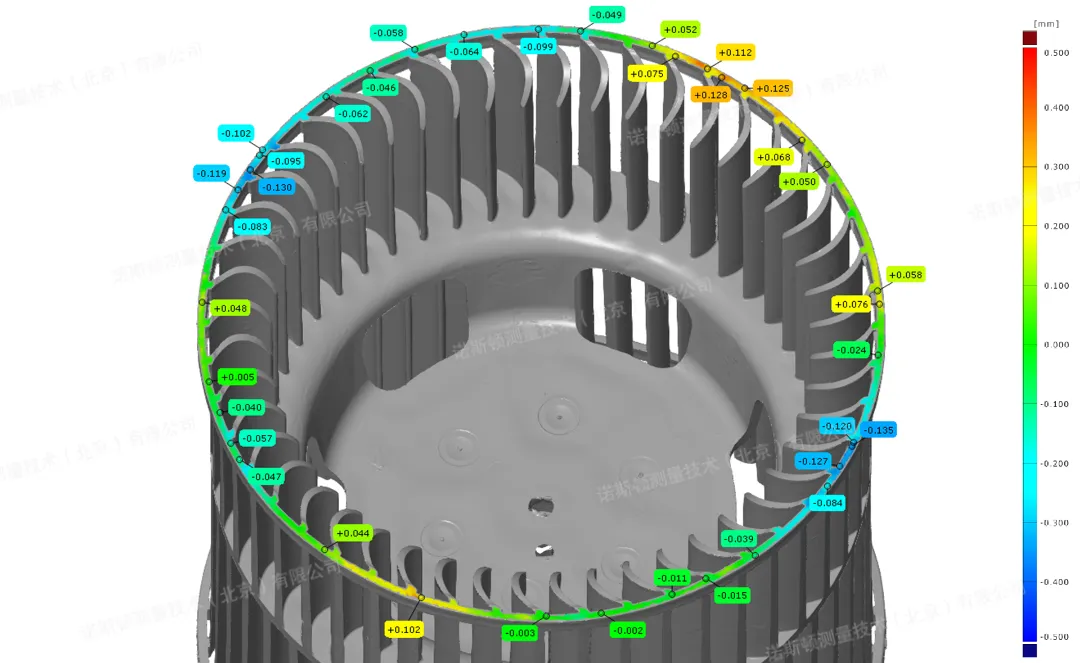

空调离心风轮圆柱度偏差标注

应用价值：赋能零部件制造提质升级

从"局部单点抽检"升级为"全域全特征检测"，精准捕捉细微曲面形变、轮廓偏差与孔位偏移，从源头规避整机震动、噪音超标、装配失效隐患，提升出厂合格率与整机品质稳定性。

空调离心风轮叶型检测

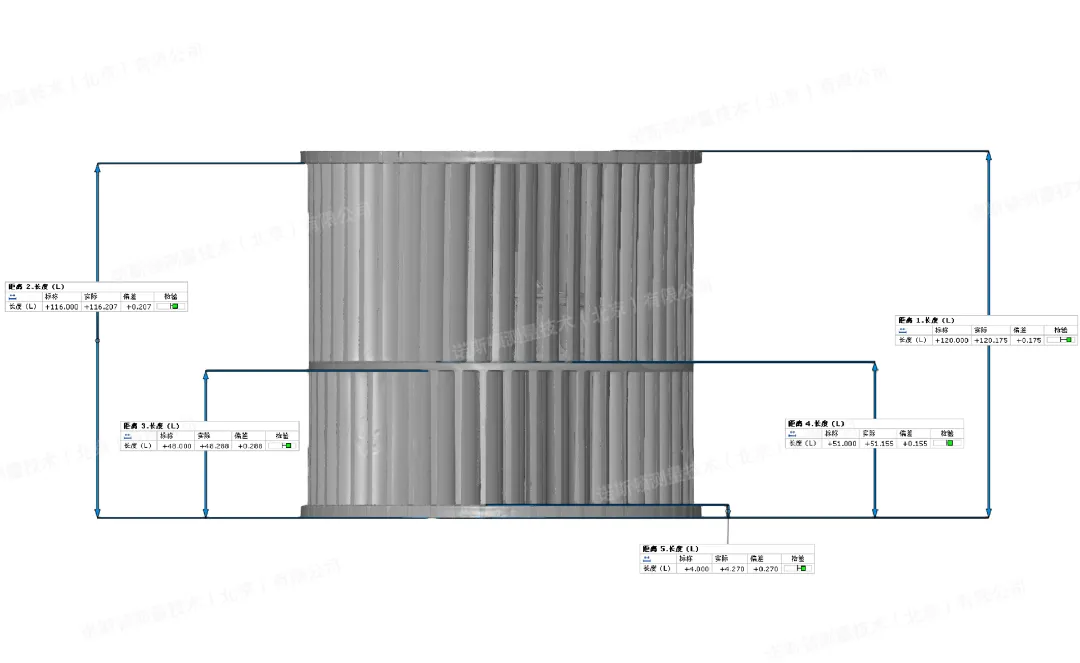

空调离心风轮检测数据

可视化偏差报告快速定位超差与形变区域，高效甄别模具磨损、注塑参数异常、成型应力不均等问题根源，指导修模与工艺参数优化，缩短新品验证周期，降低量产不良率与成本。

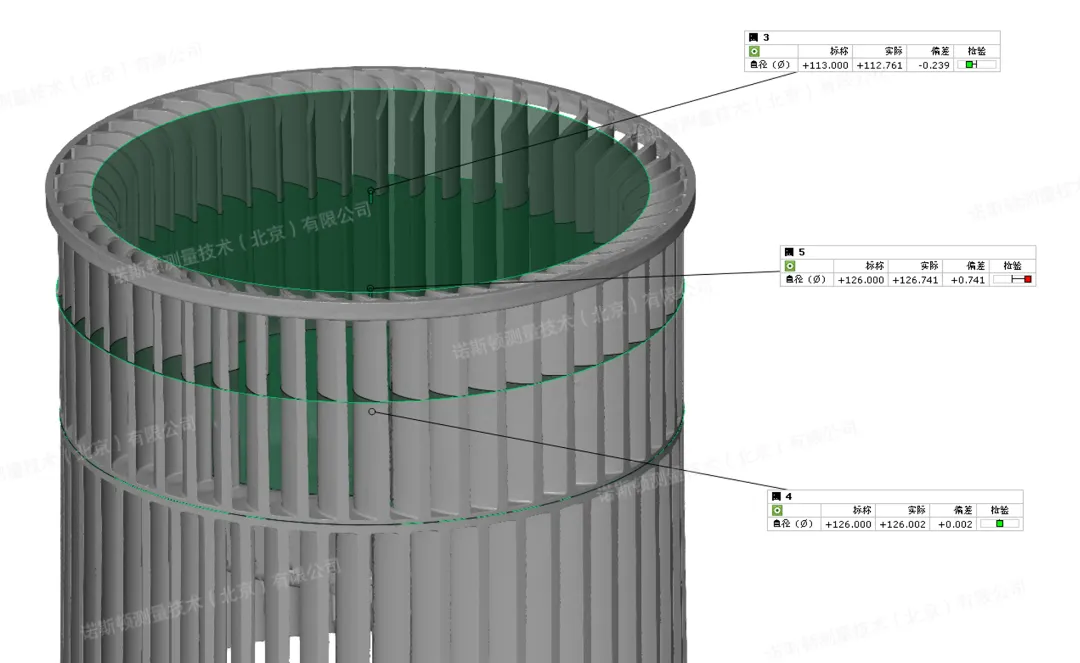

空调离心风轮截面圆检测

标准化方案可复用至叶轮、扇叶、轮毂、复杂曲面塑胶件、精密钣金件等检测场景，助力各类制造企业实现质控标准化、数字化转型。

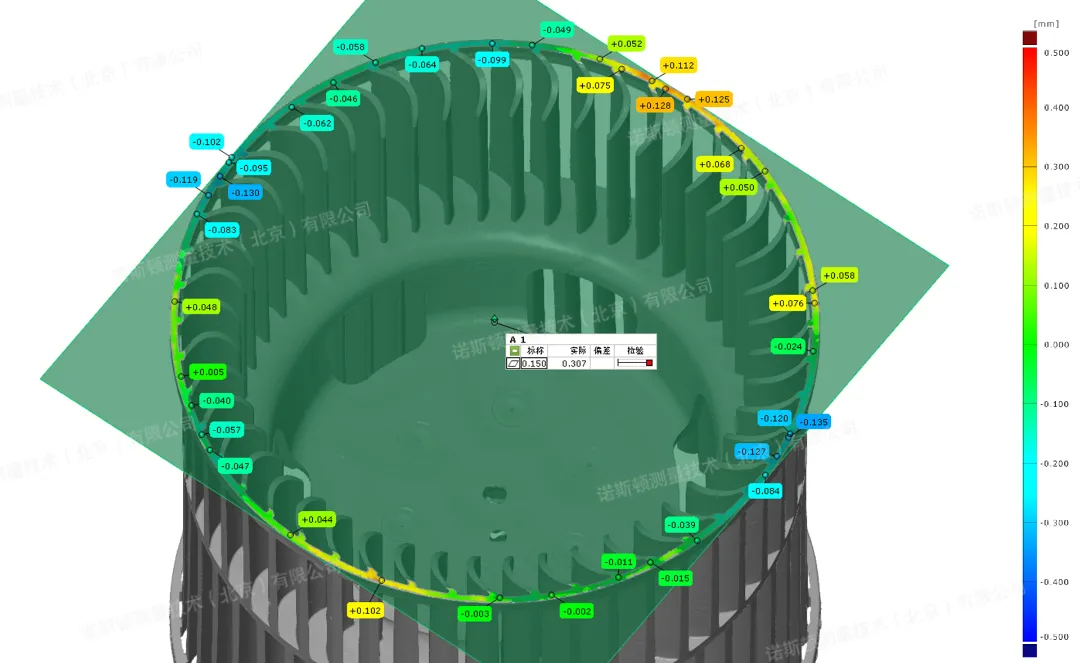

空调离心风轮平面度偏差标注

本期小结

三维扫描检测技术凭借非接触、全覆盖、高精度、可视化、高效率的核心优势，完美解决了复杂曲面零部件检测盲区多、数据不全、溯源困难的行业痛点，为制造企业提供了从实物检测、数据分析到工艺优化的数字化质控解决方案。

空调离心风轮平面度检测数据

随着智能制造的持续推进，三维数字化检测将成为零部件来料检验、模具验证、量产抽检、成品核验的标准化工序，助力行业实现生产提质、降本、增效，推动传统制造向数字化精密制造升级。

空调离心风轮三维模型数据
