许多模具由特殊的合金钢材制成，原材料成本高。在模具制造中，若毛坯的加工余量过多，会造成原材料浪费；反之，若毛坯的加工余量不足，则会导致最终的模具质量不合格，整套报废。

因此，若能在加工前，对模具毛坯件的加工余量进行更为精准的把控，则能实现用最少的材料生产出合格产品，有效控制模具制造成本。

模具和型芯（例如由沙子或陶瓷制成）的测量可确保工艺质量。

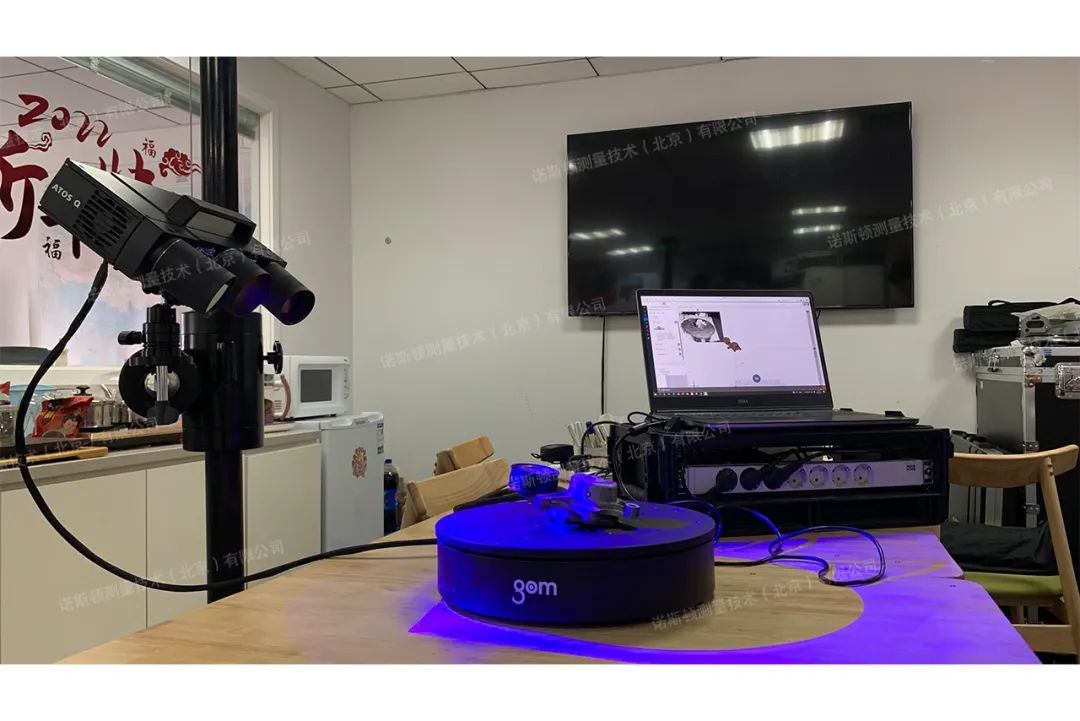

通过 GOM ATOS 3D光学测量仪获得的模具和型芯测量数据能够对半模和型芯进行虚拟装配分析，用于检查分型面的偏移、配合和形状配合以及型芯间隙。

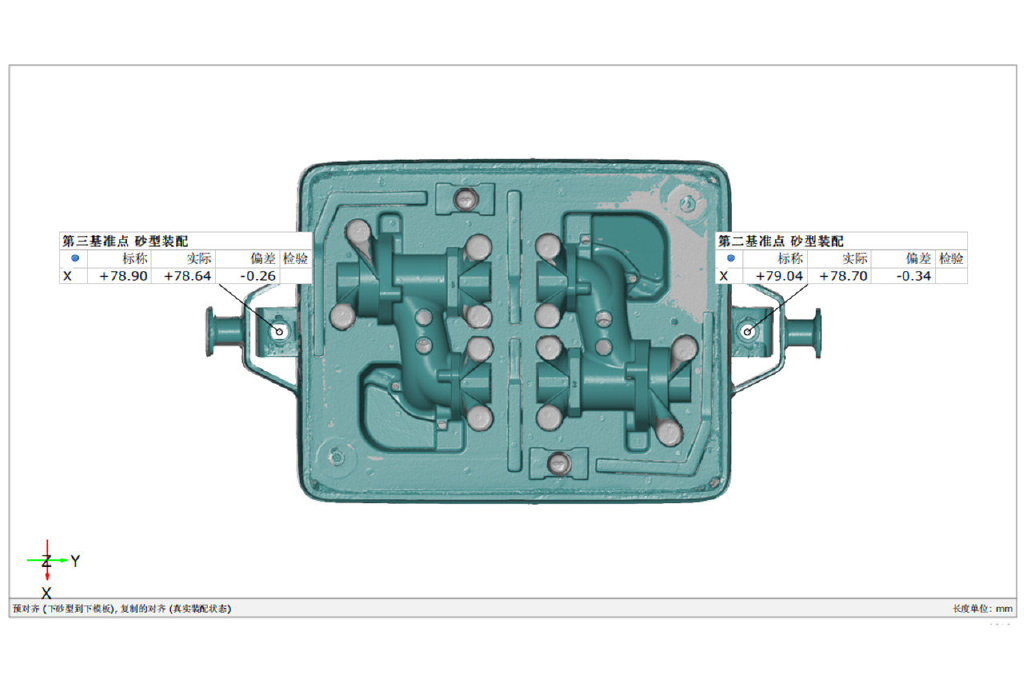

位移：上下砂型真实装配状态 (TRITOP)

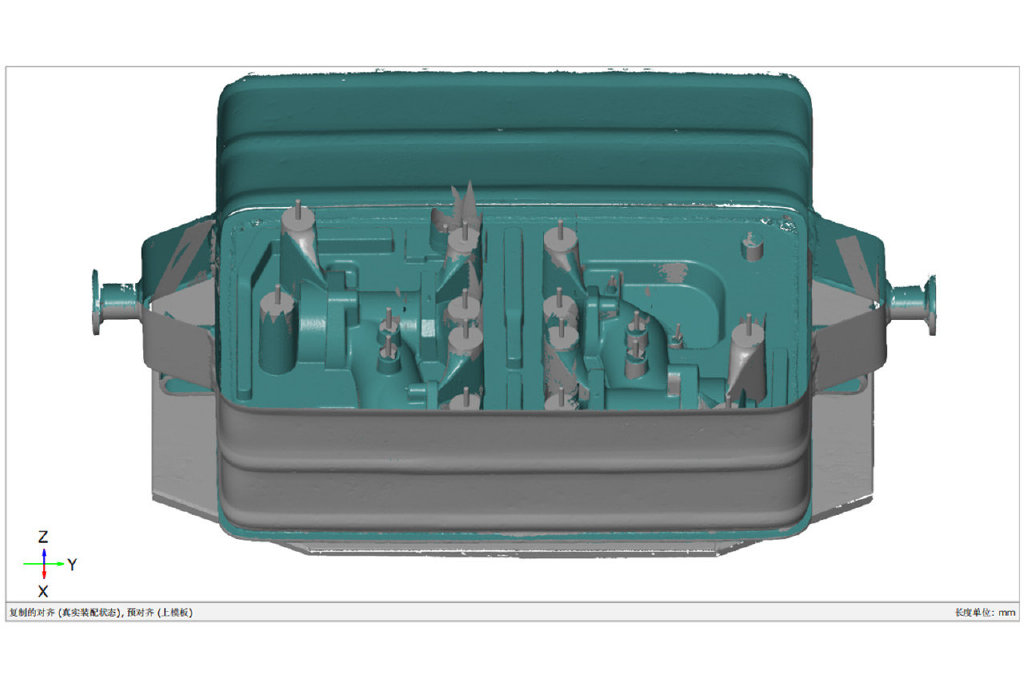

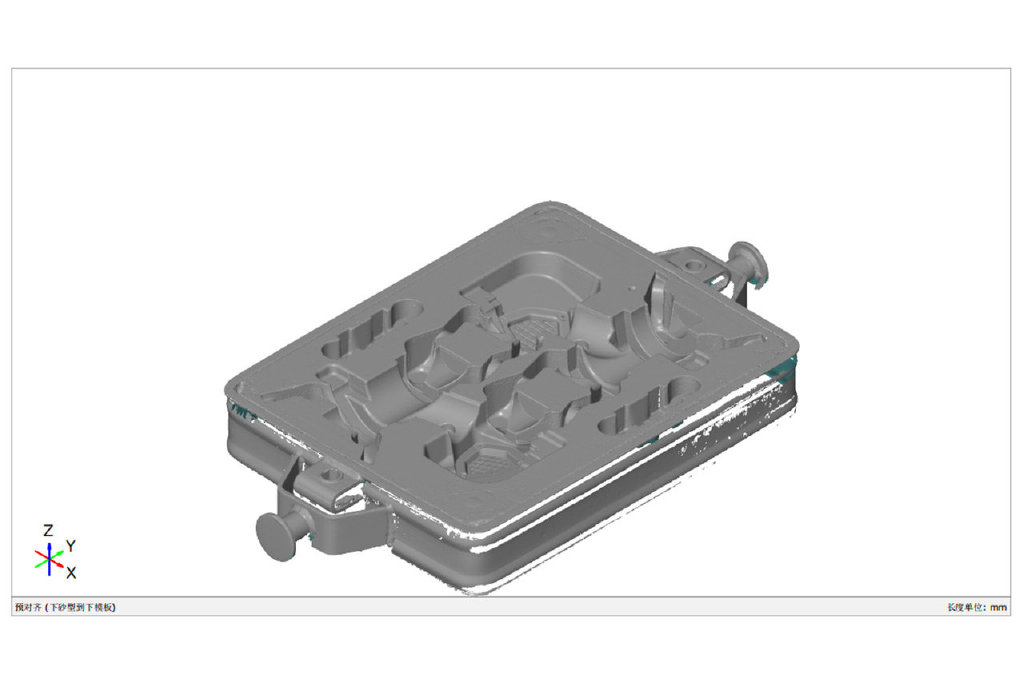

数字化装配：上砂型和实际上模板

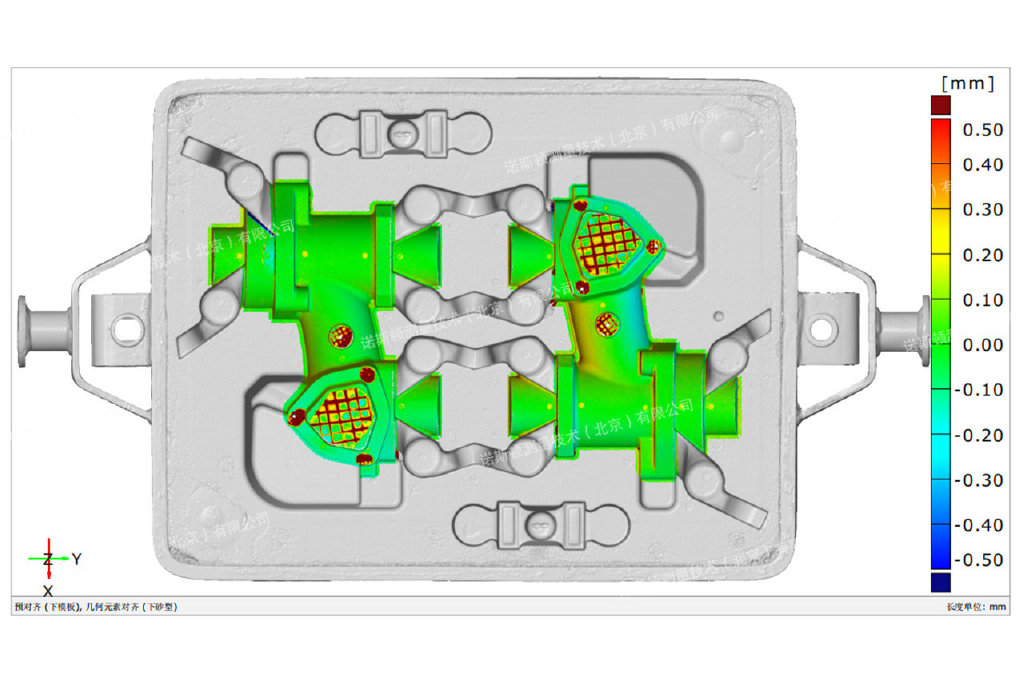

偏差：上、下砂型和实际上、下模板

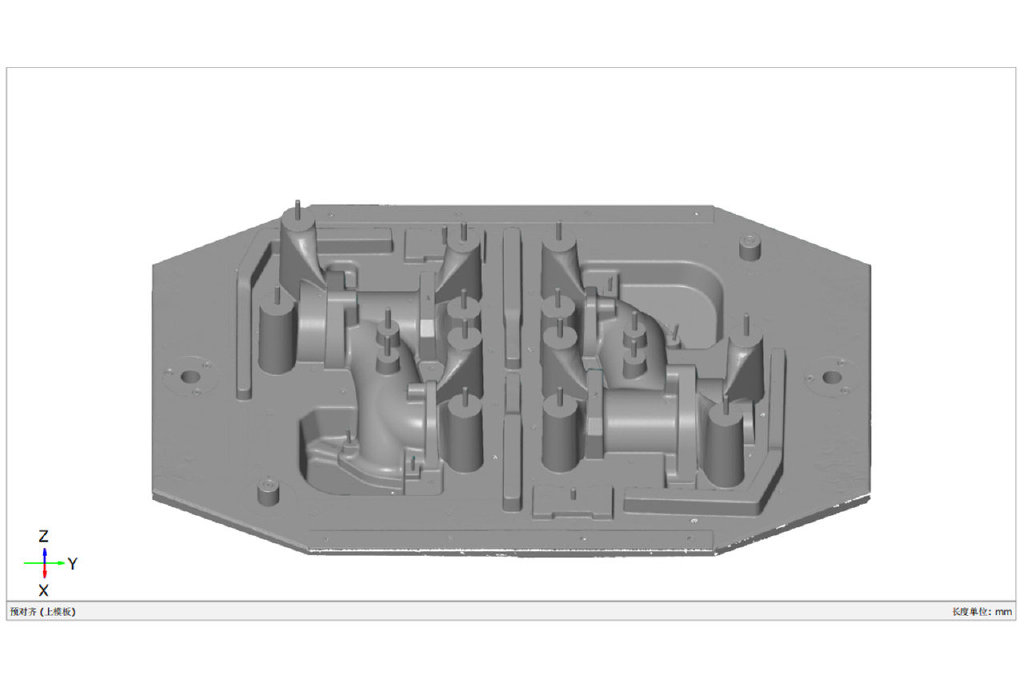

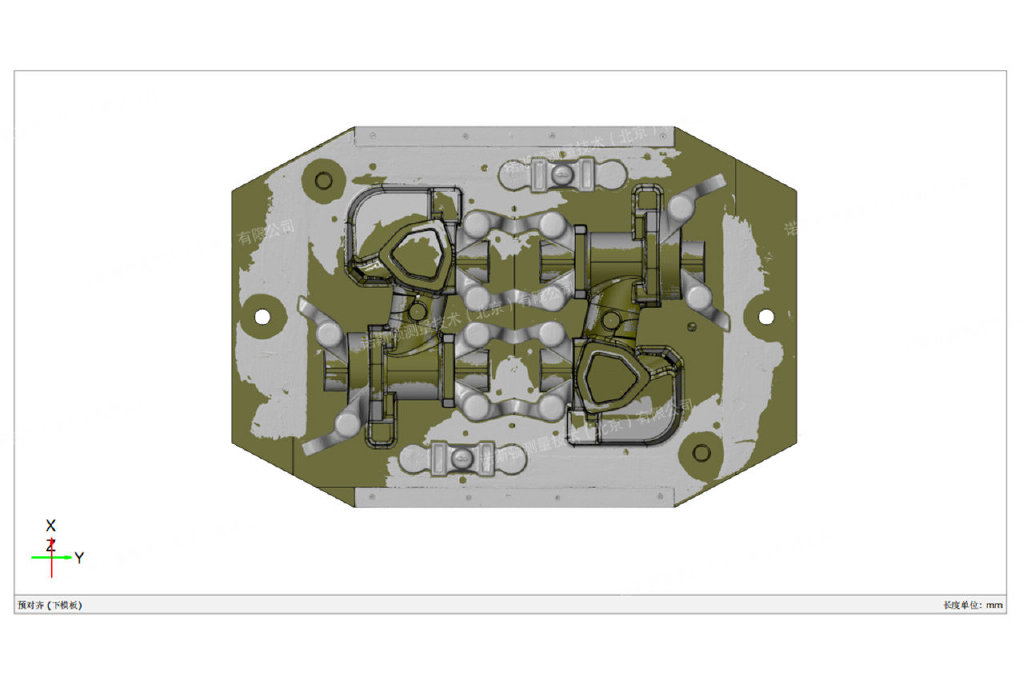

实际下模板和 CAD

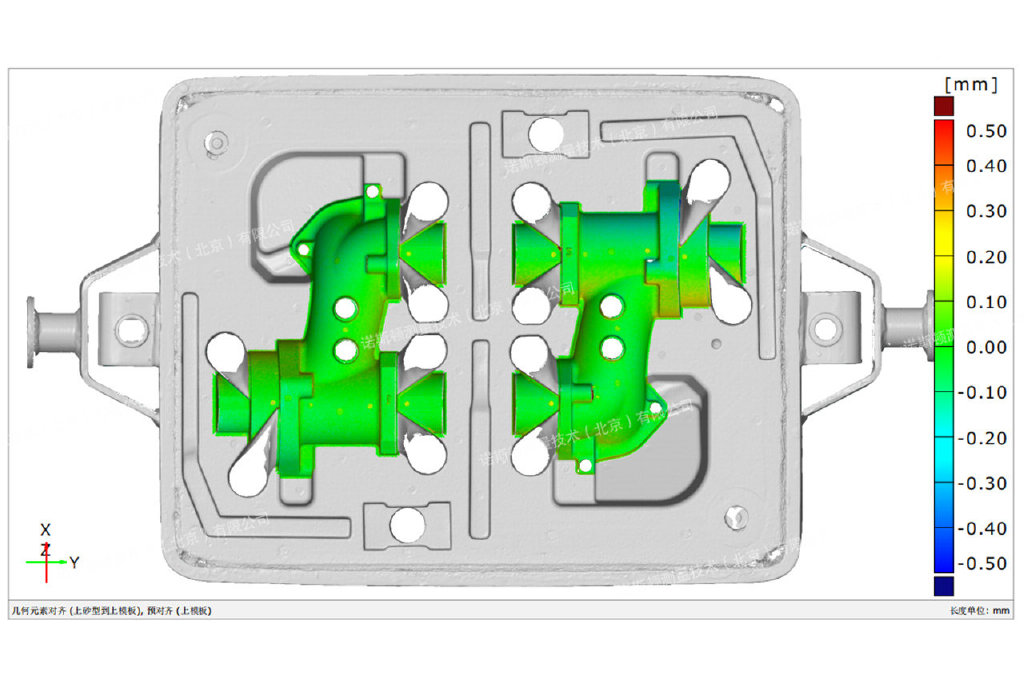

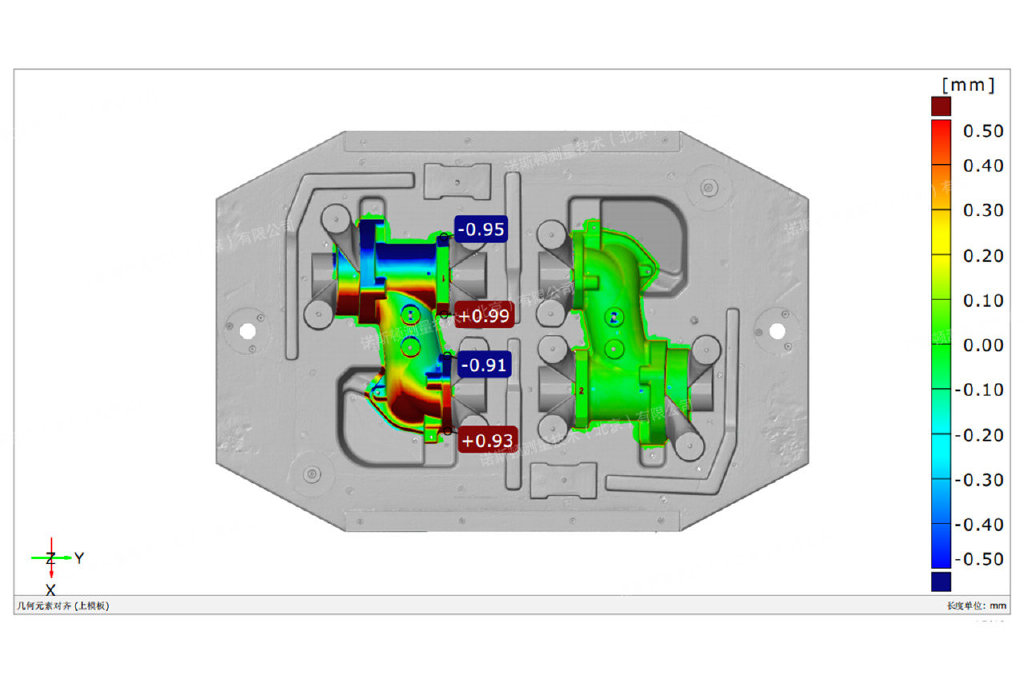

偏差：实际上、下模板和 CAD

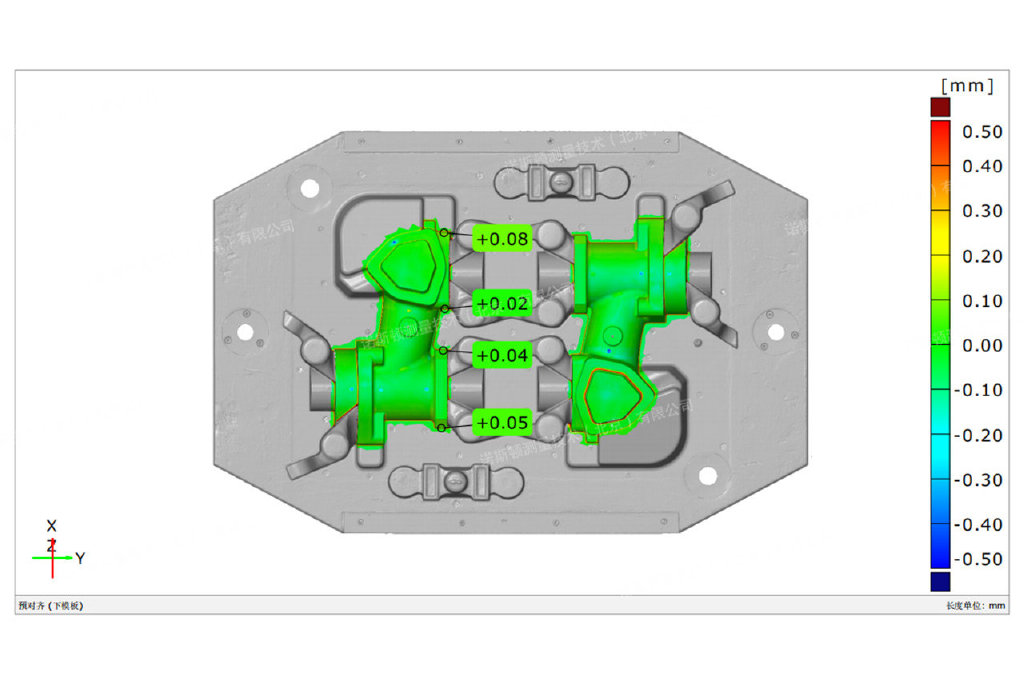

无偏差：局部拟合的实际上模板和 CAD

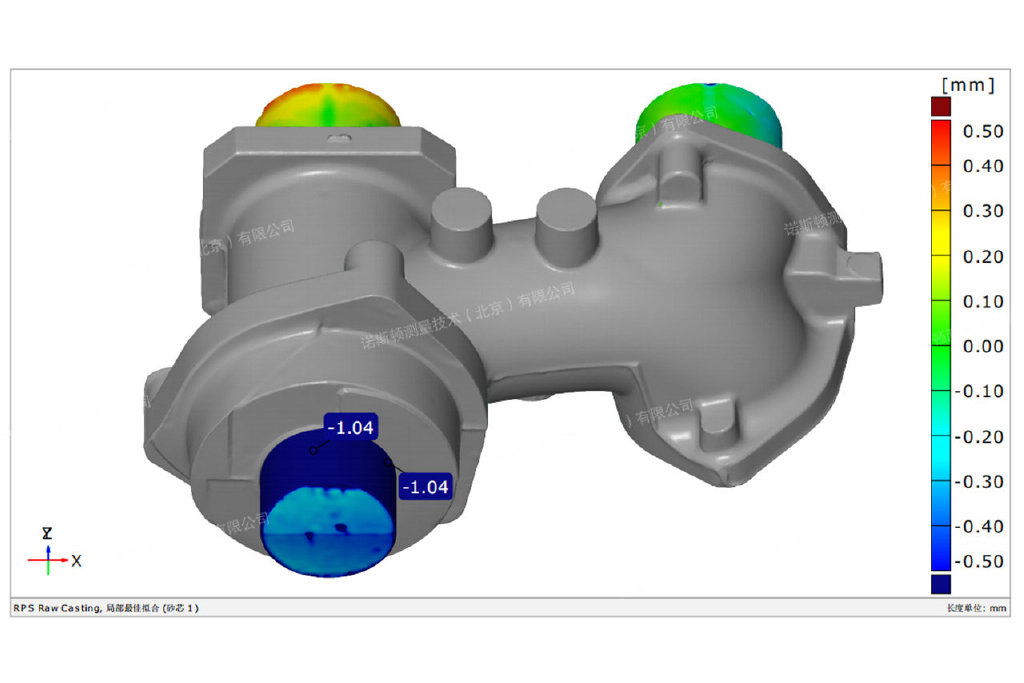

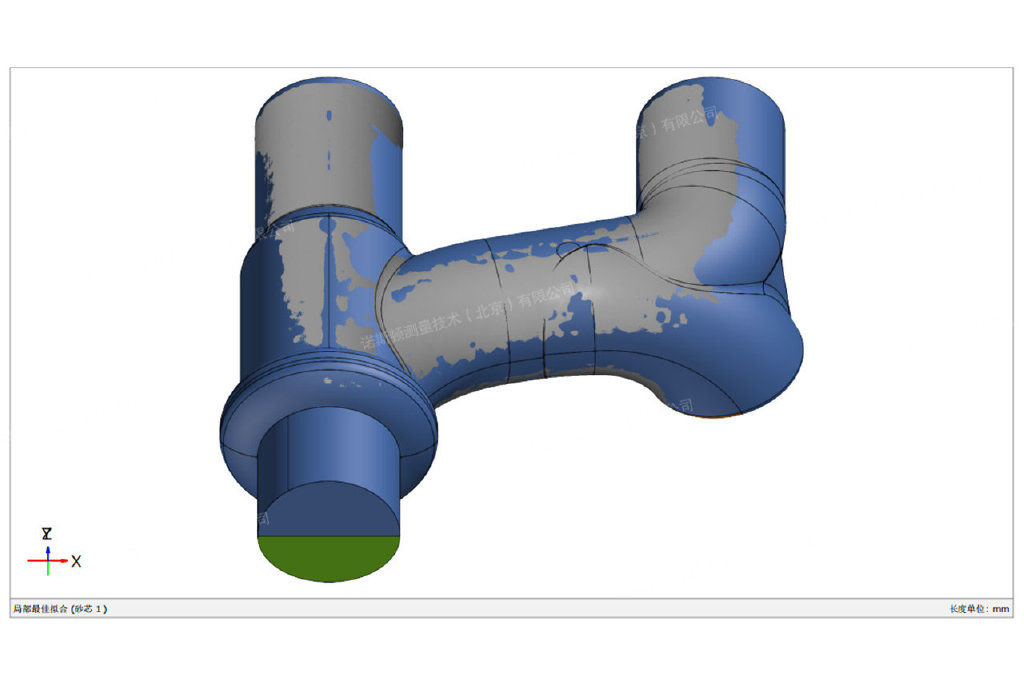

砂芯检测：实际砂芯和 CAD

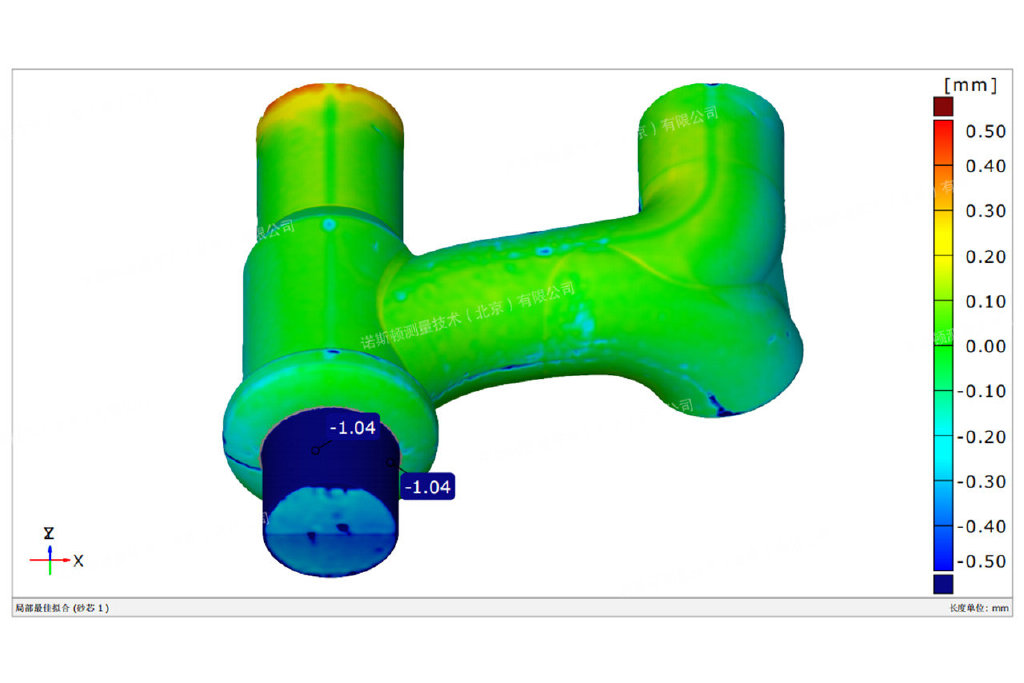

偏差：实际砂芯和 CAD -> 芯头过小

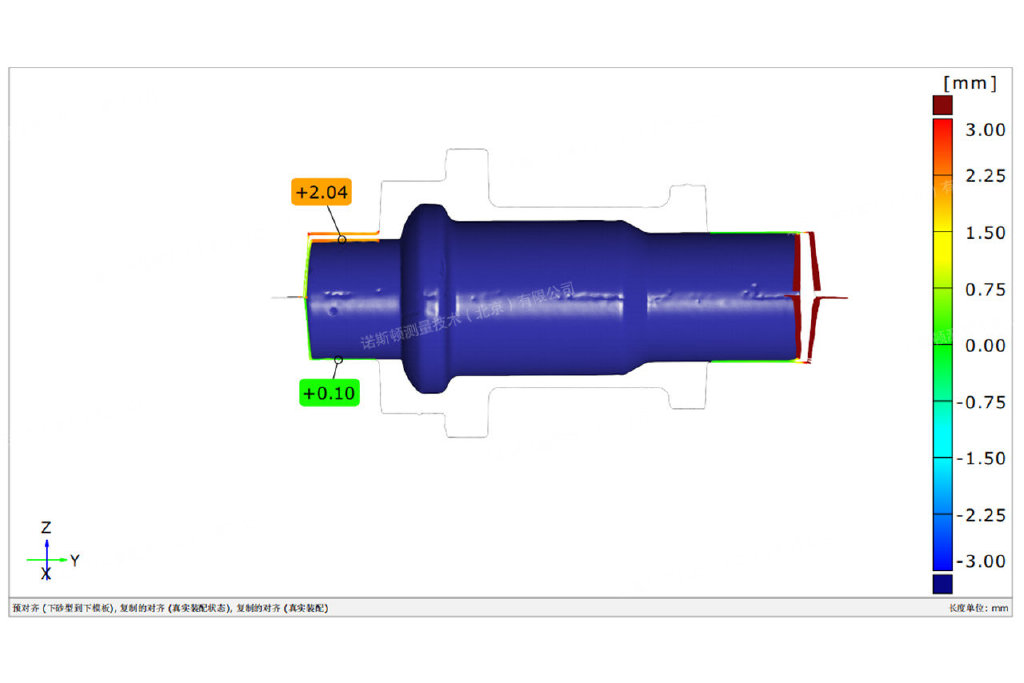

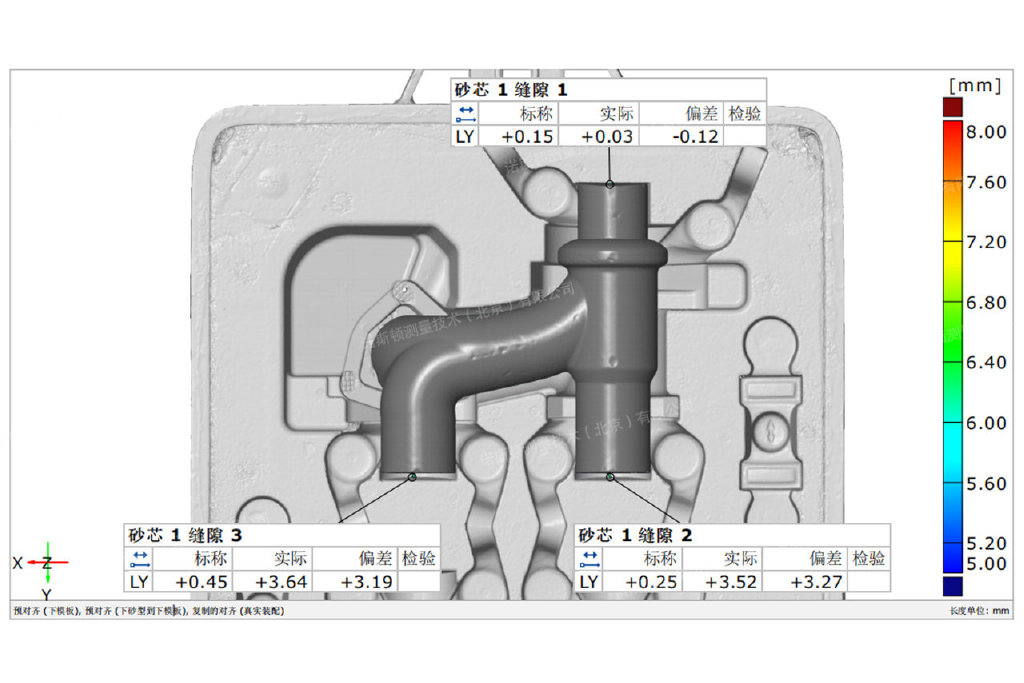

砂芯缝隙：实际砂芯在砂型中的装配状态

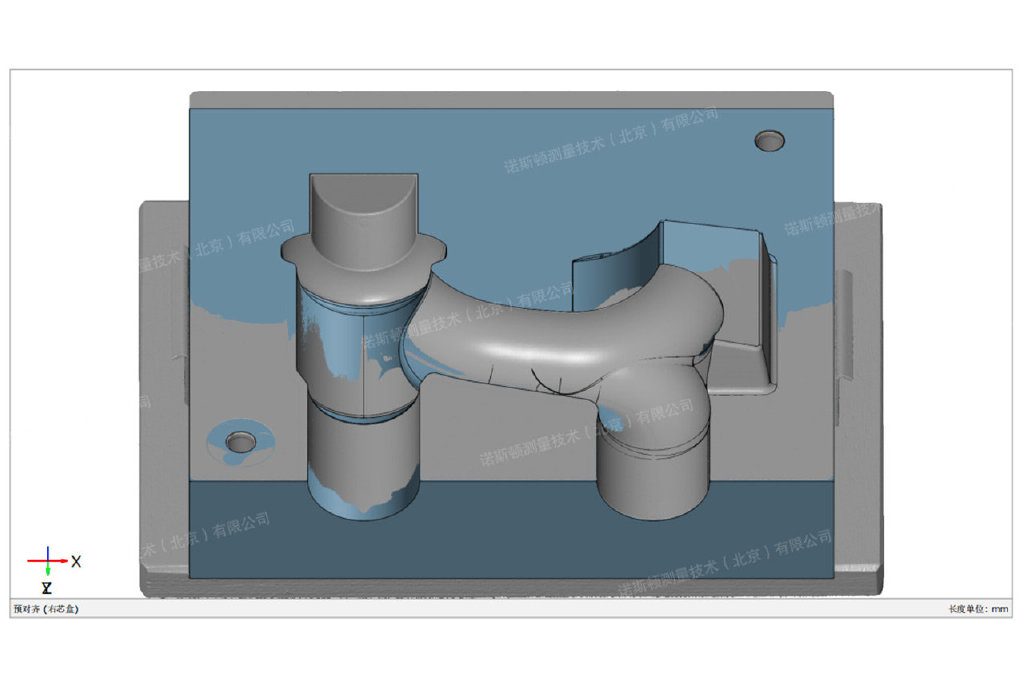

实际上芯盒以局部最佳拟合对齐到 CAD

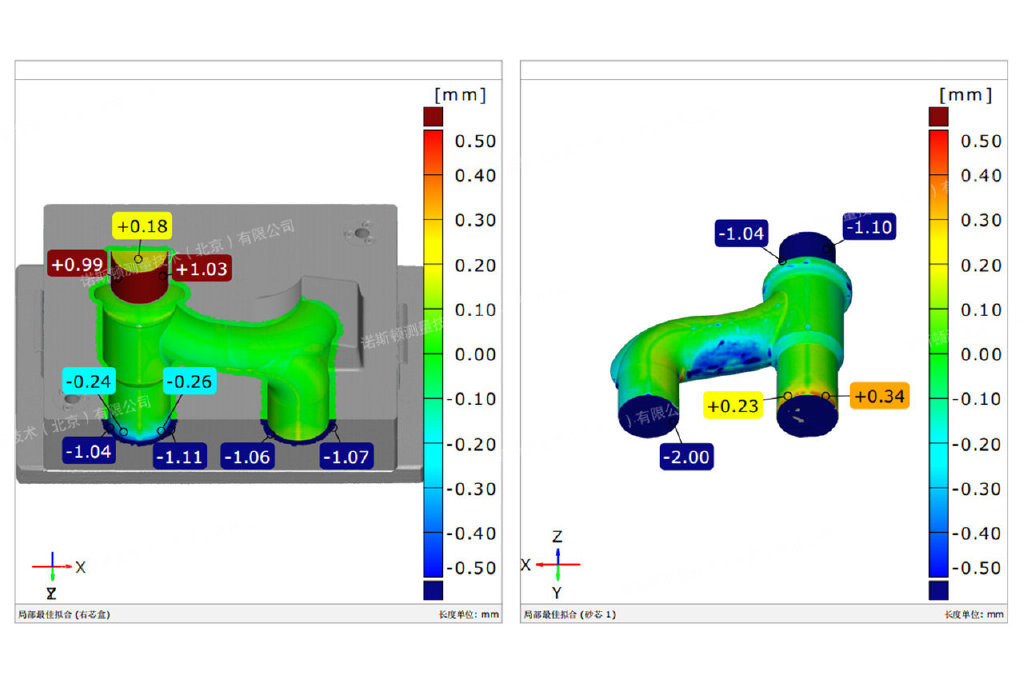

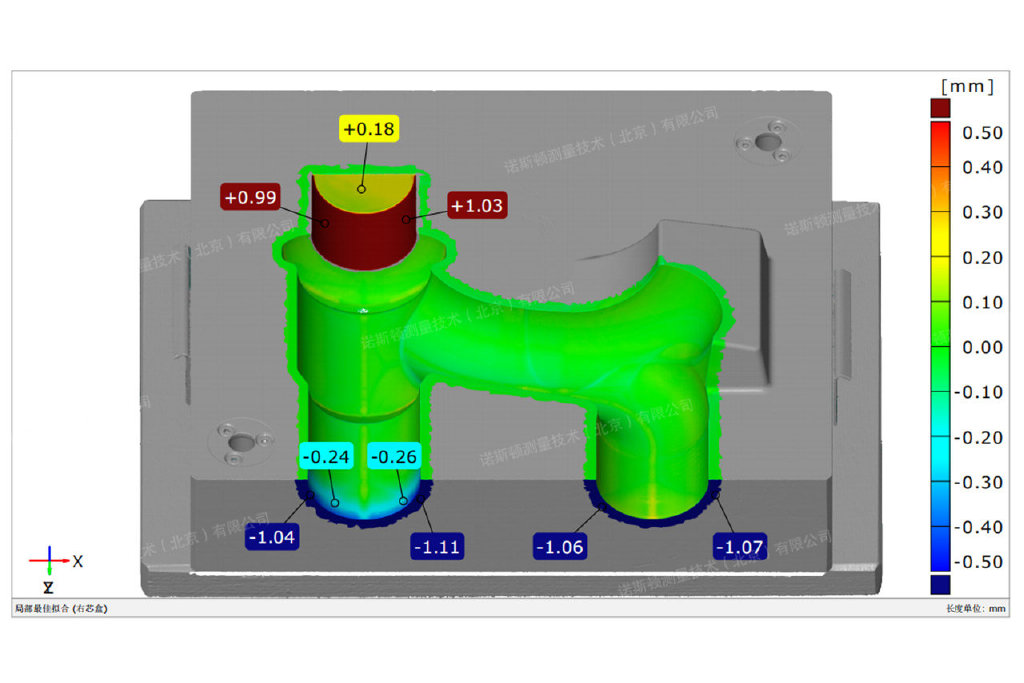

偏差：实际上芯盒对齐到 CAD

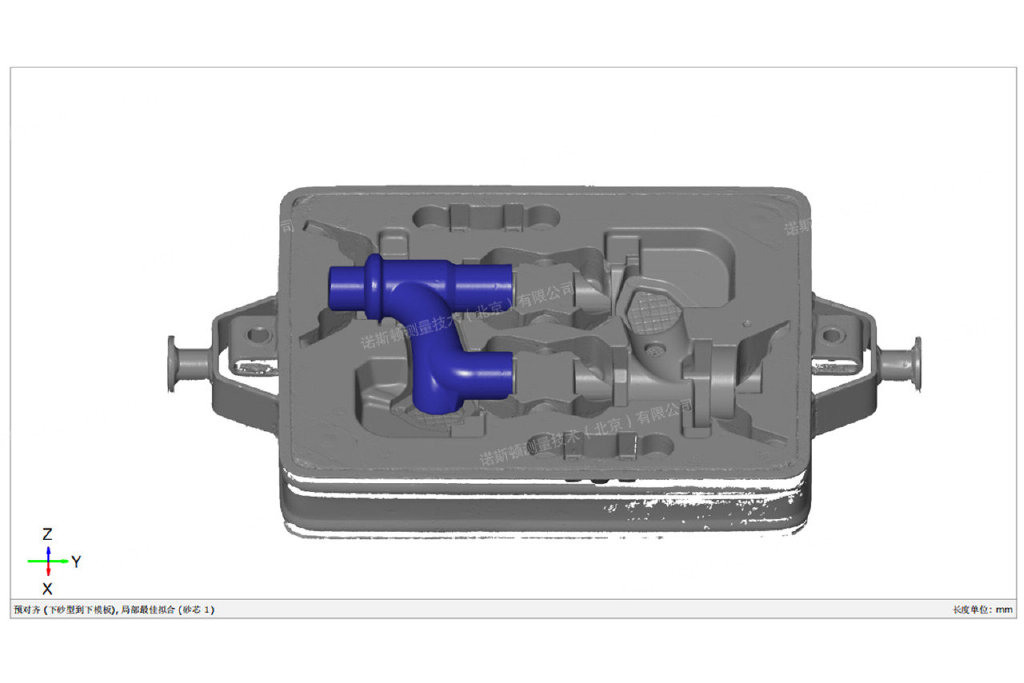

数字化装配：实际砂芯装配在实际砂型上

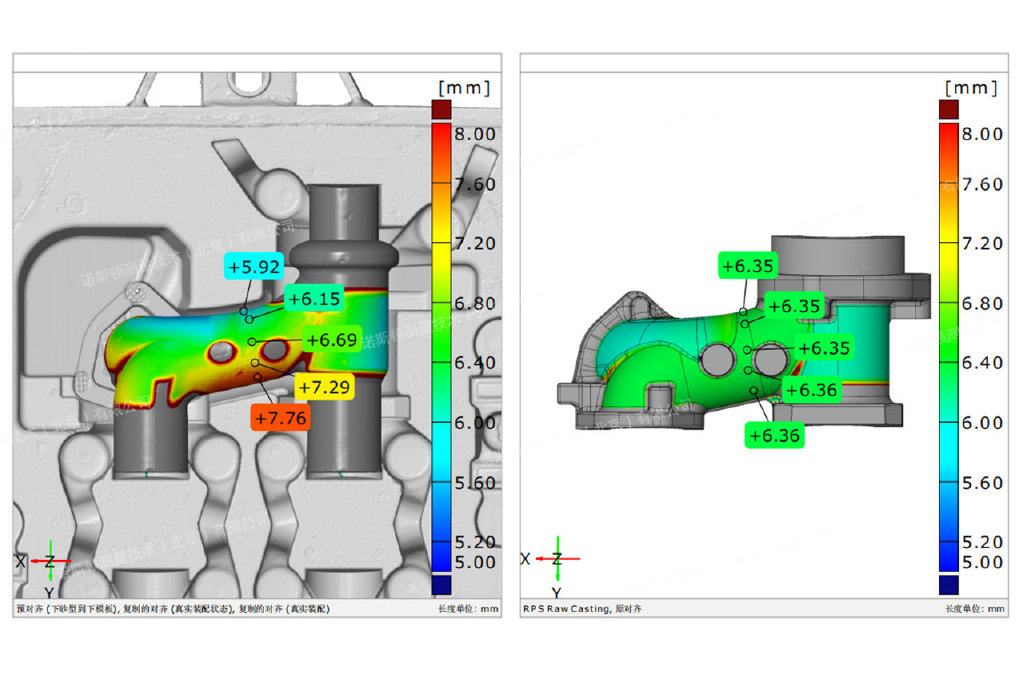

虚拟材料厚度：实际砂型装配状态和 CAD

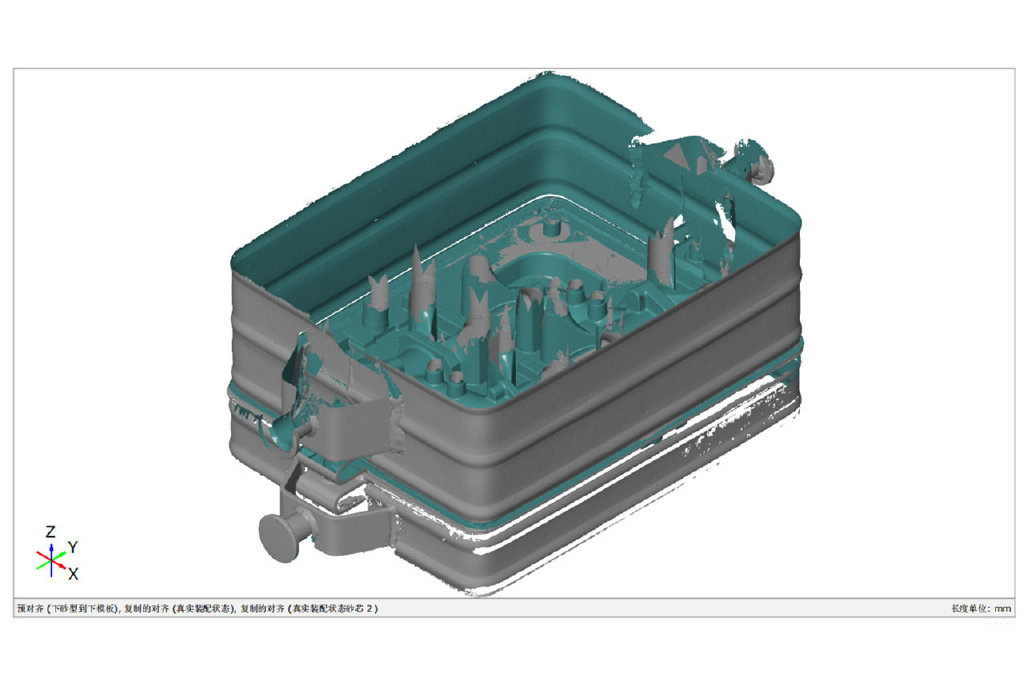

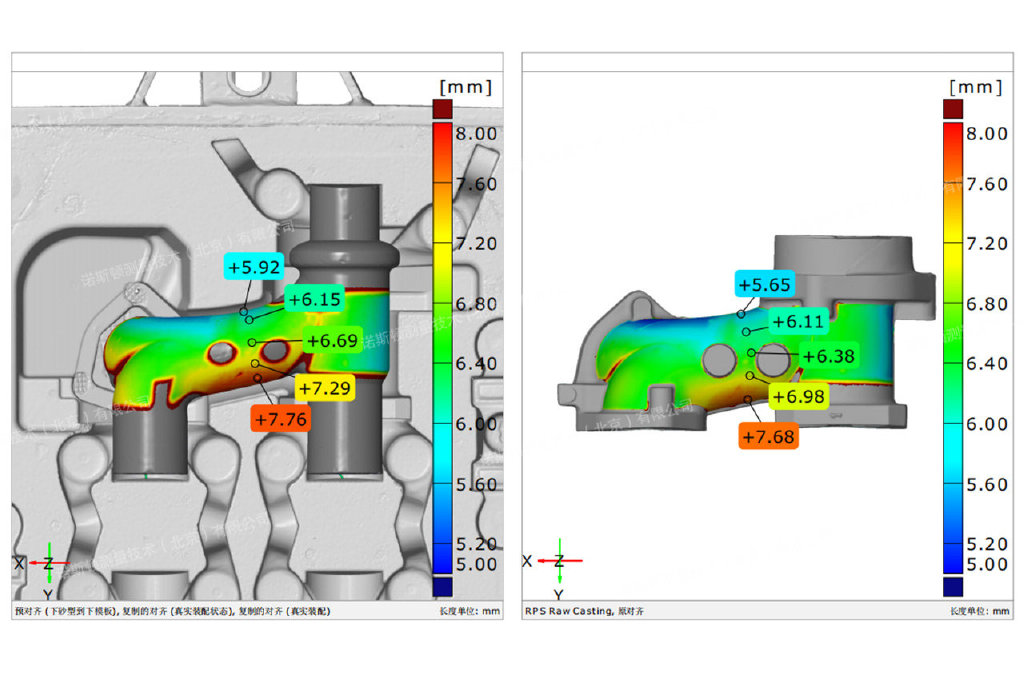

实际砂型装配状态和铸造工件

本期小结：

三维扫描技术在铸造过程中的应用主要有逆向设计、产品改进、模具检验、产品检验等。以数字化手段突破传统模具检测中的空间限制，通过高精度三维扫描技术快速准确获取物理模具对应的数字模型，为产品的研发、生产和检验提供了极大的便利，有效的促进了铸造行业的发展。
