电器设备—“智能开入板”3D扫描解决方案

电器设备已不再局限于传统的物理实体形态，而是逐步演变为集数据采集、传输、分析与应用于一体的智能终端。智能开入板作为电器设备中的核心部件，其数字化建模对于提升产品研发效率、优化生产流程具有举足轻重的意义。

01 项目概述

本次项目客户为一家专注于电器设备制造的高科技企业，集研发、生产、销售及服务于一体。企业以技术创新为驱动，持续优化产品质量与生产效率。为推进数字化转型，拟引入三维扫描技术构建电器设备数字资产库，实现产品全生命周期数据化管理，从而提升生产效能、加强质量管控、增强市场竞争力。

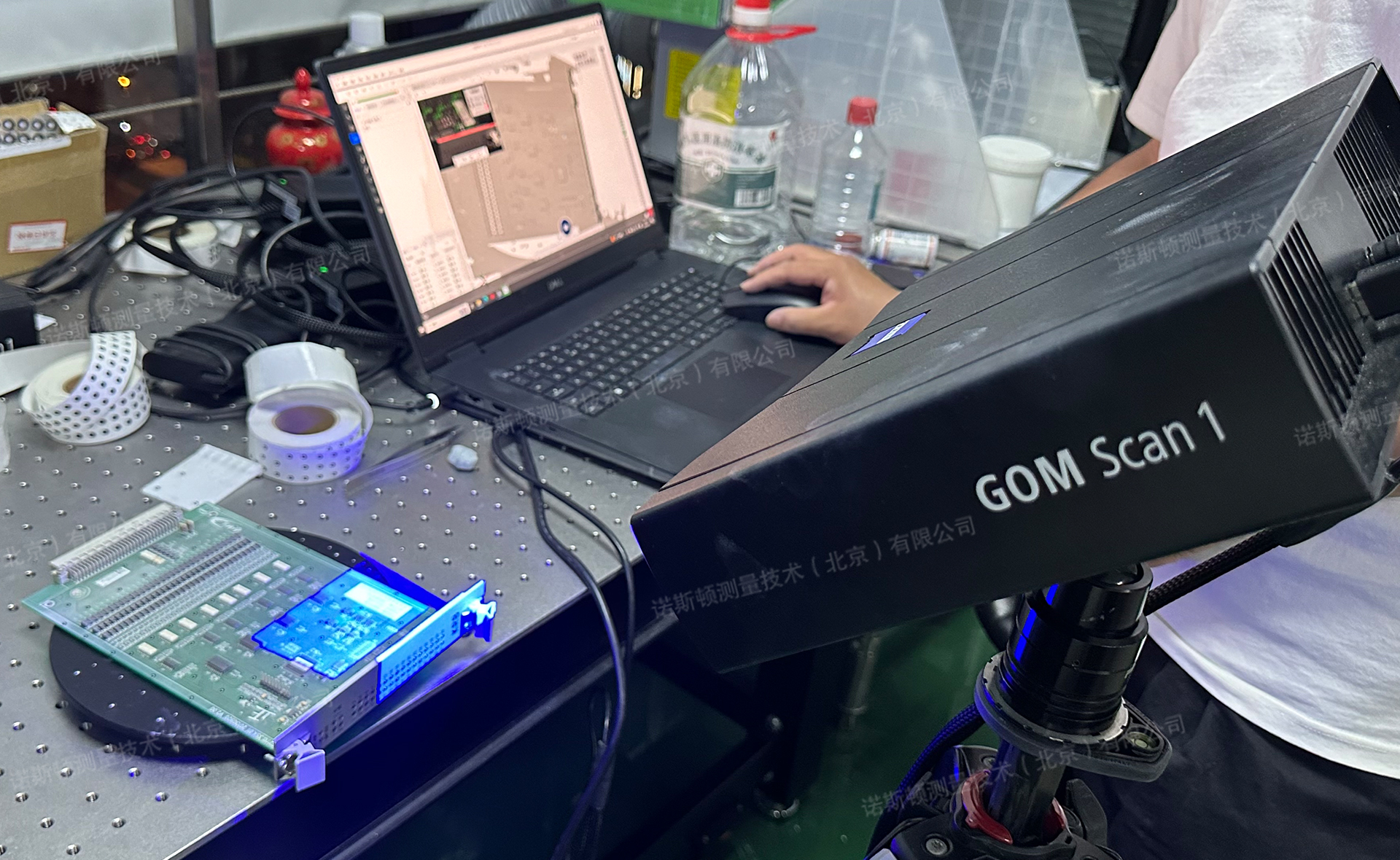

智能开入板三维扫描现场

02 项目痛点

复杂结构扫描难度大：智能开入板集成了大量精细的电子元件、接插件及凹凸结构，尺寸小巧且布局紧凑，传统测量方式难以全面、准确地捕捉其结构信息。

数据整合与管理复杂：多批次、多版本的三维数据需要进行统一存储，并与 PLM/ERP 系统实现无缝对接，这对企业的数据管理能力提出了更高要求。

逆向工程效率低下：手工建模不仅耗时费力，而且容易出错，难以满足企业快速迭代产品的需求，亟需引入自动化工具以提高建模精度与速度。

智能开入板三维扫描现场

03 解决方案

采用蔡司GOM Scan1 三维扫描仪，能够快速捕捉智能开入板的完整表面，为数字资产的创建提供坚实的数据基础。

智能开入板三维扫描现场

GOM Scan 1 是一款光学三维条纹投影扫描仪，具有非接触式测量的特点，能够在不接触智能开入板的情况下获取其表面三维数据，有效避免了对电子元件的潜在损伤，确保了扫描过程的安全性和可靠性。

智能开入板三维扫描现场

该设备具备超高的分辨率和测量精度，即使是智能开入板上微小的部件和细节，如芯片引脚、线路纹理等，也能清晰捕捉，从而确保采集到的数据完整、准确，为后续的逆向建模和产品设计提供了高质量的数据支撑。

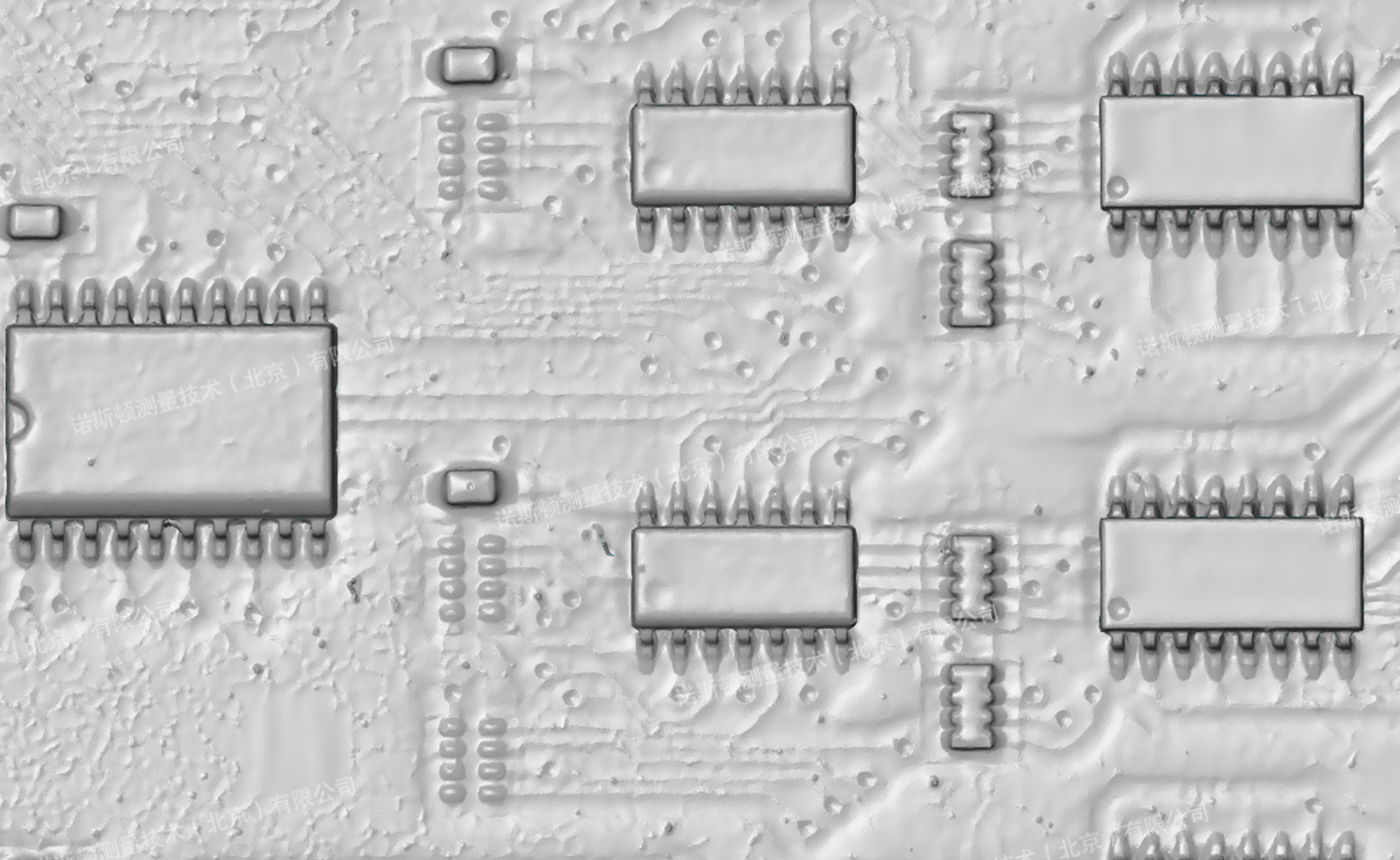

智能开入板三角网格数据

智能开入板三角网格数据

智能开入板三角网格数据

逆向建模能够基于扫描得到的三维数据，快速构建出智能开入板的三维 CAD 模型。该模型可直接导入到产品研发设计软件中，研发人员可在此基础上进行结构优化、功能改进等操作，显著缩短产品研发周期，降低研发成本。

智能开入板三维扫描模型数据

智能开入板三维扫描模型数据

在电器设备的设计与研发阶段，三维扫描数字资产可提供精确的设备几何信息，助力设计师进行虚拟装配、碰撞检测和性能分析，提前发现并解决设计中的问题，避免后期生产过程中的返工和修改，从而进一步缩短研发周期，降低研发成本。在生产制造过程中，数字资产可用于指导生产加工、质量检测和装配调试。通过将三维模型与实际生产过程相结合，生产人员能够更准确地掌握产品结构和尺寸要求，优化生产工艺，提高生产效率和产品合格率。

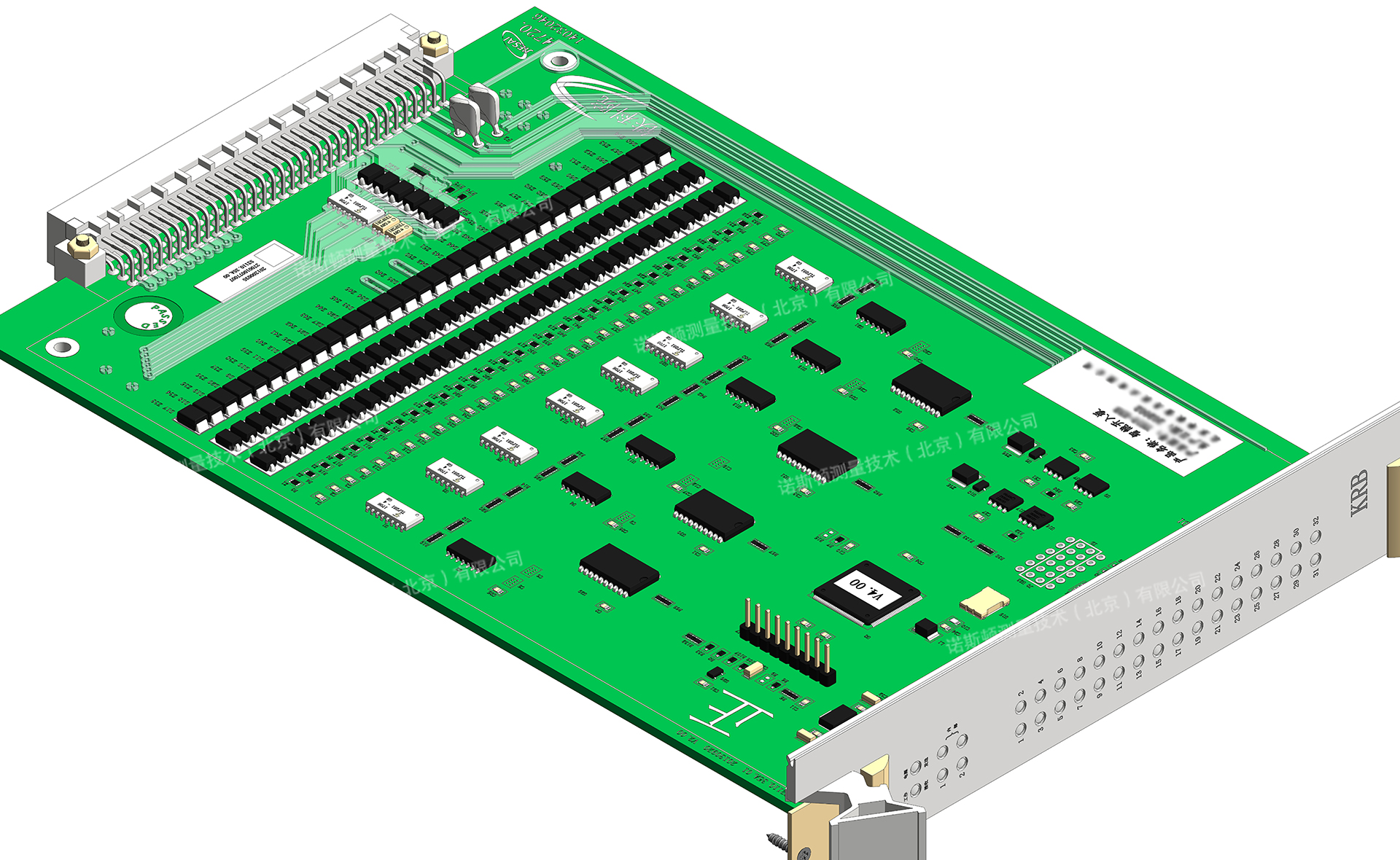

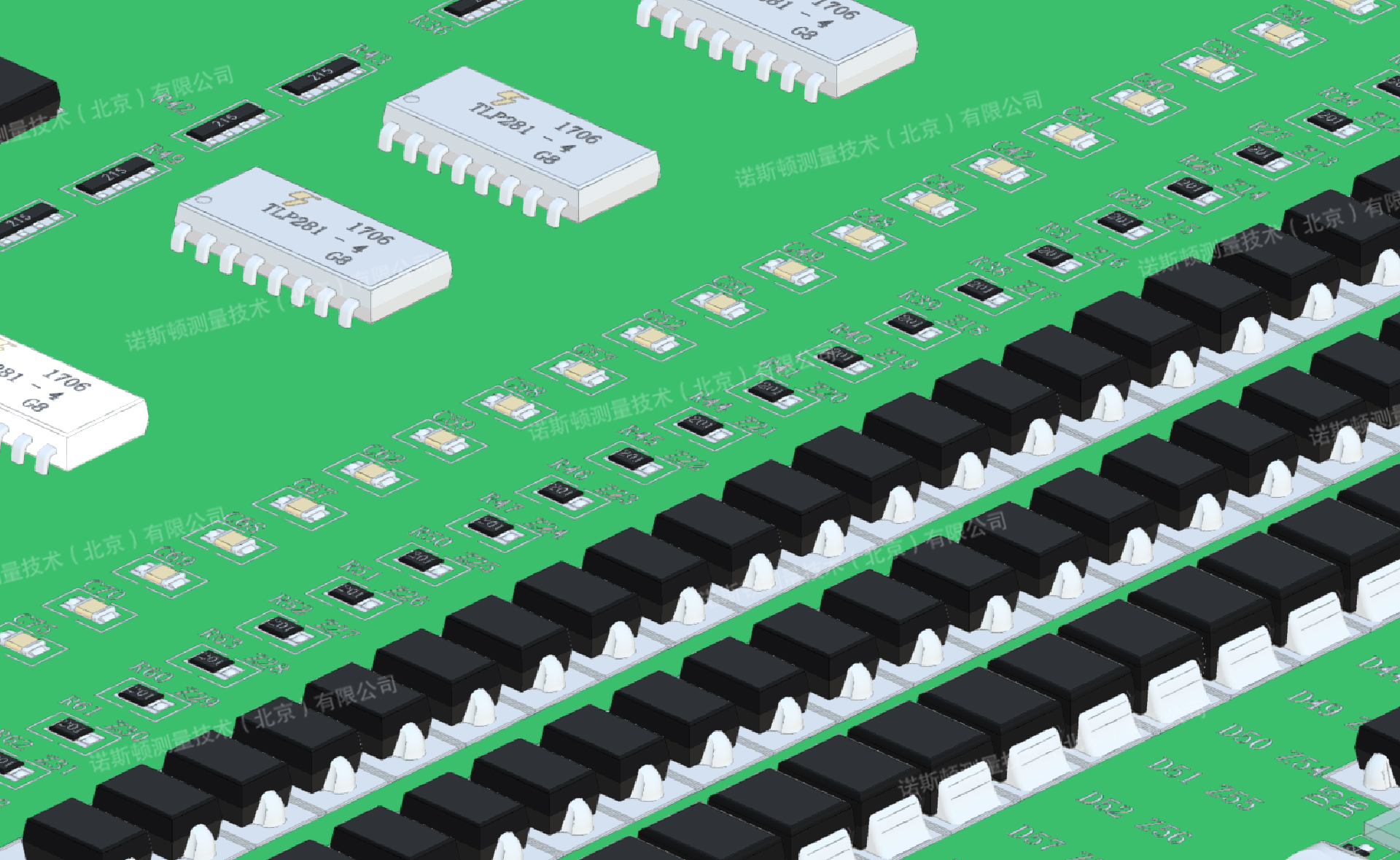

智能开入板三维逆向模型

智能开入板三维逆向模型

智能开入板三维逆向模型

此外，通过建立电器设备的三维数字资产库，企业可实现对设备的远程监控、故障诊断和预测性维护。基于数字资产库中的数据，企业能够实时监测设备的运行状态，提前发现潜在故障并进行预警，制定针对性的维护计划，从而提高设备的可靠性和可用性，降低运维成本。

智能开入板三维逆向模型

智能开入板三维逆向模型

本期小结

通过三维扫描技术与数字化手段，有效解决了智能开入板数字化过程中的技术难题，为企业构建完整的设备数字资产体系提供了可行路径。随着数字化转型的深入推进，该方案将持续赋能企业在产品创新、生产优化、服务升级等方面实现高质量发展，助力企业在智能制造时代占据竞争优势。
