三维扫描技术助力大型钢结构焊接构件实现高精度质量检测

浏览次数:828 | 录入时间: 2023-10-31 | 分享:

钢结构是由钢制材料组成的结构,是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成,各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻,且施工简便,广泛应用于大型厂房、场馆、超高层等领域。


在建筑行业,钢结构之间的焊接方式较为常见,而为了保证钢结构焊接的稳固,需要进行焊接质量的检测,以此保证建筑工程的安全性。

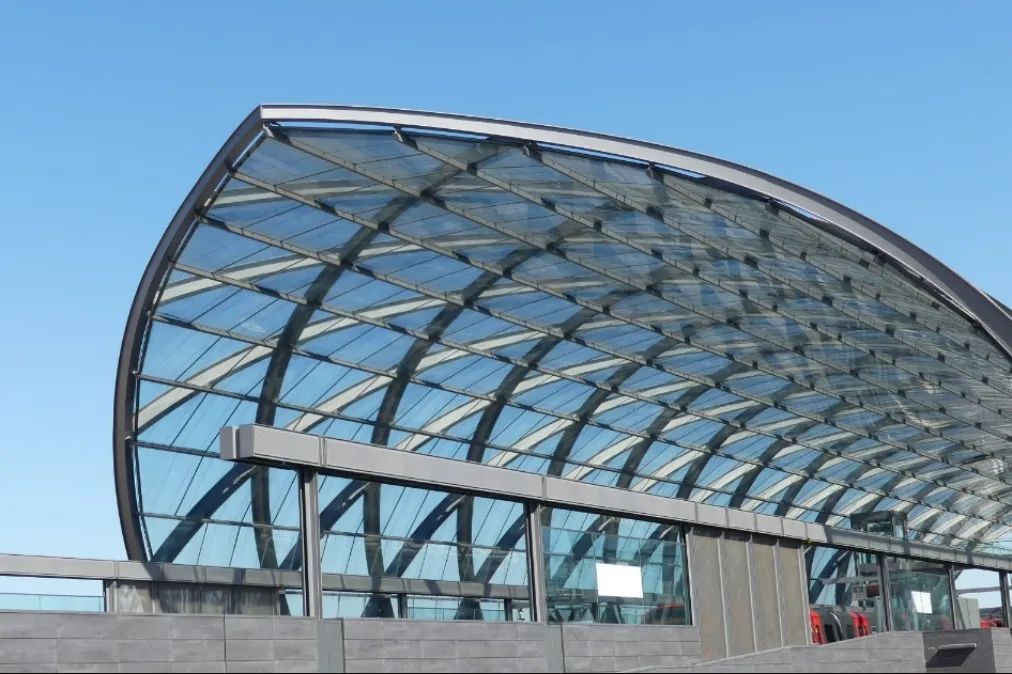

▲图片来源网络,如有侵权联系删除



钢结构焊接构件三维数字化检测解决方案


钢结构在现代建筑中得到广泛应用,其强度和稳定性为建筑提供了坚实的支撑。然而,钢结构的焊接过程中,由于各种因素的影响,可能会导致焊接瑕疵的出现,如气孔、夹渣、裂纹等,对结构的安全性产生潜在的风险。


项目概述


为提高工程质量保证钢构件的安全性,本次项目需要对构件进行尺寸、形态等精确测量,生成信息全面的精度检测报告,并为钢结构虚拟预拼装提供实施路径及确保数据分析的精确性。

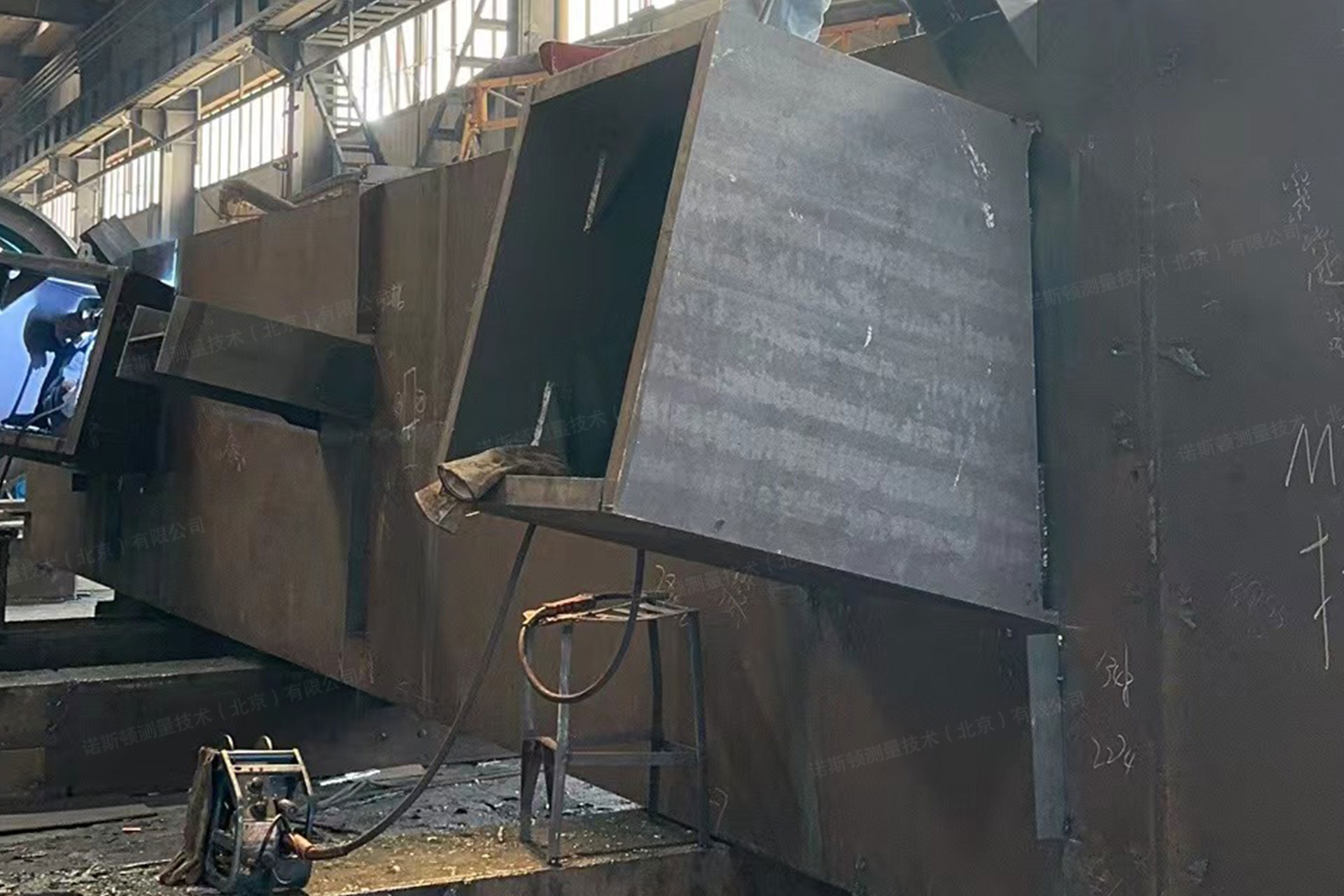

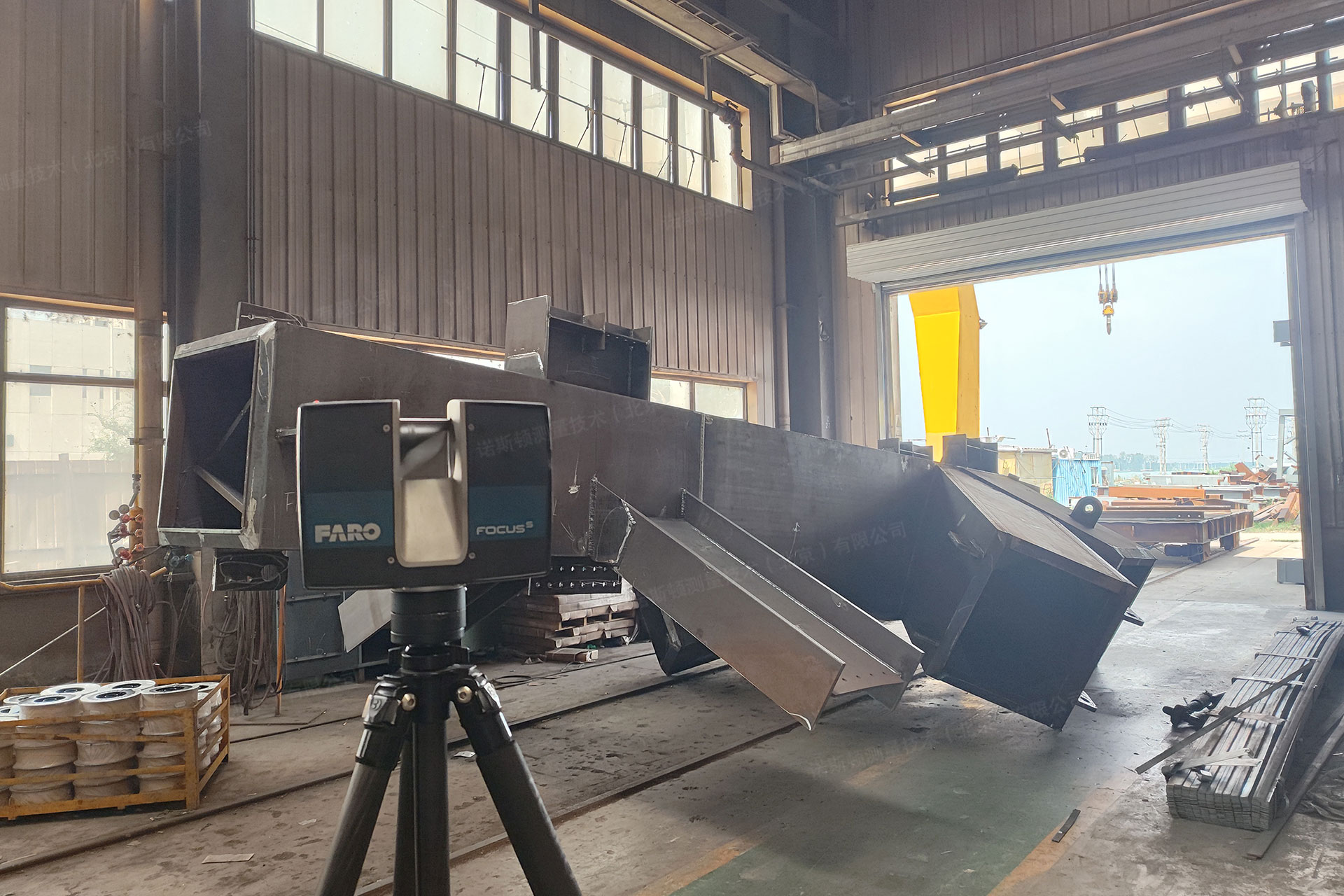

▲钢构件三维扫描现场



▲钢构件三维扫描现场


项目痛点


钢结构焊接构件的检测,主要难点在于体积庞大,传统的检测方法通常耗时耗力,并且存在测量不准确和数据处理复杂的问题。

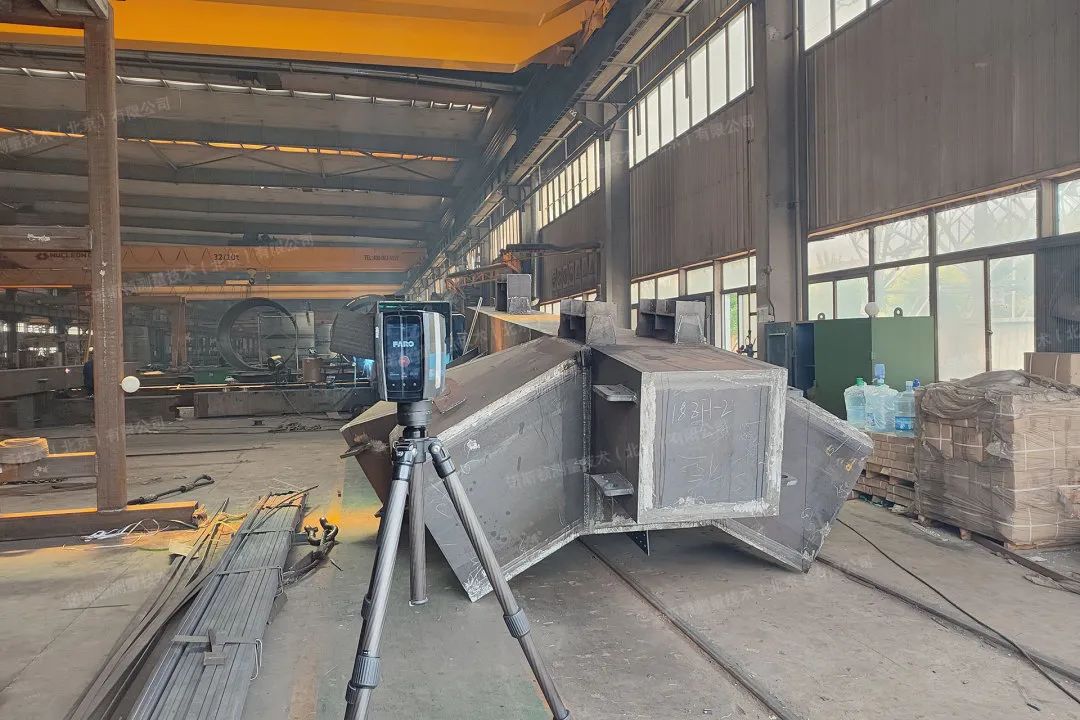

▲钢构件三维扫描现场


解决方案


使用FARO 大空间三维扫描仪可以高精度采集现场真实坐标数据,快速获取钢构件的全方位三维数据,包括形状、尺寸、位置等信息,为后续的工件调整提供数据支撑。


640 (3).jpg

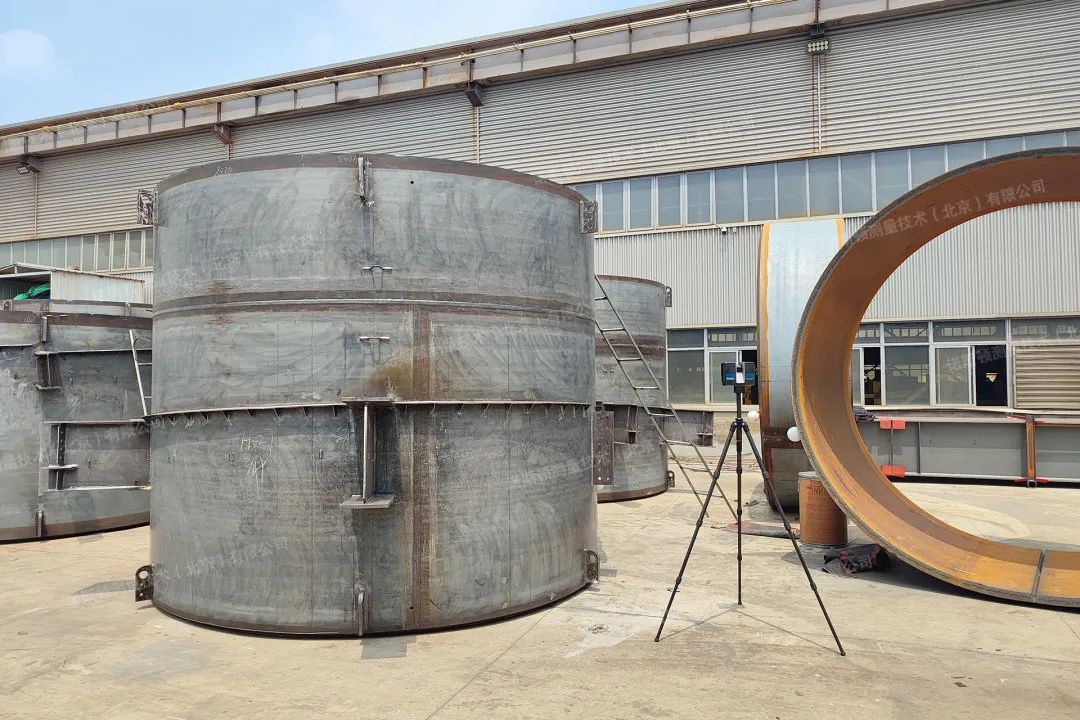

▲钢构件三维扫描现场


640 (4).jpg

▲钢构件三维扫描现场


该扫描仪具有高精度和远距离测量的能力,可实现对大型焊接构件的全面扫描,非接触式的测量方法不仅提高了效率,还减少了人为误差的可能性。


640 (5).jpg

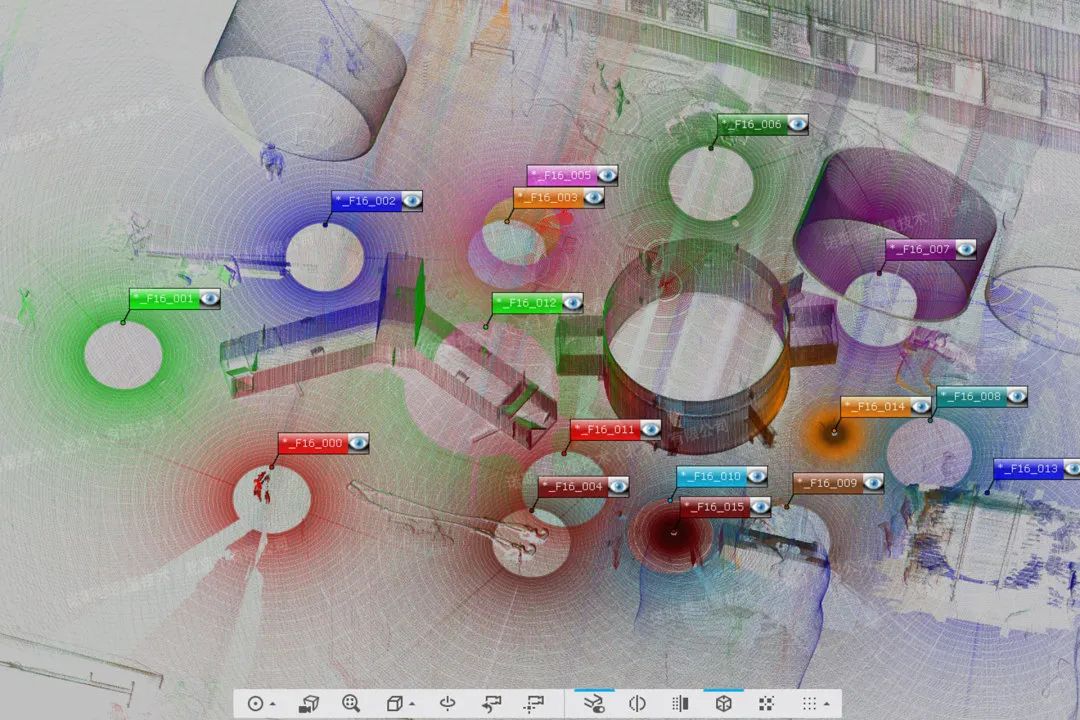

▲钢构件三维扫描仪布站图


将获取到的点云数据经过后处理软件进行拼接、去噪点等操作后,即可得到钢构件的三维点云模型,其提供的通用数据还可以作为后期规划、建模、精度分析、资料存档、变形检测等工作的理想测量数据来源。

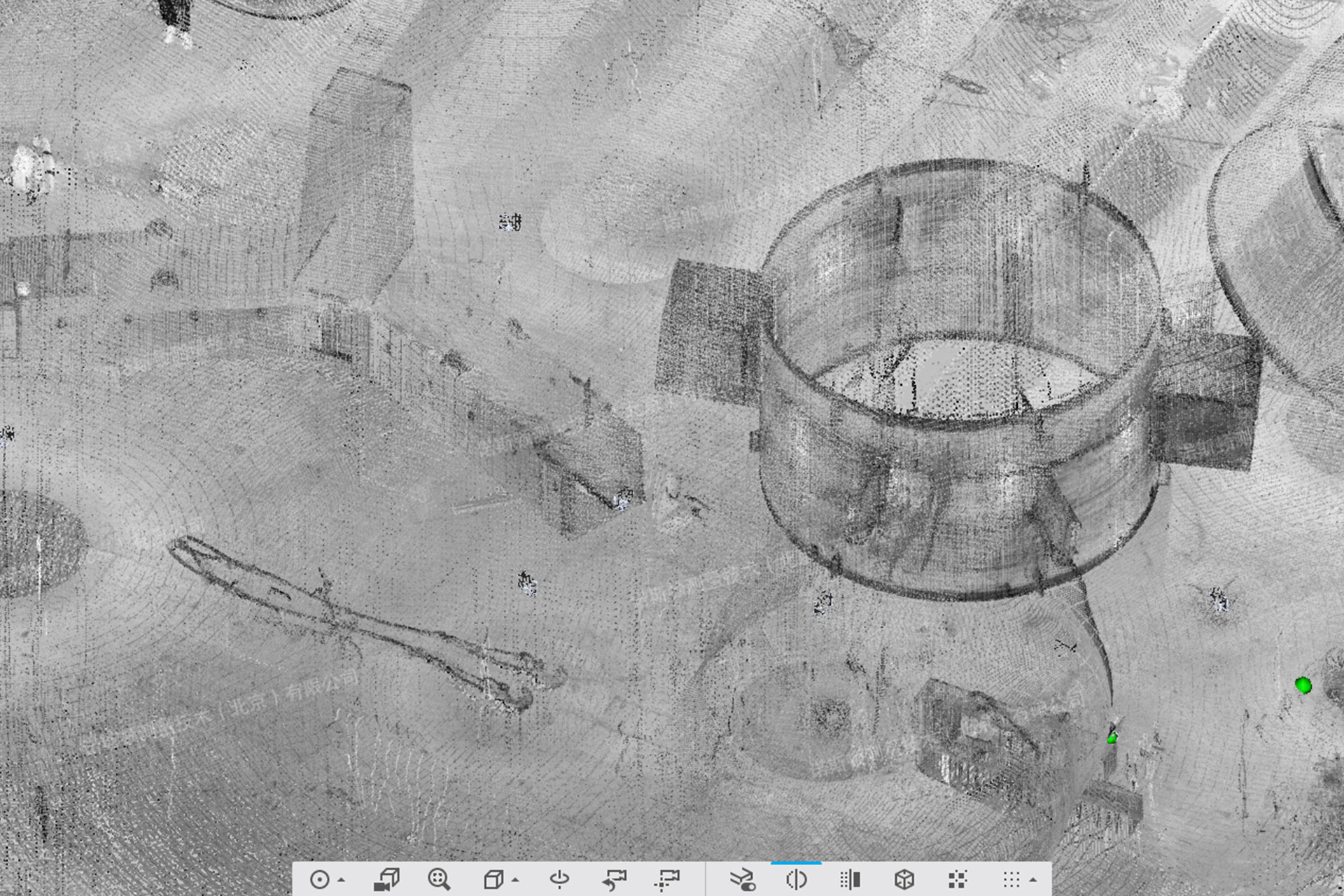

▲钢构件三维扫描点云数据


0009.jpg▲钢构件三维扫描点云数据


三维扫描的数据与标准模型的对比分析,可以直观地了解制作、拼接的误差,在构件出厂前可以对制作不合格的构件进行矫正。

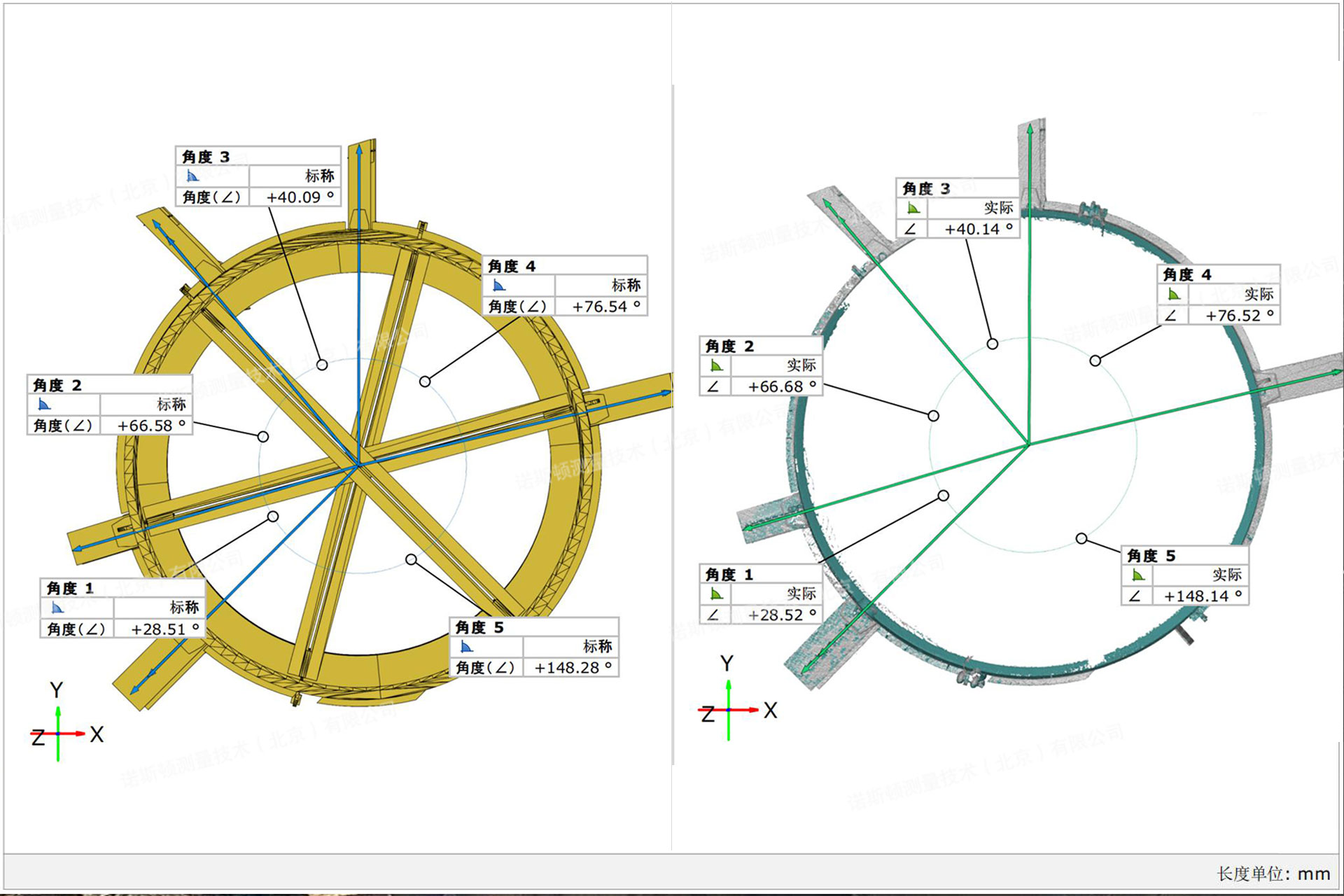

▲钢构件三维扫描模型角度检测数据


将数据导入至ZEISS Quality Suite测量软件,10多分钟即可得到检测结果。色谱图直观显示,具体哪个点位发生形变一目了然。且提供具体偏差数据,可轻松进行后续工件调整。

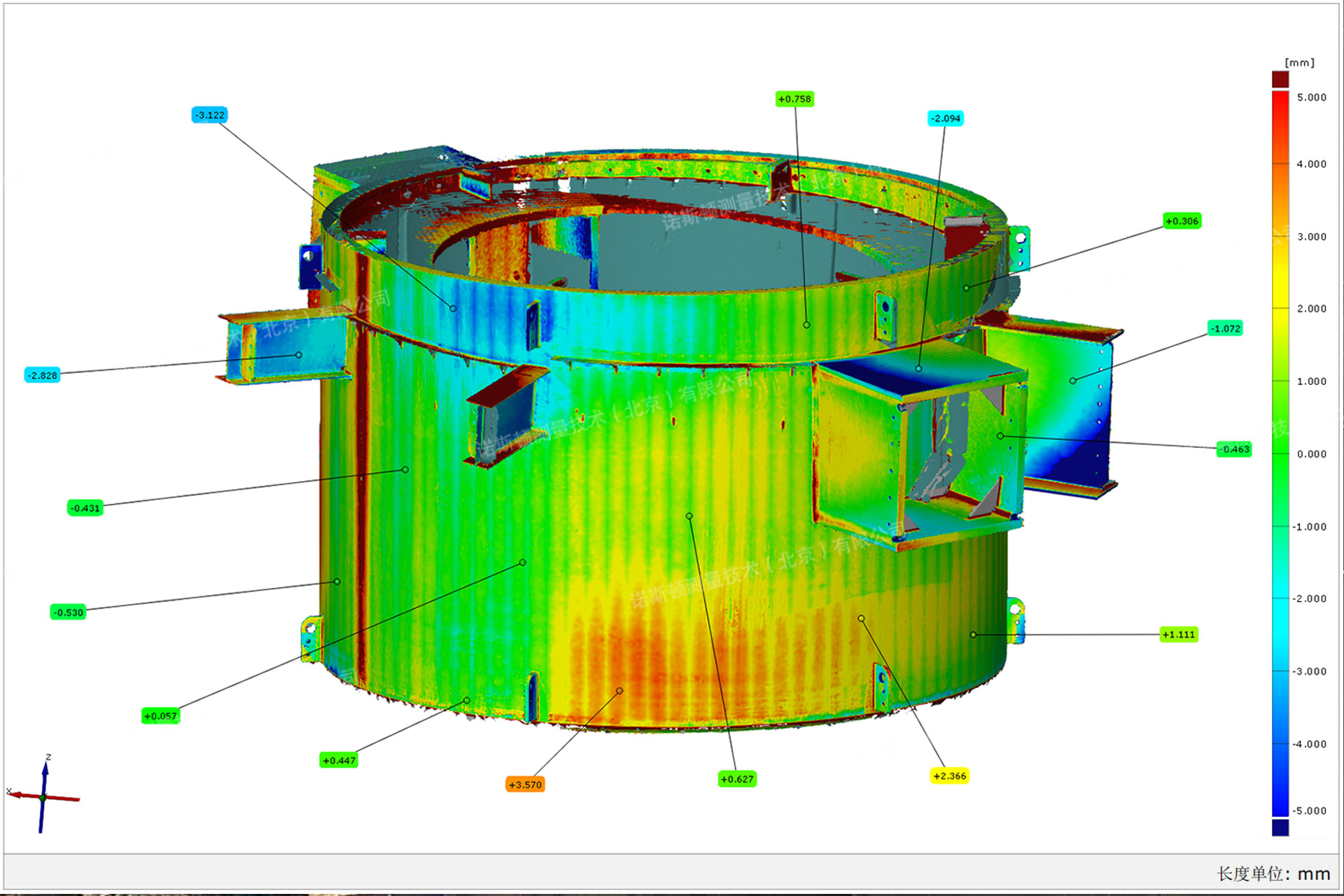

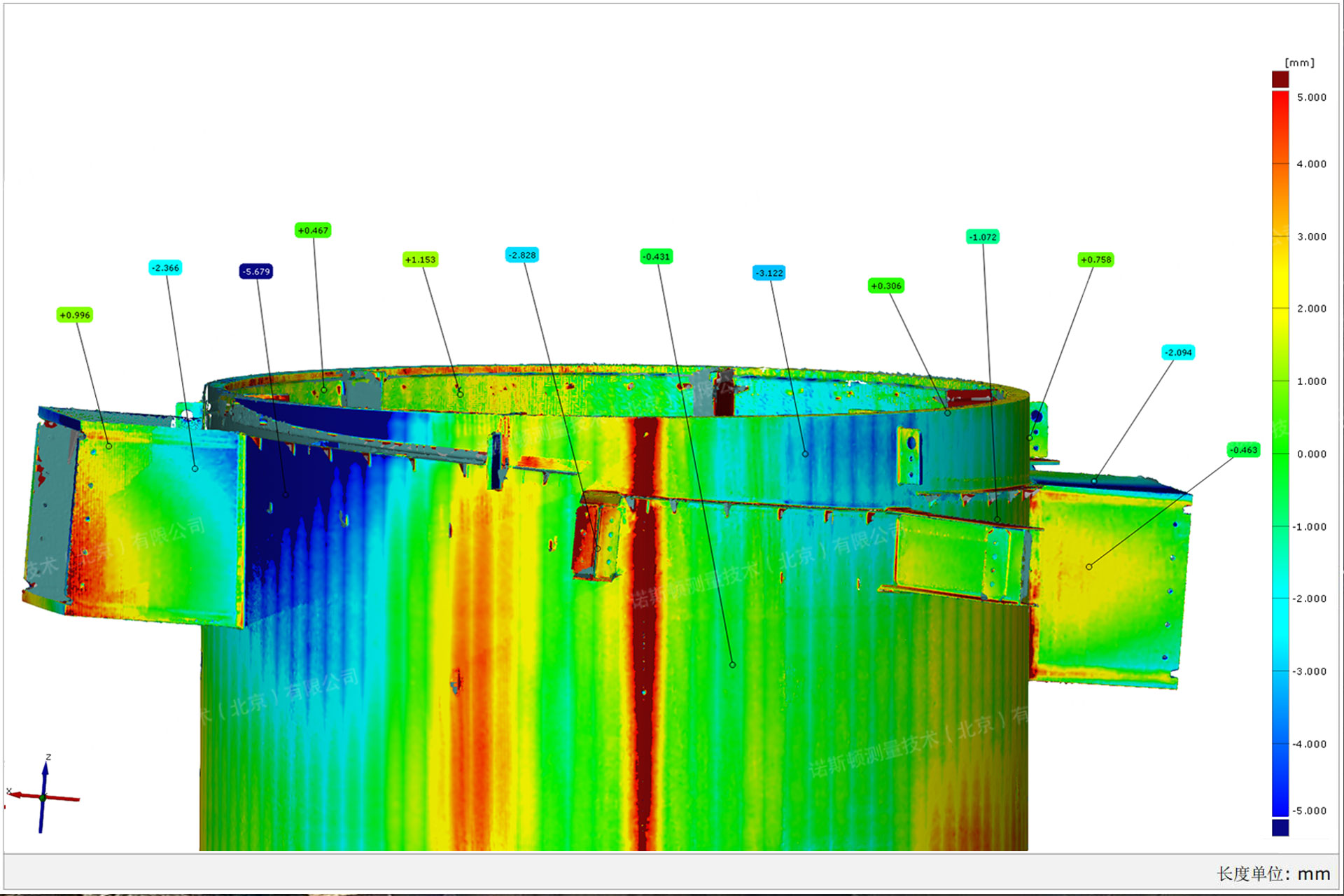

▲钢构件三维扫描偏差检测数据

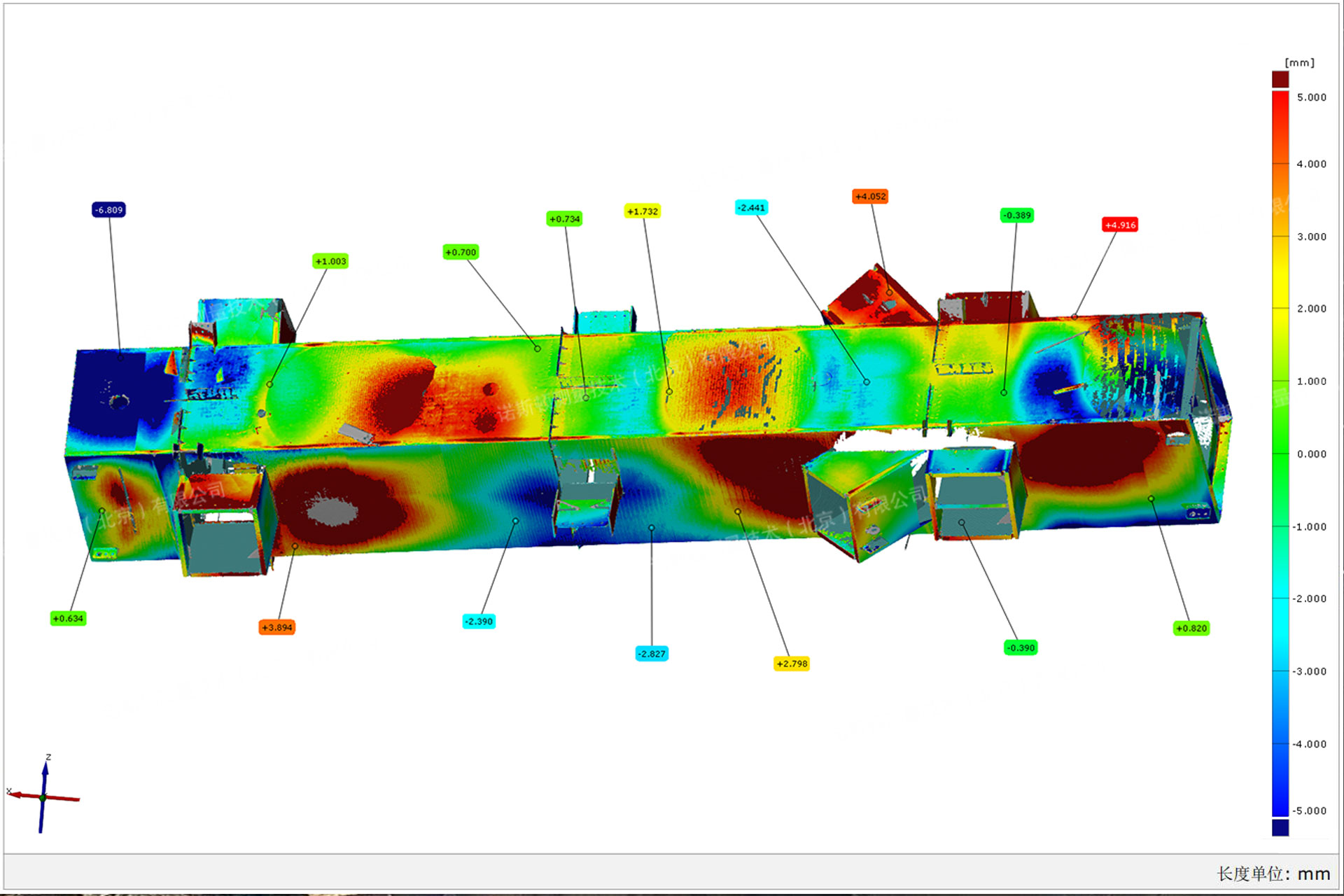

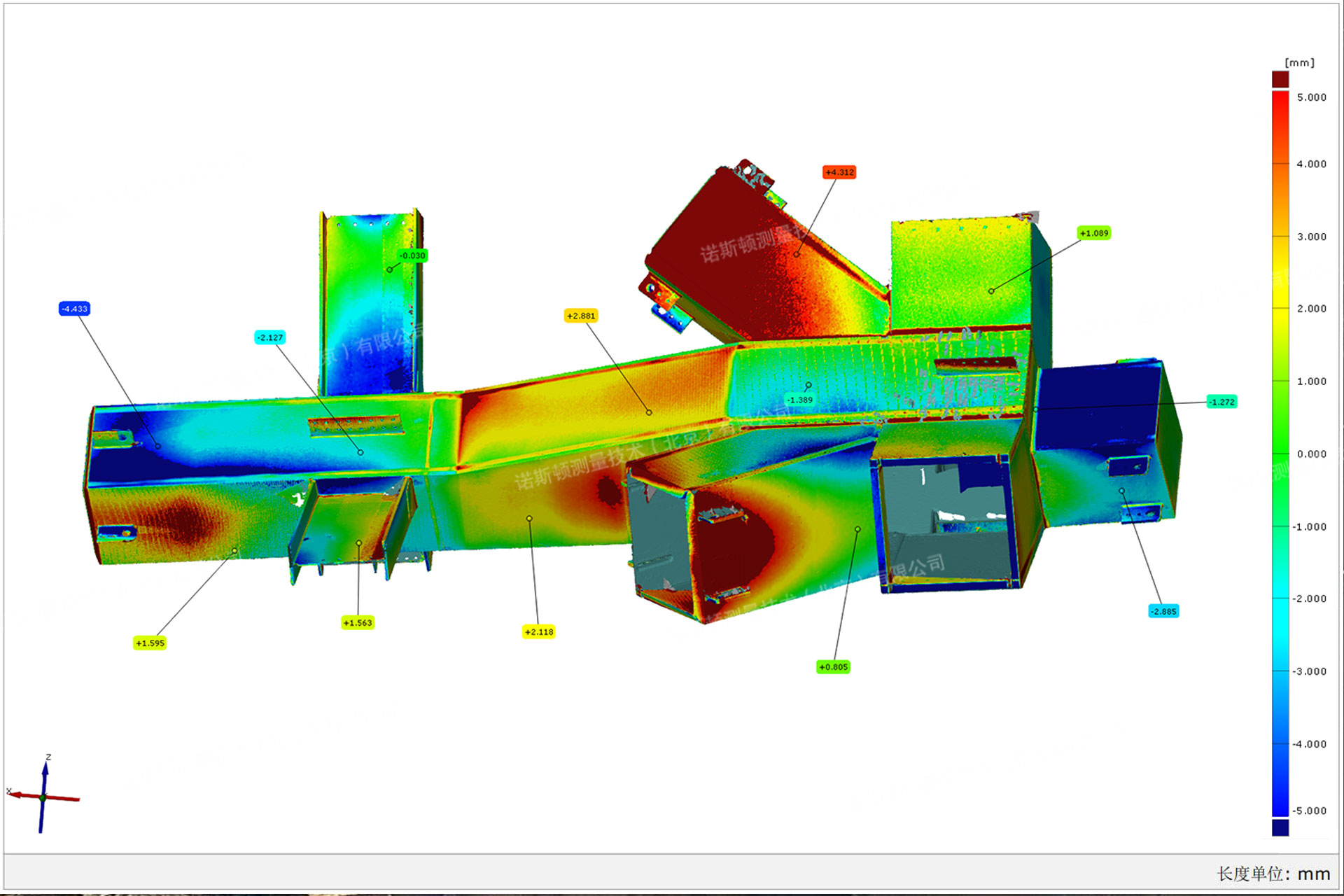

▲钢构件三维扫描偏差检测数据


通过色谱图,可以很直观的分析得出钢结构偏差状态,针对某个特定的部位,标出具体的偏差数值,为后续的工作提供依据。



▲钢构件三维扫描偏差检测数据



▲钢构件三维扫描偏差检测数据

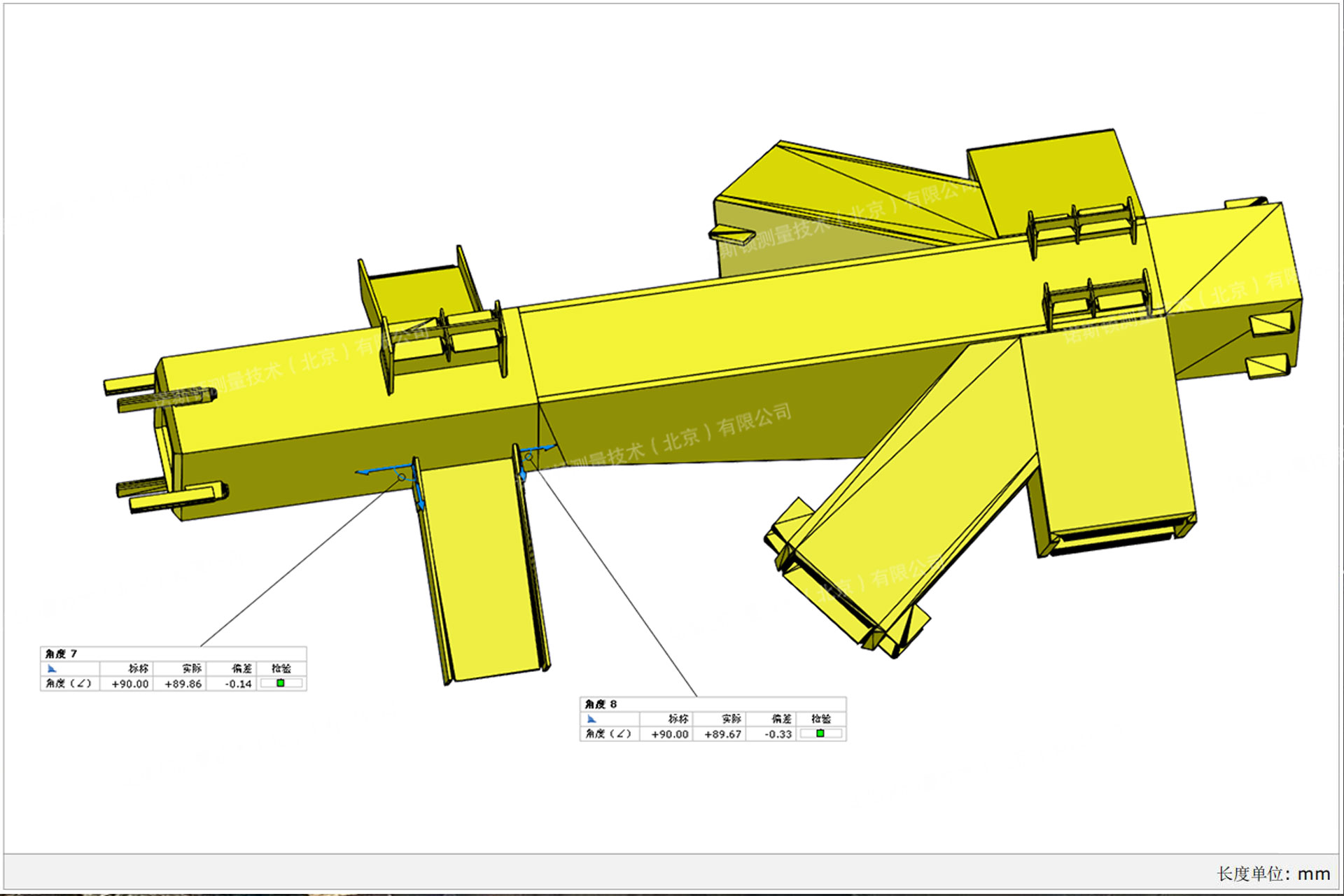

0017.jpg▲钢构件三维扫描模型角度检测数据


还可以在软件中进行构件的碰撞检测、空间分析和优化布置,提前发现可能的冲突和问题,并进行相应的调整,以确保预安装的顺利进行。

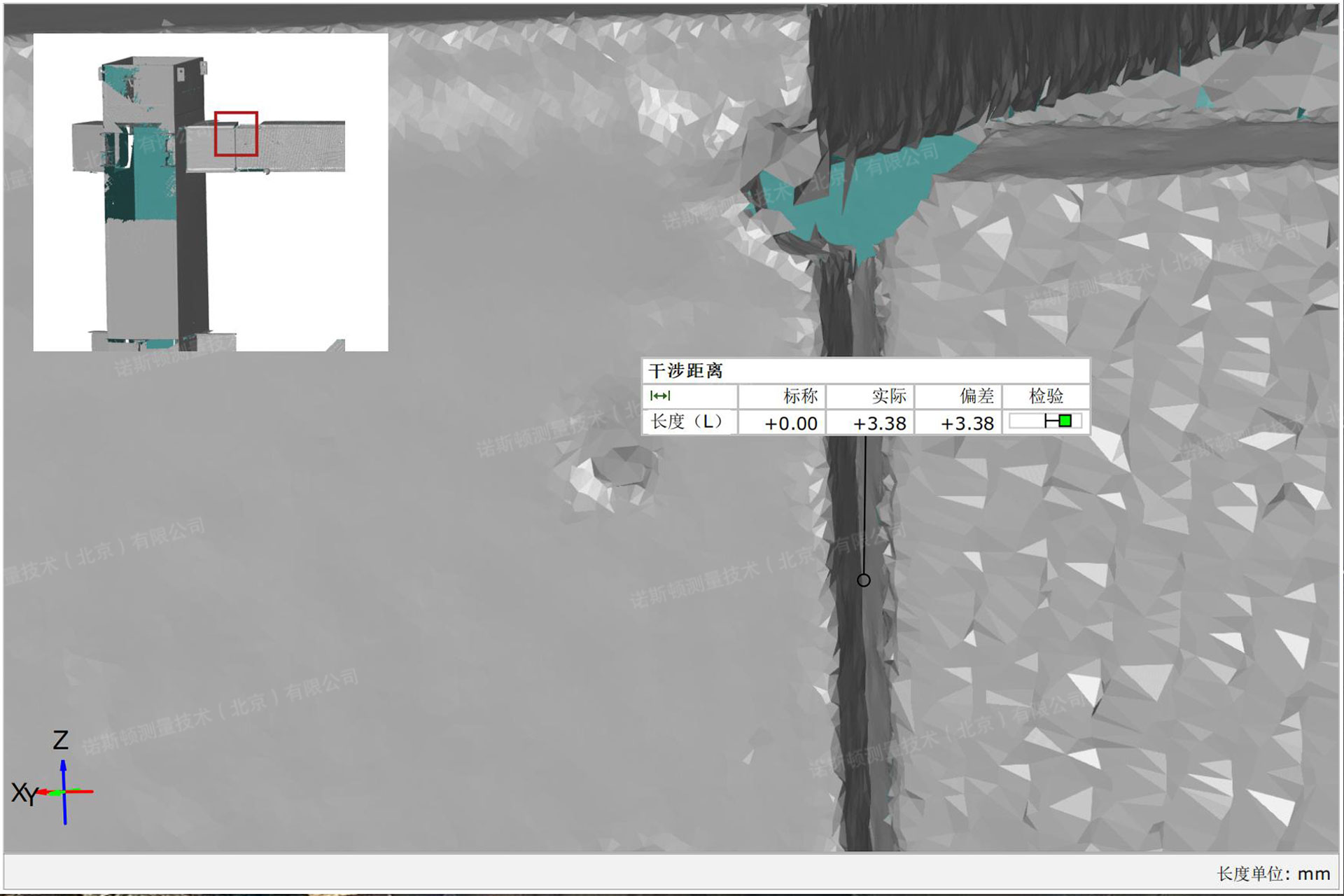

▲钢构件三维扫描装配偏差检测数据


通过高精度三维扫描技术,有效解决了钢结构焊接件由于非加工偏差造成的检测结果真实性缺失问题。及时修正钢构件在虚拟检测过程中因自重、外界温度等因素造成的变形误差,出具更加精确的构件矫正方案,为客户带来生产效率提高以及产品准确性的把控。

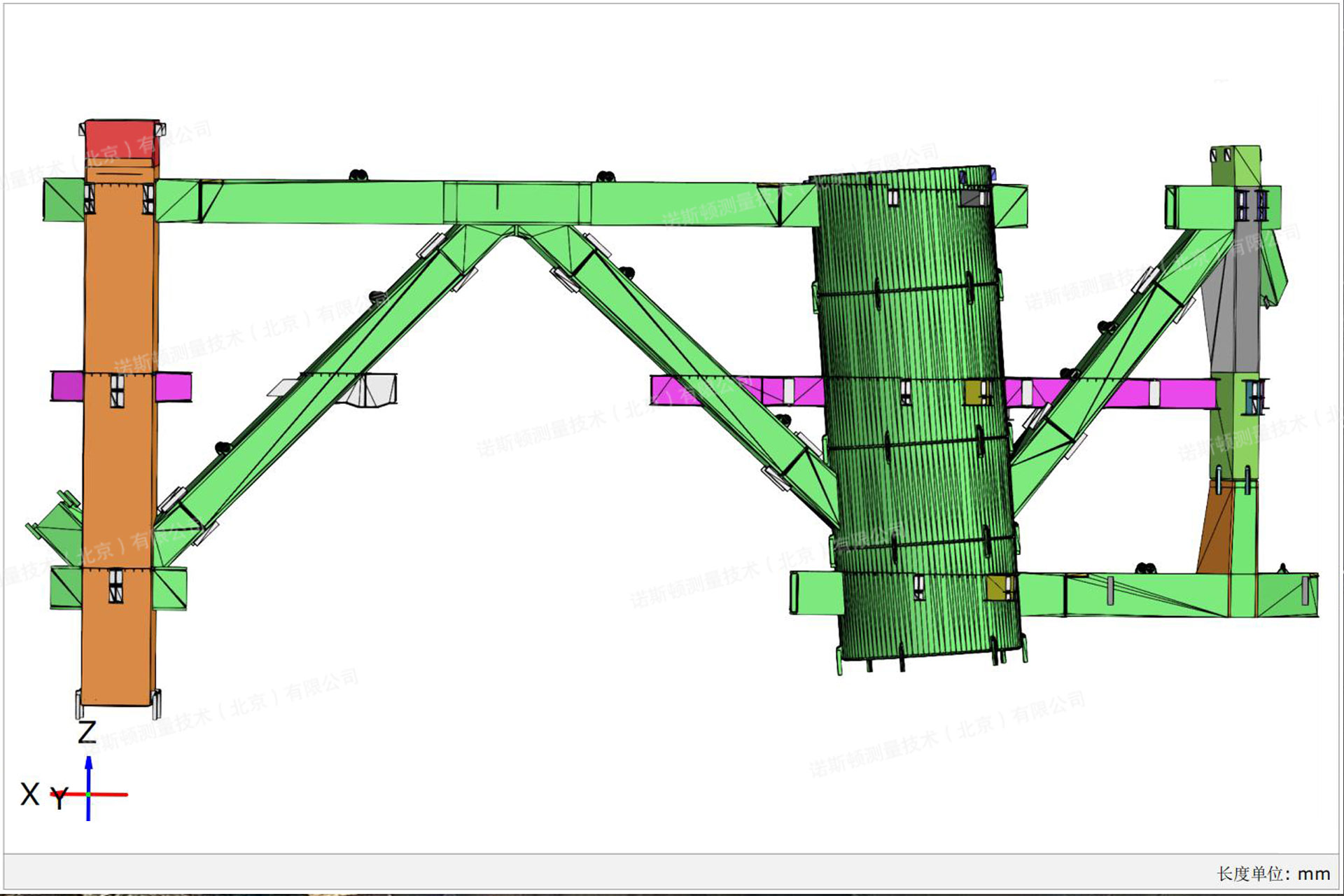

▲钢构件三维扫描模型数字化装配


本期小结


利用三维激光扫描技术对钢构件进行数据采集,避免钢构件在生产、拼装中误差过大给后期施工造成延误;不仅提高了生产的精度、速度,减少了大量的施工场地、人力、机械的投入,还最大限度地保证了工期的质量,节约了生产成本。
