数据之桥:三维扫描技术塑造桥梁管理新时代

浏览次数:716 | 录入时间: 2023-11-20 | 分享:

桥梁是重要的交通基础设施,是确保交通顺畅与安全的关键环节,也是容易发生重大事故或灾害的高危领域。


640 (7).jpg

                ▍图片来源网络,如有侵权联系删除


近年来,各种各样的桥梁越来越多,因为设计建设缺陷、运营管理不善、监测预防不到位等原因,导致桥梁坍塌、倾覆或其他重大事故的情况时有发生。




    ▍图片来源网络,如有侵权联系删除


桥梁三维扫描数字化解决方案


目前我国交通运输业迅猛发展,桥梁建设进入了“建养并重”阶段。但在实际的工作中,发现很多旧的桥梁资料缺失或不全,尤其是跨河、跨铁道等复杂情况下的支撑桥梁。对资料缺失的桥梁进行养护和检测是桥梁建设的一项需要解决的问题。


640 (1).jpg

▍图片来源网络,如有侵权联系删除

项目概述


在建筑和基础设施领域,桥梁的健康状况和结构安全至关重要,随着时间的推移,桥梁在水中一直被河水冲刷,会导致桥梁的变形。因此,需要采用三维扫描技术实现对桥梁结构的高精度、全面的监测和评估,以提供有效的管理、维护和安全保障。

640 (2).jpg

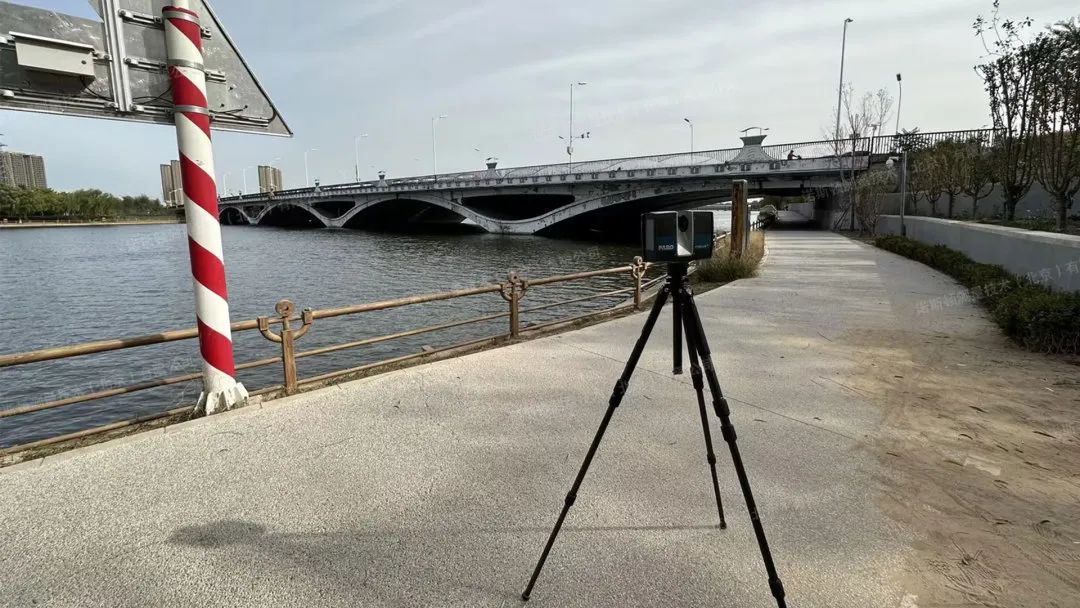

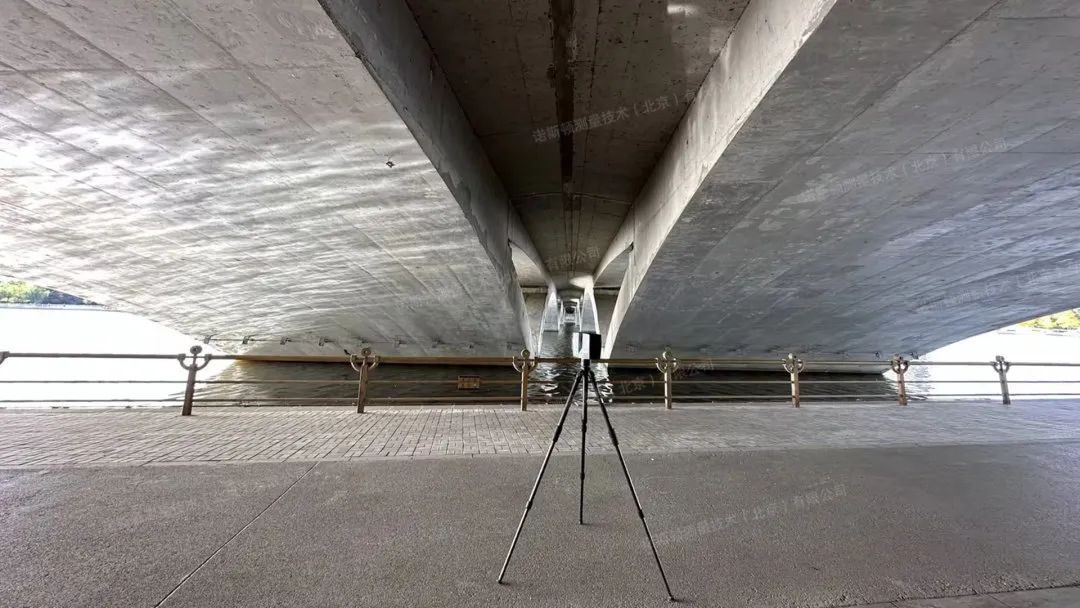

▍桥梁三维扫描现场


项目痛点


我国桥梁中有大量缺少设计和施工图纸的旧桥,由于图纸、尺寸和桥梁弹性模量的缺少导致建模不准确,不能安全、准确地制定使用的检测方案。


 危桥、旧桥的加固成本不仅节约了桥梁建设的成本还能保证其安全正常运营,带来显著的经济和社会效益。传统的测绘技术,全站仪、水准仪等测定仪,误差源较多,应用于桥梁检测精度难以控制。


640 (3).jpg

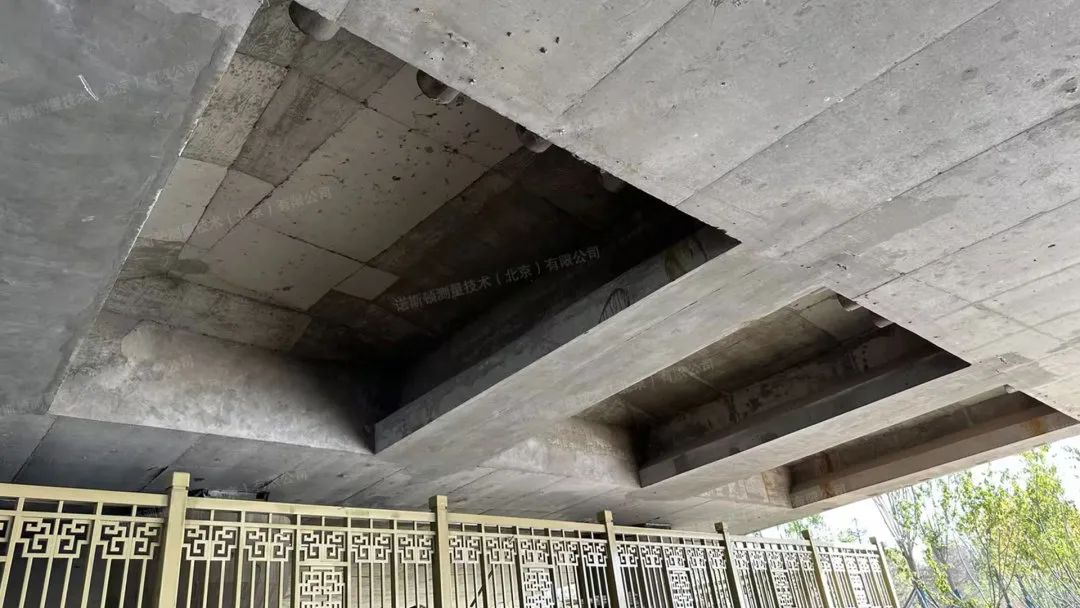

▍桥梁三维扫描现场


解决方案


利用FARO 大空间高精度三维扫描仪对桥梁进行全面扫描,获取大量的点云数据。通过计算机相应数据处理软件,可对点云数据进行降噪、拼接、补缺等


640 (4).jpg

▍桥梁三维扫描现场


640 (5).jpg

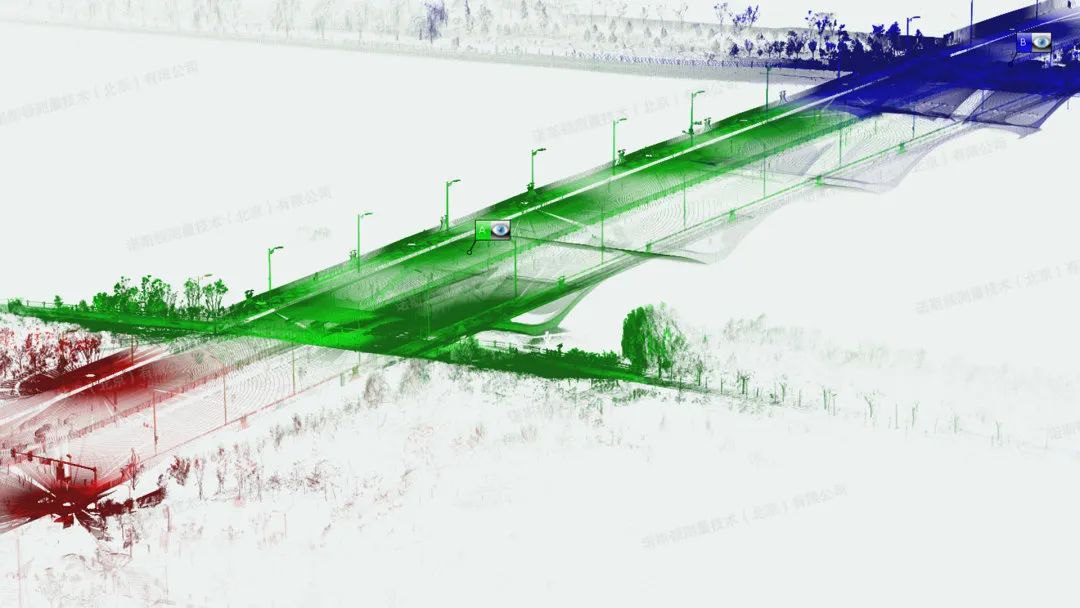

▍桥梁三维扫描点云数据


基于三维点云建立模型,可以快速的获得高精度三维模型。将获取的照片附着到同位的点云上,可轻松得到彩色点云以利于后期的建模和漫游。


640 (6).jpg

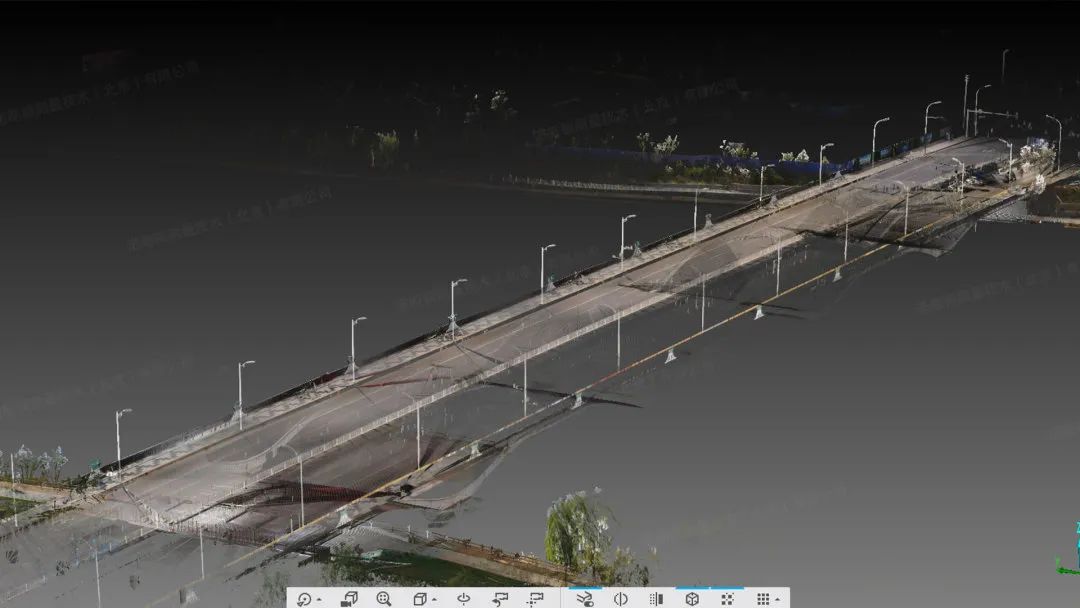

▍桥梁三维扫描点云数据


640 (8).jpg

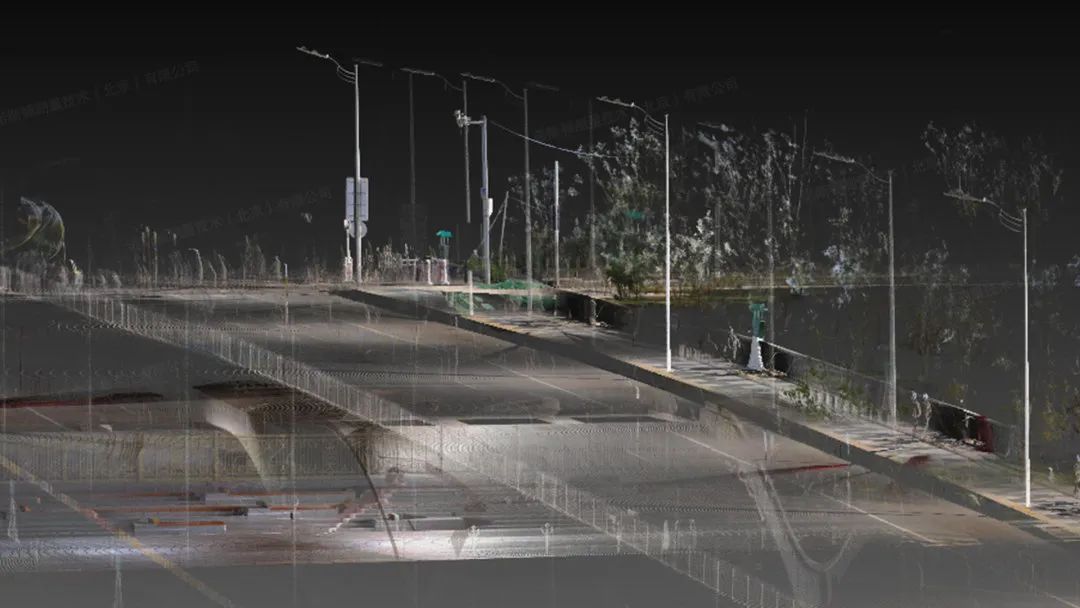

▍桥梁三维扫描点云数据


采用专业三维建模软件实现桥梁各组成部分的结构化精细建模。制作的最终桥梁三维模型,可以全面展示出主梁、盖梁、墩身、基础、支座、人行道、护栏等桥梁结构的真实形态。


640 (9).jpg

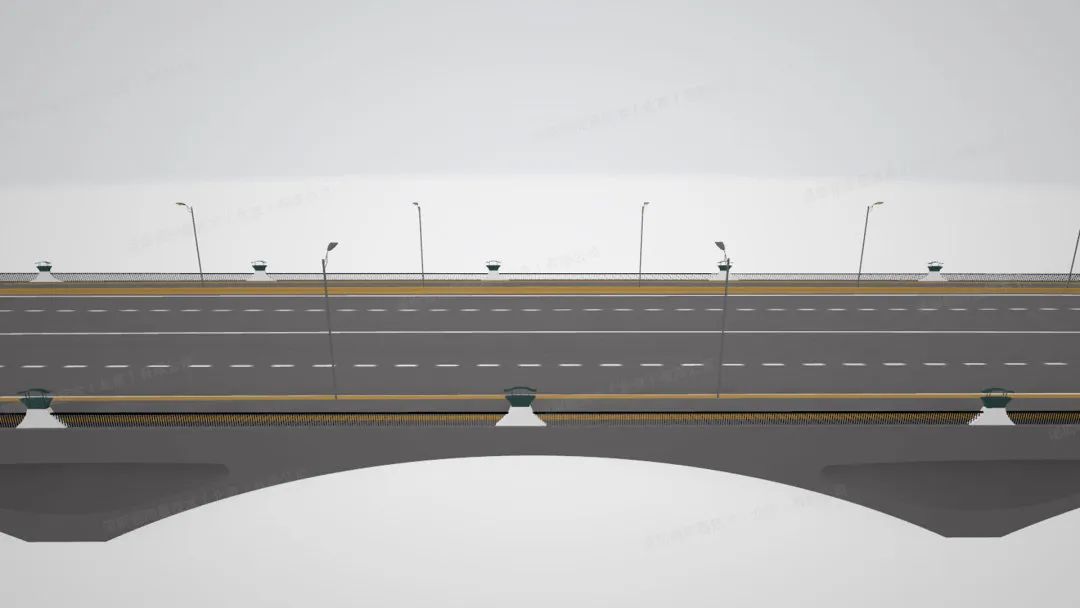

▍桥梁三维扫描模型数据


640 (10).jpg

▍桥梁三维扫描模型数据


三维扫描技术在桥梁工程中的应用非常广泛,它为工程师和设计师提供了高效、准确的数据,有助于桥梁的设计、监测、维护和管理。通过定期进行三维扫描,可以实时监测桥梁结构的变形。对于及时发现结构的异常变化、检测潜在的结构缺陷或损伤,并提前进行维护和修复。


640 (11).jpg

▍桥梁三维扫描模型数据


还可以为桥梁的维护和修复计划提供支持。通过对结构进行详细的扫描和分析,精确地确定维护需求,规划修复方案,并帮助决策者更好地分配资源。


本期小结


通过三维扫描技术可以精准获取桥梁的全面结构信息,使工程师和管理者能够更深入地了解桥梁的状况,从而制定更科学、可行的管理和维护策略,确保桥梁在其整个使用寿命内保持高水平的安全性和性能,同时也为桥梁工程的数字化和智能化发展提供有力支持。
