数智时代|蔡司工业测量技术助力汽车零部件企业实现智能制造

浏览次数:816 | 录入时间: 2024-03-14 | 分享:

汽车制造是一个庞大而复杂的过程,其中质量控制是确保汽车制造质量的关键环节。汽车零部件作为汽车工业的基础,对汽车工业的持续健康发展起着至关重要的作用。

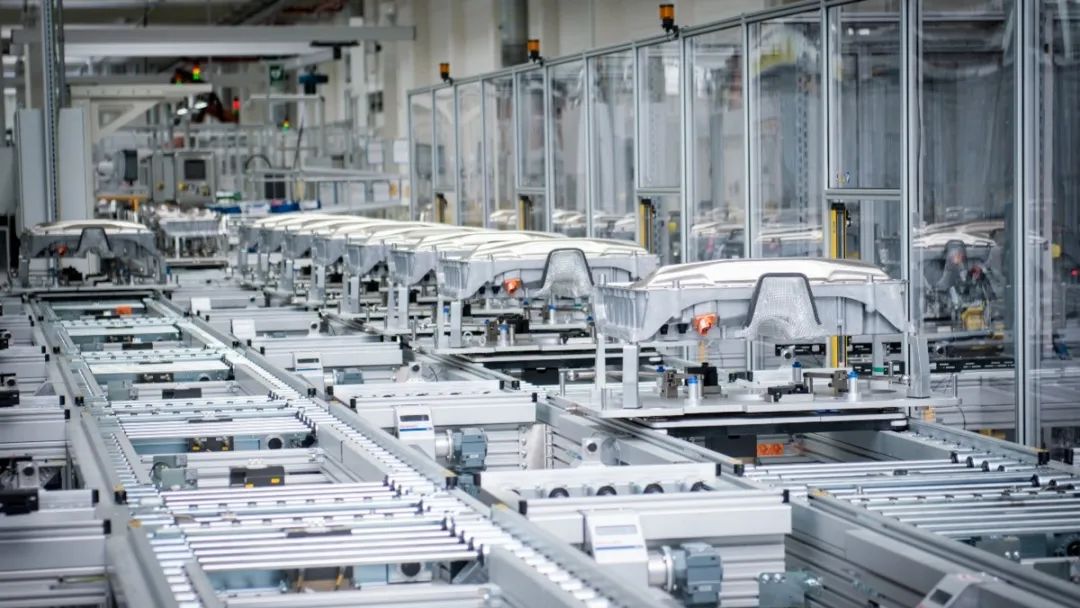

图片来源网络,如有侵权联系删除


汽车零部件三维数字化解决方案


随着工业的数字化转型,汽车制造业正迈向智能、数字化制造的方向迅速发展。三维扫描技术为数字化制造提供了必要的数据支持,推动制造流程更加高效和智能。

640 (1).jpg

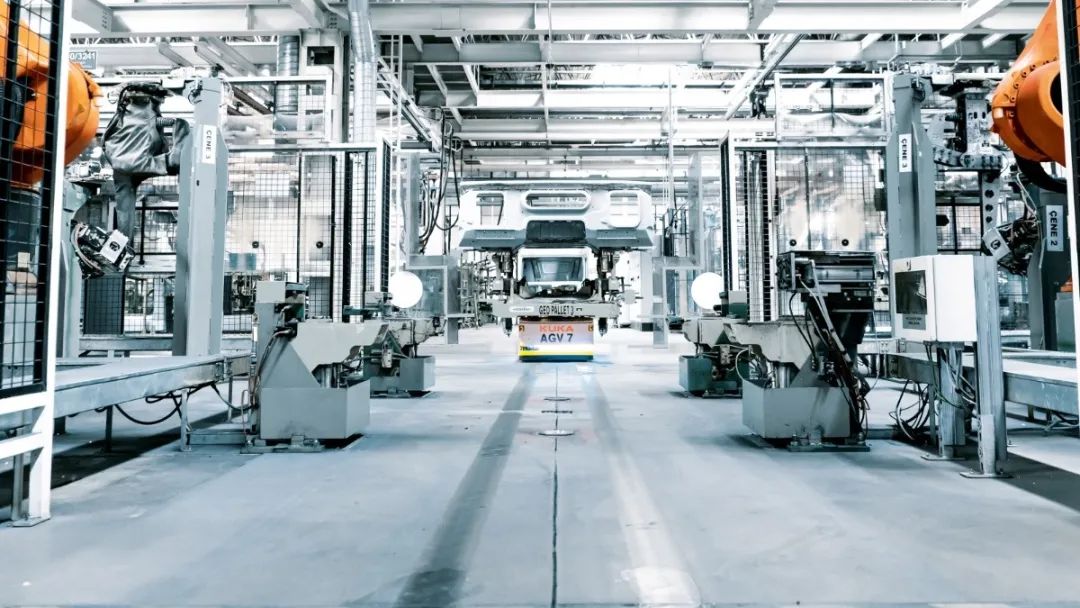

图片来源网络,如有侵权联系删除


项目概述


本期案例客户是一家集铝车轮制造、汽车底盘、动力总成、车身零部件制造、装备模具制造为一体的大型汽车零部件研发和制造企业。此次需要对汽车零部件进行高精度三维扫描,确保零部件符合设计规范,助力企业加速设计、制造和质量控制流程,提高整体效率。

640 (2).jpg

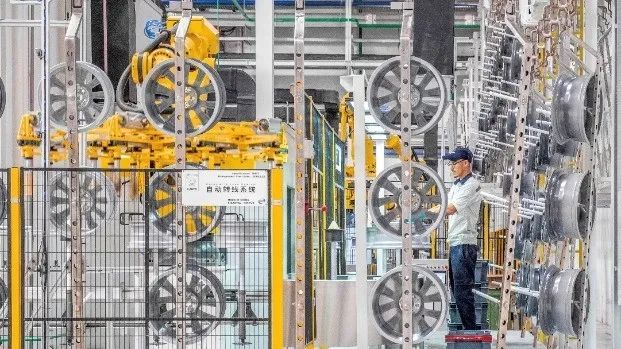

图片来源网络,如有侵权联系删除


项目痛点


由于汽车零部件的形状结构复杂,涵盖了多种不规则特征,如曲面、孔、凹凸面等。这些部位之间的相对位置和尺寸精度要求极高。同时,在测量过程中可能会遇到遮挡和盲区的问题,使得普通测量工具难以完整覆盖并确保准确度。

640 (3).jpg

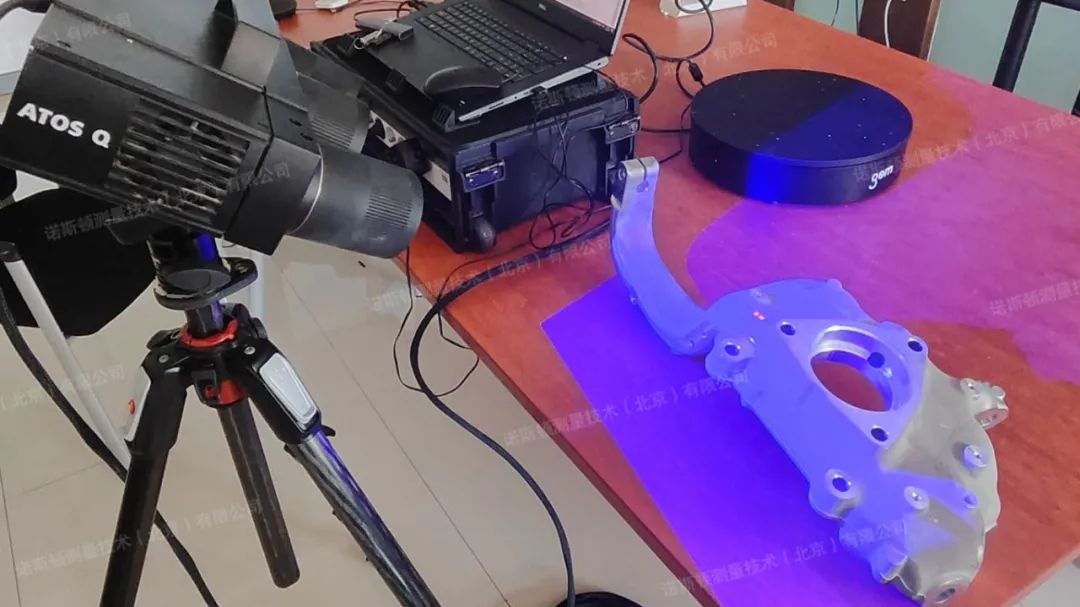

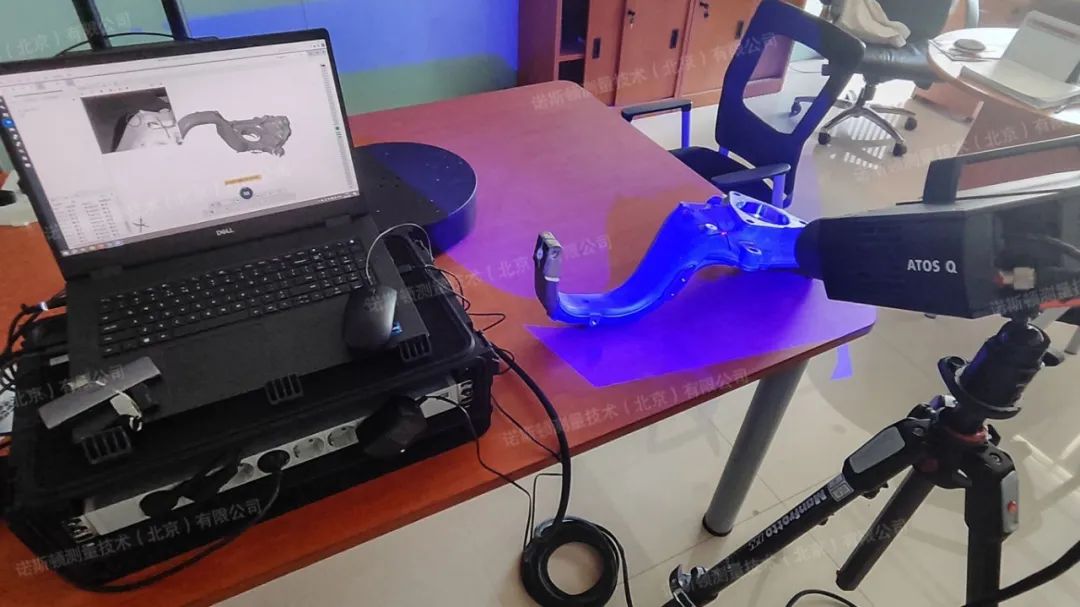

汽车零部件三维扫描现场


解决方案


使用蔡司ATOS Q 三维扫描仪,我们能够在几分钟内对零部件表面进行高效数据采集。该扫描仪能够精准捕获零部件的细节信息,为后续数据分析提供可靠的依据。


640 (4).jpg

汽车零部件三维扫描现场


ZEISS ATOS Q 是一款精度高达微米级的多功能紧凑型三维扫描仪,独有的三重扫描技术,在测量反光表面和带有凹陷的物体上具有显著优势。


640 (5).jpg

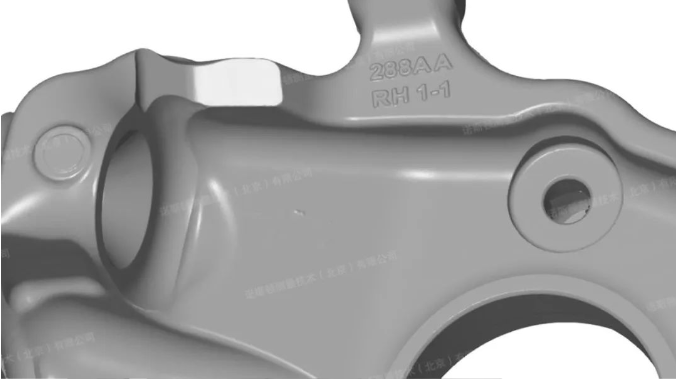

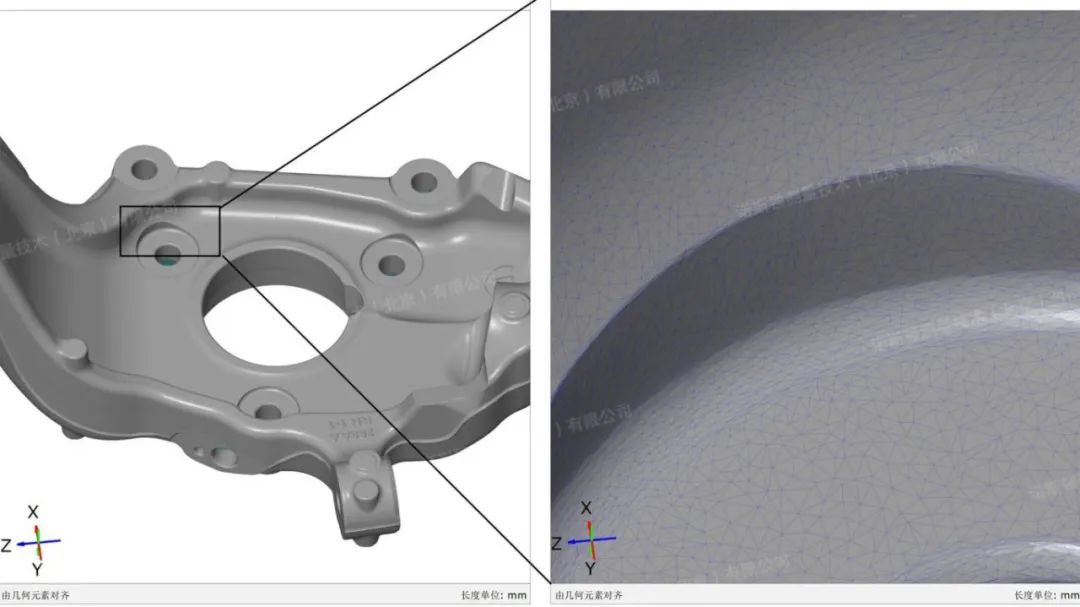

汽车零部件三角网格细节数据


640 (6).jpg

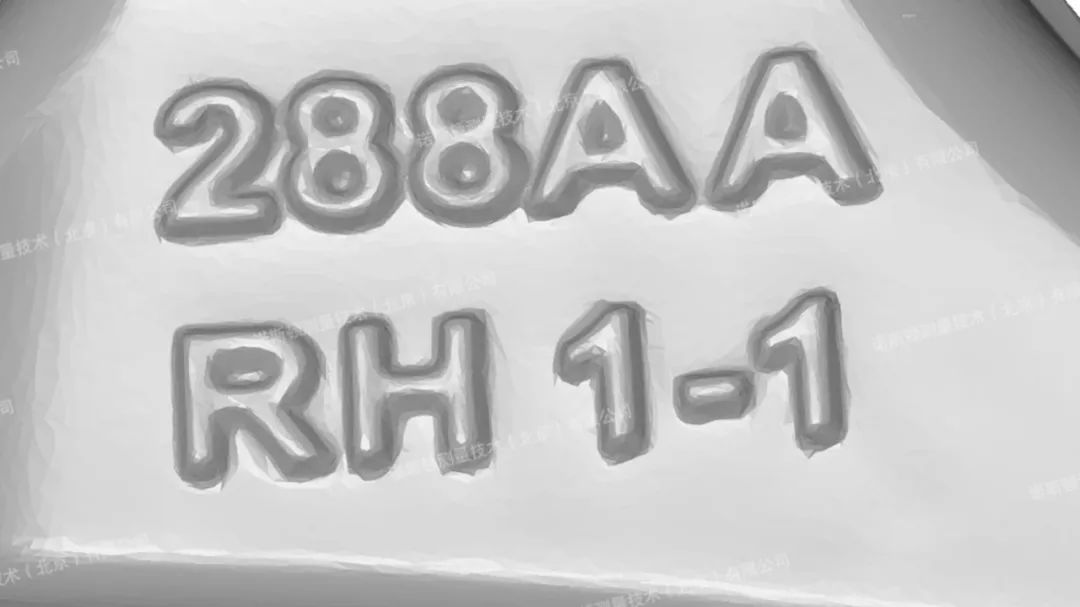

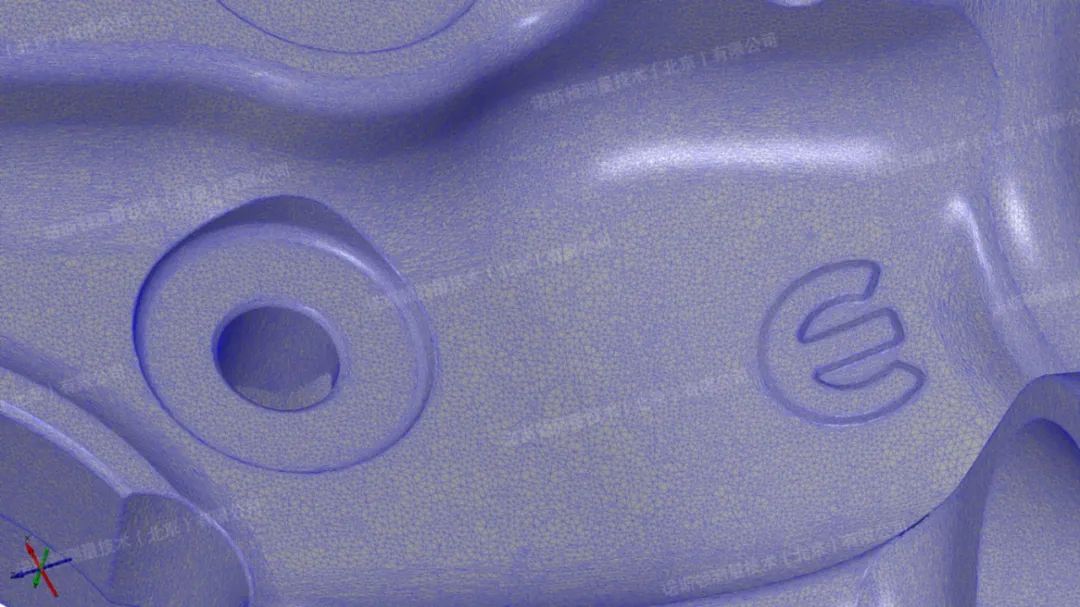

汽车零部件三角网格细节数据


该扫描仪提供多种操作模式,灵活适应不同的扫描需求,既可以移动使用,也可以在有限的空间内完成复杂的扫描和检测任务。




640 (8).jpg

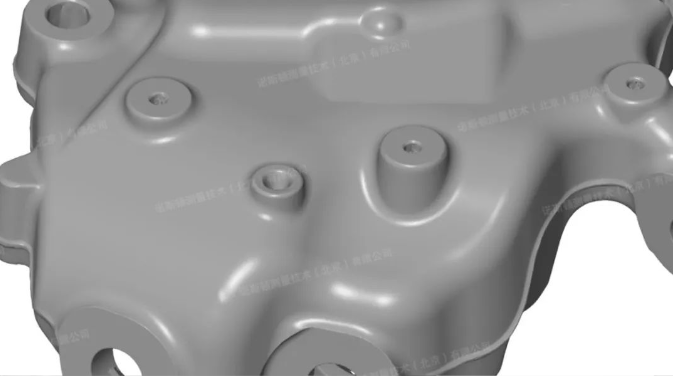

汽车零部件三维模型细节数据


将扫描数据导入ZEISS Quality Suite 检测软件中处理,可输出不同的格式,以满足应用的要求,基于一体化解决方案的优势,轻松进行数据评估。

640 (9).jpg

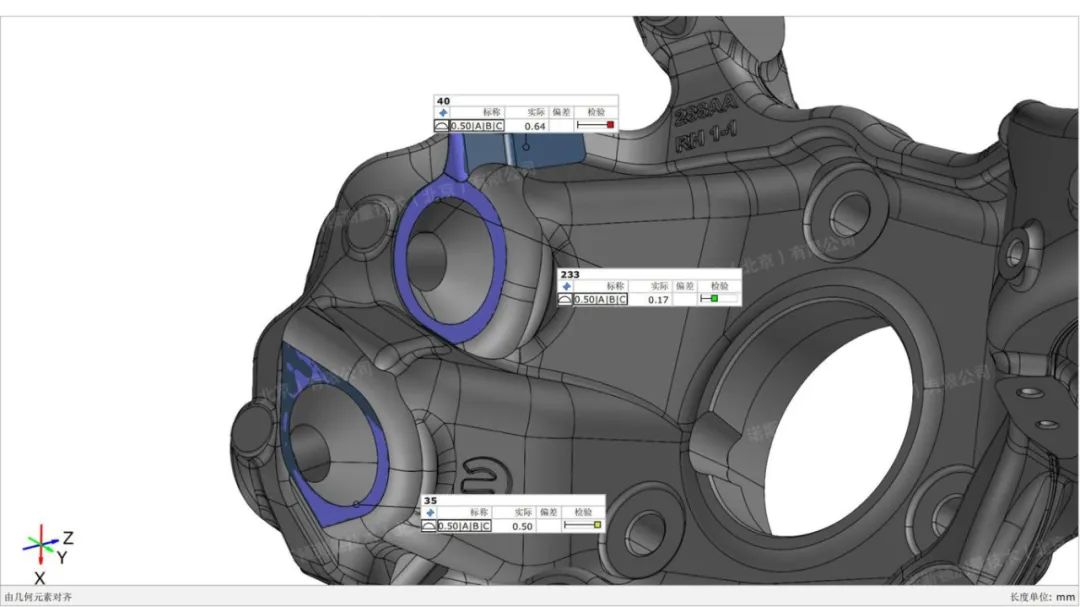

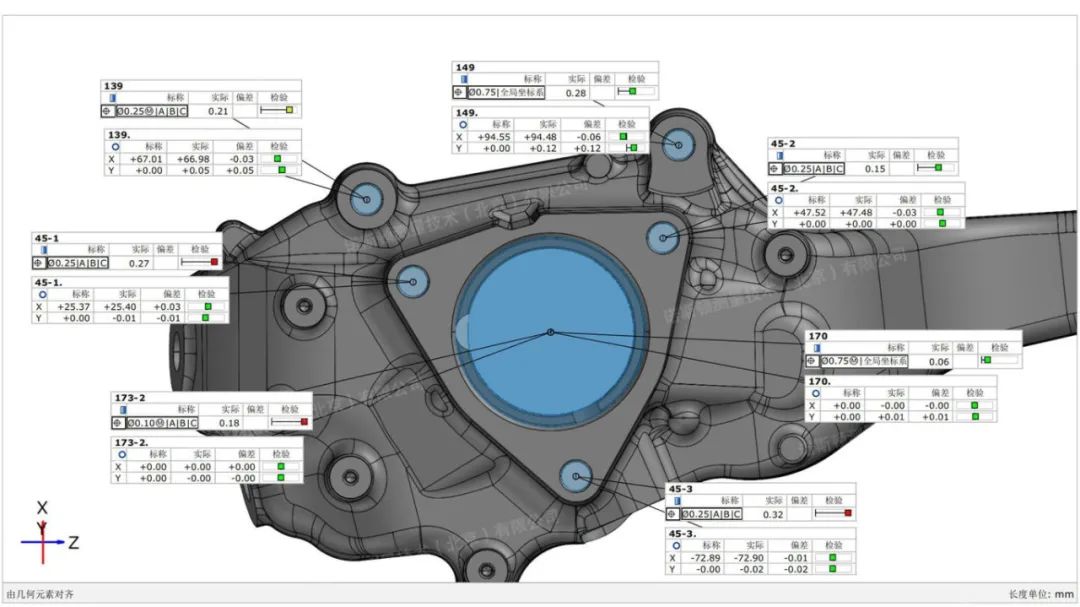

汽车零部件三维模型位置度检测数据


640 (10).jpg

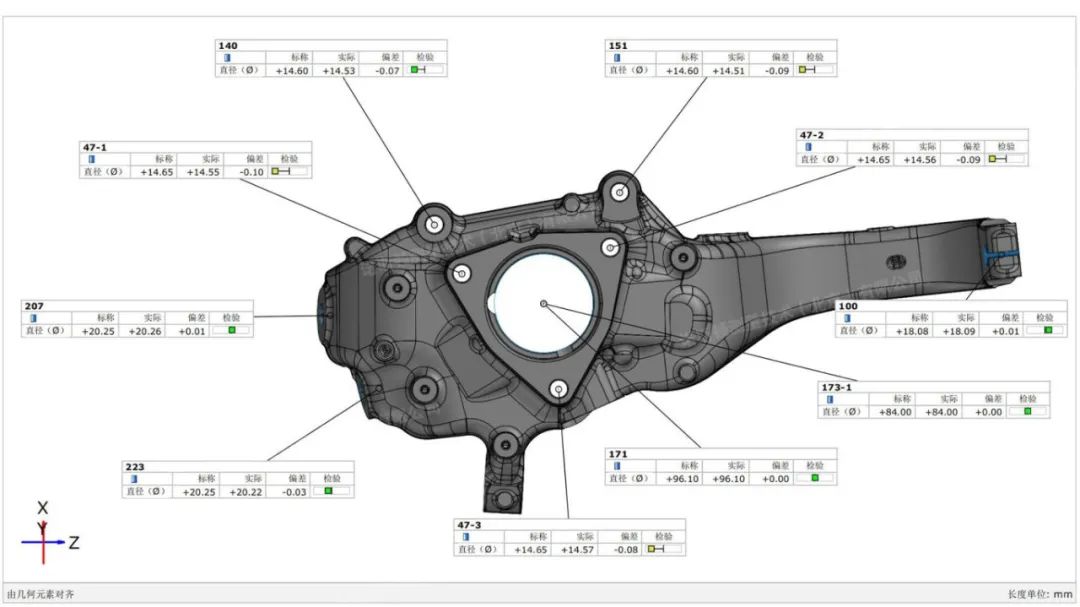

汽车零部件三维模型圆径检测数据


通过三维扫描数据可以检测汽车零部件细节特征,快速获取零部件的几何数据,检测零部件形位公差,对零部件的尺寸偏差进行整体把控并快速地判断产品是否符合规格,为产品质量控制提供可靠的理论依据。

640 (11).jpg

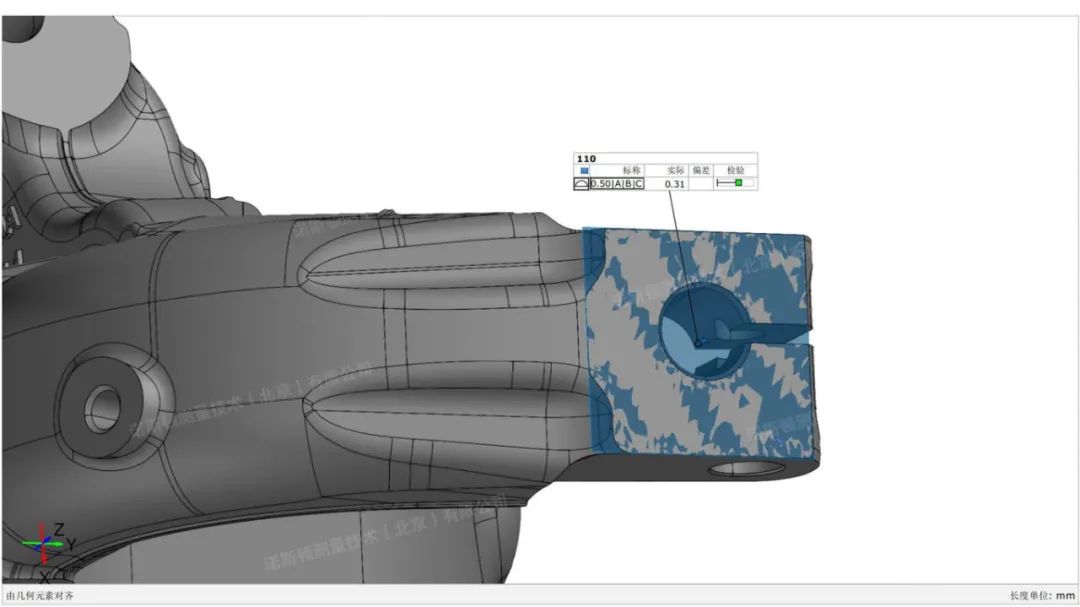

汽车零部件三维模型面轮廓度检测数据


640 (12).jpg

汽车零部件三维模型面轮廓度检测数据


创建数字化的零部件模型,制造商可以更好地理解、控制和优化其产品的设计和制造过程,从而提高生产效率、降低成本并提高产品质量。


640 (13).jpg

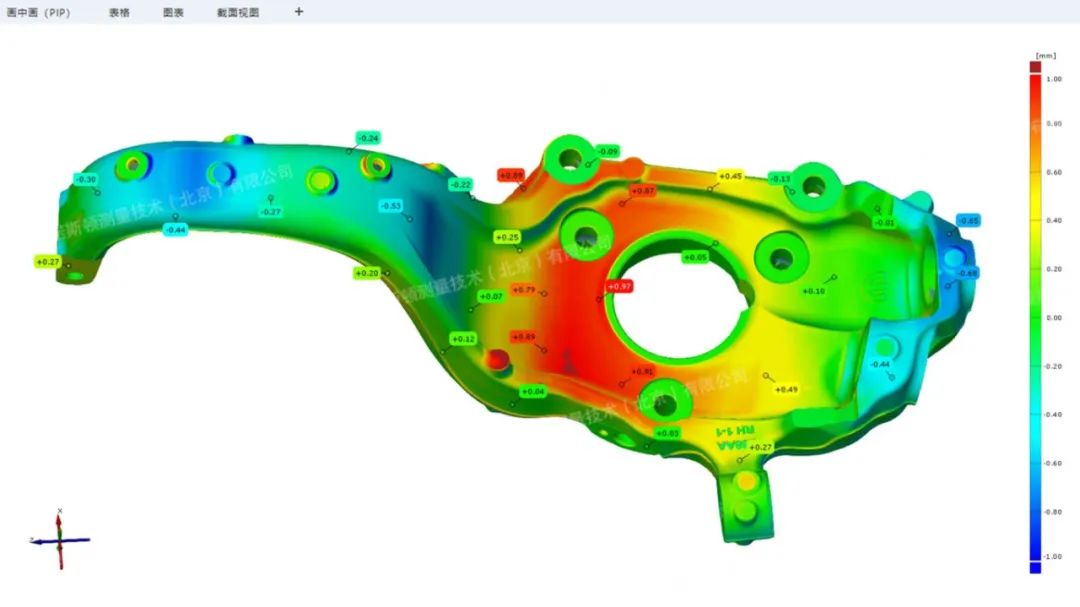

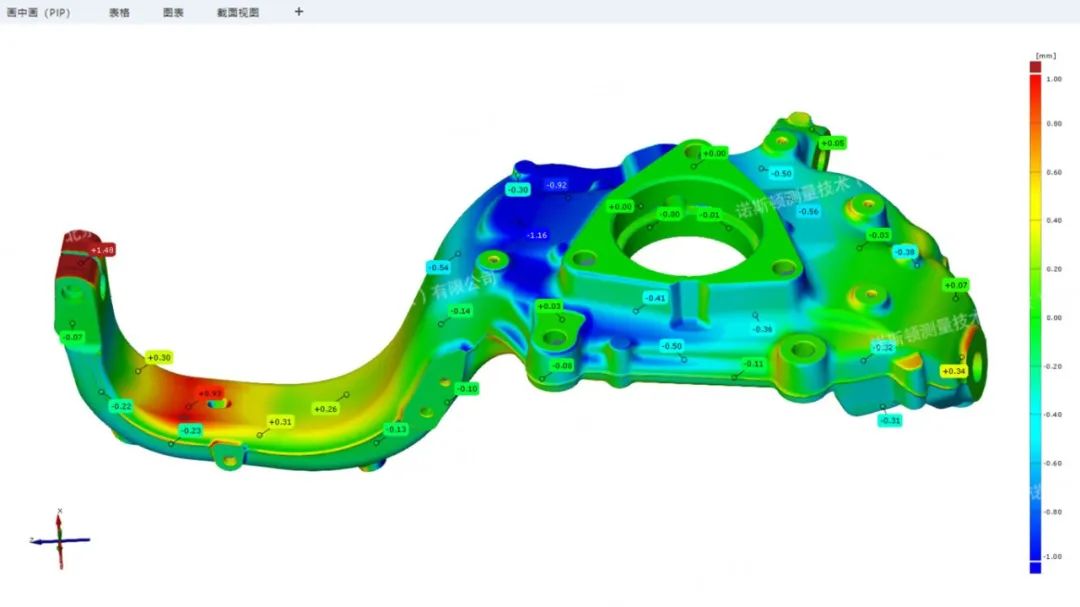

汽车零部件三维模型面偏差检测数据


640 (14).jpg

汽车零部件三维模型面偏差检测数据


本期小结


三维扫描技术在汽车零部件产业中发挥着重要的作用,包括快速设计和制造、质量控制和偏差检测等,同时,这项技术也为我国汽车强国建设提供有力支持,推动我国汽车行业向更加智能化、高效化方向迈进。
