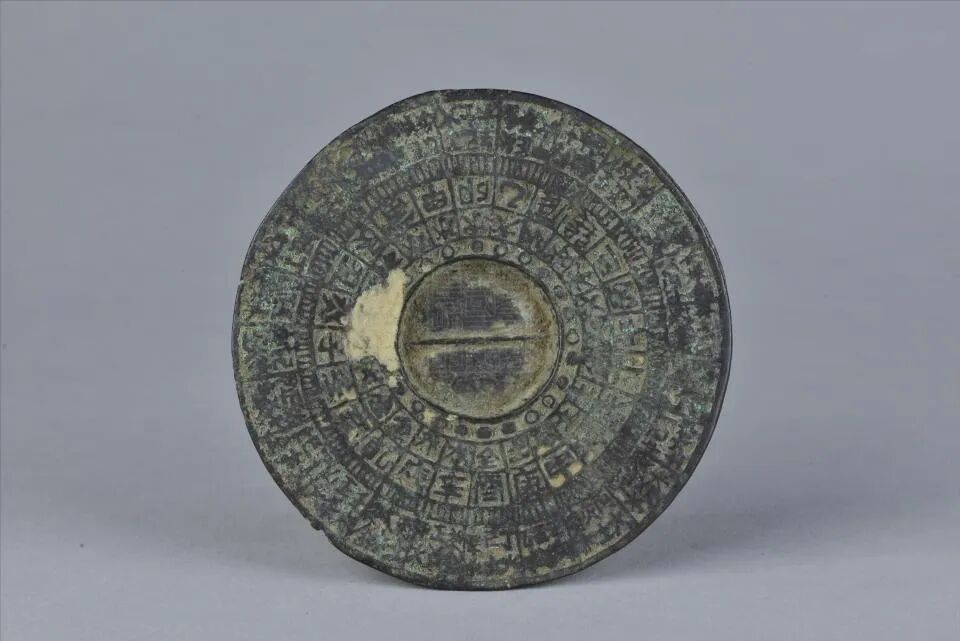

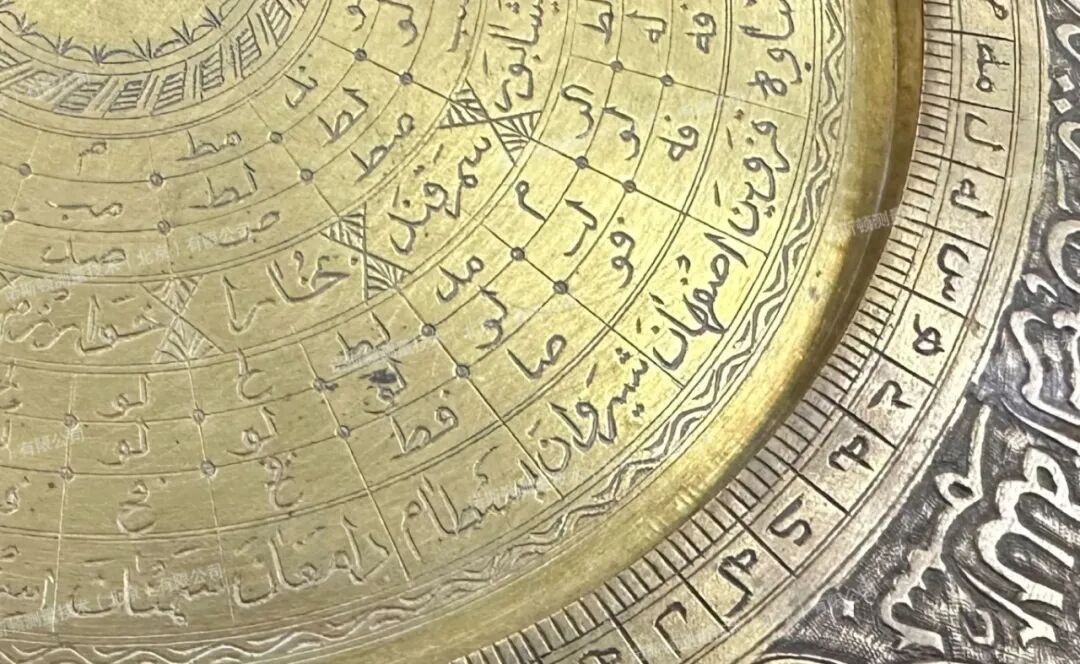

罗盘作为古今中外重要的导航与风水勘测工具，不仅广泛应用于航海、地质勘探等专业领域，也常见于传统风水布局与文物收藏中。其表面常雕刻有天干地支、八卦爻象及风水刻度，兼具实用性与艺术性，是工艺与文化的重要载体。

图片来源网络，如有侵权请联系删除

黄铜罗盘三维扫描数字化解决方案

当前，罗盘领域正处于传统工艺与现代技术交融并进的阶段：手工制作的风水罗盘因其文化价值仍受收藏与专业市场重视，而高精度电子罗盘已广泛应用于航海、无人机和智能设备，并持续向多传感器融合、高可靠和智能化方向发展。

项目需求与背景

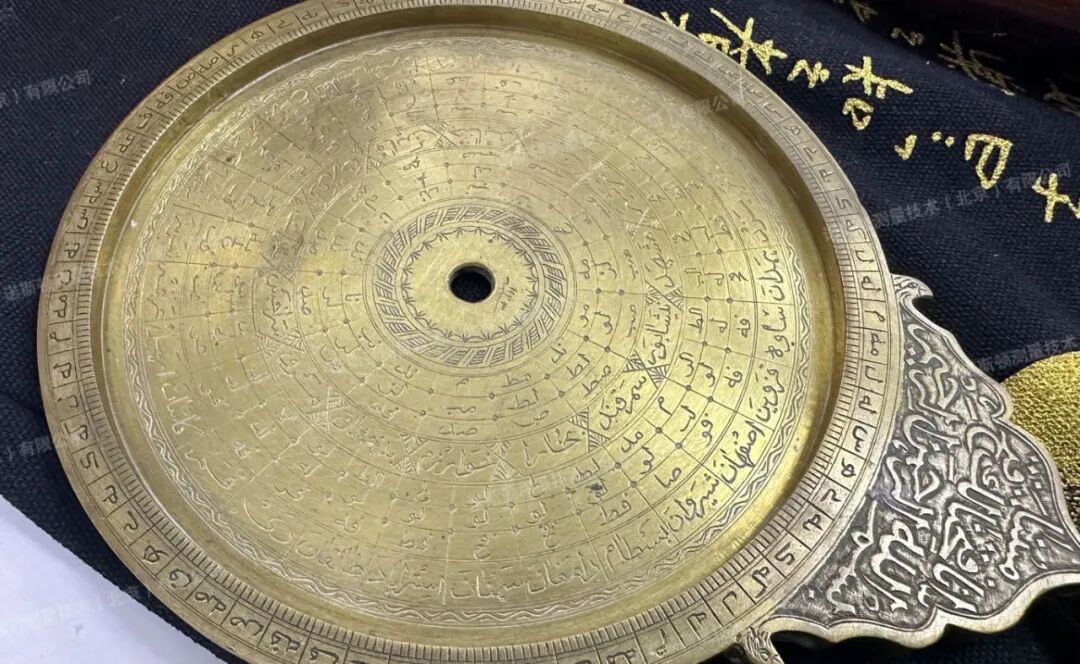

在此背景下，本次项目我们需要对一块具有典型传统工艺特征的黄铜罗盘进行三维扫描，旨在以数字化手段永久保存其精细的刻度与复杂结构，为后续的文物研究、虚拟展示或衍生开发建立高精度三维数据基础。

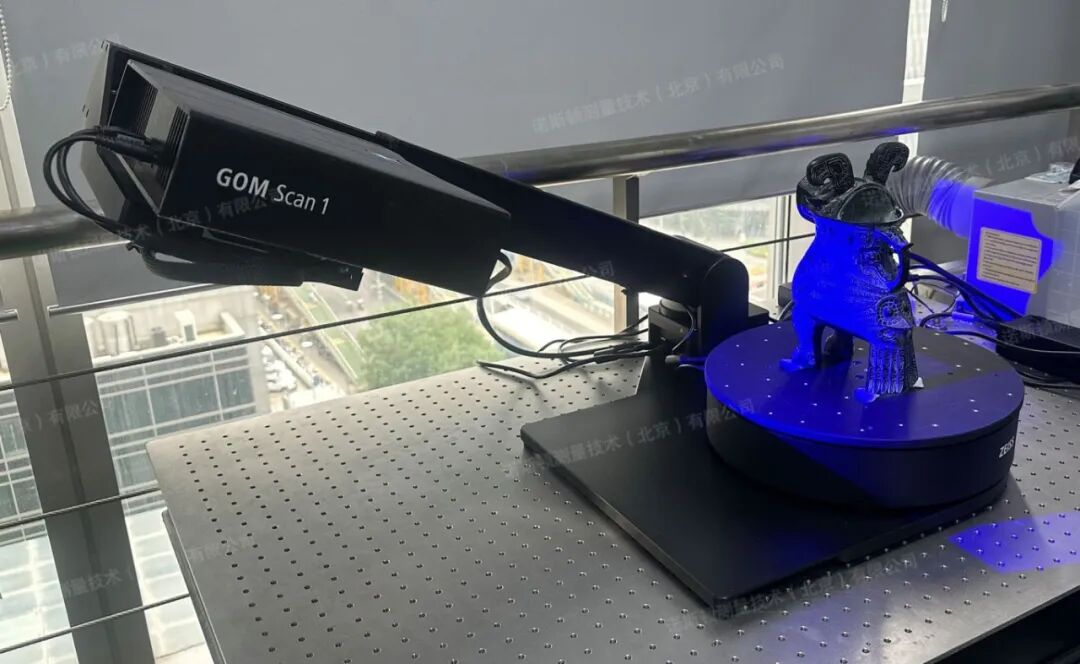

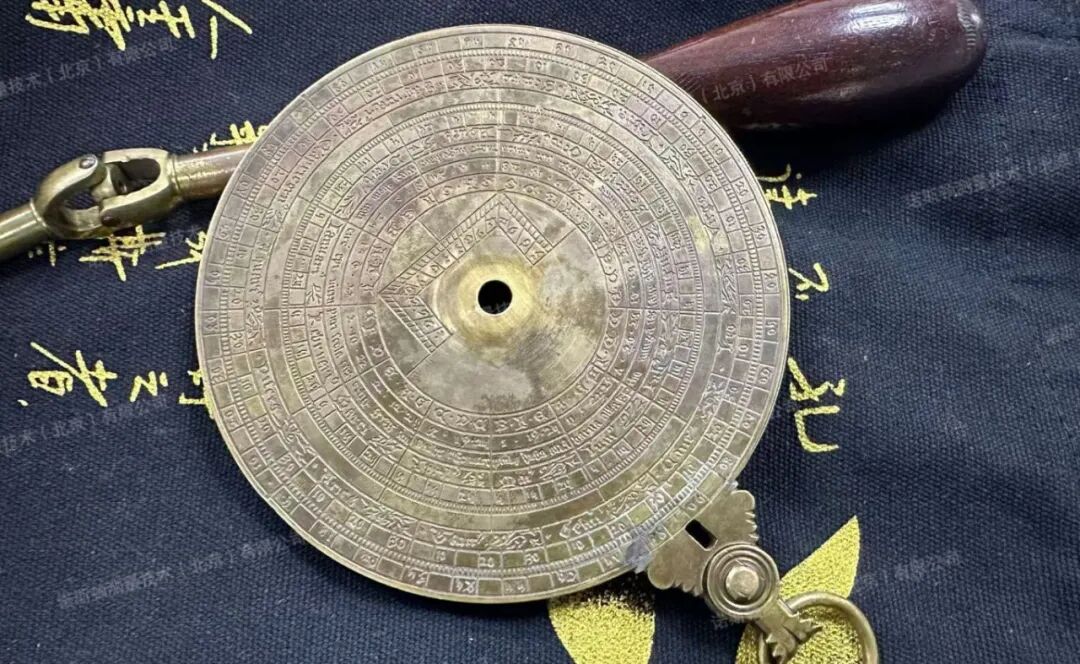

黄铜罗盘三维扫描现场

项目痛点与分析

在黄铜罗盘的数字化采集过程中，面临多项技术挑战：其材质表面光滑且反射率高，易对结构光扫描产生强烈干扰，导致点云噪声、特征丢失或数据畸变。

黄铜罗盘三维扫描现场

同时，罗盘表面纹饰、刻度及字符通常极为精细，尺寸范围往往从毫米级至微米级，对扫描系统的分辨率提出极高要求，且罗盘常具有复杂曲面、深凹槽及多层次结构，需实现全方位覆盖且无死角的扫描路径规划与数据融合，才能确保三维模型的完整性与准确性。

黄铜罗盘三维扫描现场

三维扫描解决方案

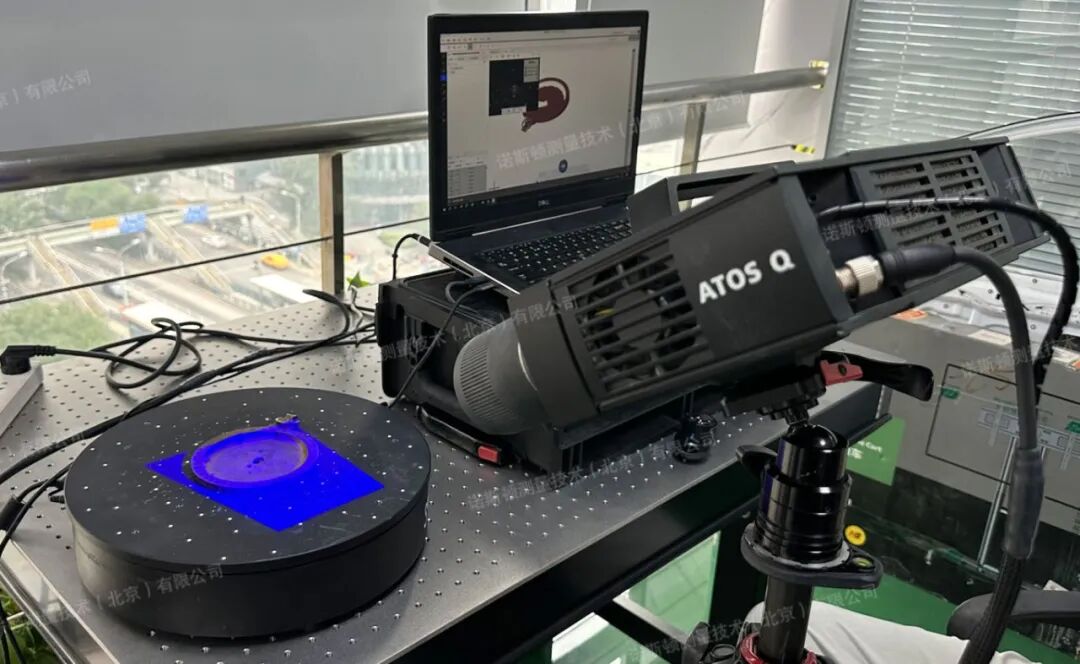

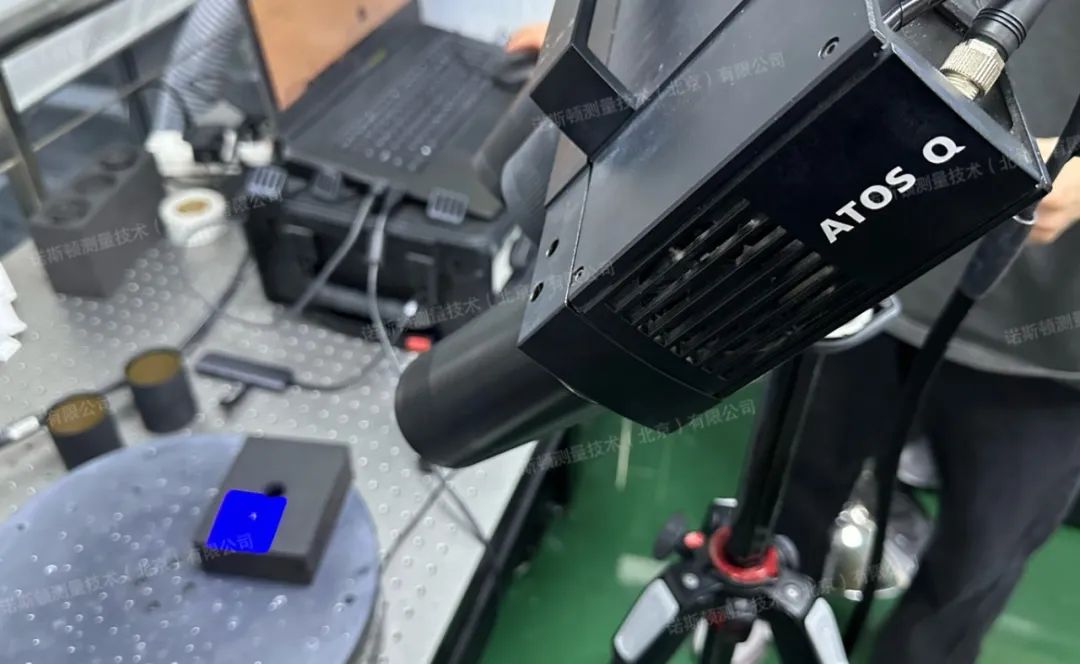

采用蔡司ATOS Q高精度三维扫描仪，对黄铜罗盘进行非接触式三维数字化采集。扫描前根据实际需求对其表面进行可去除的显像剂喷涂处理，以有效抑制金属反光，提升数据质量。

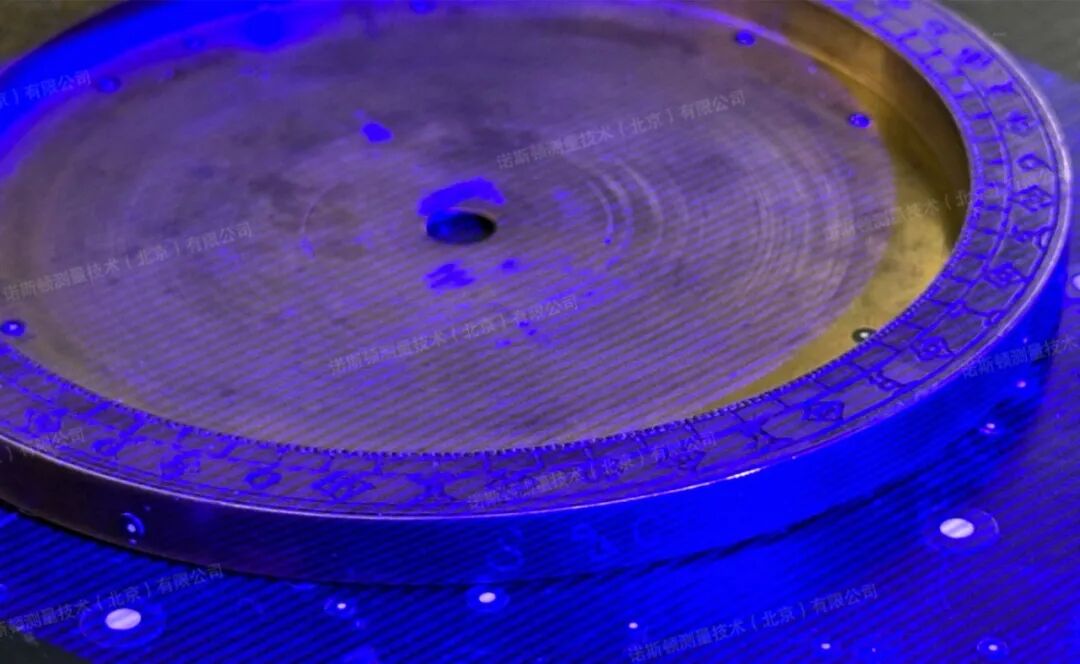

黄铜罗盘三维扫描现场

在扫描过程中，设备依托蓝光光栅与三重扫描技术，从多角度同步获取高分辨率点云数据，能够精准捕捉罗盘表面细微的雕刻、文字及装饰图案，精度可达微米级别，并有效解决复杂曲面的数据融合难题，确保模型的完整性与准确性。

黄铜罗盘三维扫描现场

采集得到的点云数据经专业软件处理，去除冗余及噪声，进行平滑优化后，生成高保真三维模型。这一数字化成果为黄铜罗盘建立了永久性的数字档案，即使实物随着时间推移发生损坏或遗失，其完整的形态与细节仍可长期保存，为后世研究罗盘的历史、文化与工艺提供重要依据。

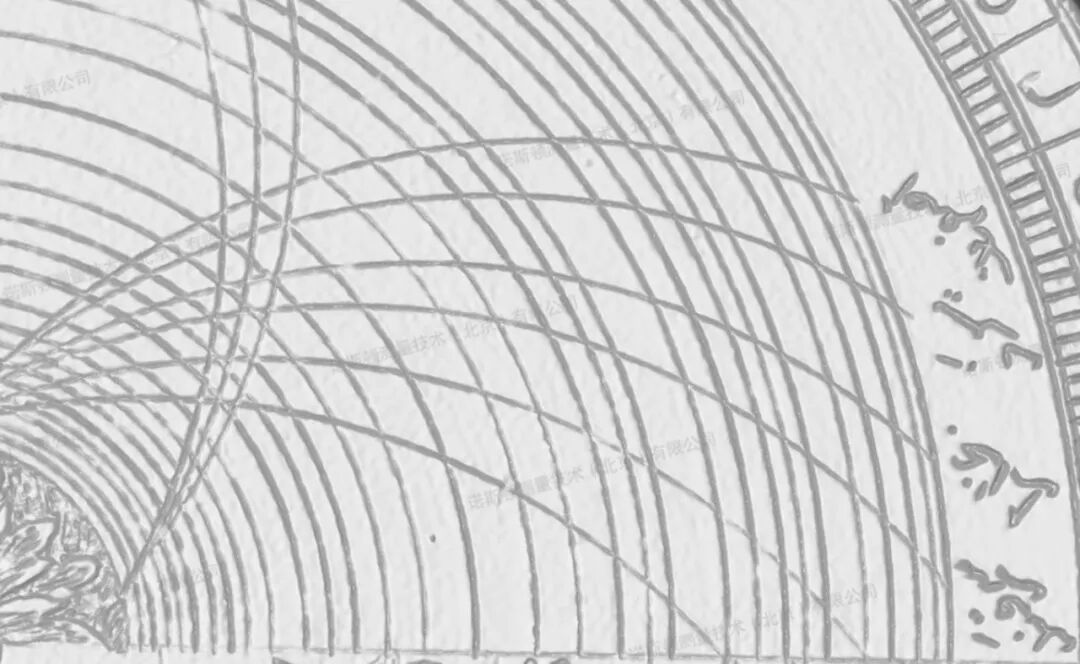

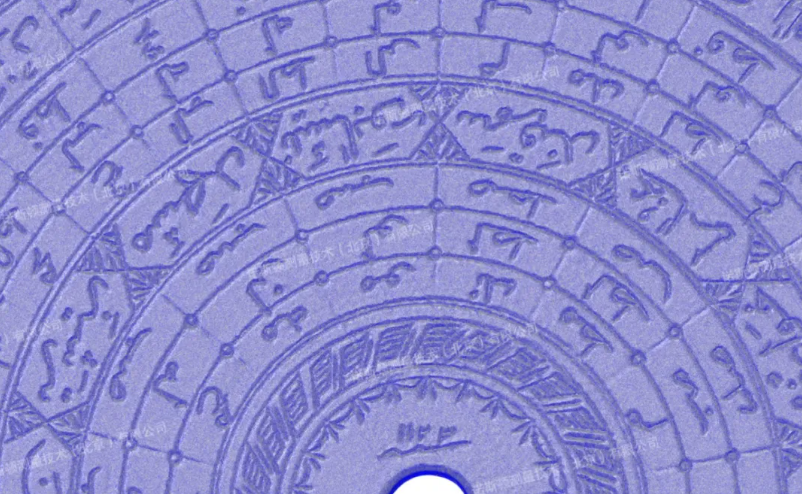

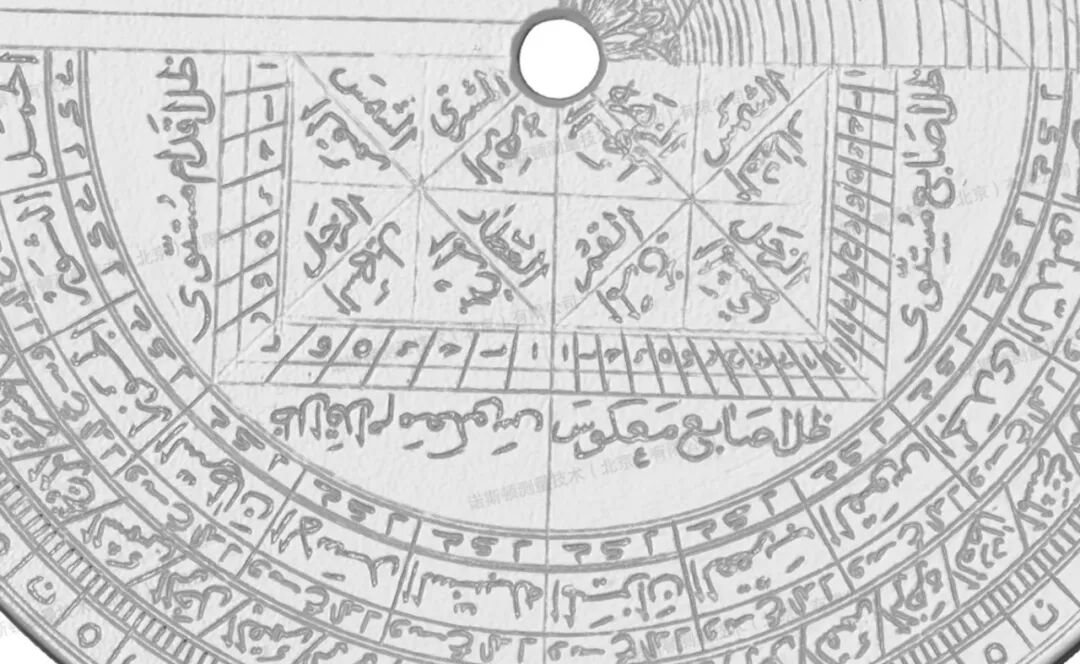

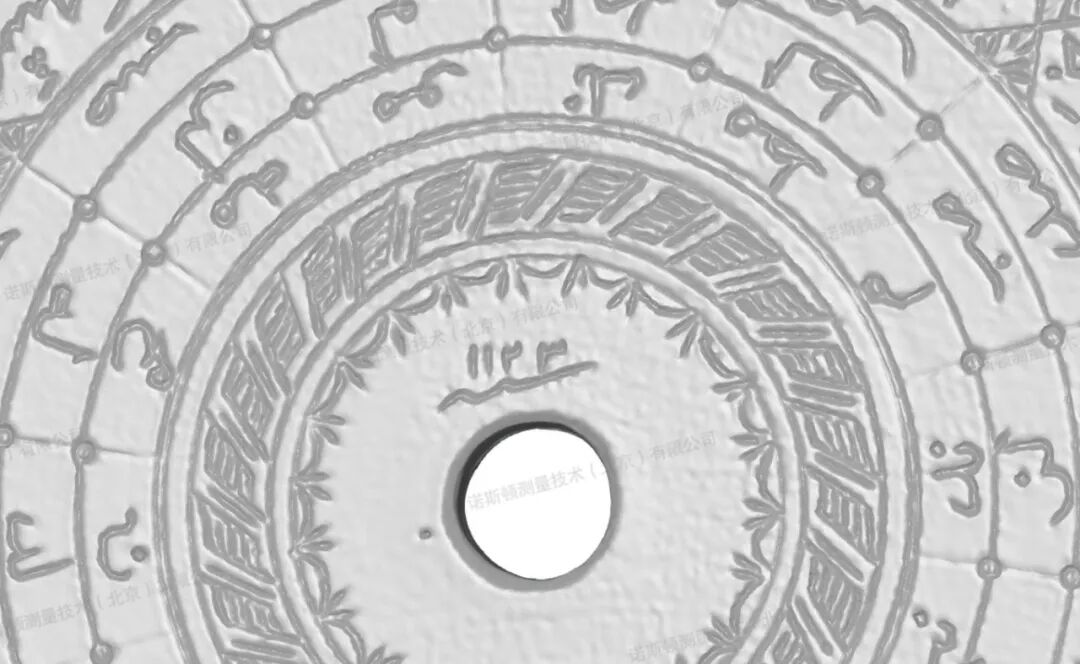

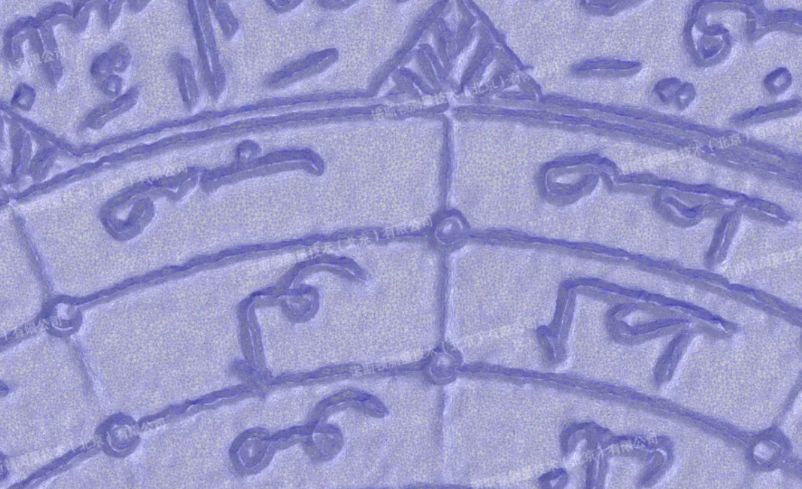

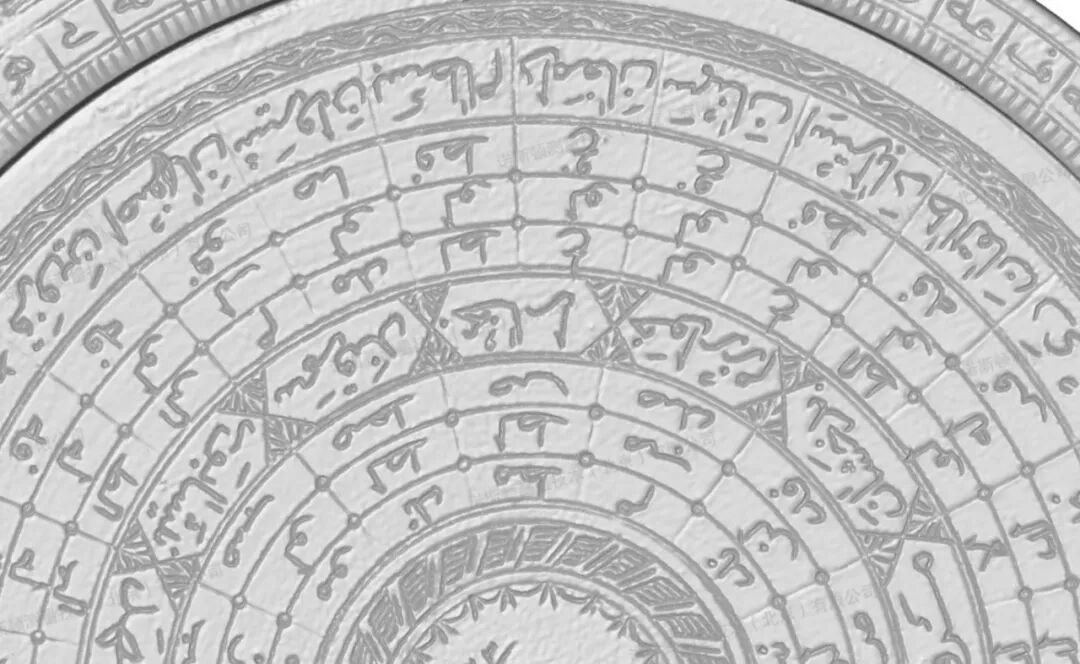

黄铜罗盘三角网格细节数据

黄铜罗盘三角网格细节数据

黄铜罗盘三角网格细节数据

基于所获三维数据，还可通过3D打印、CNC精雕等工艺实现罗盘的精准实物复制，在保留原物所有艺术特征的同时，满足文物保护和公众传播的需求。

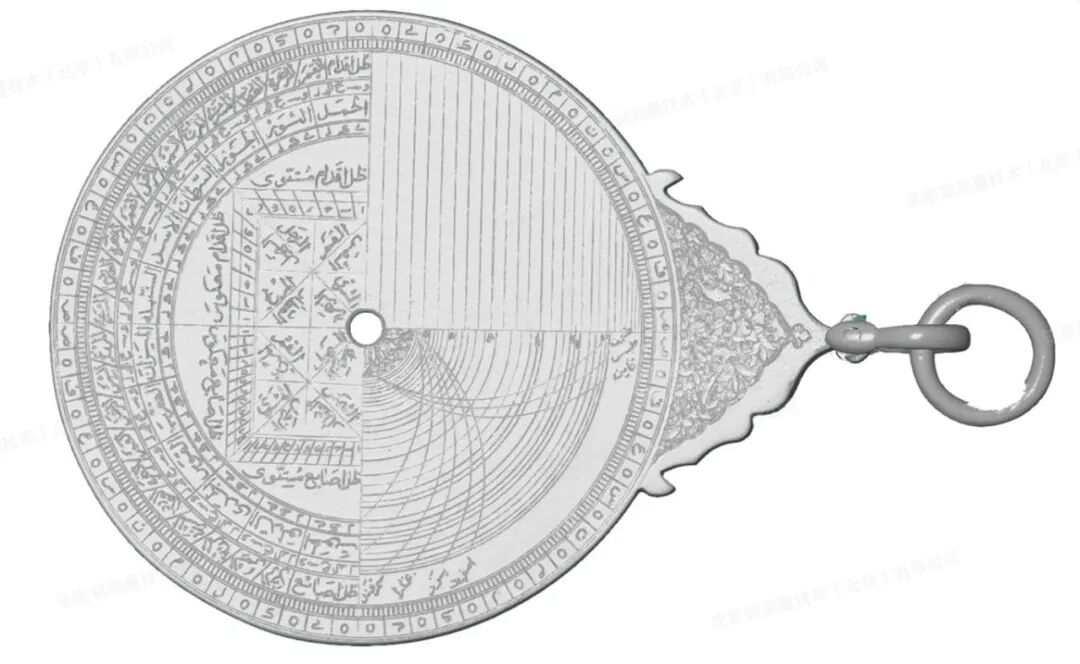

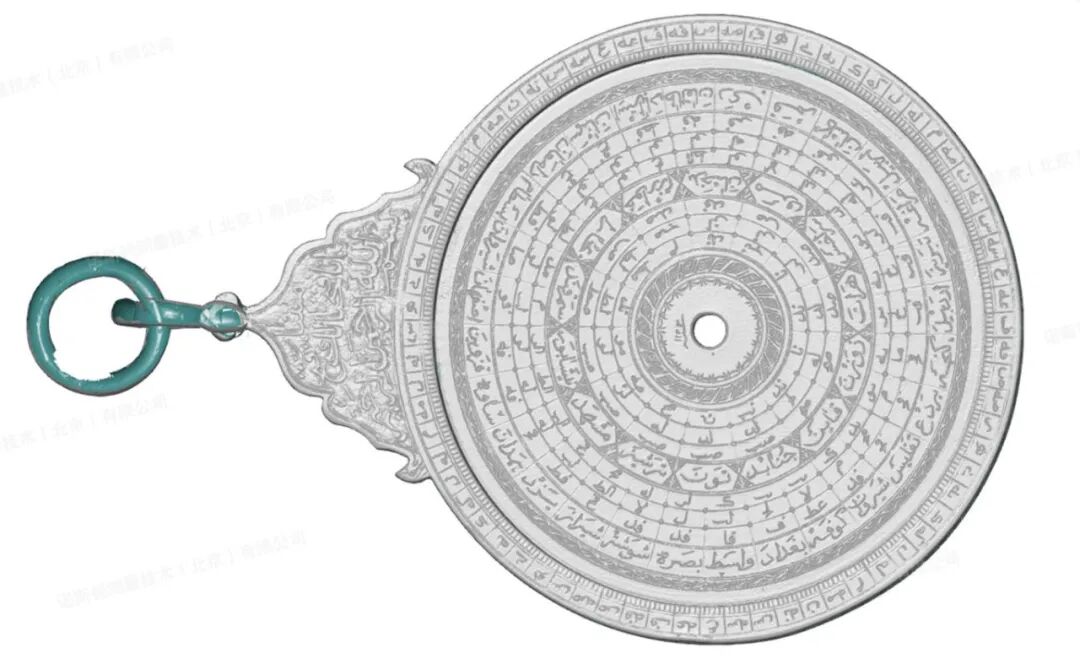

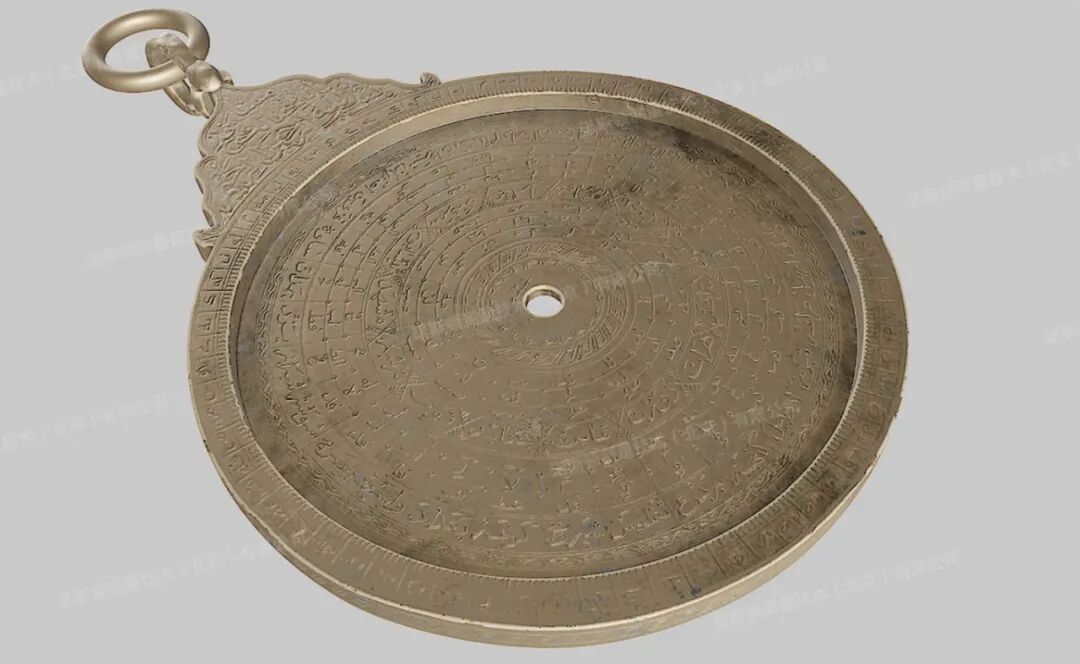

黄铜罗盘三维扫描模型数据

黄铜罗盘三维扫描模型数据

黄铜罗盘三维扫描模型数据

此外，数字化模型支持网络化多角度互动展示，观众无需亲临现场即可在线细致观摩，极大拓展了文物展示的时空边界，提升公众对传统文化的认知与兴趣。

黄铜罗盘三维扫描模型数据

黄铜罗盘三维扫描模型数据

在文物保护方面，三维数据能够准确反映罗盘当前的保存状况，包括表面磨损与结构变形等细节，为后续科学修复方案的制定提供可靠依据，有助于这一珍贵文化遗产的长期保存与延续。

黄铜罗盘三维扫描模型数据

本项目通过高精度三维扫描技术，成功克服黄铜材质反光与复杂结构带来的数字化挑战，在确保文物安全的前提下，实现了全面、精准的数字存档与多维应用，不仅为传统工艺的保护与传承提供了坚实技术基础，也为后续学术研究、虚拟展示与文化创新开辟了新的可能。

黄铜罗盘三维扫描模型数据

本期小结：

三维扫描技术作为科技与人文深度融合的现代化工具，正持续推动文物保存与数字应用领域的不断发展，为传承和弘扬中华优秀传统文化注入新的活力。
