在工业制造的精密体系中，有一类看似小巧却不可或缺的核心配件 —— 固定片。它以简洁的结构承载着 “定位基准” 与 “连接桥梁”的关键作用，从电子设备内部的元器件固定，到机械装置中的零件校准，再到家具、汽车等领域的装配支撑，固定片如同 “隐形基石”，默默保障着各类产品的结构稳定性与运行精度。

图片来源网络，如有侵权请联系删除

固定片三维扫描数字化解决方案

在现代化制造体系中，零部件精度已超越单纯的技术范畴，成为连接设计意图与产品性能、工艺能力与质量水平、制造成本与市场价值的关键纽带。

项目背景与需求

作为装配体系的基础环节，定位固定片的微观偏差将在装配过程中被层层传递、持续放大，最终影响整机运行的稳定性与可靠性。本次项目需要对几枚关键的“定位安装固定片”进行三维扫描，通过高精度三维扫描技术，获取其全尺寸三维数据，精准识别尺寸偏差与形位公差问题，解决装配配合中的精度匹配难题，同时为后续逆向优化、质量管控与数字化管理提供数据支撑。

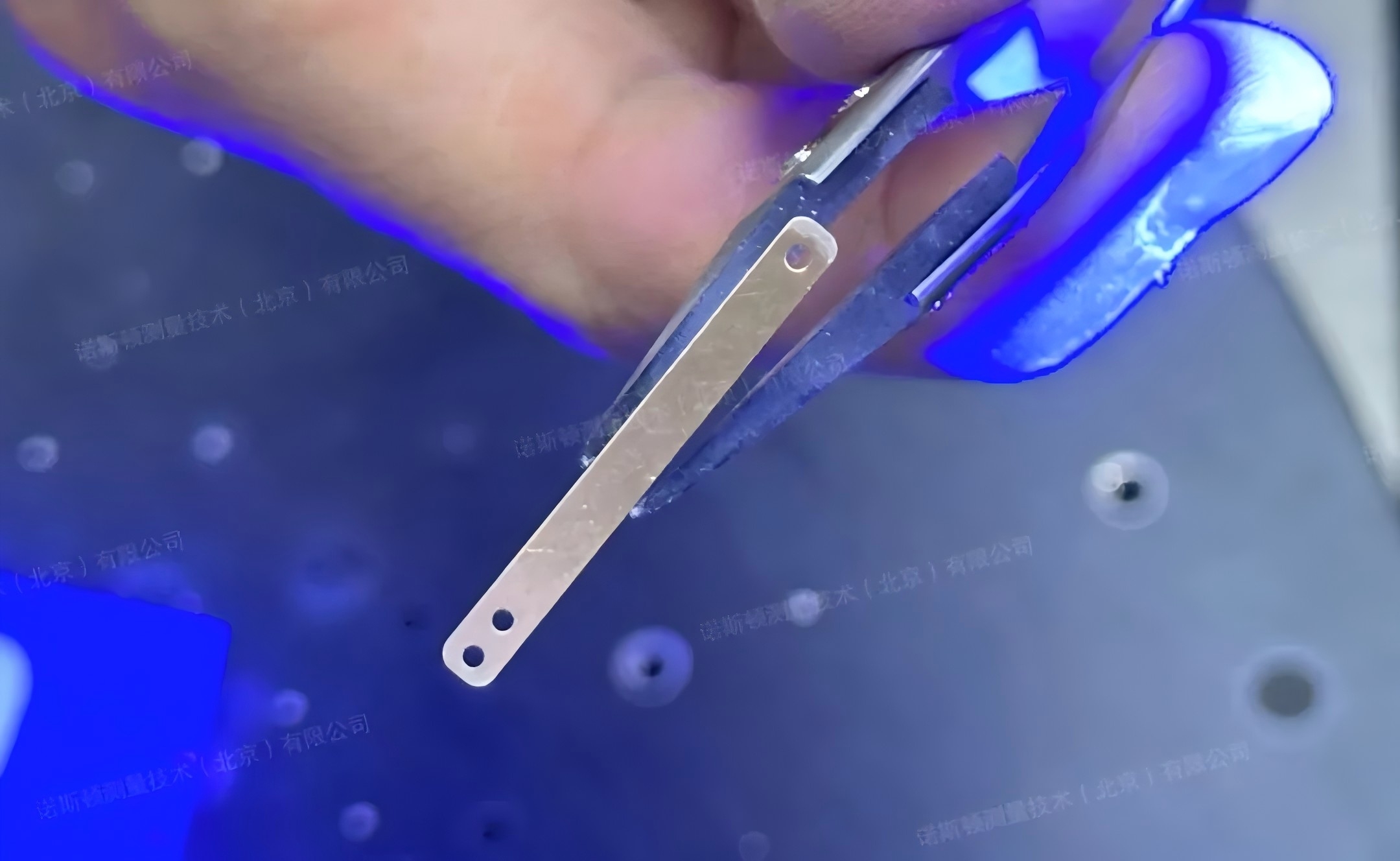

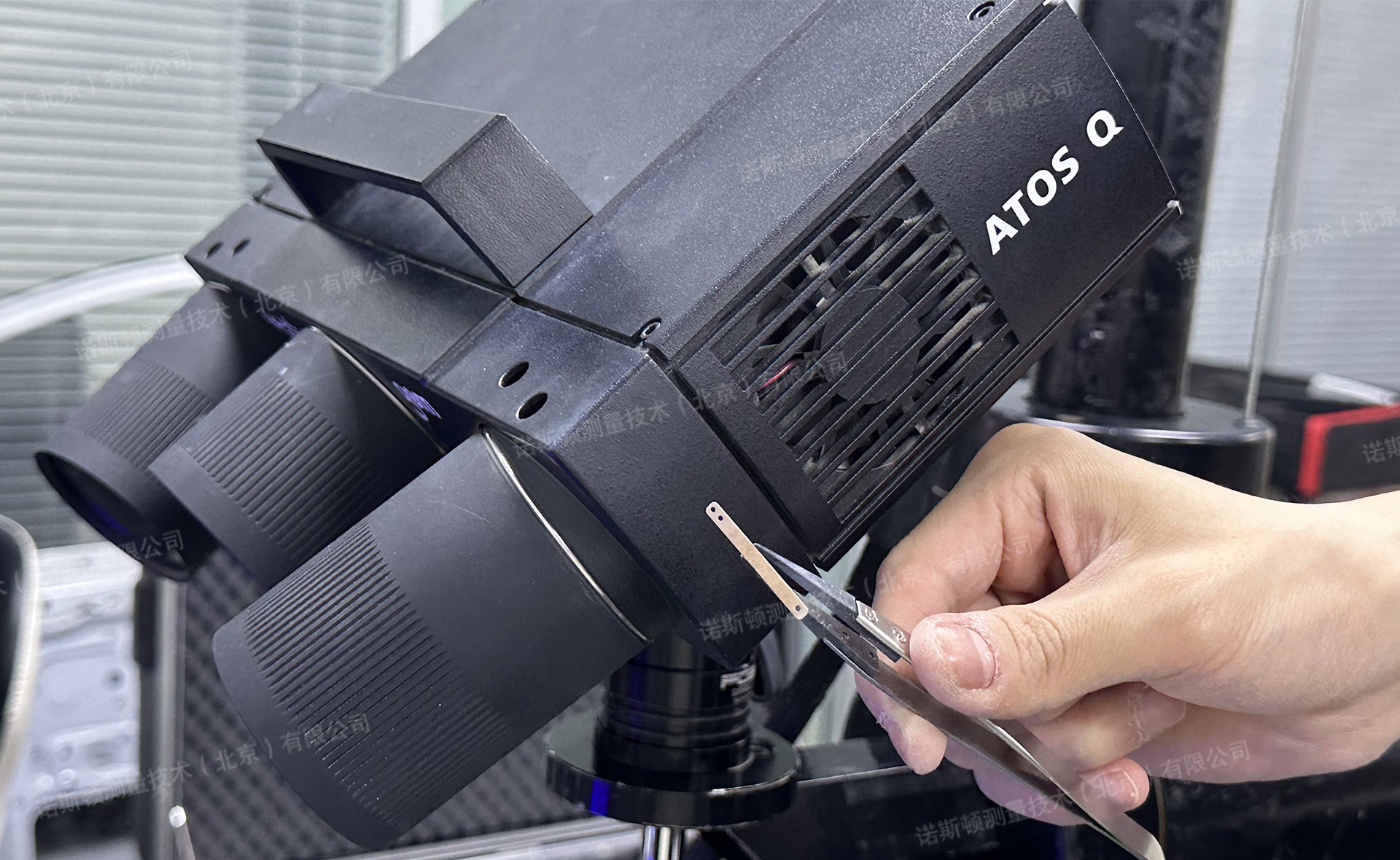

固定片三维扫描现场

项目痛点与分析

固定片作为定位安装配件，若本身存在微小形变、加工误差或磨损，这些误差将在组装过程中被传递放大，导致产品出现对齐不准、间隙面差、异响甚至功能失效等严重问题。传统检测手段受限于离散取样的固有局限，难以全面捕捉复杂三维特征的微观形变，往往使质量问题难以溯源。

固定片三维扫描现场

3D数字化解决方案

使用蔡司ATOS Q三维光学扫描仪对固定片进行三维扫描，能高效、精准地获取其全面三维数据。

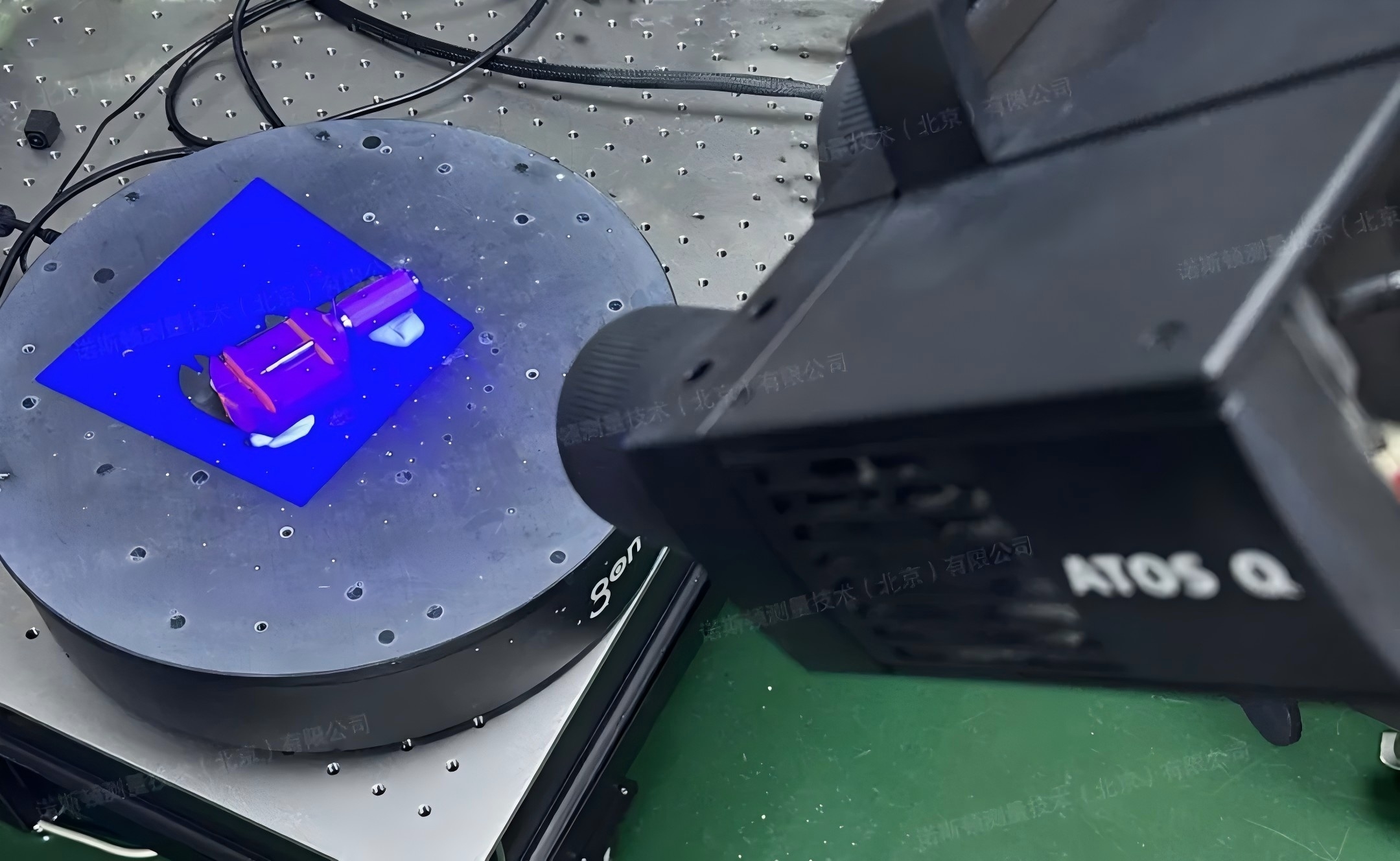

固定片三维扫描现场

该设备独有的三重扫描原理能有效捕捉零件狭窄深处的位置，蓝光均衡器可优化反光表面扫描，即使固定片存在深孔、凹槽等复杂结构，也能获得完整、无遗漏的三维数据。

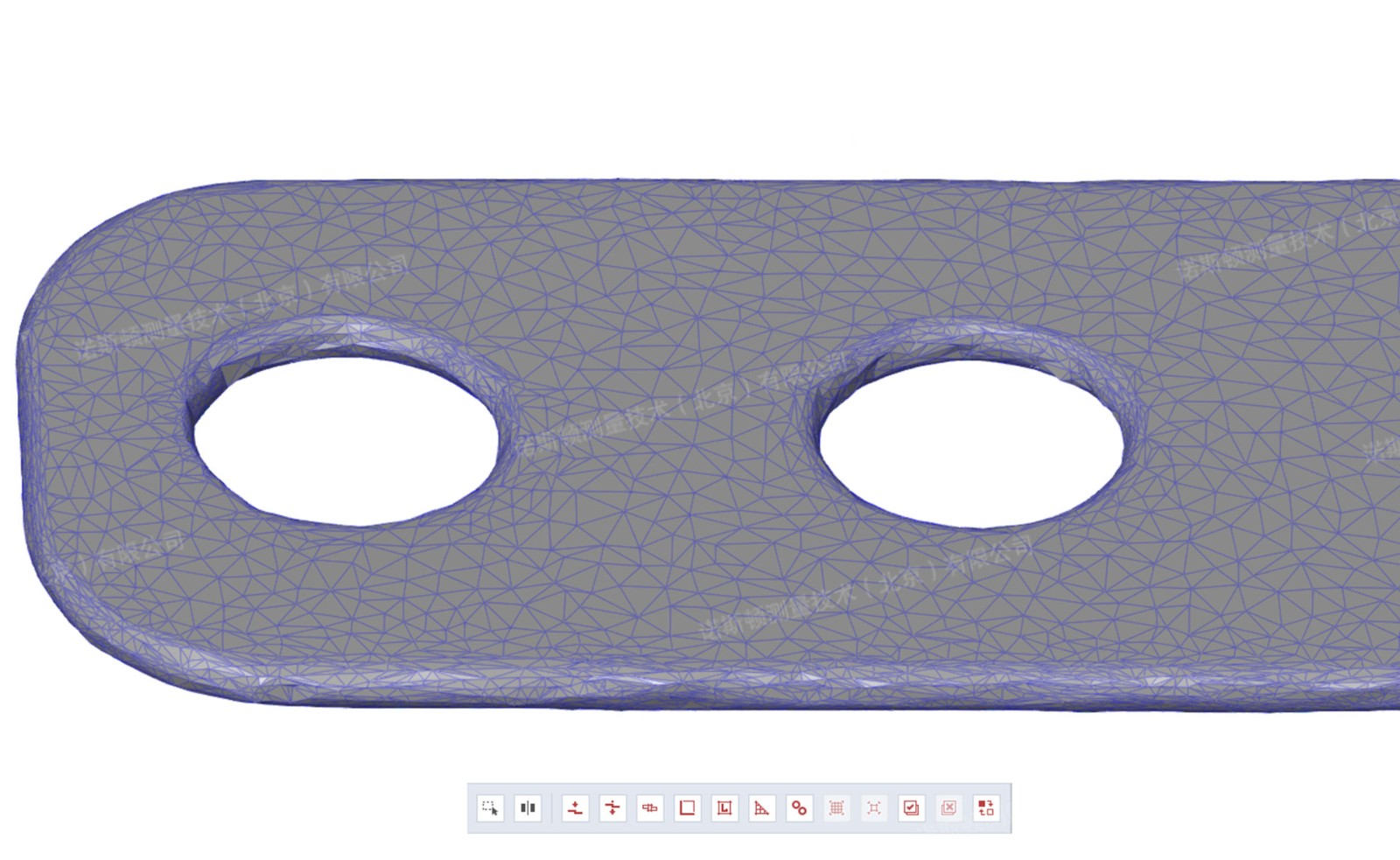

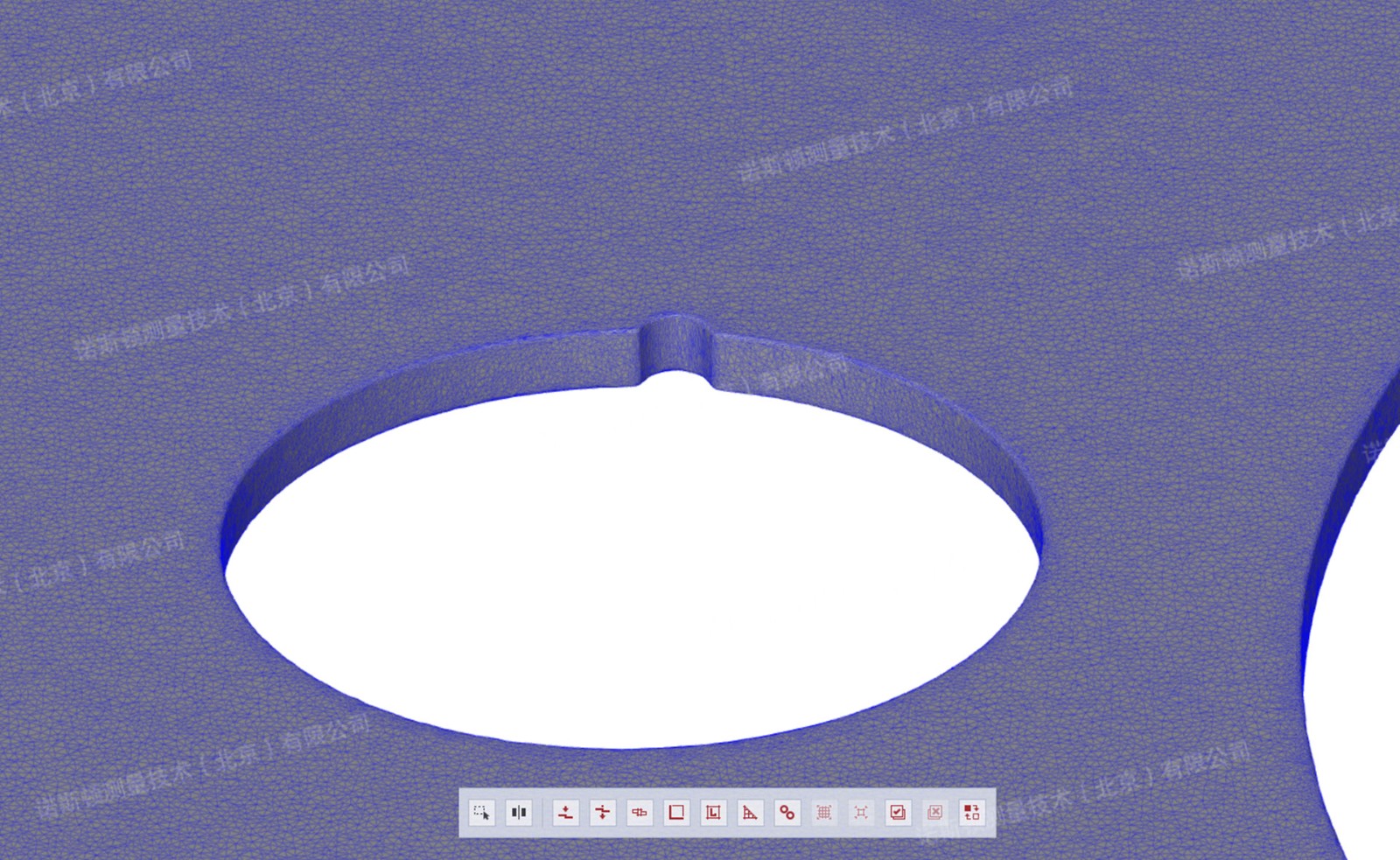

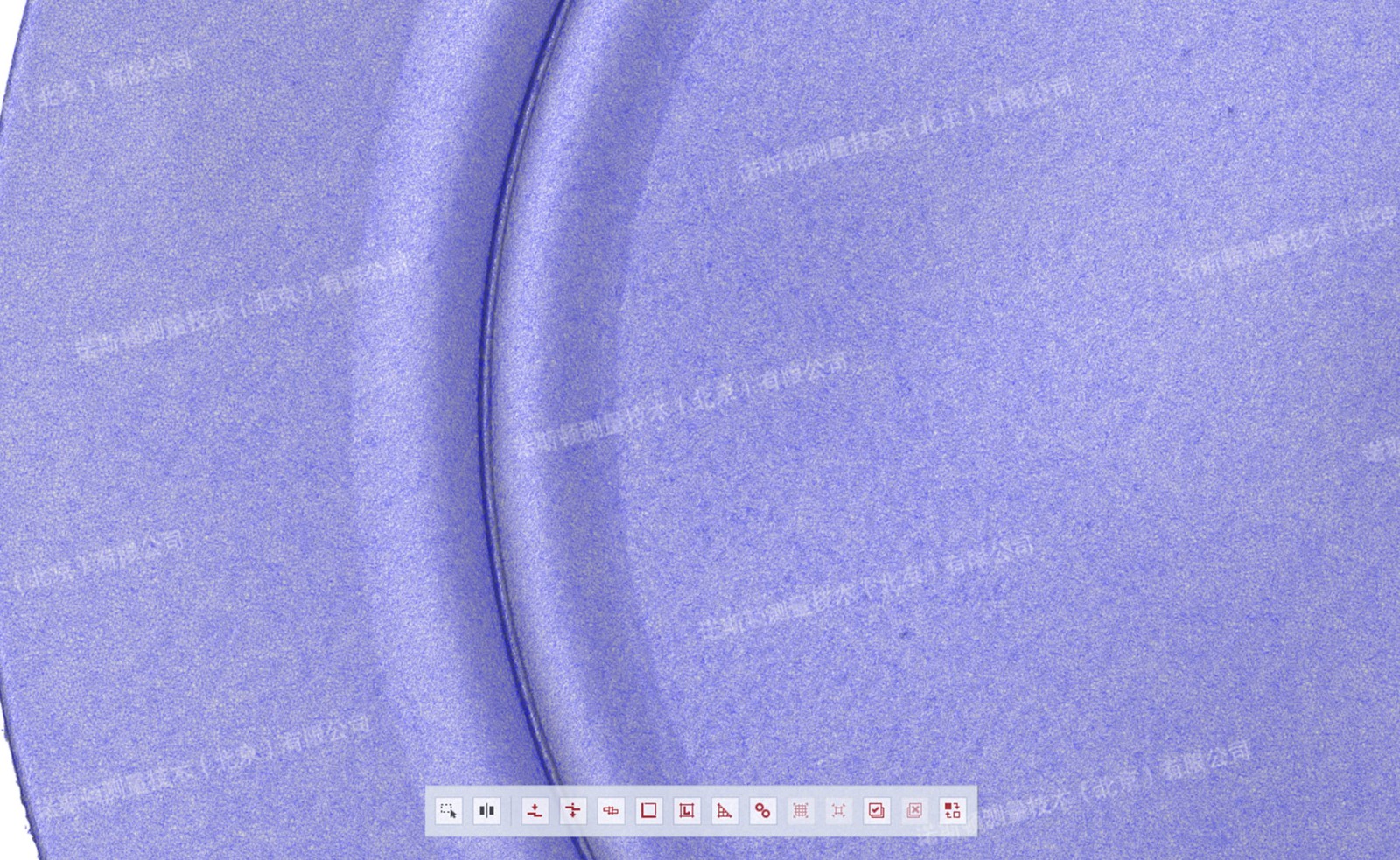

  固定片三角网格数据

为固定片建立精确的三维数字档案，方便企业对产品进行数字化管理，在后续生产、维护等环节，可随时调取数字模型了解详细信息。

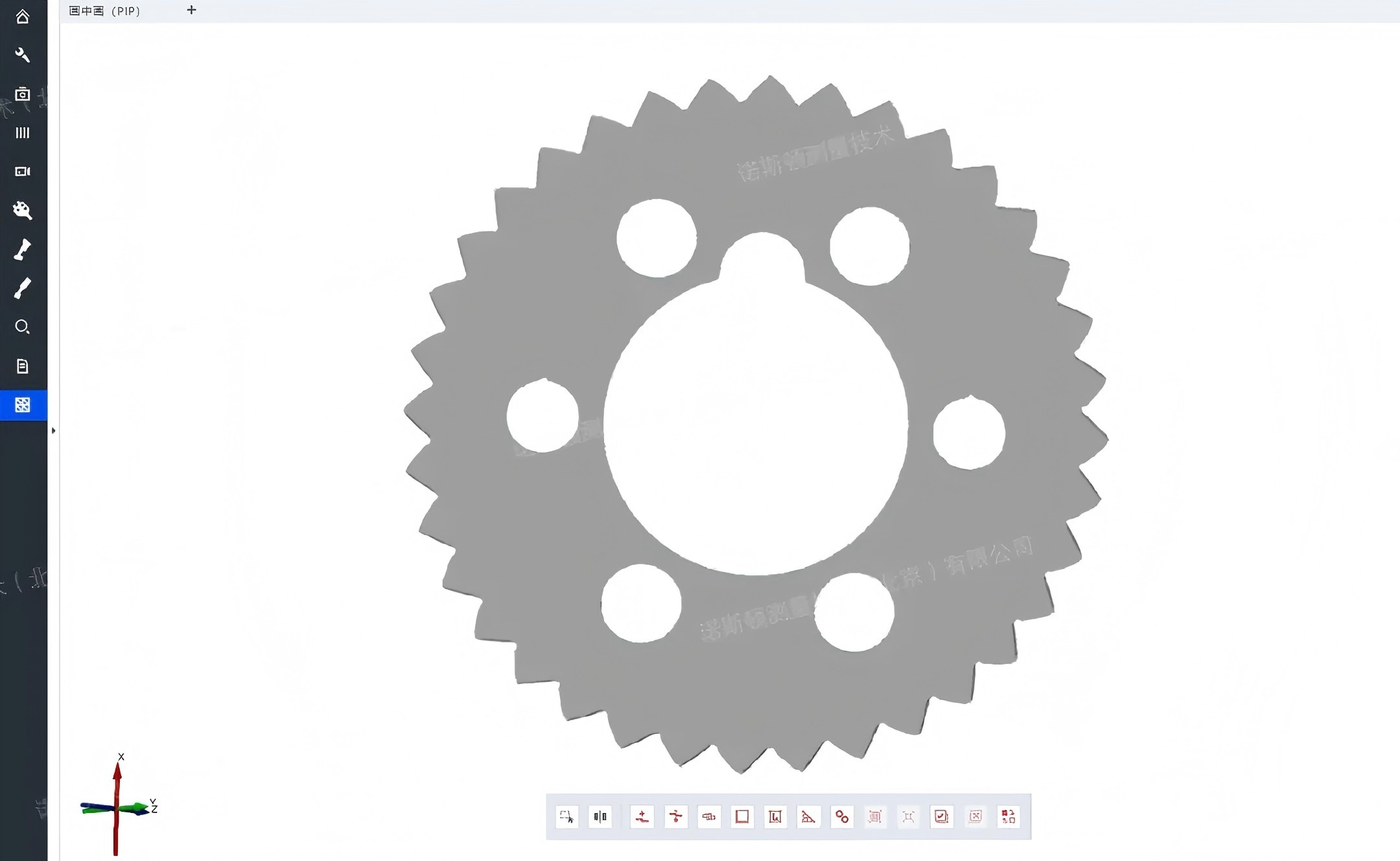

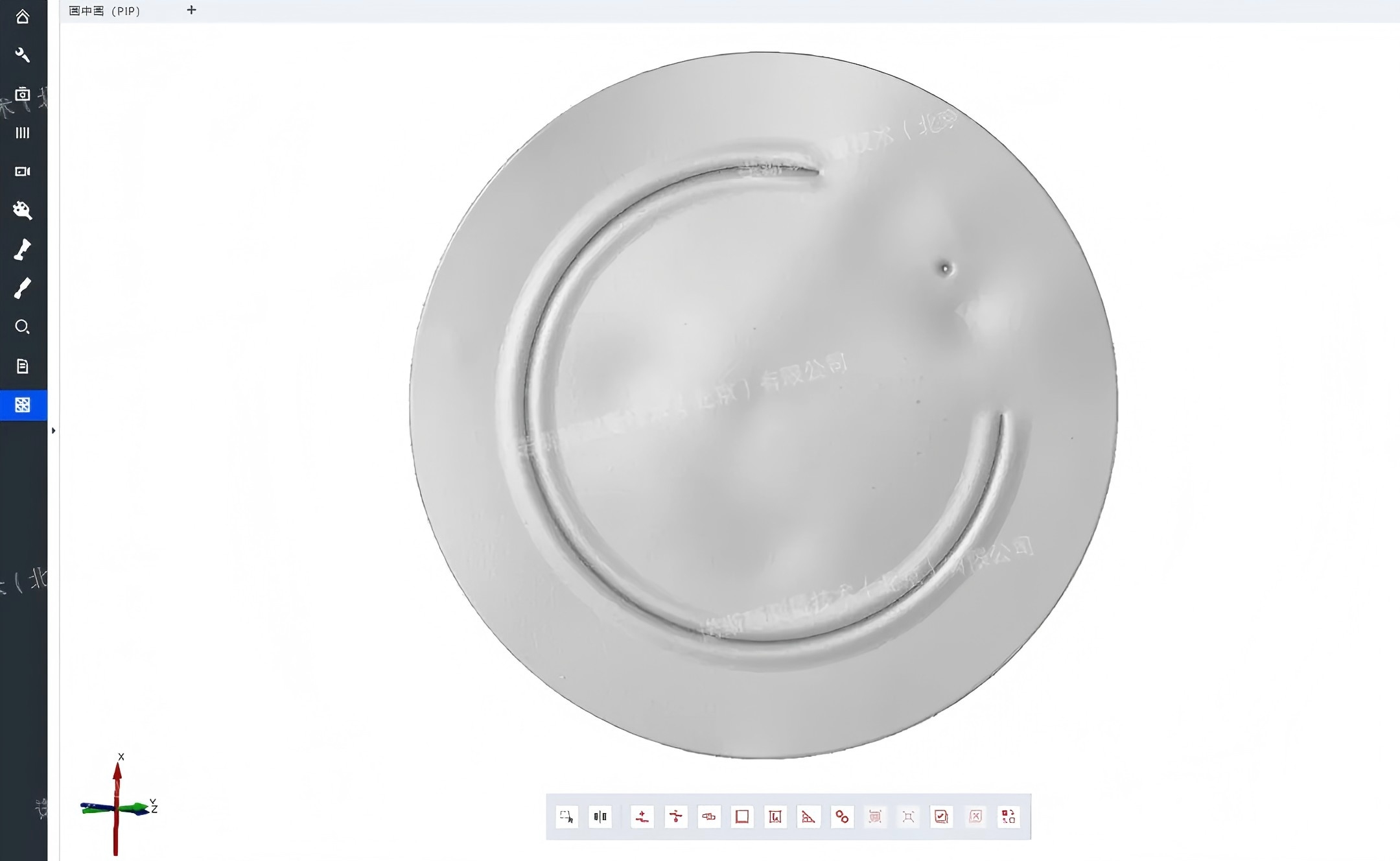

固定片三维扫描模型数据

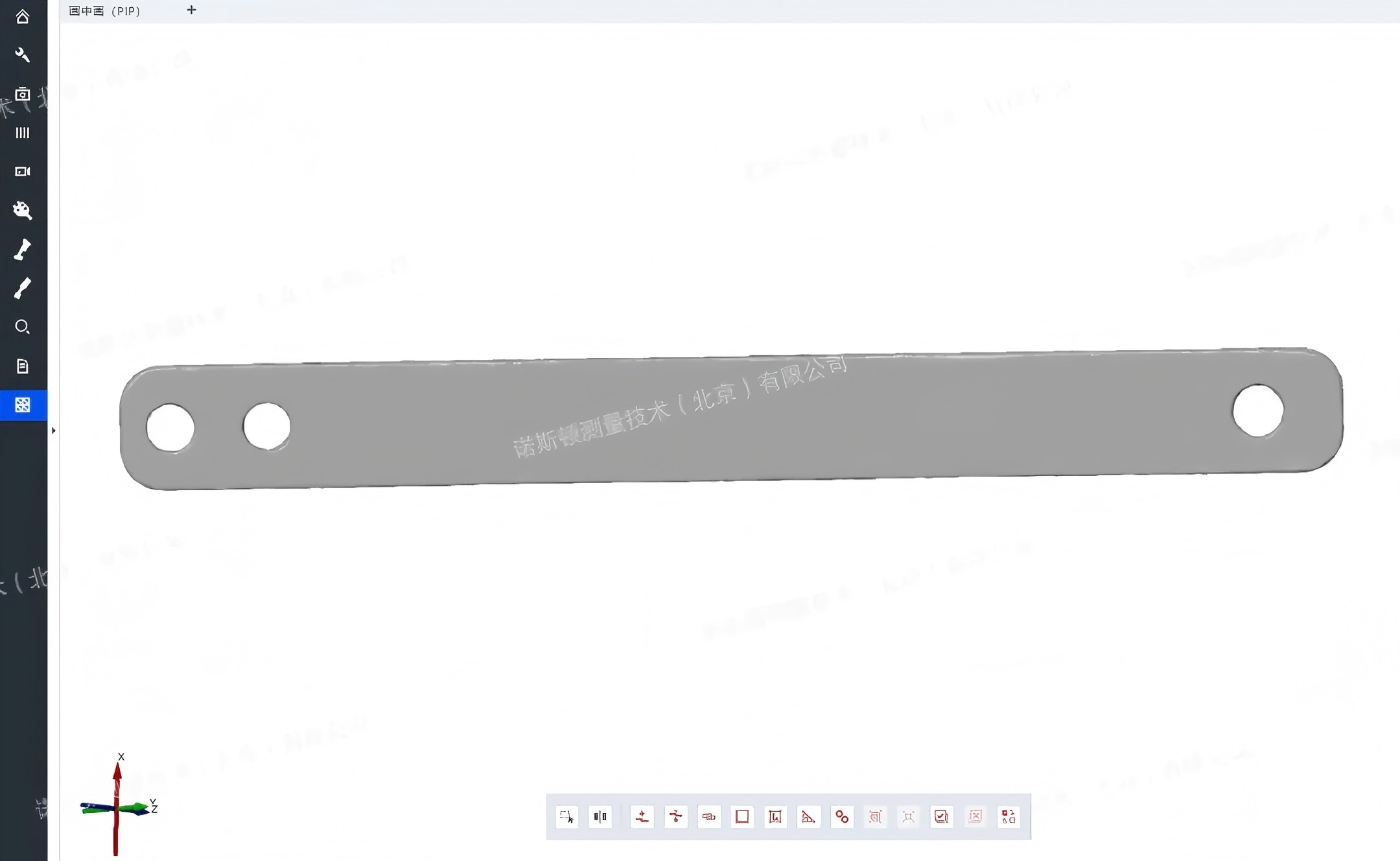

固定片三维扫描模型数据

根据扫描得到的三维模型，可直接进行3D打印，快速制造出符合特定要求的固定片，满足小批量、个性化生产需求，还可以辅助新产品研发快速制作原型，测试新设计的可行性，缩短研发周期。

固定片三维扫描模型数据

将扫描得到的三维模型与设计图纸的理论尺寸对比，可检测固定片的实际尺寸是否符合要求，判断尺寸偏差。同时可检测固定片的形状公差和位置公差，确保固定片在安装使用时能与其他部件精准配合，避免因形位误差导致安装困难或设备运行故障。

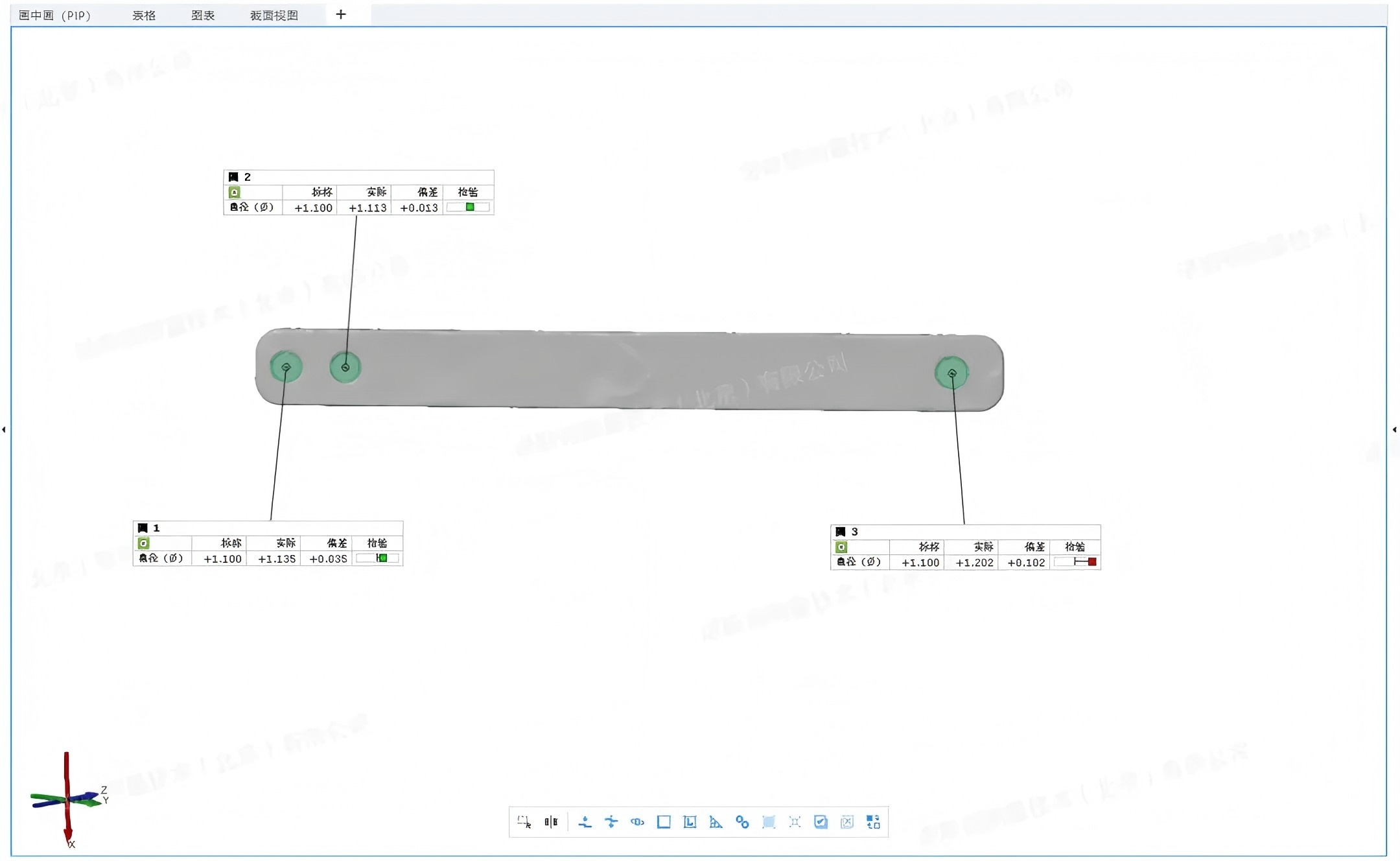

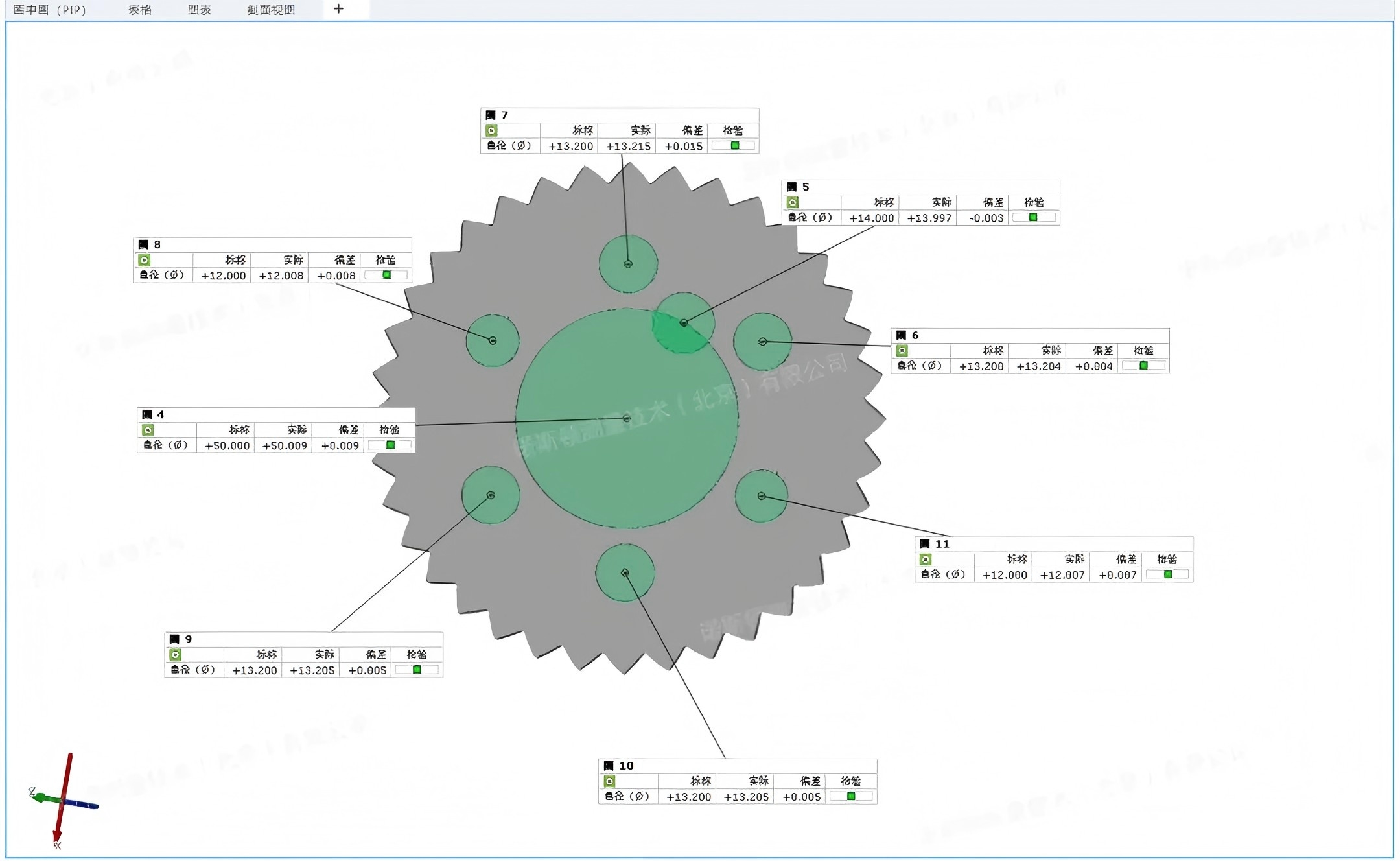

    固定片孔径三维检测数据

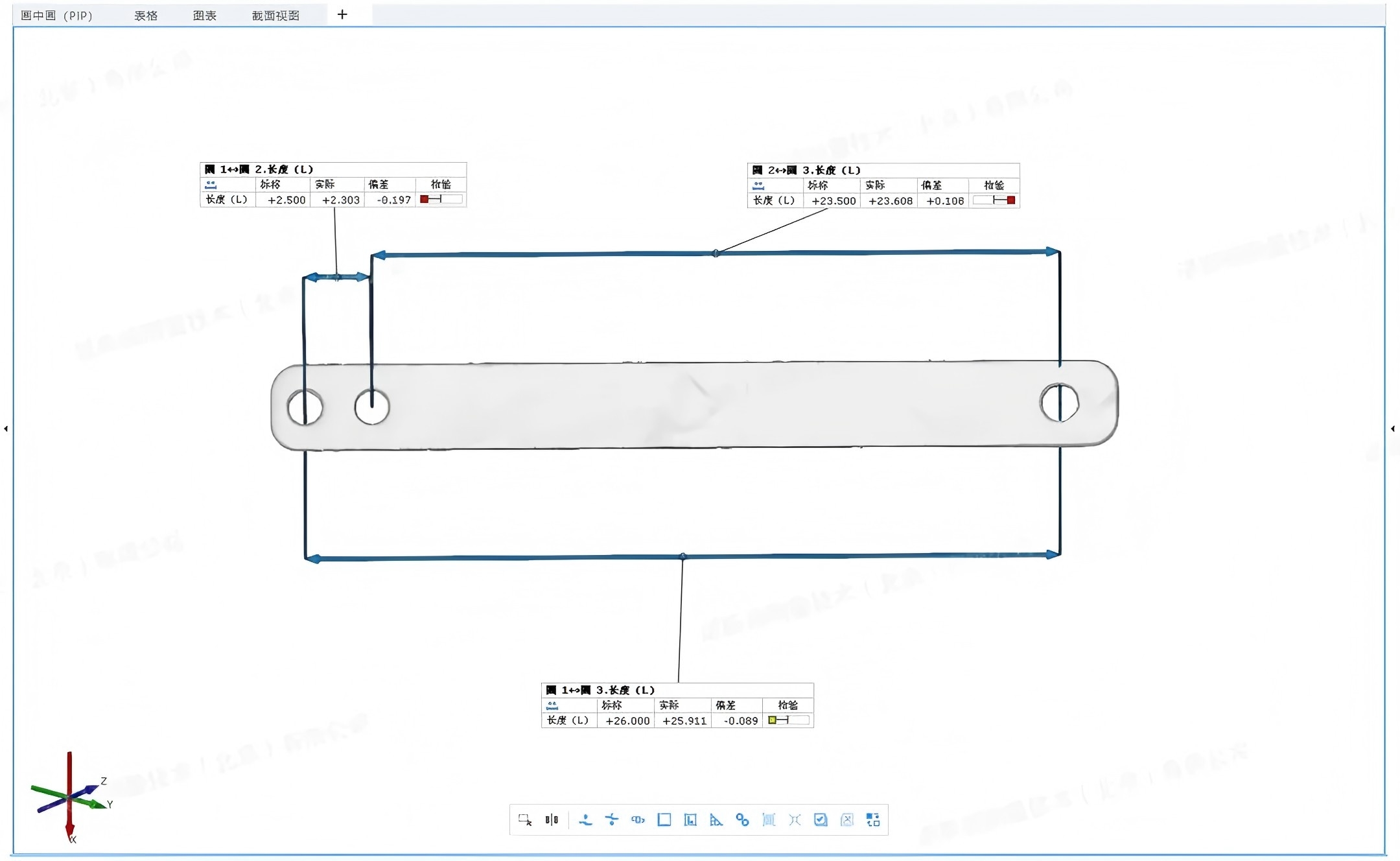

固定片孔距三维检测数据

当固定片损坏且难以找到相同型号替换件时，企业可根据扫描的三维模型，提前打印或生产备品备件，在需要时迅速替换，提高设备维护效率。

固定片孔距三维检测数据

通过三维扫描技术对定位固定片进行全方位尺寸解析，在数字空间中构建精准的"数字孪生"，不仅能快速获取完整三维数据，精准还原孔洞位置、边缘倒角等细节特征，还能为逆向工程、设计优化与数字化存档提供核心支撑，推动固定片从"标准化配件"向"高附加值精密部件"转型。

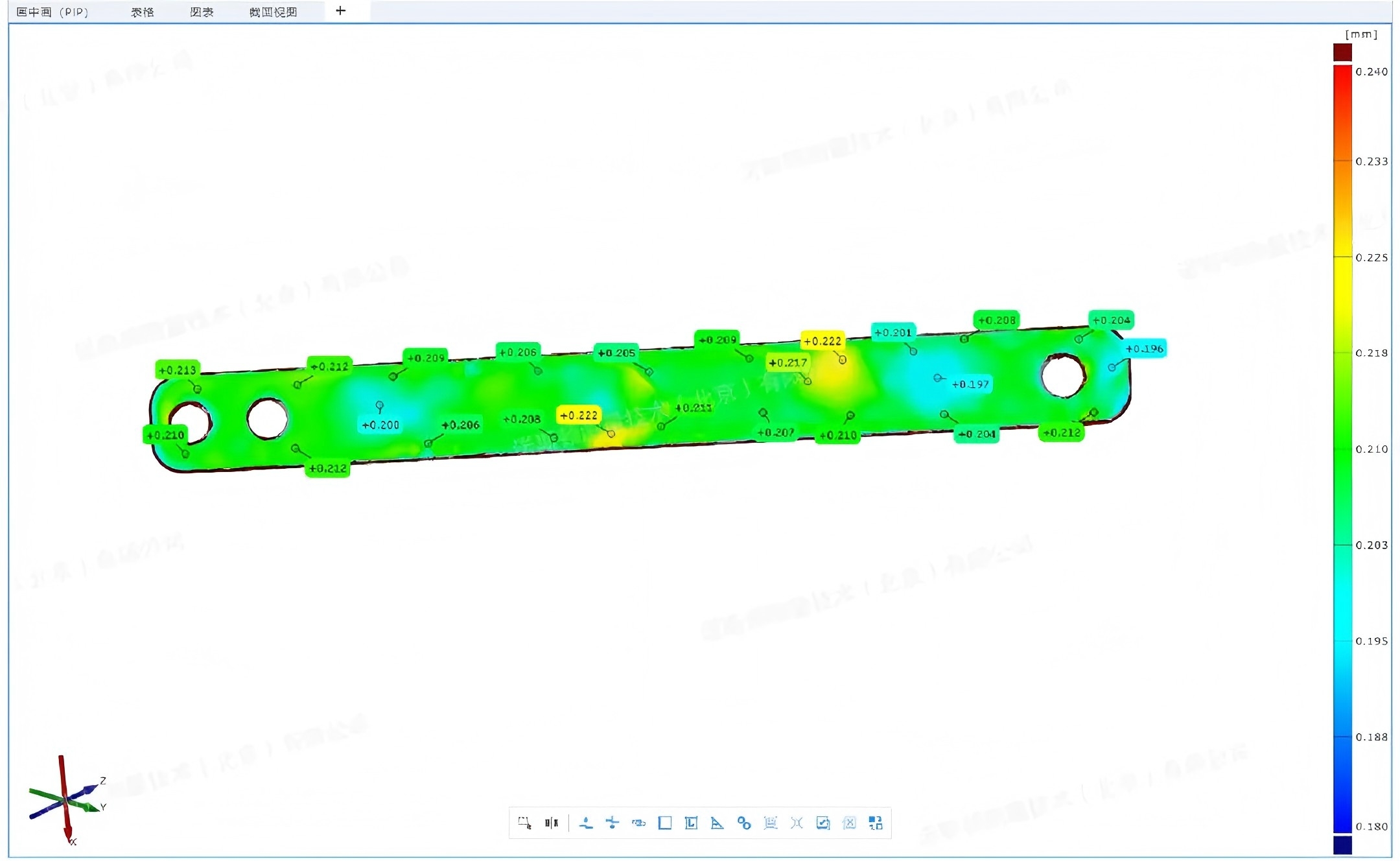

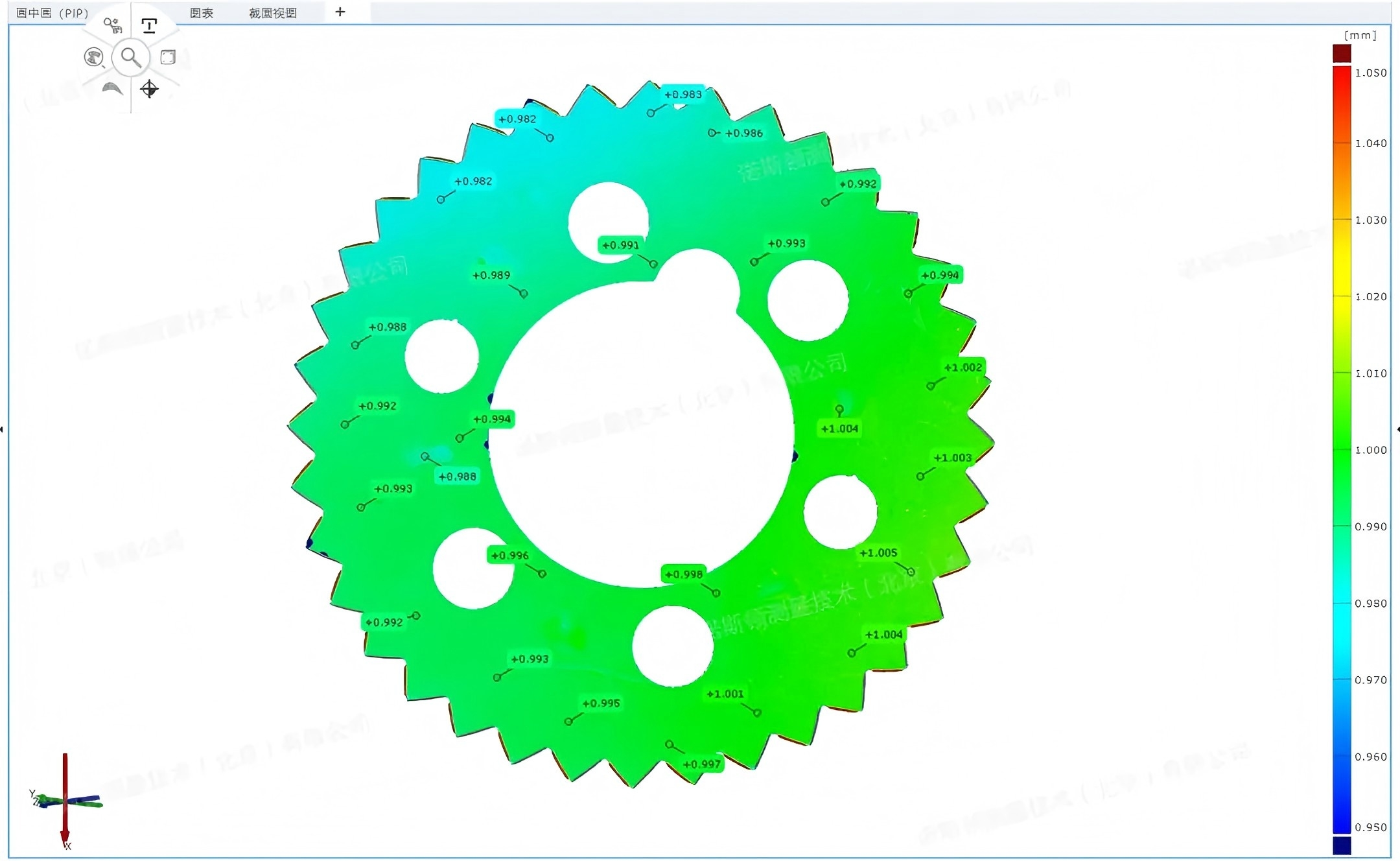

    固定片材料厚度三维检测数据

 固定片材料厚度三维检测数据

本期小结

在精度要求日益严苛的现代制造业中，三维扫描技术是贯穿零件首件检测、工装夹具校验、质量问题溯源等全生产周期的核心质量保障手段。它凭借全域数据采集、精准偏差分析、高效问题定位的技术优势，不仅突破了传统测量方法的局限，更以数据化支撑为制造业质量稳定性与生产效率提升筑牢根基，成为推动高端制造迈向精细化、智能化发展的关键技术支持。
