在医疗器械领域，技术精度与质量控制始终是保障患者安全、推动医疗进步的核心要素。随着医疗技术的飞速发展，对医疗器械的精度要求日益严苛，从微观层面的植入物细微结构，到宏观操作的手术设备精准度，每一个环节都关乎患者的生命健康与治疗效果。

图片来源网络，如有侵权请联系删除

植入式第三类医疗器械3d扫描解决方案

在高端植入物领域，质量控制正面临着前所未有的挑战——3D 打印、创新生物材料等新技术的应用让定制化植入物成为趋势，但材料波动、打印缺陷、尺寸偏差等问题却困扰着众多企业。

图片来源网络，如有侵权请联系删除

项目背景与需求

某专业医用设备研发企业，长期致力于神经调控产品的研发、生产和销售。随着产品迭代升级的需求日益迫切，对关键零部件的高精度测量与分析成为了企业面临的重要挑战。此次项目需要对一款第三类医疗器械的关键零部件进行高精度三维扫描，快速、准确地获取关键零部件的三维数据，为产品的研发和质量控制提供有力支持。

项目痛点及分析

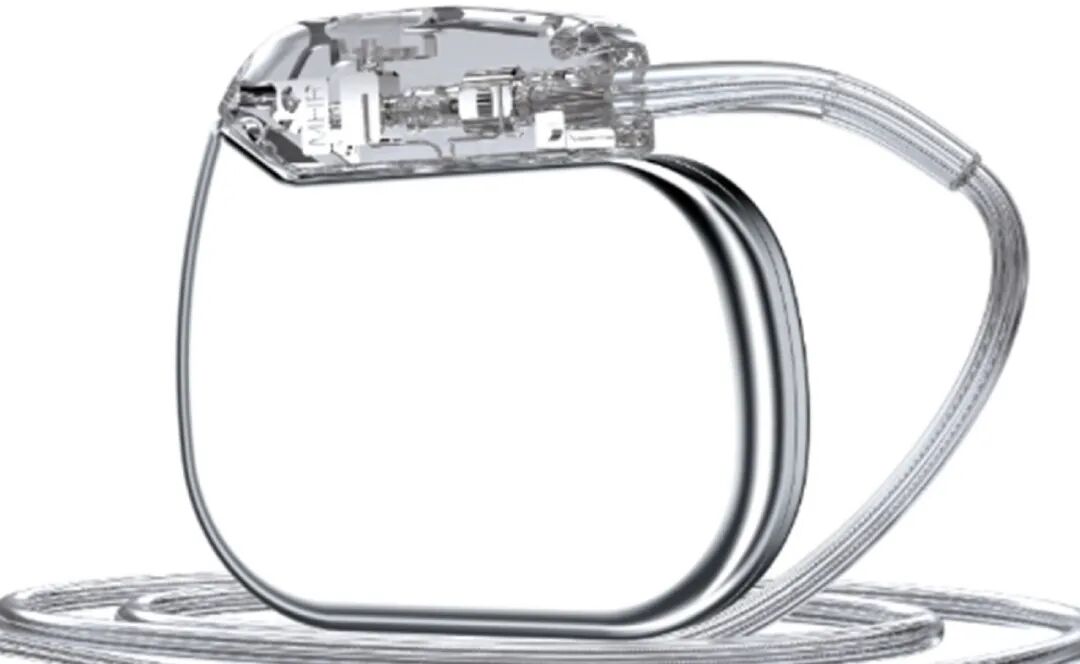

这些零部件通常具有复杂的曲面和细微的结构，对测量的精度和完整性提出了极高的要求。传统的测量方法在面对这些复杂零部件时，暴露出诸多问题，无法满足企业快速迭代研发和严格质量管控的需求。对于形状复杂的零件，如植入式医疗器械的外壳，由于需要测量大量的点来完整描述其曲面形状，测量过程极为耗时。

图片来源网络，如有侵权请联系删除

3D数字化解决方案

为精准捕获该关键医疗器械部件的几何特征，我们采用蔡司GOM Scan 1蓝光光栅扫描仪进行高精度三维扫描。其具备强大的点云获取能力，能够在短时间内获取零件表面数以百万计的三维坐标点，从而完整还原物体的三维形貌。

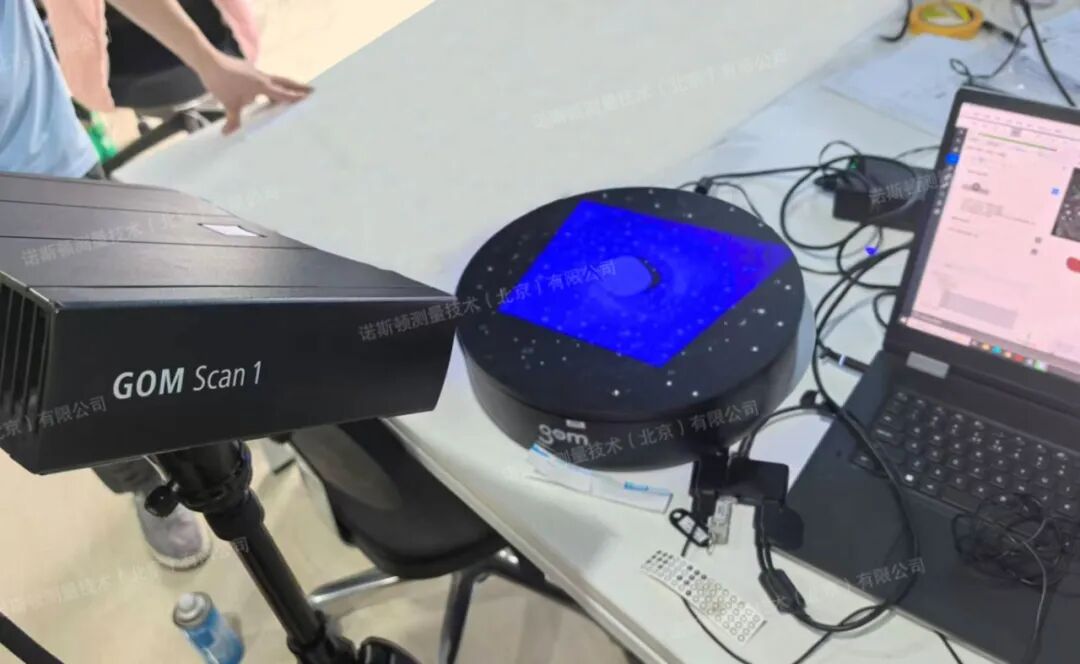

医疗器械零部件三维扫描现场

这种非接触式测量方式完美规避了物理接触对精密零件造成的潜在风险，同时设备基于立体摄像原理的自我监控系统，可识别操作过程中的环境光变化并进行补偿，搭配测头的软件持续监控测头状态，以确保 3D 测量数据质量，即使在复杂的光照环境下也能稳定工作，保证测量精度。

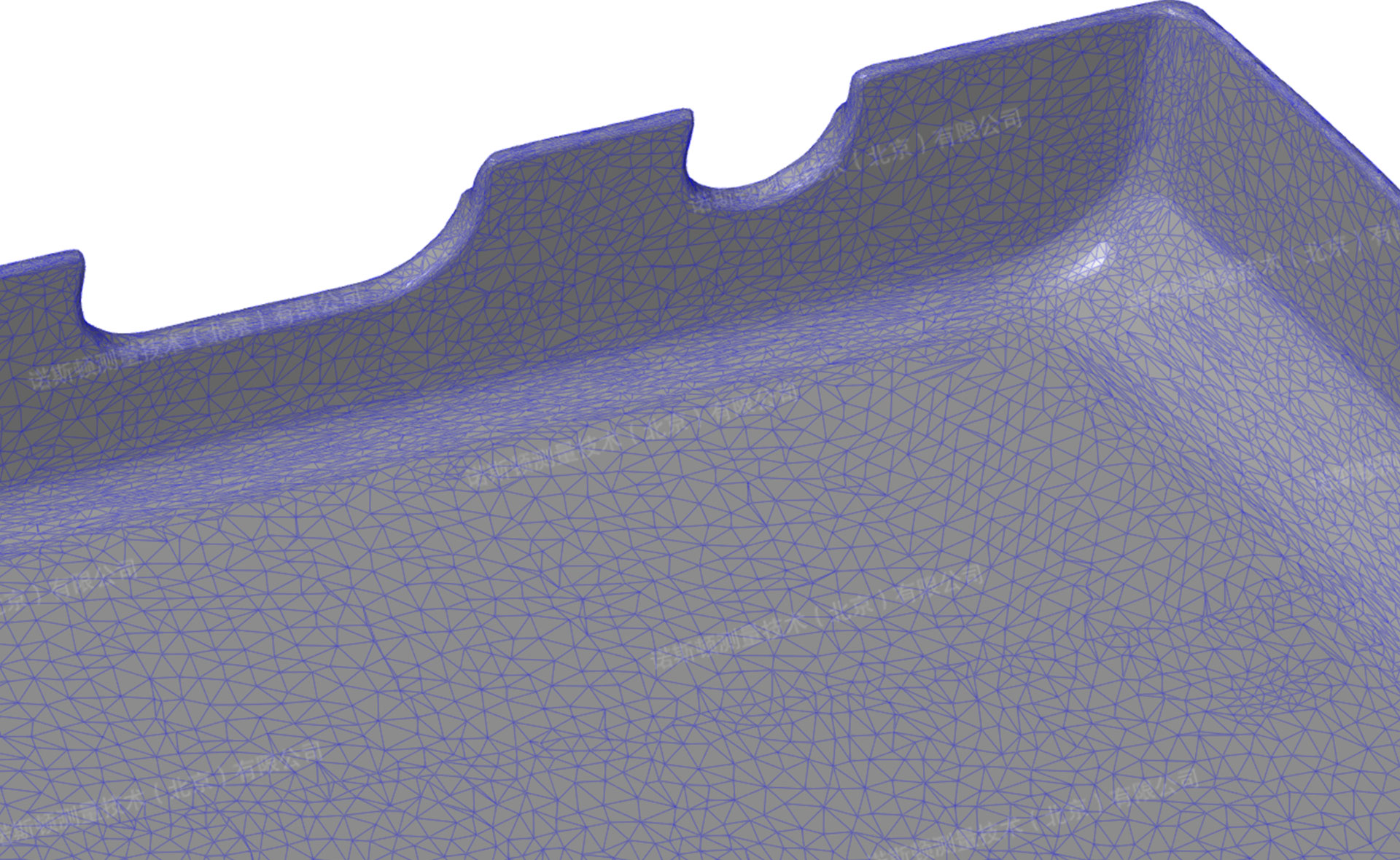

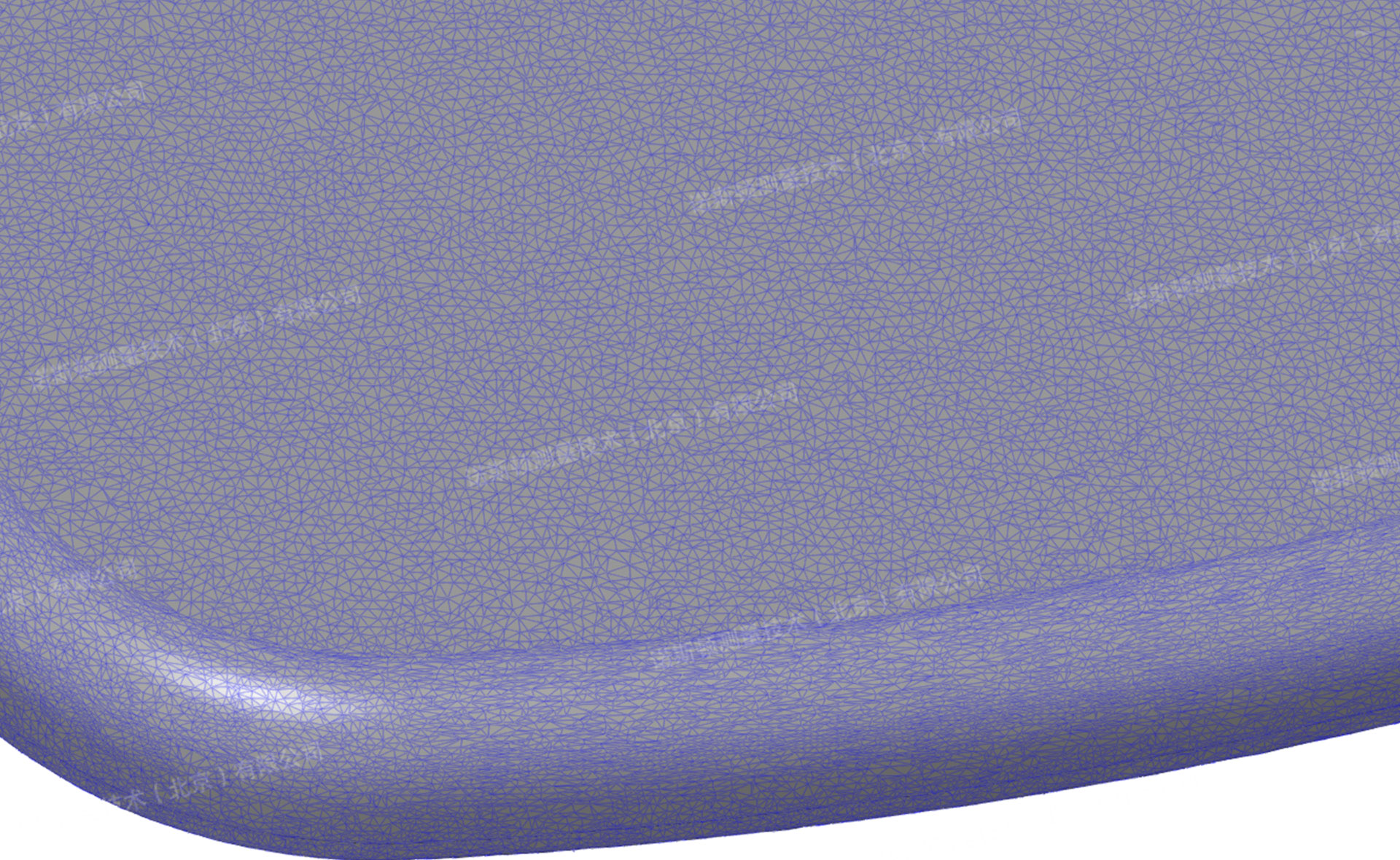

医疗器械零部件三角网格细节展示

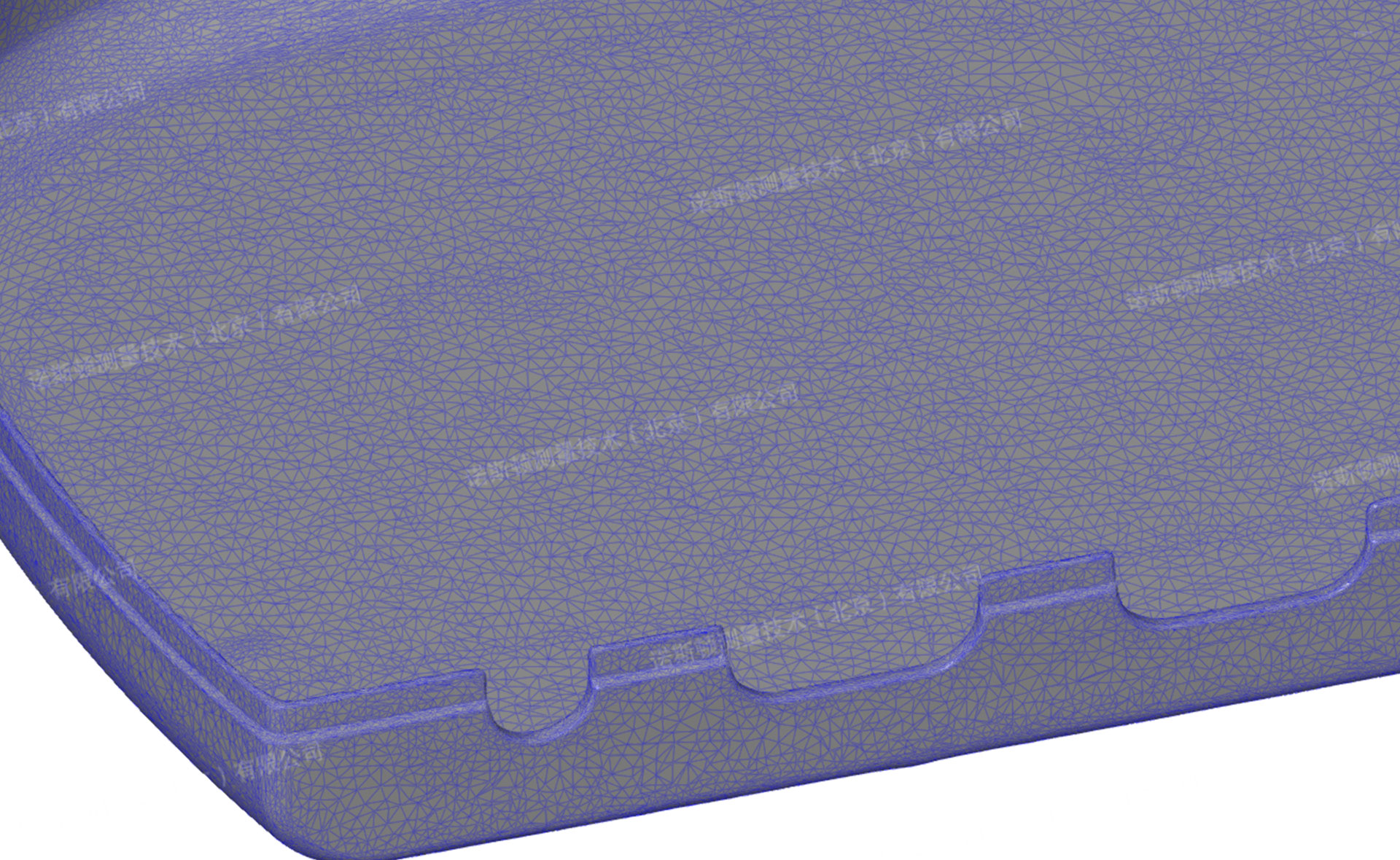

医疗器械零部件三角网格细节展示

医疗器械零部件三角网格细节展示

扫描完成后，生成的点云数据被传输至配套的 ZEISS Inspect 软件中进行进一步处理。软件支持光顺、稀化和精细化处理多边化网格、补孔或提取曲率线等操作，从而获得极为精确的网格数据，并将其保存为 STL、STEP 等多种常见格式，以便与后续的 CAD/CAE/CAM 系统进行无缝对接。

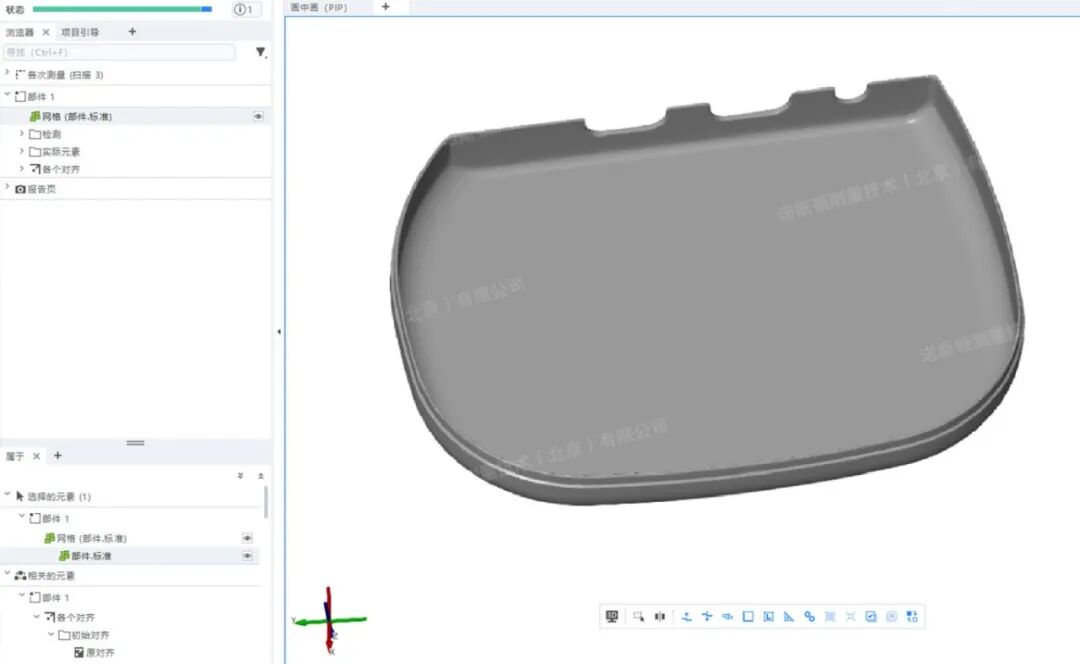

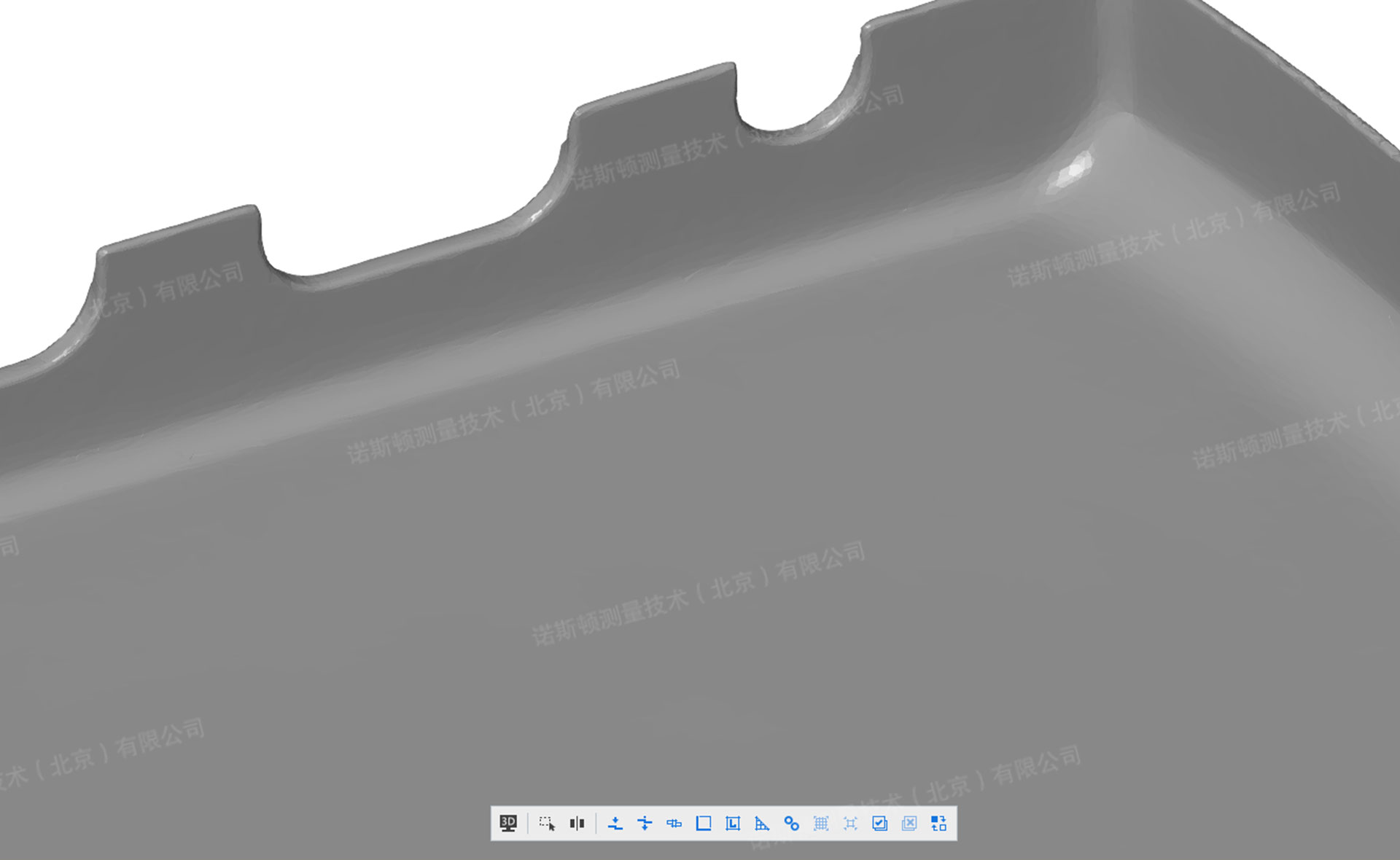

医疗器械零部件三维模型数据展示

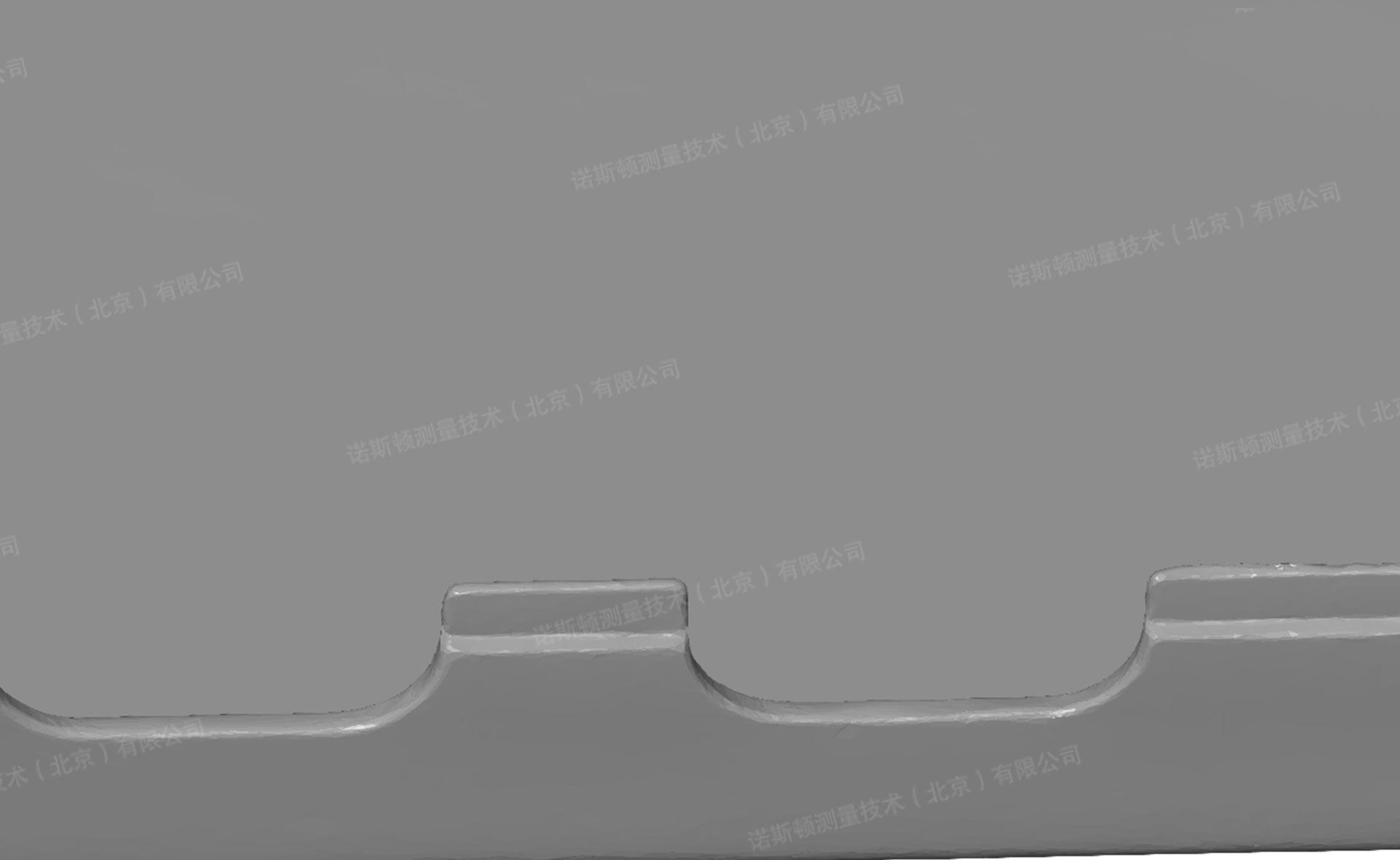

医疗器械零部件三维模型数据展示

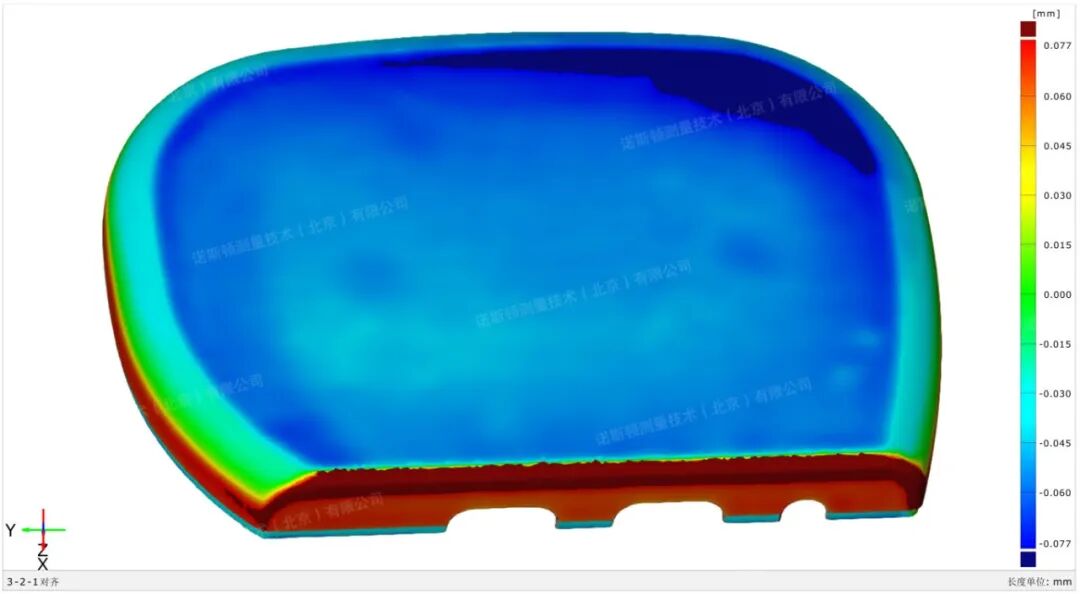

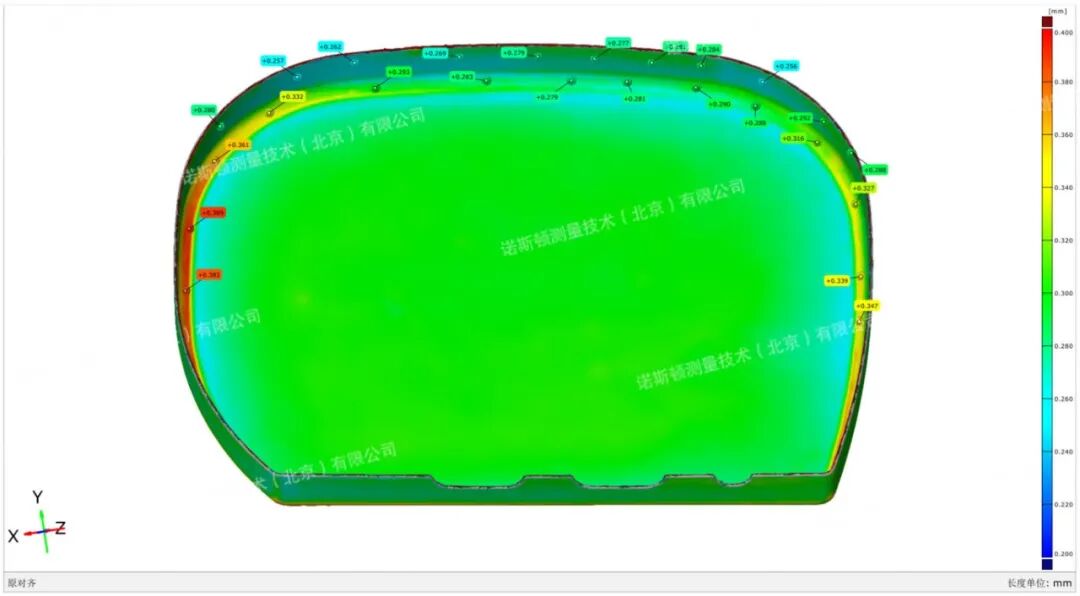

通过创建曲面比较、尺寸分析，生成直观的色谱偏差图，精确评估制造公差，清晰展示零部件实际形状与设计模型之间的偏差，为工艺优化提供量化依据，从而从根本上提升产品的可靠性与患者使用的安全性。

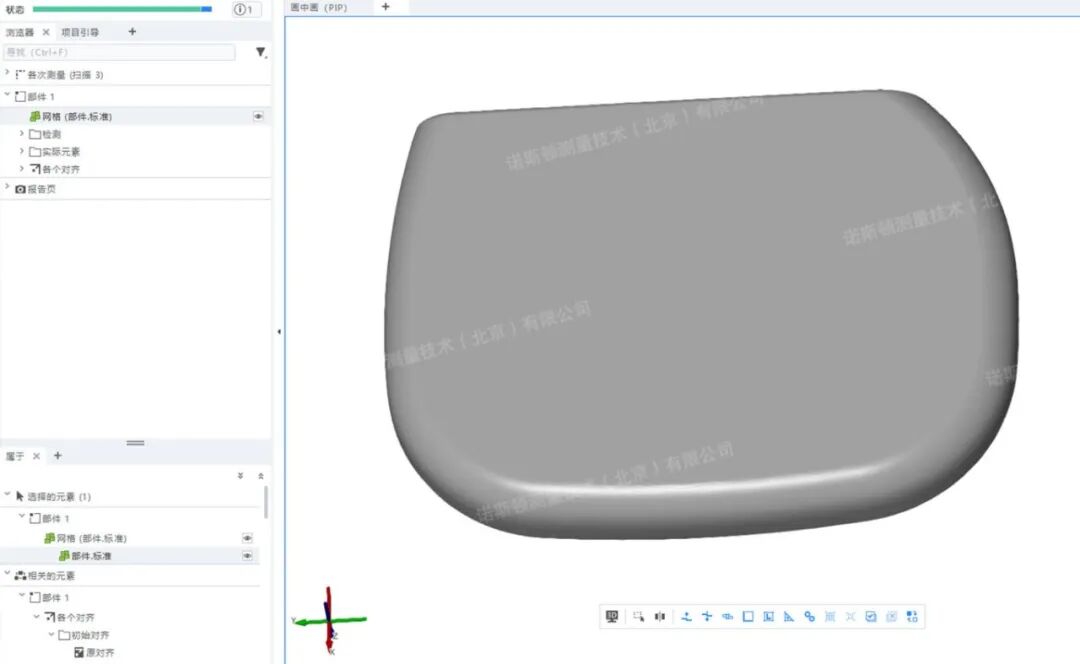

医疗器械零部件三维模型数据展示

医疗器械零部件三维模型数据展示

还能快速生成包含详细尺寸的测量报告与直观的色谱偏差图，使设计验证环节大大缩短。团队得以迅速定位问题、评估改进效果，从而显著加快产品的优化与创新周期，更快地响应市场需求。

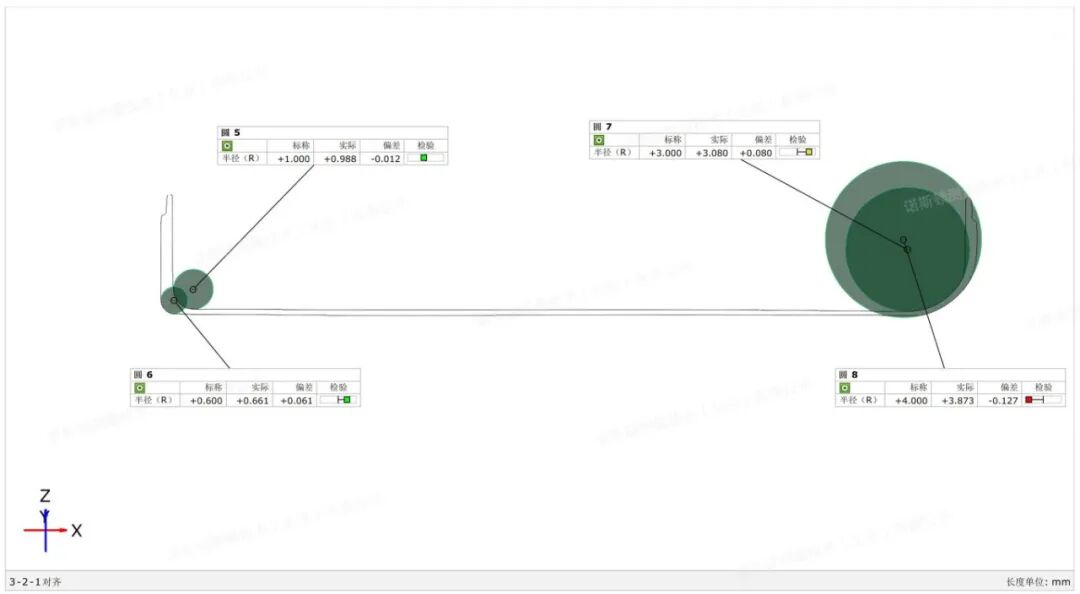

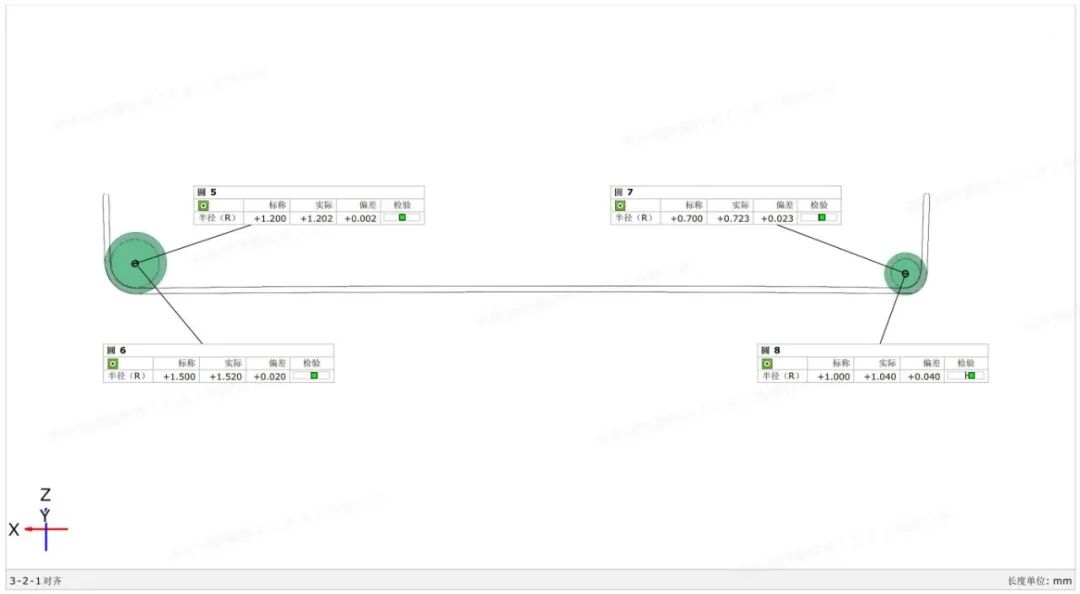

医疗器械零部件截面检测R角

医疗器械零部件截面检测R角

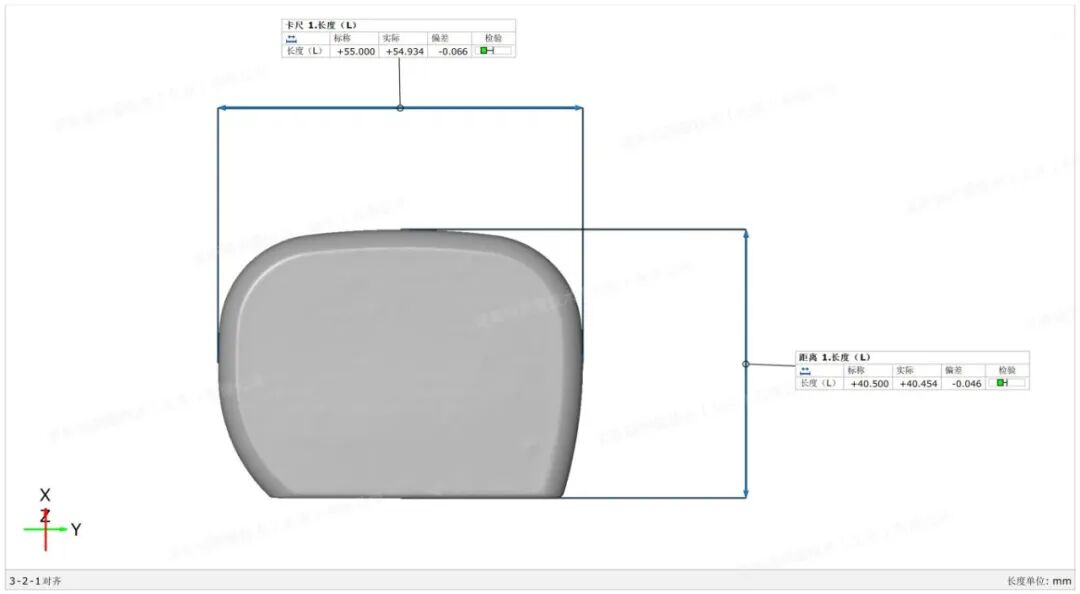

医疗器械零部件长度、宽度检测

此外，三维扫描所获取的高精度数据，其价值将贯穿于产品的全生命周期，通过为关键部件建立精确的三维数字档案，作为统一的“数据基准”。这份档案不仅是当前质量的证明，更为未来的产品质量追溯、生产批次间的一致性比对以及设计版本的迭代管理，奠定了可靠的数字基础。

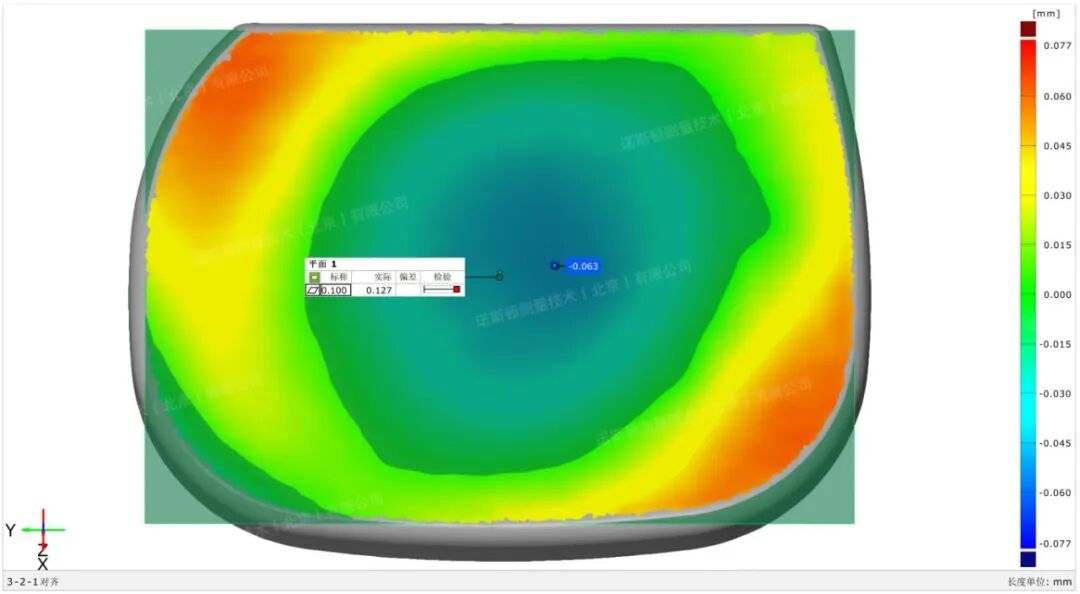

医疗器械零部件平面度检测最小偏差标注

医疗器械零部件材料厚度标注

三维扫描数据无缝连接了物理世界与数字世界，是实现数据驱动研发的关键一环。它确保了设计、制造与检测环节数据的一致性与准确性，打通了从问题发现到方案验证的闭环，有效提升了团队协同效率，助力企业高效推进产品创新与市场响应能力。

医疗器械零部件材料厚度检测

本期小结

三维扫描技术作为一项关键的数字化工具，正持续赋能精准医疗的多个领域——从个性化植入物定制、术前规划与手术导航，到齿科修复与康复辅具的数字化设计，不断拓展其技术边界与应用深度，为医疗器械行业的高质量发展注入持续动能。
