随着城市超级综合体、轨交上盖 TOD 类项目持续落地，大型公建项目呈现出空间体量大、结构复杂、多专业交叉施工、室内外工况交织的显著特征。土建、机电、幕墙、装饰多工序同步推进，现场工况动态变化，图纸与现场实际存在偏差成为工程建设中的普遍现象。

图片来源网络，如有侵权请联系删除

在建筑行业数字化转型的深入推进下，BIM技术已从设计工具演变为贯穿建筑全生命周期的核心数据载体。然而，BIM模型的精度与真实性，很大程度上取决于基础空间数据的获取能力。

01 项目实践：大型商业综合体的全流程数据支撑

近期，我司技术团队承接某大型商业综合体项目三维扫描服务，为项目BIM建模加工与施工现场放样参考提供全流程数据支撑。该项目建筑面积庞大，为多层商业综合体，内部空间结构复杂——涵盖多层通高中庭、环形连廊、弧形玻璃幕墙、异形钢结构及密集机电管线排布。

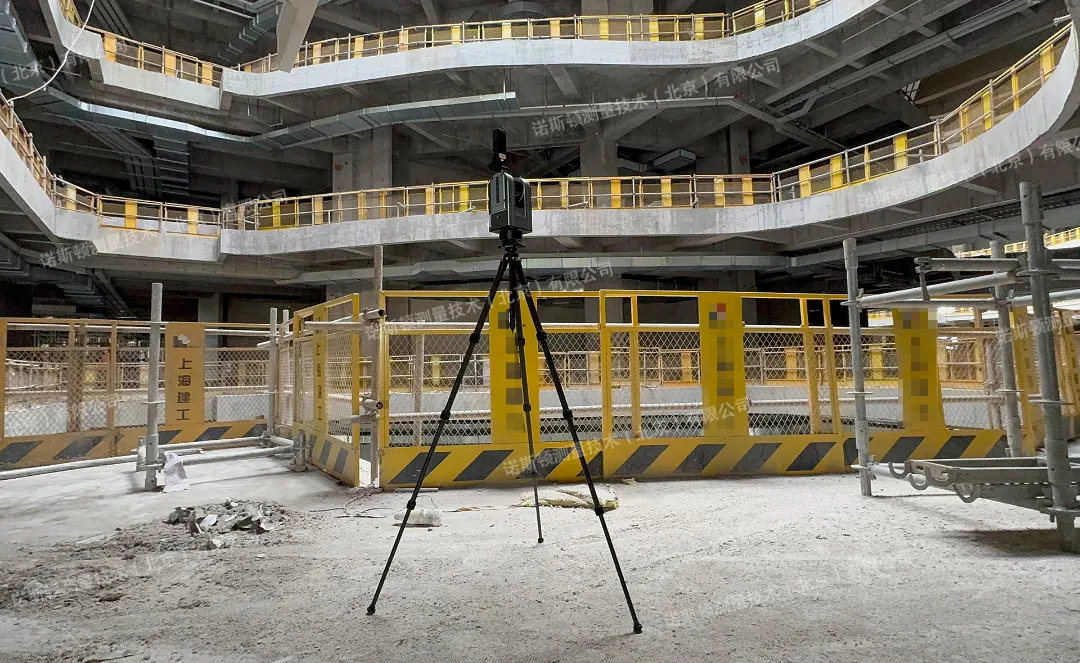

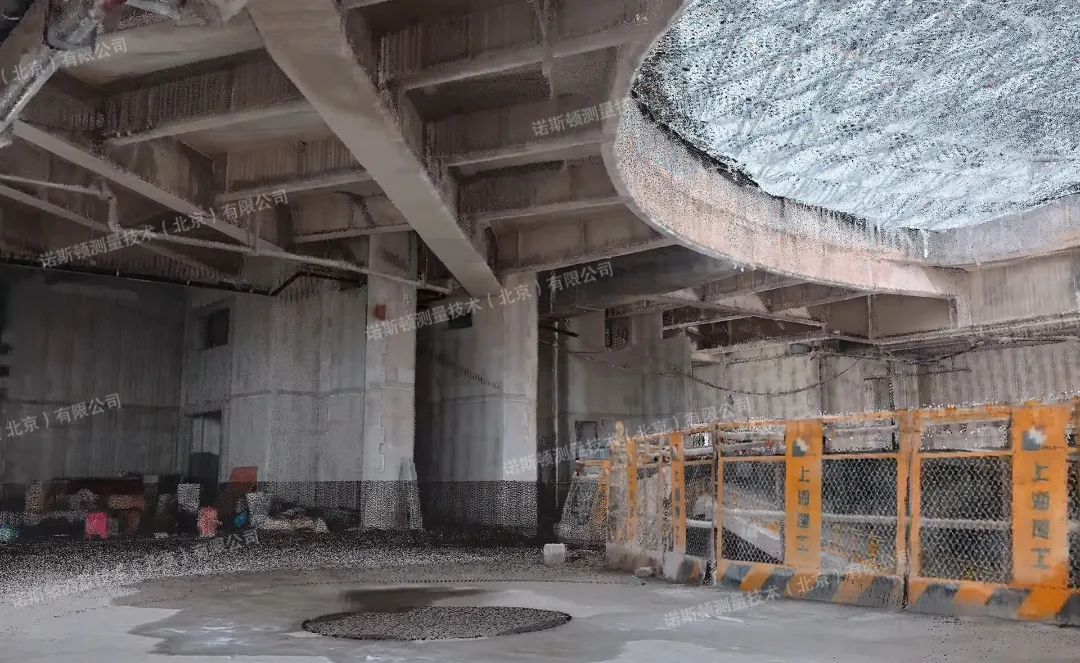

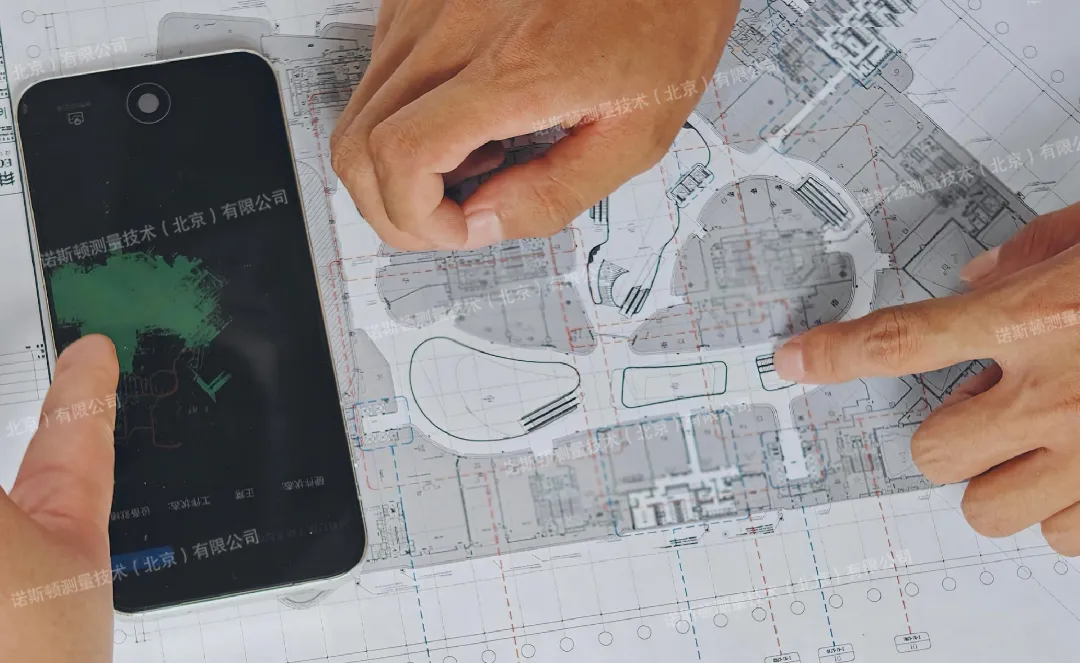

大型商业综合体建筑三维扫描现场

此类空间结构对数据采集提出双重挑战：既要满足大面积、多层级的覆盖效率，又要保证复杂结构处的毫米级精度。

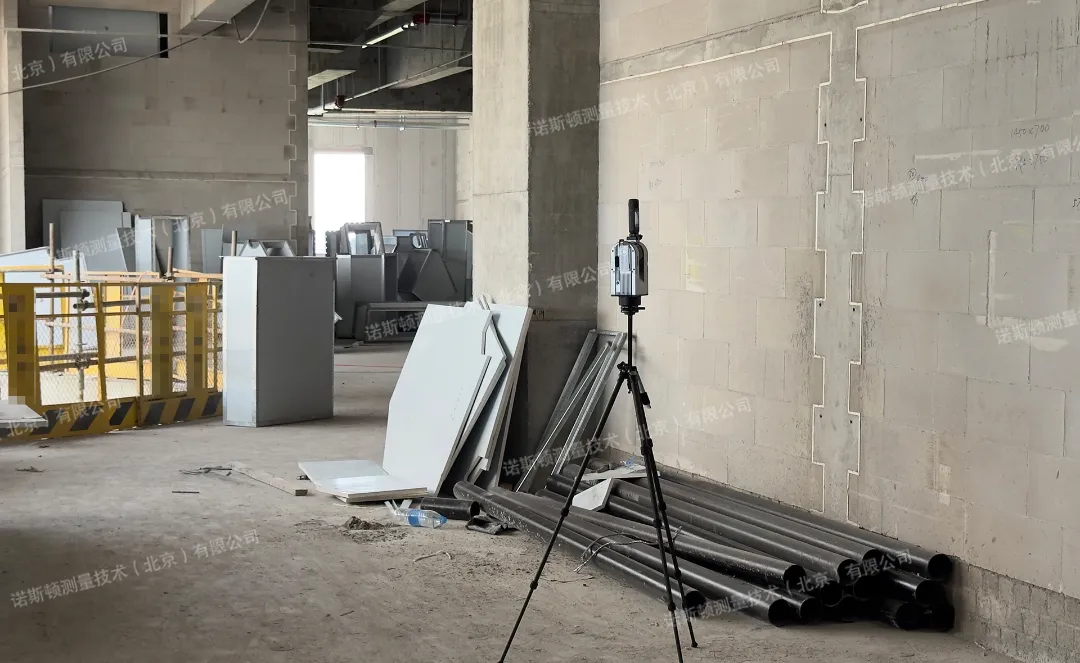

大型商业综合体建筑三维扫描现场

02 痛点分析：传统测量方式的深层局限

大型复杂公共建筑施工测量长期面临结构性难题：传统全站仪单点测量效率低下，数万平方米的综合体动辄数万测点，人力时间成本高、进度滞后于施工节奏。中庭、楼梯间、弧形连廊、异形节点等复杂空间，固定站扫描需频繁搬站、布设靶标，效率低且易留盲区，多站拼接误差随站点数量累积，数据一致性难以保证。

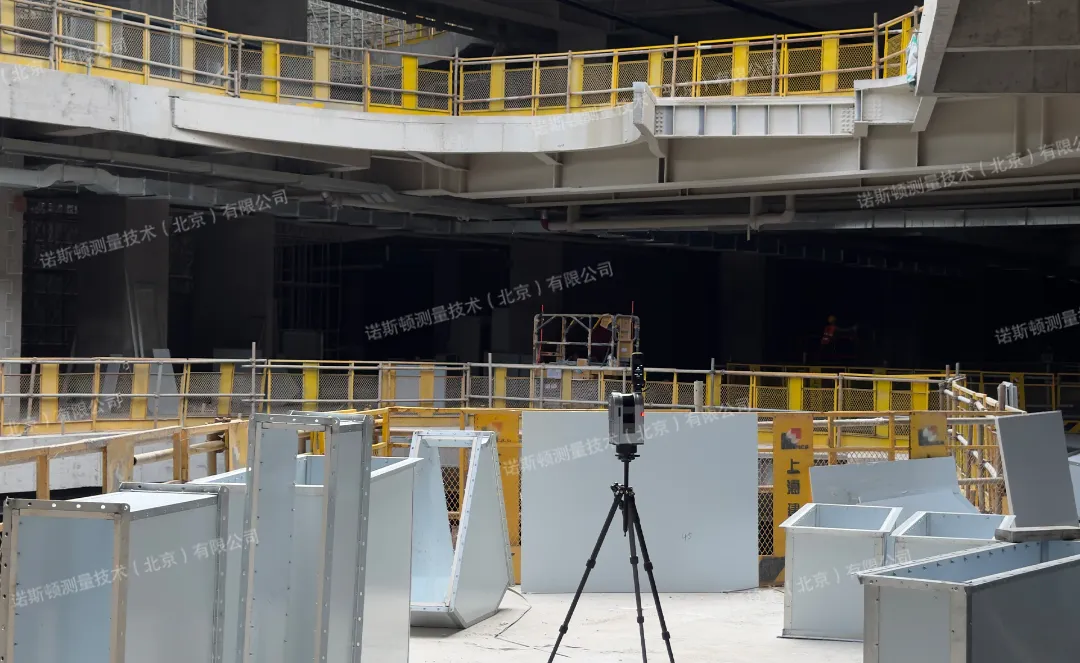

大型商业综合体建筑三维扫描现场

更深层的矛盾在于数据脱节：设计图纸基于理想几何，而施工中钢筋偏移、模板变形、管线调整等偏差客观存在，测量数据无法完整、即时反映现场，BIM模型便失去指导价值，放样偏差直接导致返工与工期损失。加之传统成果多为二维图纸与零散坐标，缺乏统一的三维数据底座，设计、施工、监理、业主各方数据割裂，难以沉淀为贯穿全生命周期的数据资产。

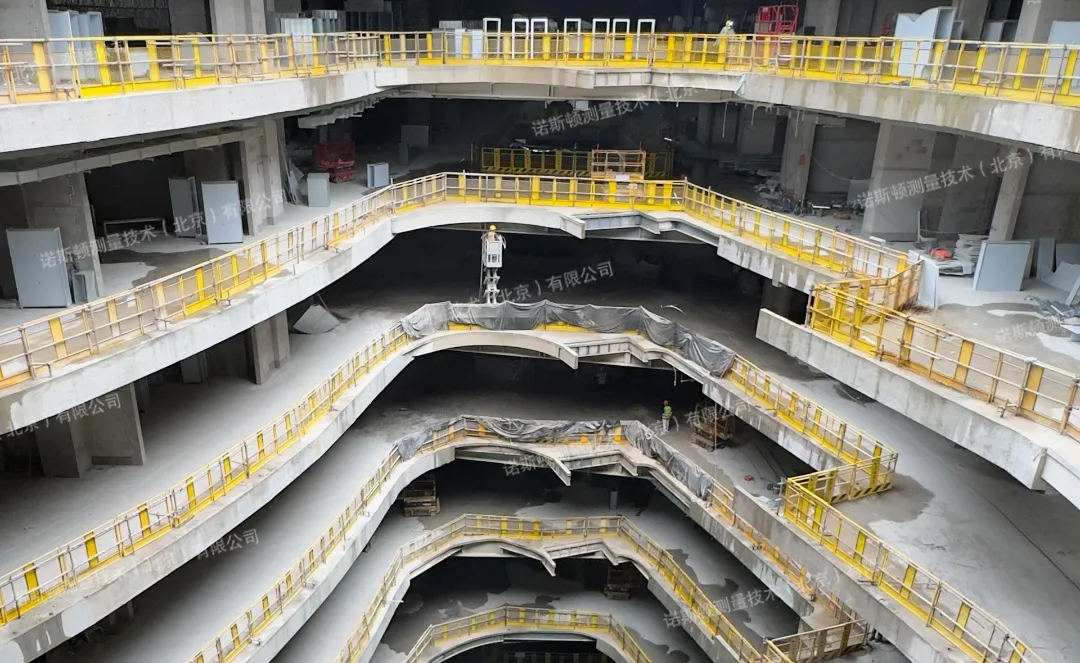

大型商业综合体建筑三维扫描现场

03 技术方案：G1 站式三维扫描全链路解决方案

针对以上痛点，我方采用 GoSLAM G1 Plus 站式三维激光扫描系统开展全域实景数据采集服务。该设备主机仅 2 公斤，架设轻便灵活，作业人员在各扫描站点快速部署设备，即可同步完成建筑主体结构、立柱墙体、机电预埋、夹层死角、外立面相关区域的高精度扫描采集。

大型商业综合体建筑三维扫描现场

设备搭载 SLAM 自动拼接技术，站间数据全自动配准，全程无需人工布设靶标、无需手动粗拼接——设备本地即可实时完成站点间关系解算与点云合并，现场即时获知覆盖情况，发现盲区可迅速补扫。

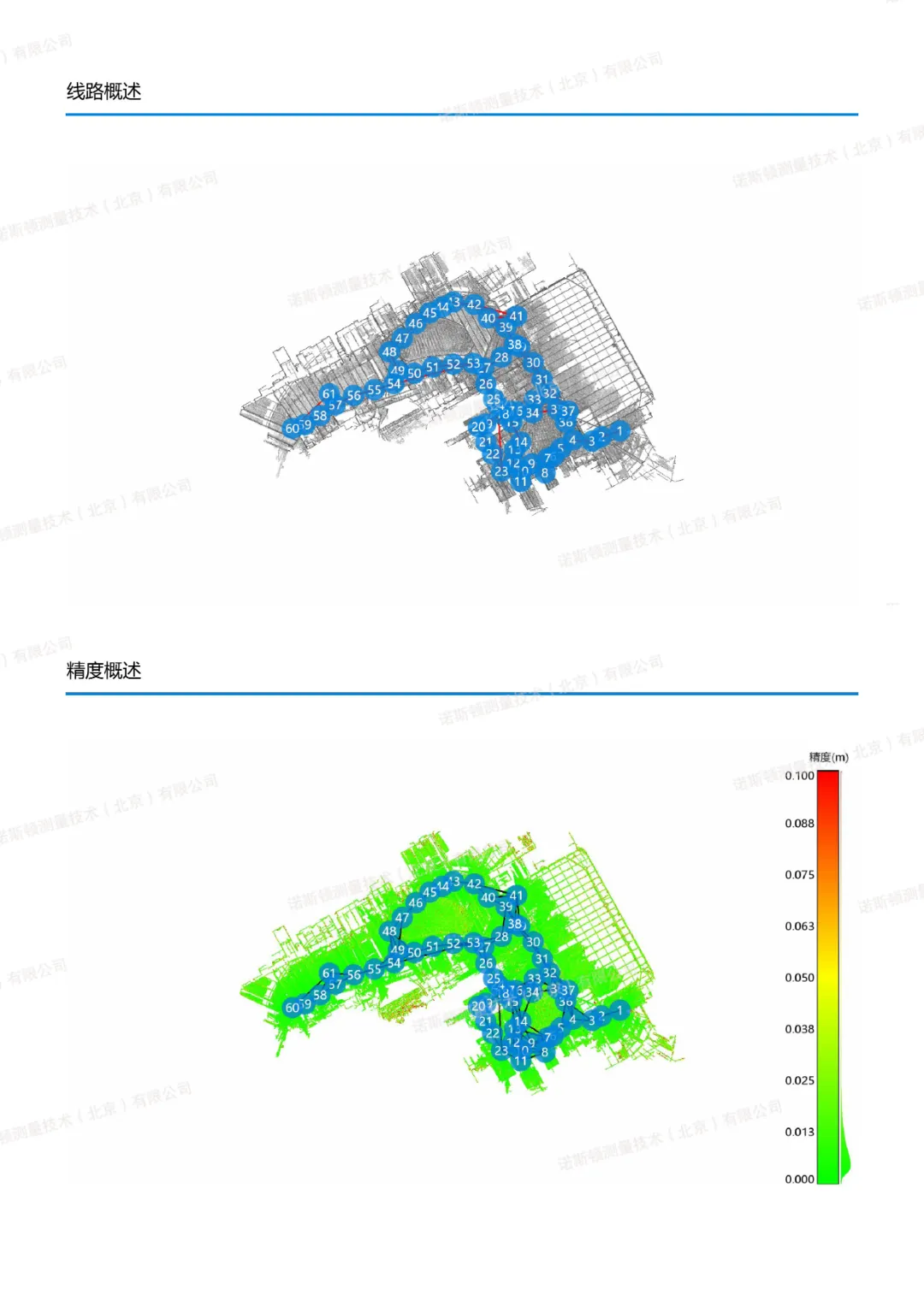

项目完整扫描路径总图

设备内置 RTK/PPK 双模式定位模块，扫描完成后即可直接输出具备真实大地坐标的高密度点云数据，无需额外布设控制点，兼顾室内外复杂工况，大幅降低现场作业对施工的干扰。

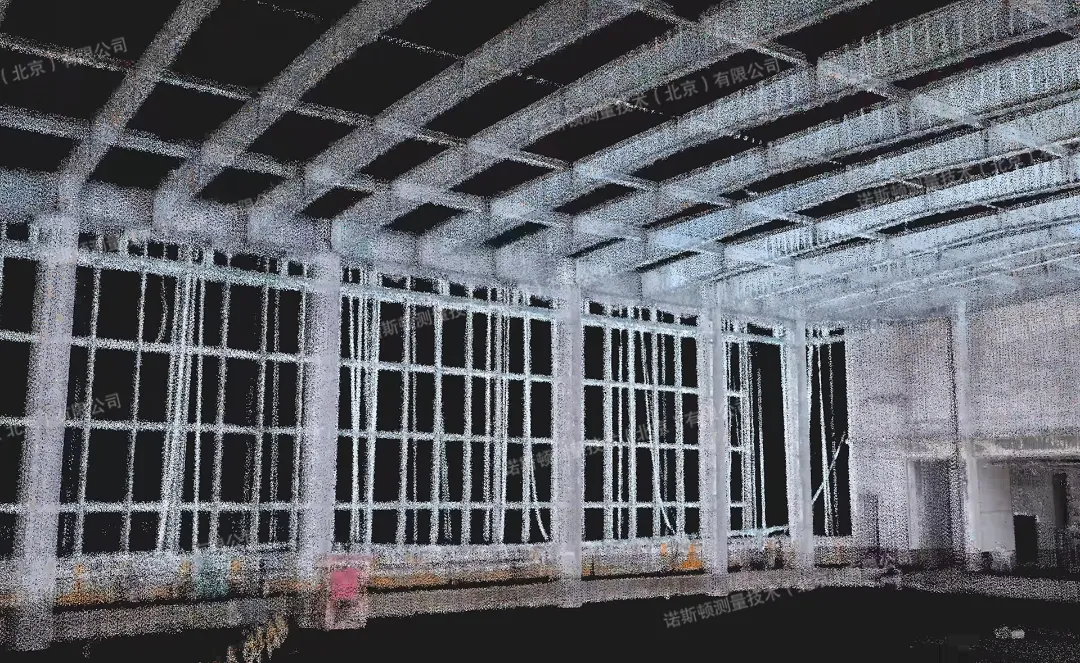

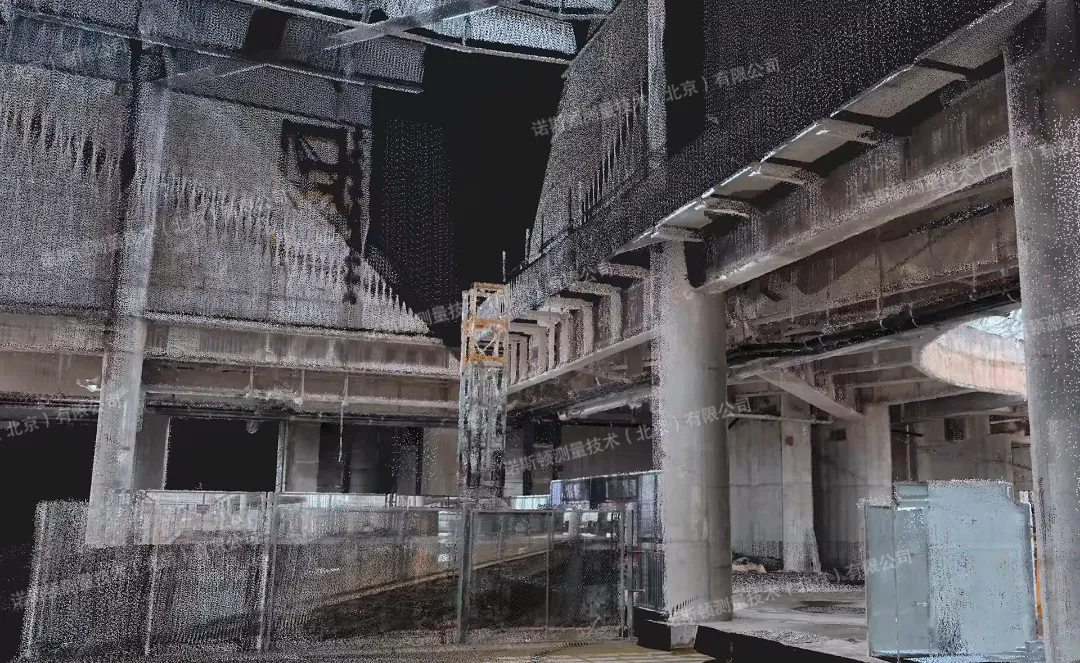

大型商业综合体建筑三维点云数据

完成外业采集后，对内业点云进行去噪、配准、拼接处理，输出标准化 E57/RCS 格式点云成果。基于实景点云开展逆向 BIM 建模，还原项目现场真实土建实体状态，形成贴合施工现场实际情况的实测 BIM 模型。

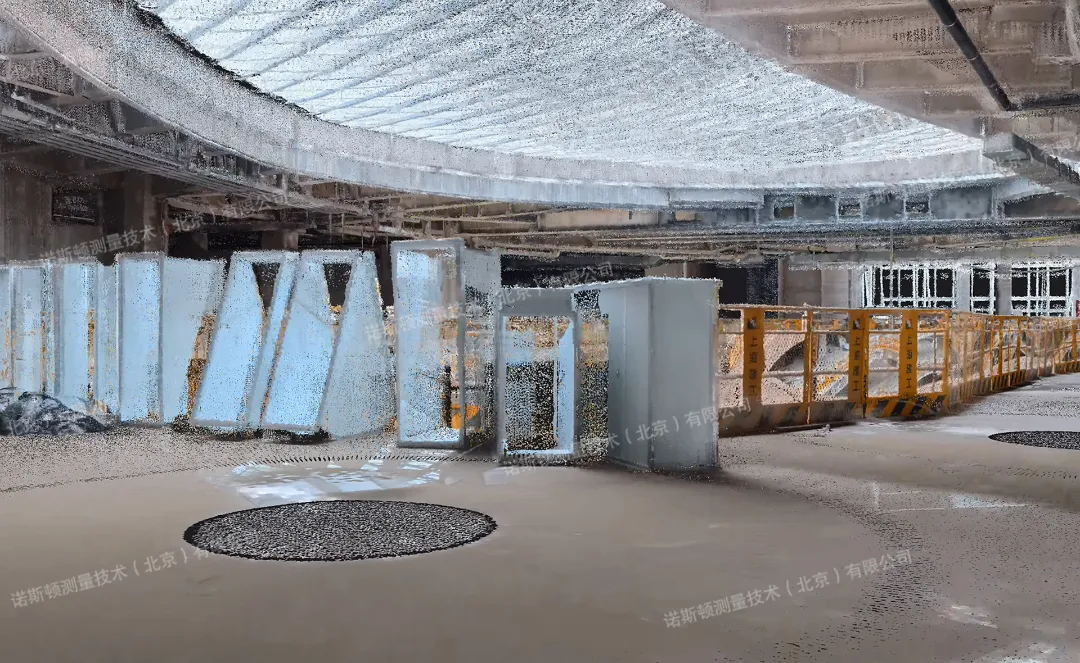

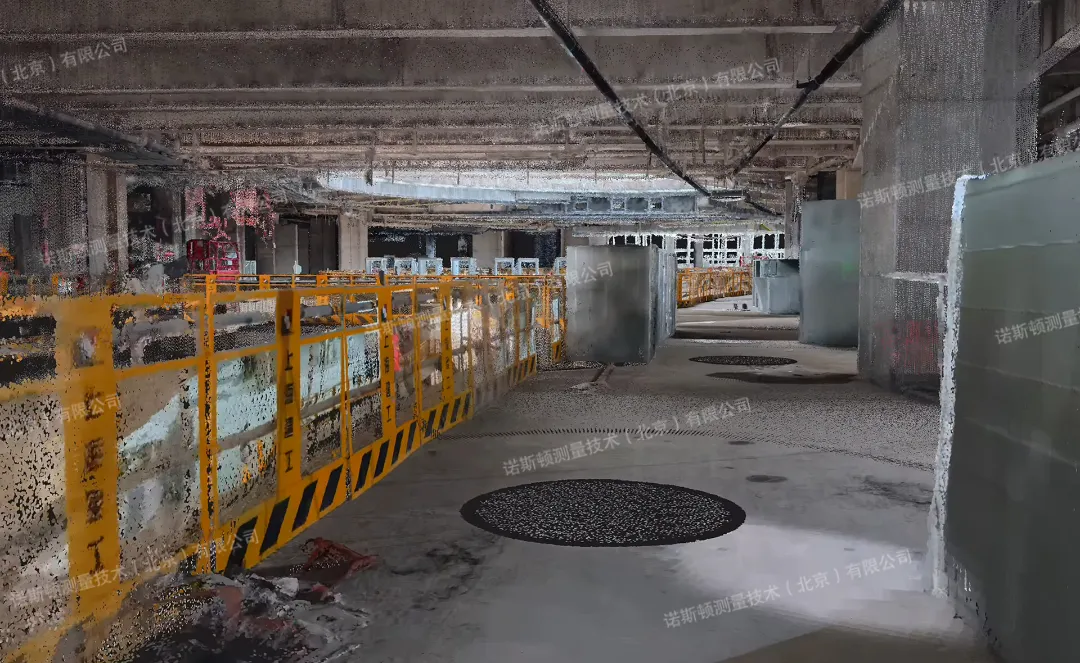

大型商业综合体建筑三维点云数据

将实测 BIM 模型与原始设计模型进行叠合比对，输出结构偏差分析报告，直观反映现场实体与设计图纸之间的差异，为深化设计、构件预制加工提供真实现场依据。

大型商业综合体建筑三维点云数据

同时从实测点云与 BIM 模型中提取放样基准、关键轴线、构件控制点坐标，输出可供现场施工使用的放样参考数据，服务于现场实体放样作业，把现场真实工况前置反馈到设计、加工、施工环节，实现 “所见即所得” 的数字化闭环，减少后期安装冲突与返工风险。

大型商业综合体建筑三维点云数据

整套服务覆盖现场三维扫描采集、点云处理、逆向 BIM 建模、模型比对分析、放样参考数据输出，为项目建设提供完整数字化实测解决方案。

大型商业综合体建筑三维点云数据

04 应用价值：一次采集，多重受益

土建结构实测复核：采集梁柱、墙体、楼板、预留洞口真实尺寸，获取现场实际完工状态，复核结构施工偏差，为后续装饰、幕墙施工提供基准。

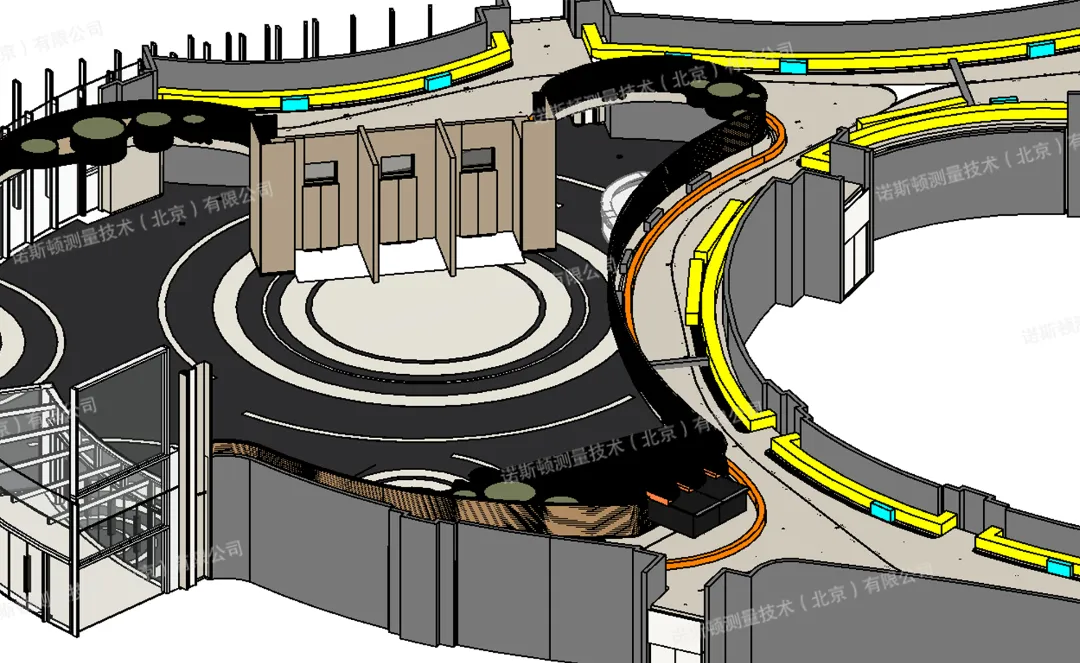

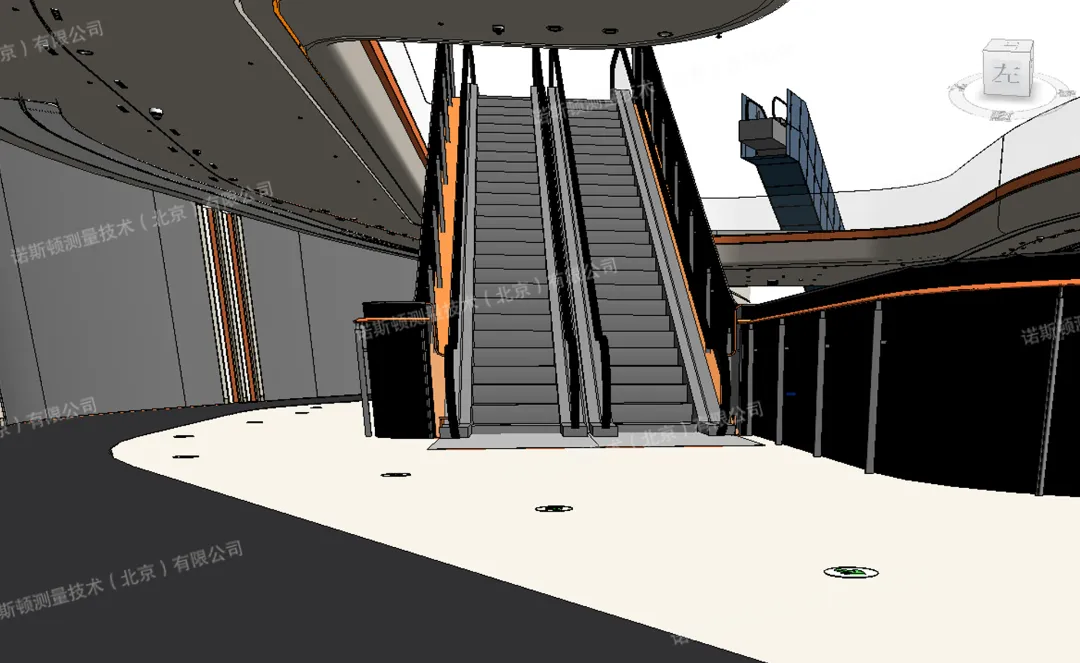

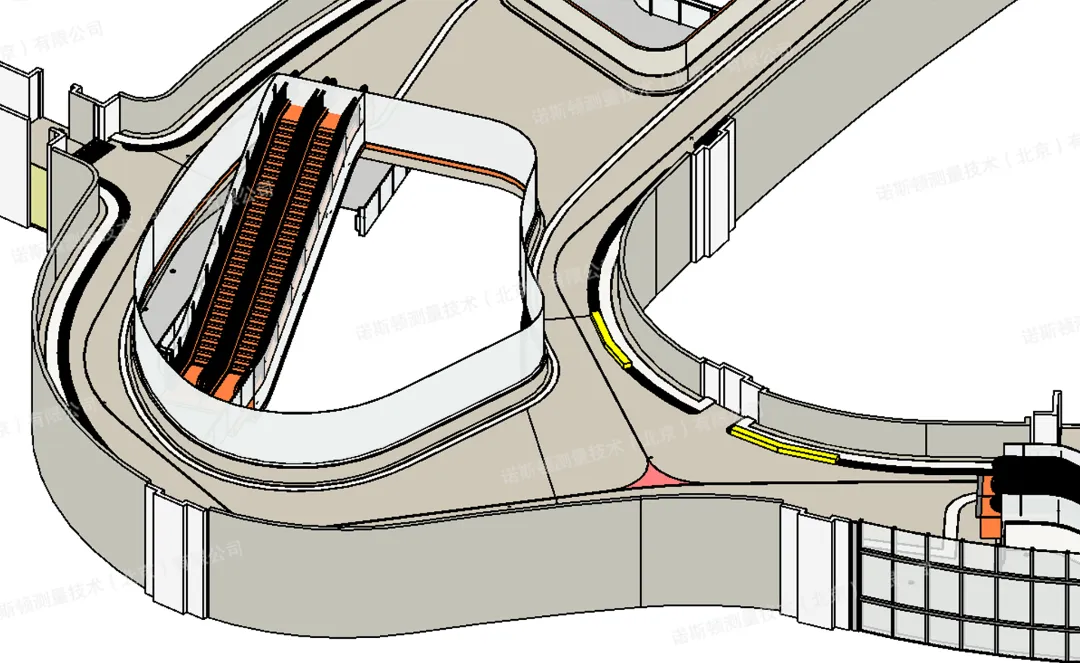

大型商业综合体建筑BIM模型

BIM 逆向建模与深化优化：以实景点云为载体逆向生成 BIM 模型，解决设计模型与现场不符问题，支撑机电管线综合排布，提前排查管线碰撞问题。

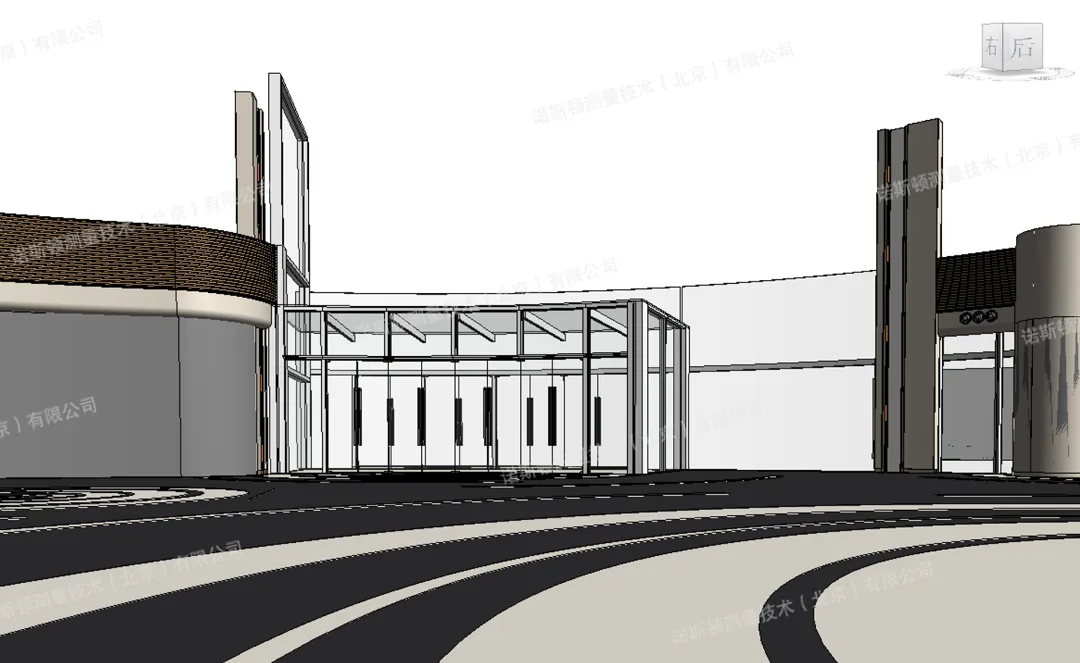

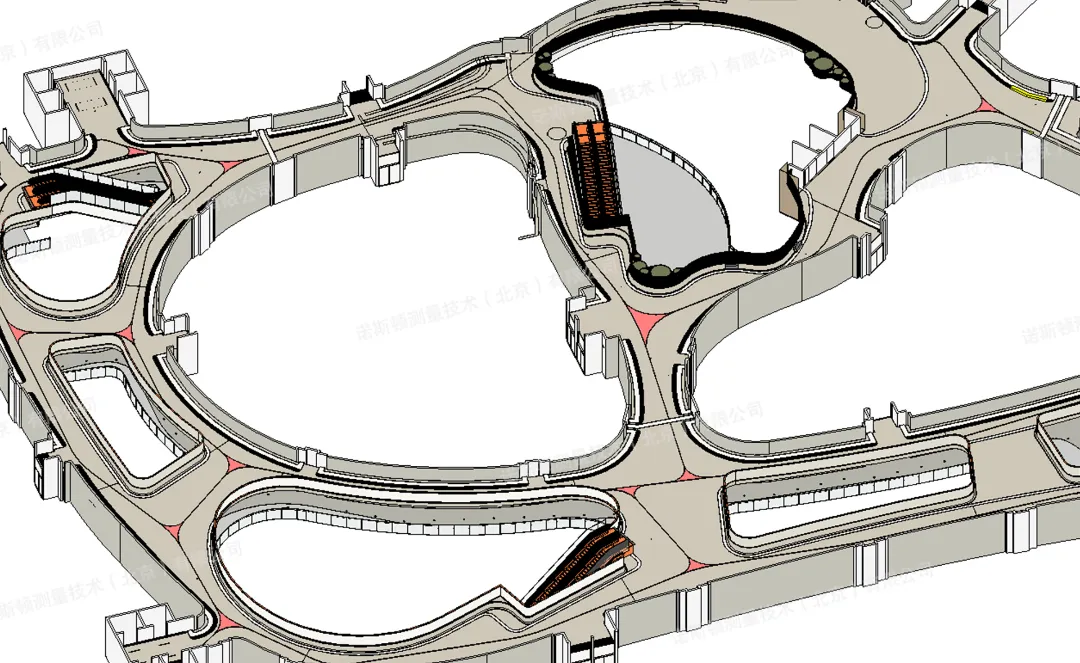

大型商业综合体建筑BIM模型

预制构件加工参考：基于实测 BIM 输出真实空间尺寸，为各类定制构件加工提供现场真实依据，降低构件到场无法安装的风险。依托点云‑BIM 一体化成果提取坐标基准，输出放样参考数据，辅助现场班组开展定位放线作业，提升复杂空间放样的精准度。

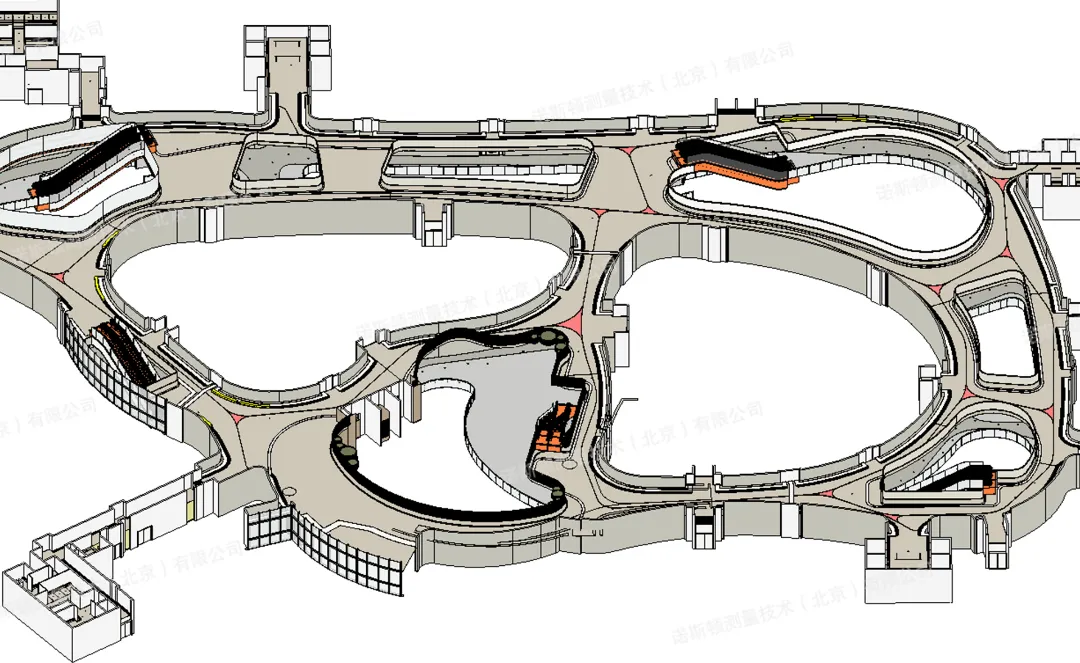

大型商业综合体建筑BIM模型

大型商业综合体建筑BIM模型

该套技术方案同样可复制应用于轨交上盖综合体、商业公建、场馆、厂房改造等各类大型复杂工程项目，适配新建、改扩建不同阶段的数字化实测需求。

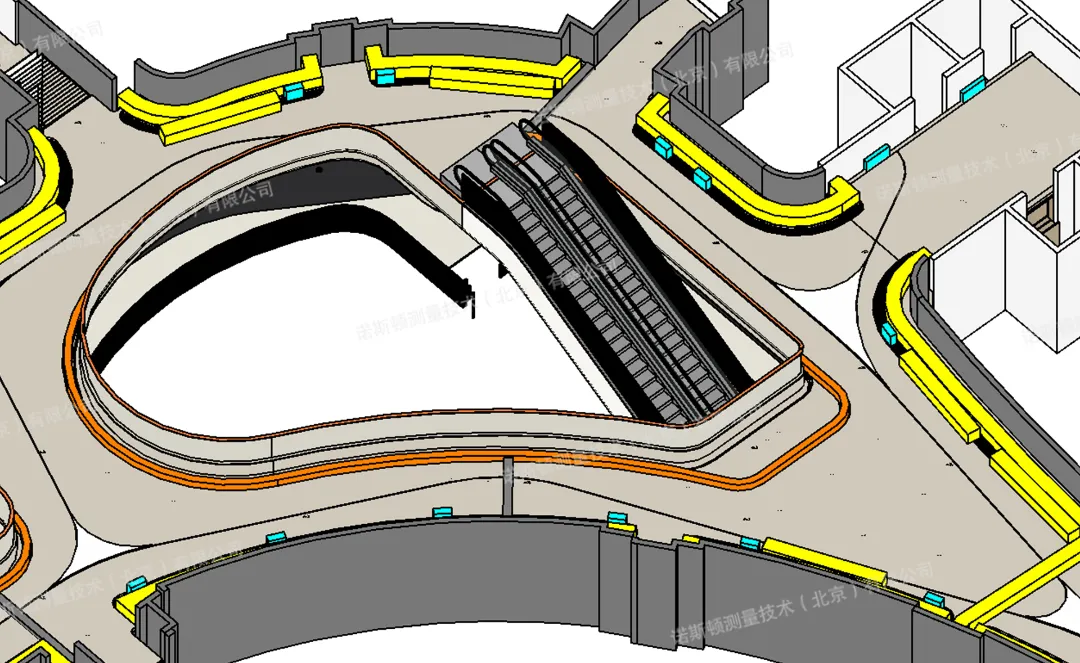

大型商业综合体建筑BIM模型

大型商业综合体建筑BIM模型

05 本期小结

大型复杂建筑项目的质量管控，核心在于打通设计图纸与施工现场之间的信息鸿沟。三维激光扫描技术以非接触式实景采集能力，把真实工地转化为可量测、可比对、可复用的数字点云底座，结合 BIM 逆向建模与放样数据输出，改变传统依靠人工测量的作业模式，帮助项目实现前置风险排查、减少返工、提升多方协同效率，为智慧建造落地提供可靠的数据支撑。

大型商业综合体建筑BIM模型

在公建项目建设周期内，三维扫描服务贯穿施工实测、深化设计、构件加工、现场放样多个环节，将现场真实状态前置传递至设计端与加工端，真正实现数字模型与实体工程的对齐，助力工程项目高质量推进。
