“科技兴农”三维扫描技术助力农业机械高质量检测

浏览次数:1032 | 录入时间: 2023-05-23 | 分享:

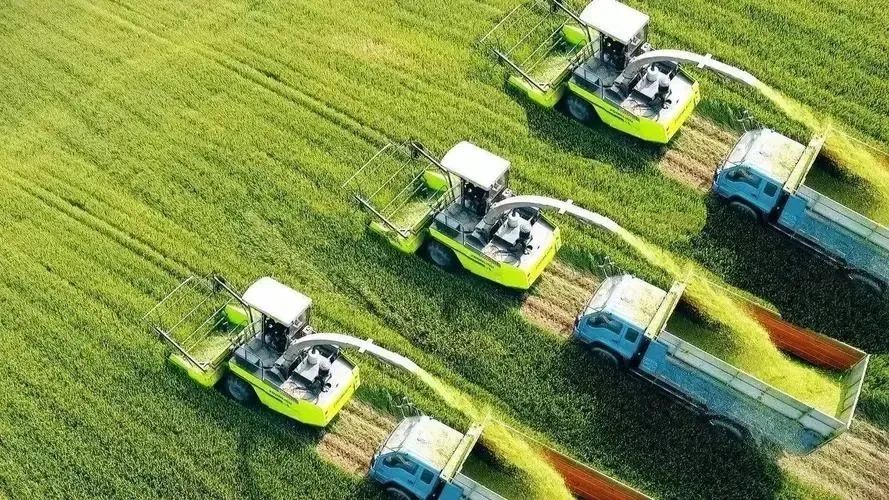

农业在国家经济中占有举足轻重的地位。农业机械化是我国农业现代化的必然要求,也是衡量一个国家农业发展水平的重要指标。




在农业机械设计的过程中,运用数字化设计技术,能够提高农业机械设计的快捷性和高效性,促进农业的现代化、机械化和智能化的发展。


640 (1).jpg



项目背景

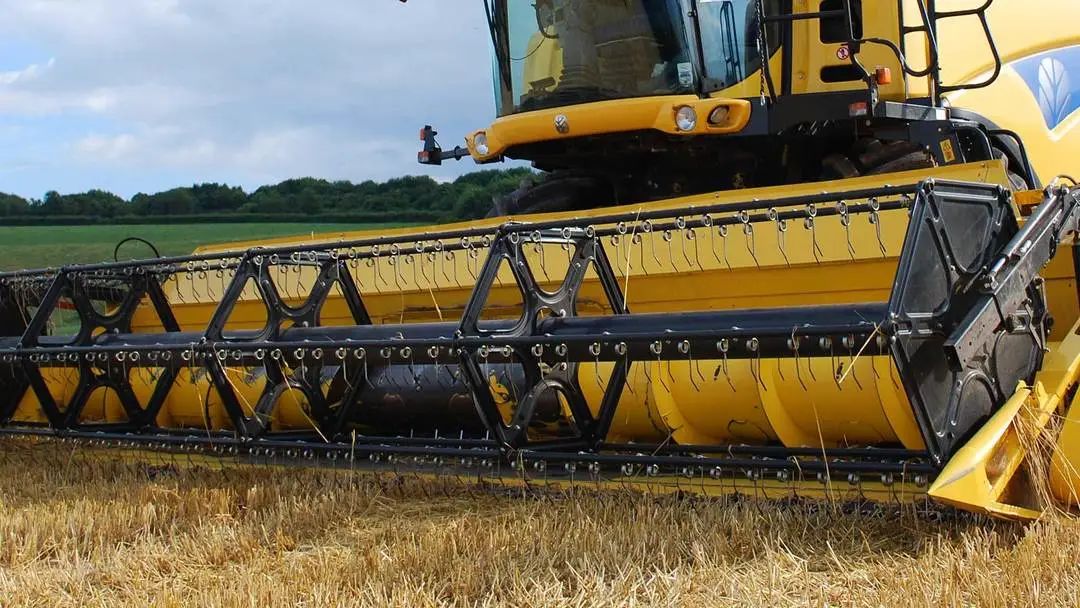

纹杆式滚筒是脱粒机械的重要组成部件之一,由脱粒滚筒完成脱粒的过程,从而获得所需的谷粒、种子。


640 (2).jpg


在加工制造和安装过程中若精度不高,就会产生周期性的离心力,使脱粒滚筒轴产生弯曲变形振动。因此,在设计脱粒滚筒时,不仅要考虑脱粒滚筒刚度与强度,还要考虑其需要满足的动态性能。



客户需求与痛点


本次项目的客户主要从事大型农机具的研发、生产与制造,为确保产品符合加工标准,需要对纹杆式滚筒装置进行测量,获取其完整的三维数据。


640 (3).jpg

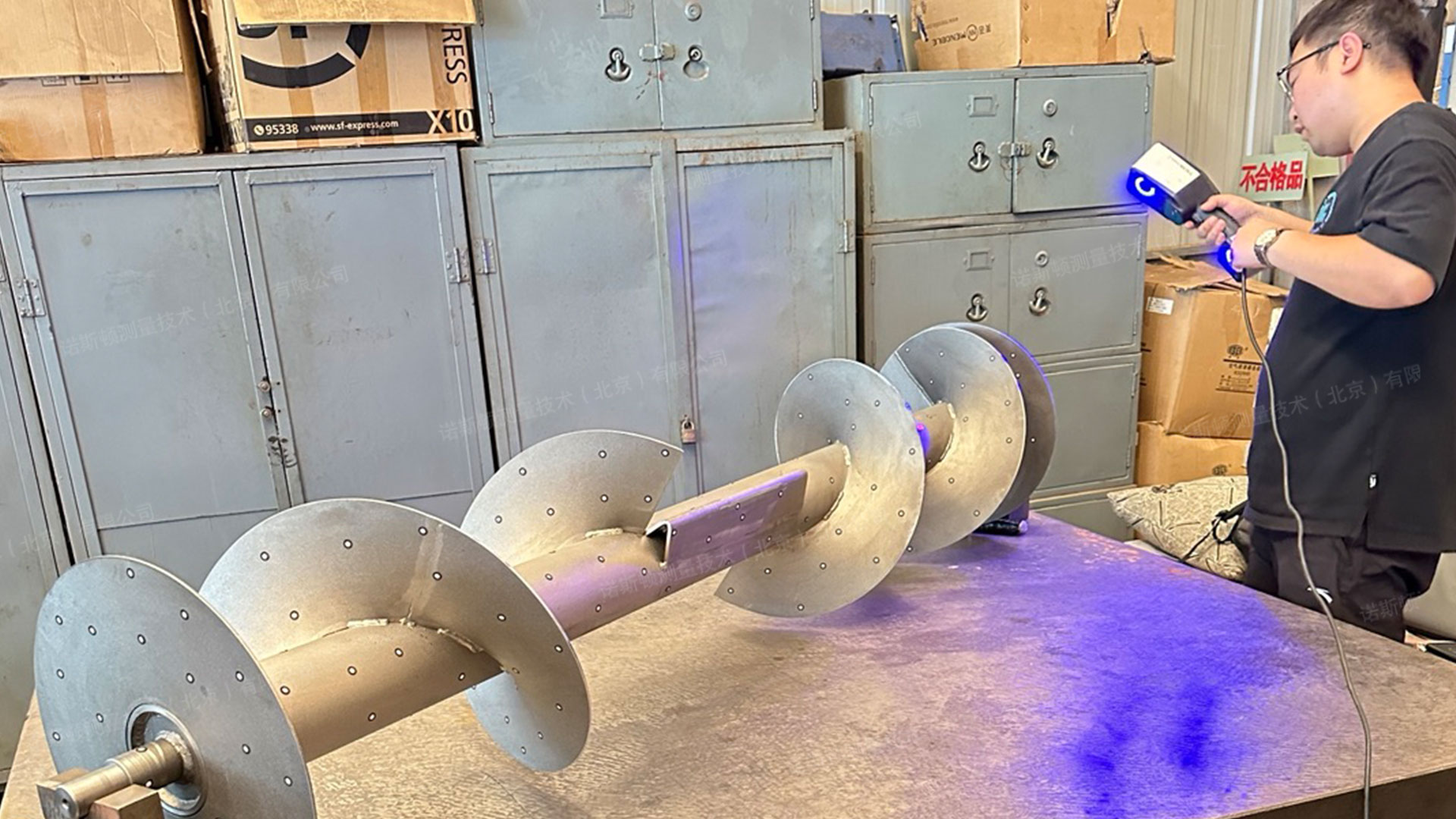

▍纹杆式滚筒装置三维扫描现场



▍纹杆式滚筒装置三维扫描现场

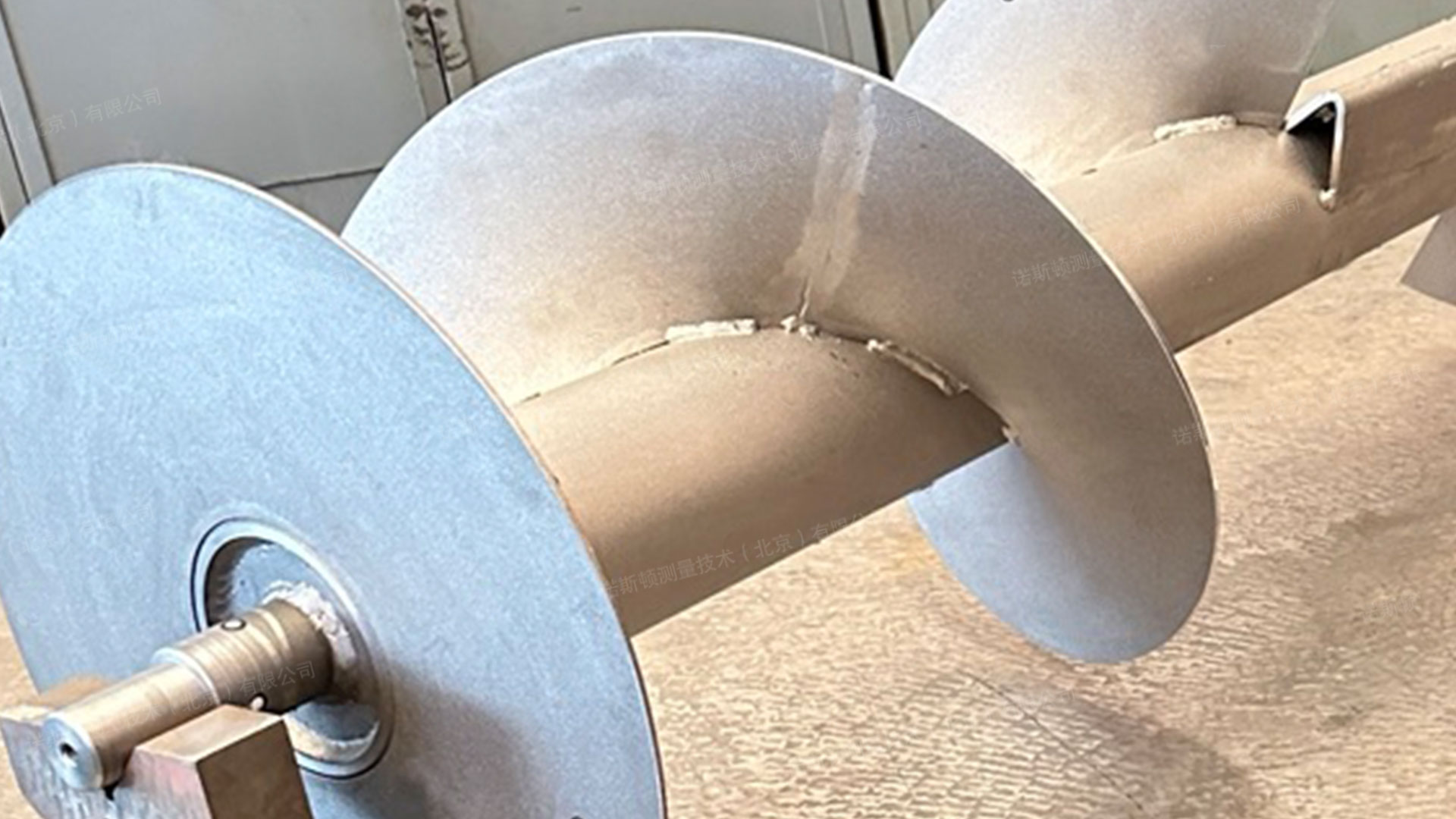

轴流纹杆式滚筒主要由脱粒主轴、脱粒滚筒、固定支杆和纹杆等零件经焊接而成,其在三维扫描检测中存在以下痛点:


  • 传统的检测方法工作量大,测量过程费时费力,影响加工效率。


  • 装置曲面空间较多,测量过程中容易产生死角或干涉面,导致测量结果不全面。


  • 产品多为钢质,当激光投射在钢质高亮表面时会被反射到别处,导致扫描仪无法捕捉边缘细节,从而影响扫描精度。



3D扫描解决方案


ZEISS T-SCAN hawk 2 三维扫描仪具有精度高、测量速度快、操作方便等优点,能够快速精准获取农业机械的三维数据,大幅度提高机械设备的三维检测效率和精度,解决了传统三维检测难以解决的难题。

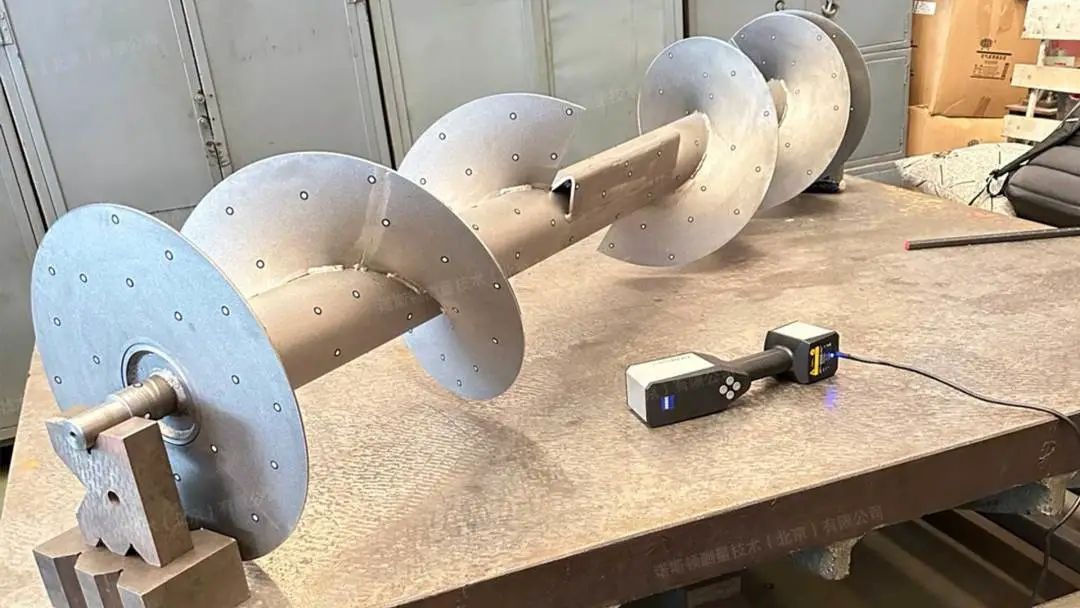

▍纹杆式滚筒装置三维扫描现场


这款三维扫描仪具有无缝调节分辨率和测量范围的功能。无论是小型零件、精细细节、大型物体或深孔、还是在狭窄空间内或者可及性差的区域均可胜任工作。


021.jpg▍纹杆式滚筒装置三维扫描现场


新型卫星模式可用于扫描高达数米的物体,无需通过编码标记点进行摄影测量,不会损伤精度,在高暗或高亮表面上也具有极佳表现。


640 (1).gif

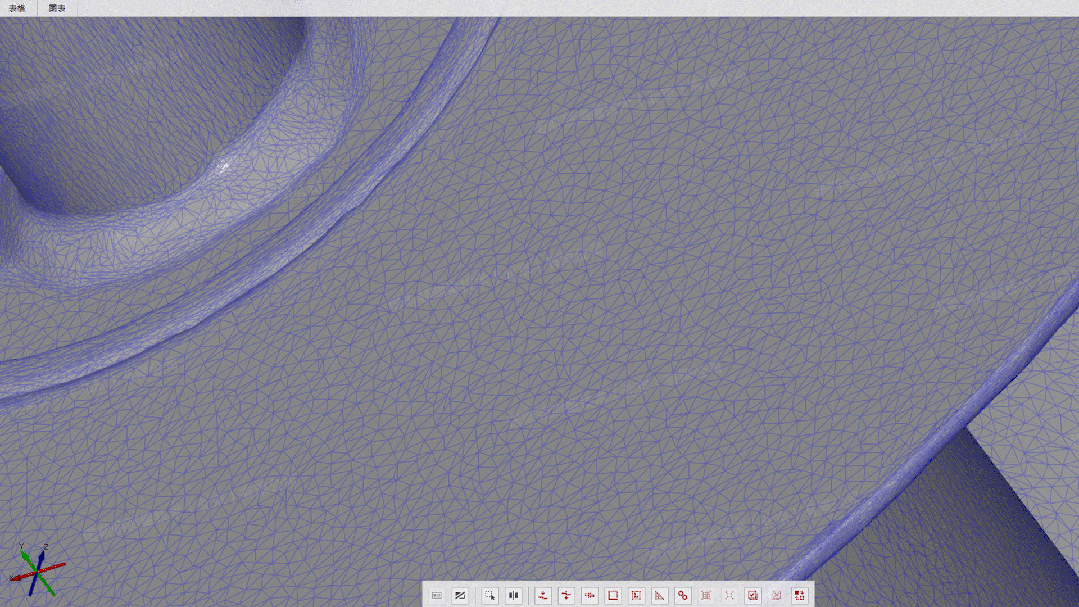

▍纹杆式滚筒装置三角网格数据



▍纹杆式滚筒装置三维模型数据


640 (2).gif

▍纹杆式滚筒装置三维模型数据


将扫描数据导入专业的三维软件进行检测分析机械设备各位置的尺寸信息,如表面同轴度、圆柱度、装配位置偏差等,并生成检测分析报告。

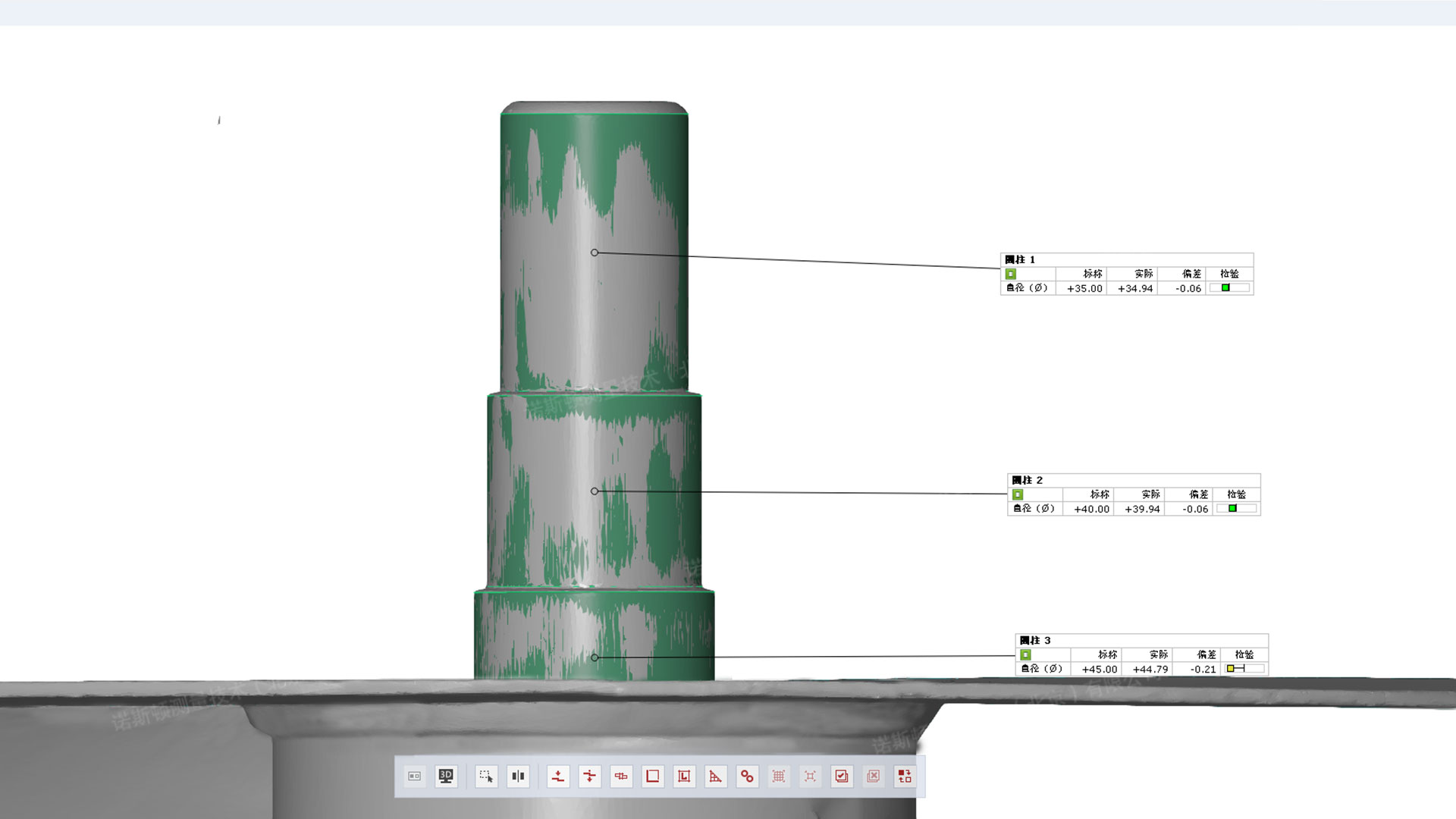

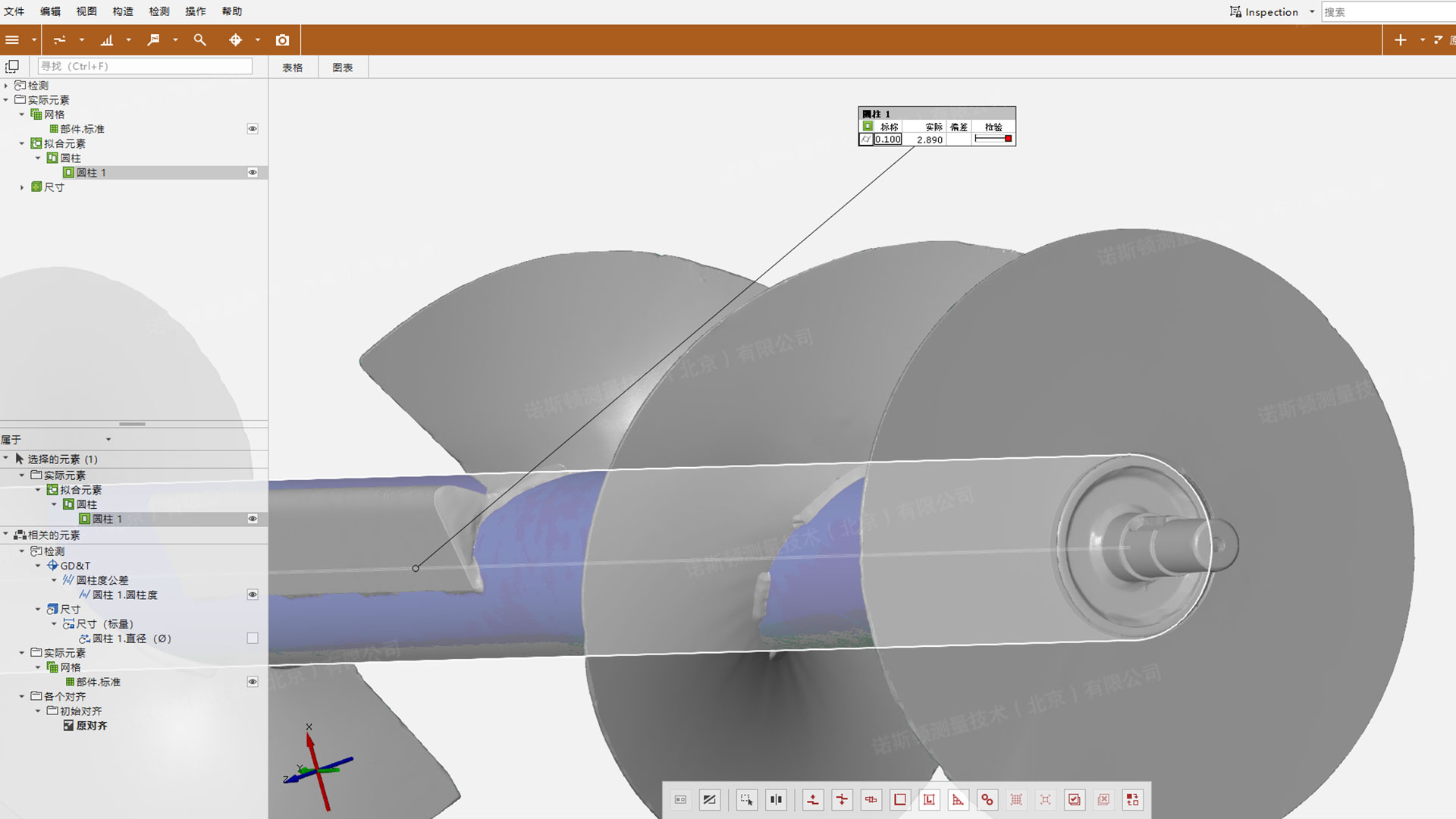

▍纹杆式滚筒装置圆柱度直径检测数据



▍纹杆式滚筒装置圆柱度检测数据

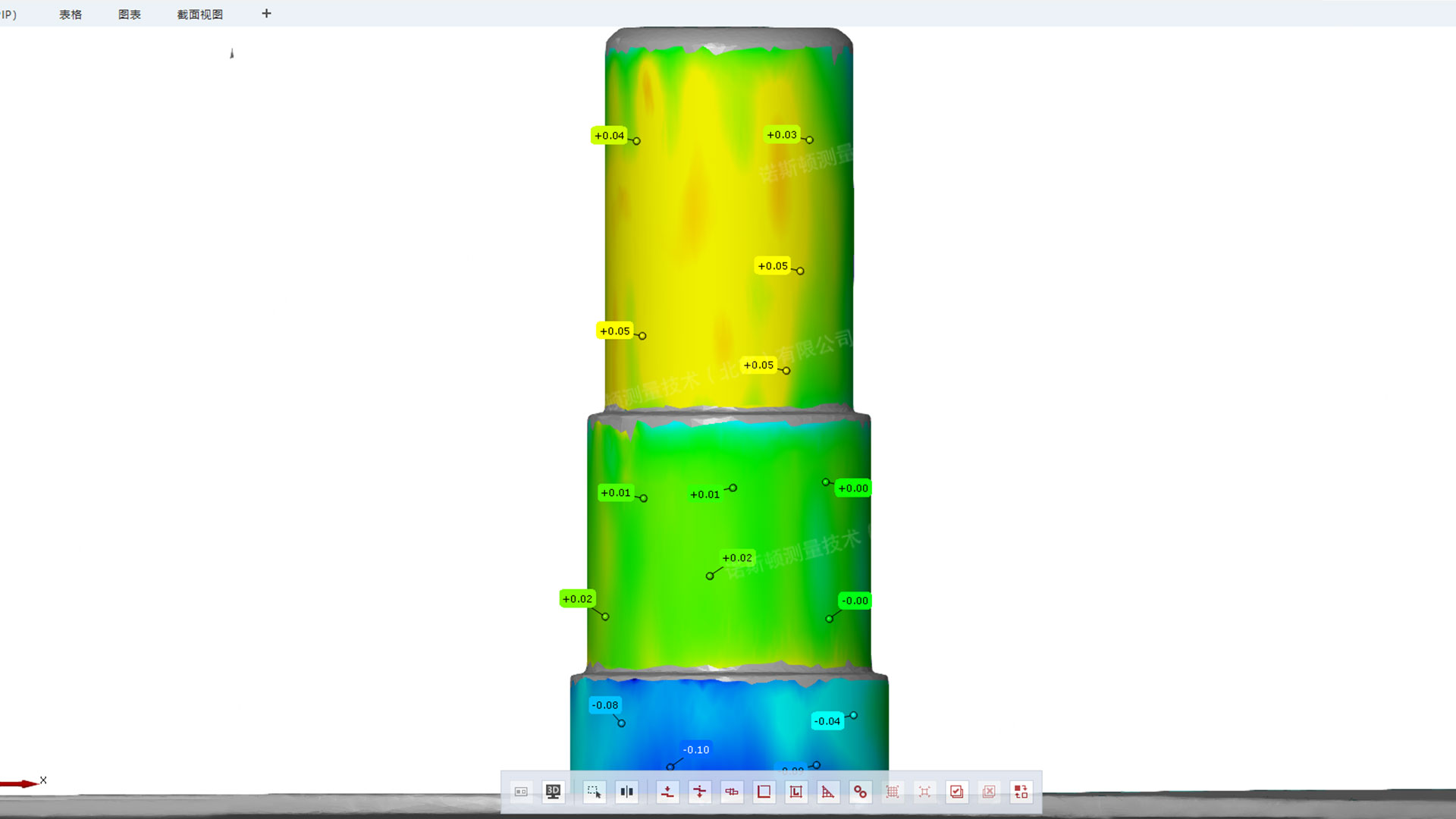

▍纹杆式滚筒装置圆柱度彩图检测数据

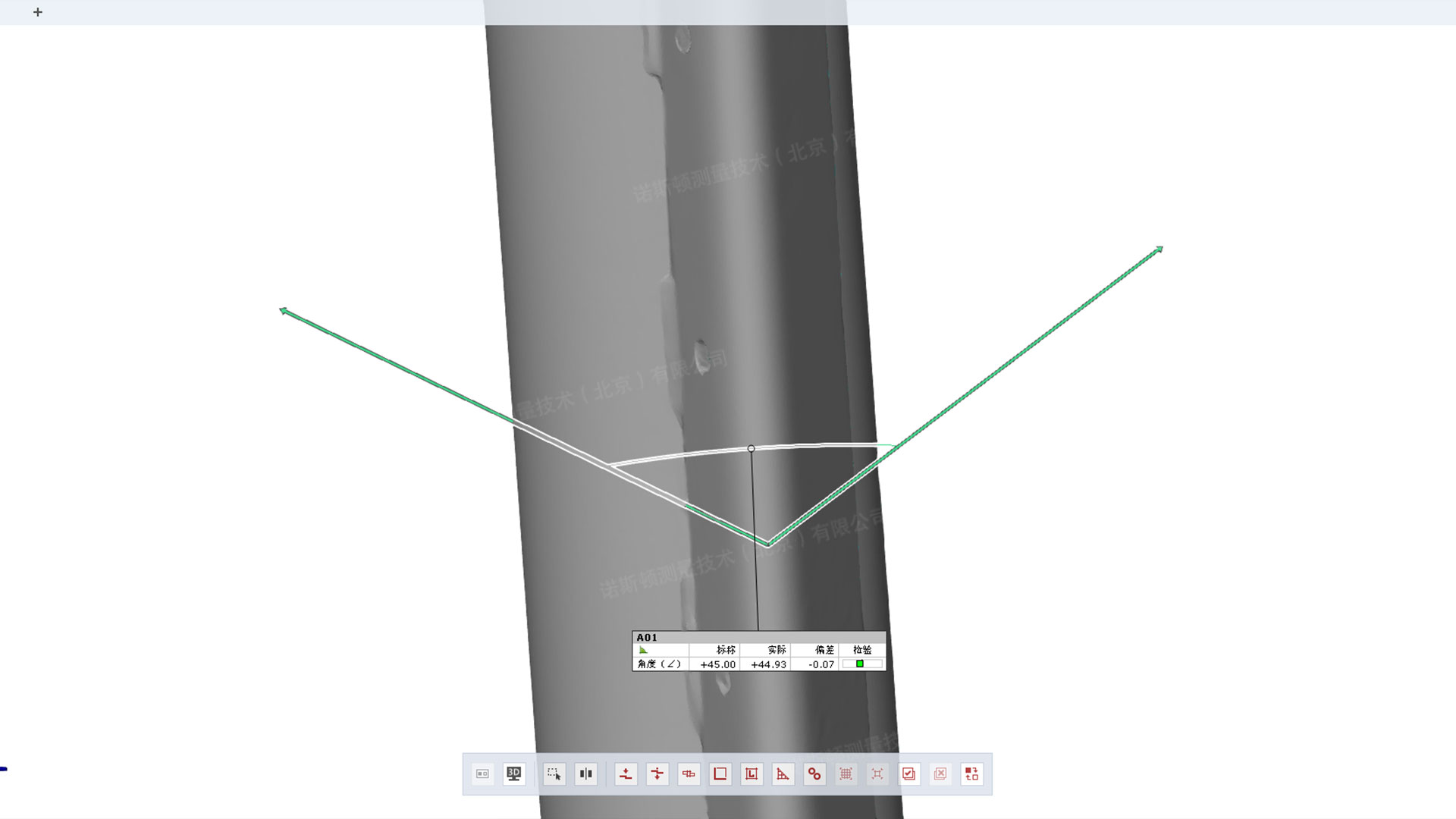

▍纹杆式滚筒装置角度检测数据


农业机械生产厂家可以对农机具三维数据进行全面检测和分析,发现生产中存在的问题,并及时解决。



▍纹杆式滚筒装置间距检测数据

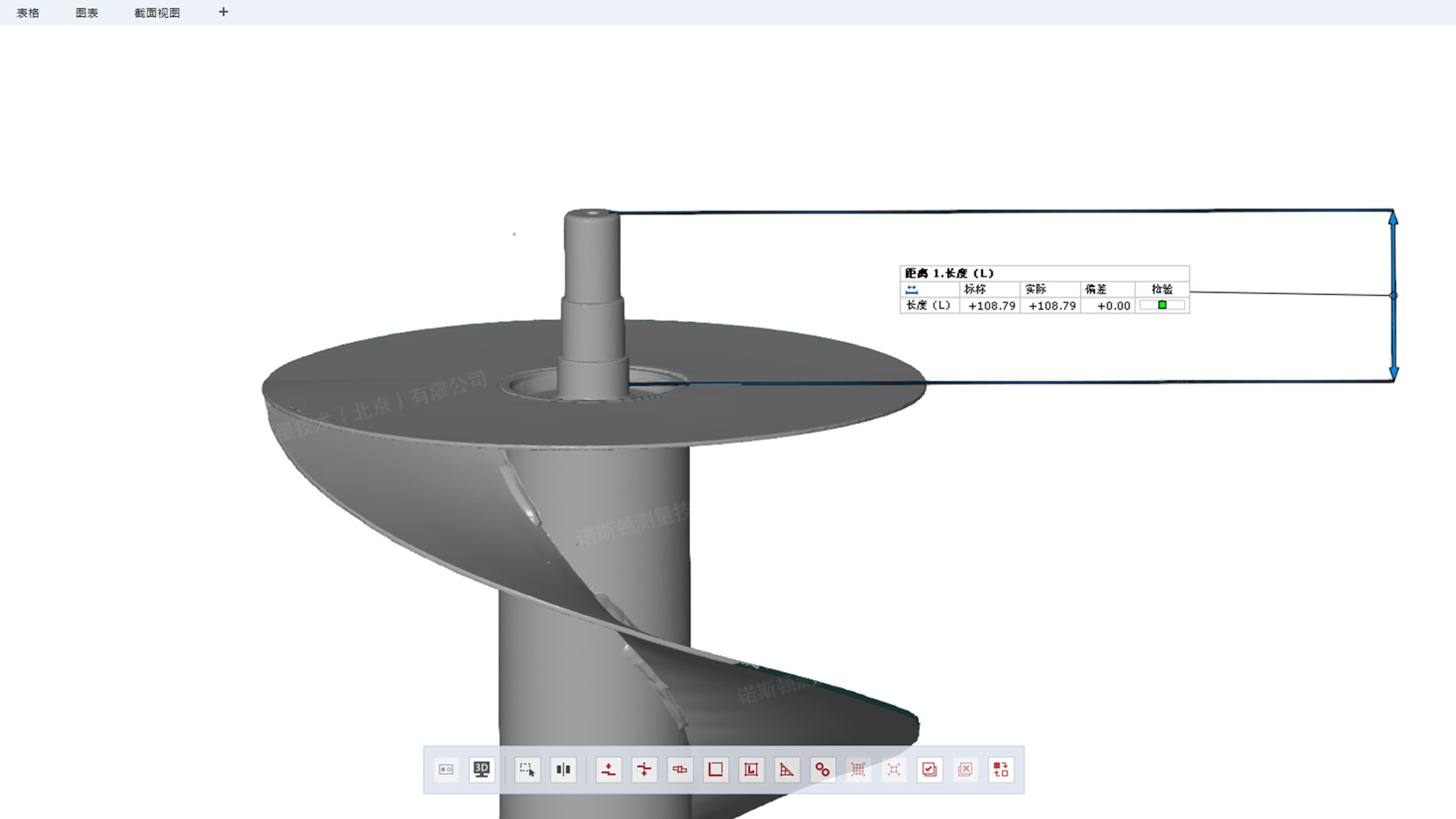

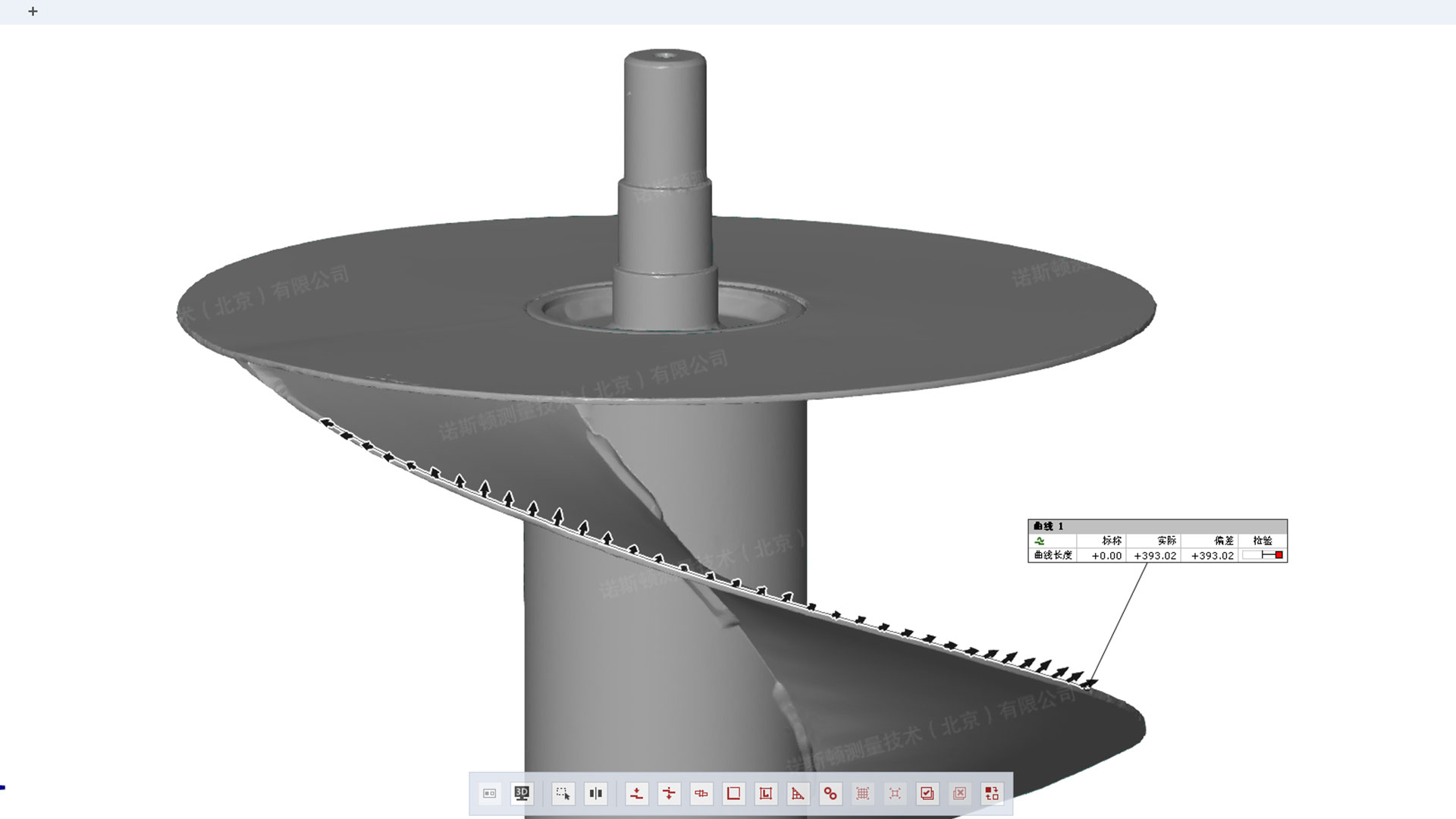

▍纹杆式滚筒装置曲线长度检测数据

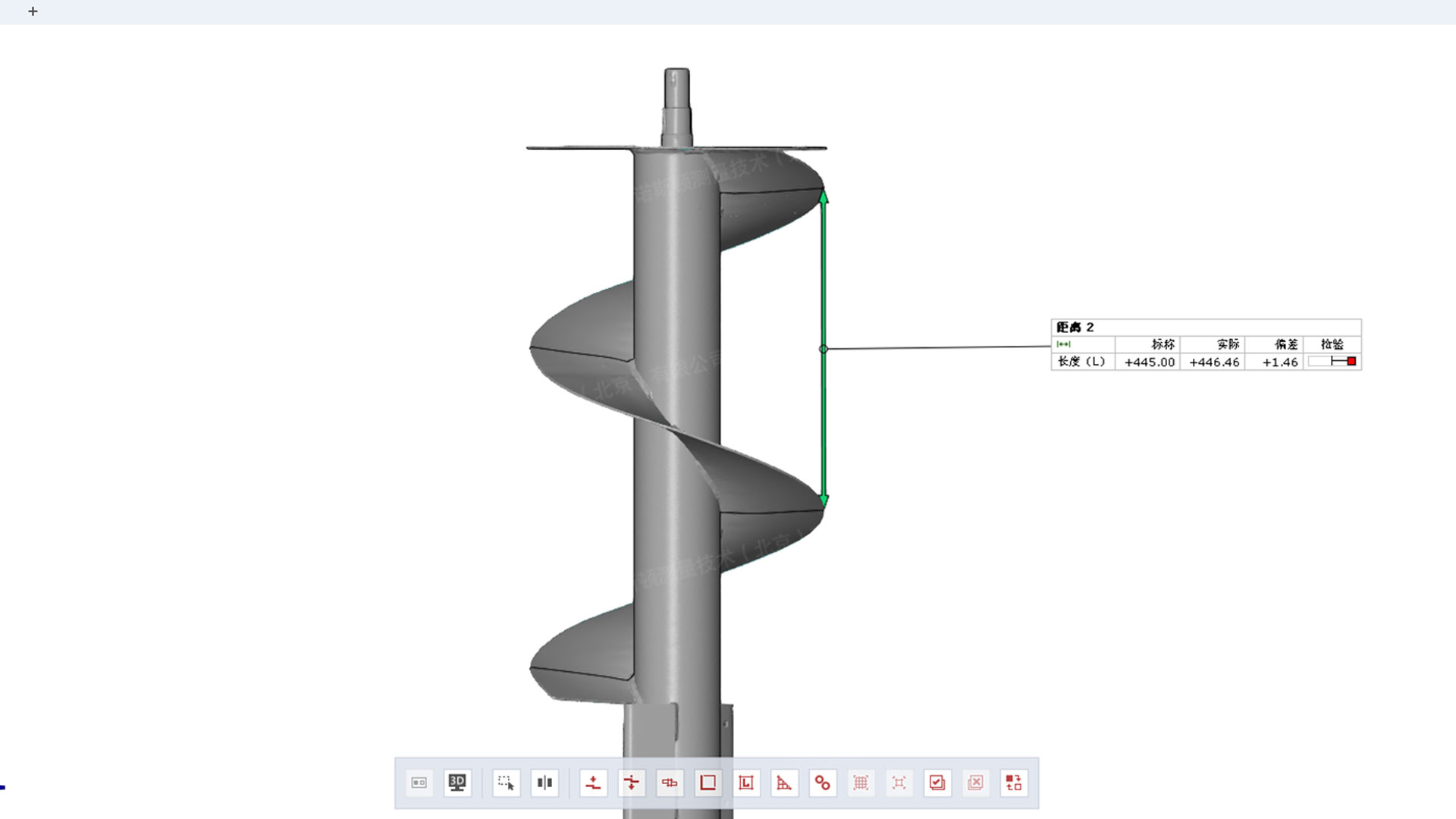

▍纹杆式滚筒装置旋距检测数据


在生产加工的过程中,利用三维模型数据进行加工工艺的修正,有利于提高试制零件的成功率,缩短生产制造周期,节约生产材料与成本,并提升加工制造的质量。

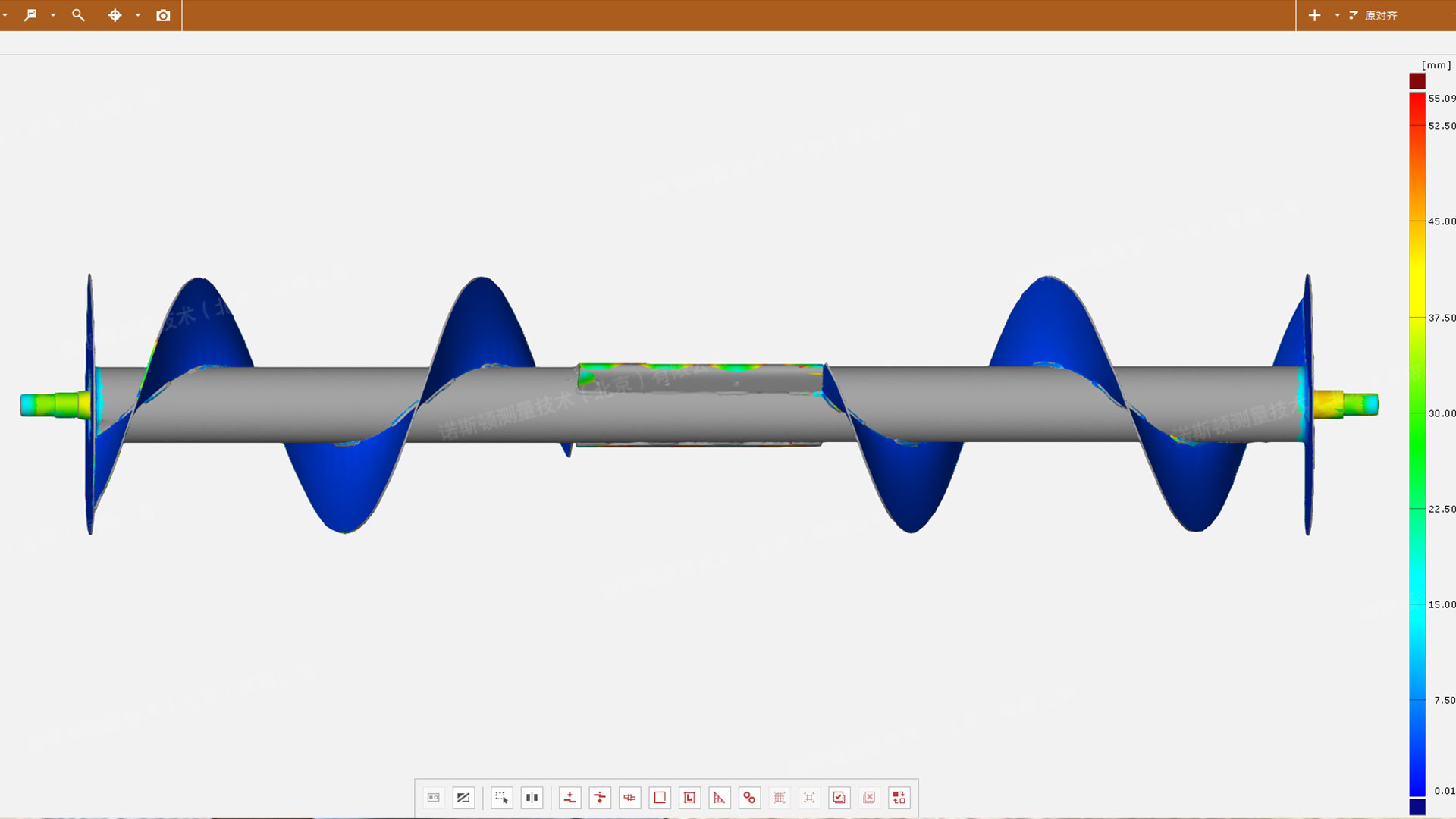

▍纹杆式滚筒装置材料厚度检测数据


▍本期小结:


三维扫描技术能够对农业机械的功能及产品开发制造的过程产生积极的提升作用,精准快速进行农业机械质量检测,大大提高农业装备检测效率,为现代农业装备研发提供强有力的技术支持。
