诺斯顿3D扫描技术精准助力管片模具全尺寸检测

浏览次数:593 | 录入时间: 2023-10-23 | 分享:

在城市化进程中,各种管道设施的建设是必不可少的,例如排水管道、燃气管道、供水管道等。这些管道的铺设需要大量的混凝土管片,因此管片模具的需求量也相应增加。


随着国家基础设施建设的不断推进,各种大型水利工程、交通工程、电力工程等也需要大量的混凝土管片,这也为管片模具市场提供了广阔的发展空间。

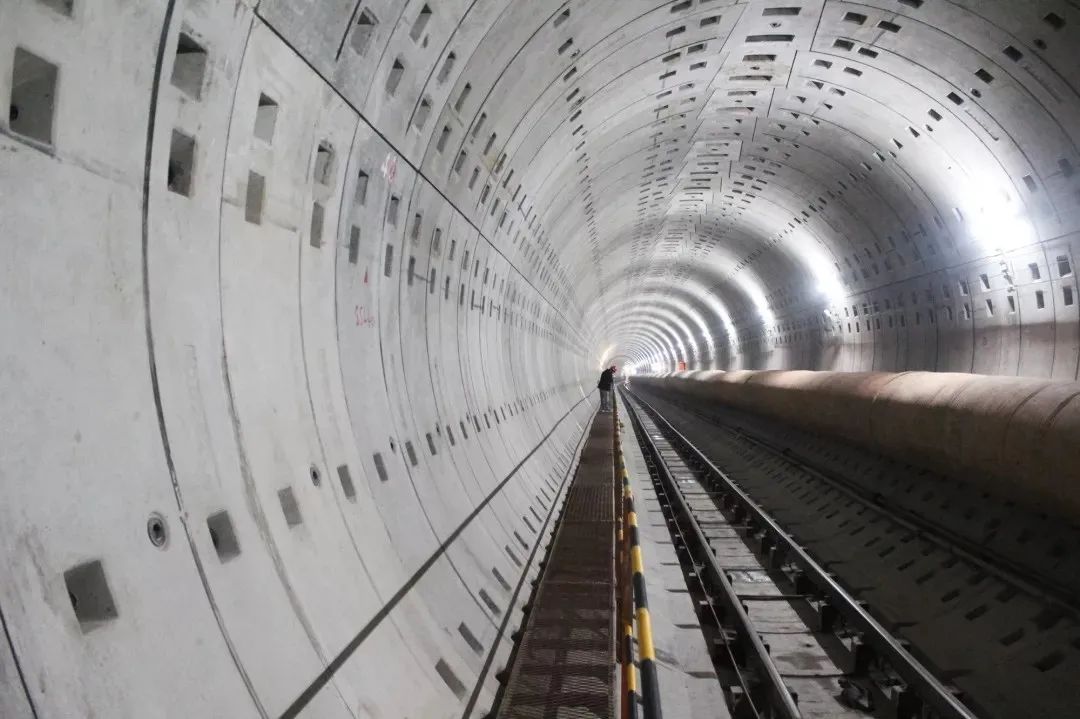

▍图片来源网络,如有侵权联系删除


管片模具内型腔三维检测解决方案


管片模具在各种工业领域中都发挥着重要的作用,它们是城市化建设和基础设施建设不可或缺的一部分。如果不能及时检测并发现问题就会影响后续的管片生产质量,造成生产成本的巨大浪费,甚至引发安全隐患。



项目概述


客户是集盾构管片模具、城市构建模具、生态构件及海绵城市构件模具、盾构管片、中小型构件等生产销售于一体的工程装备制造公司。本次项目客户希望借助蔡司三维检测方案对管片模具进行加工质量检测。


640 (6).jpg

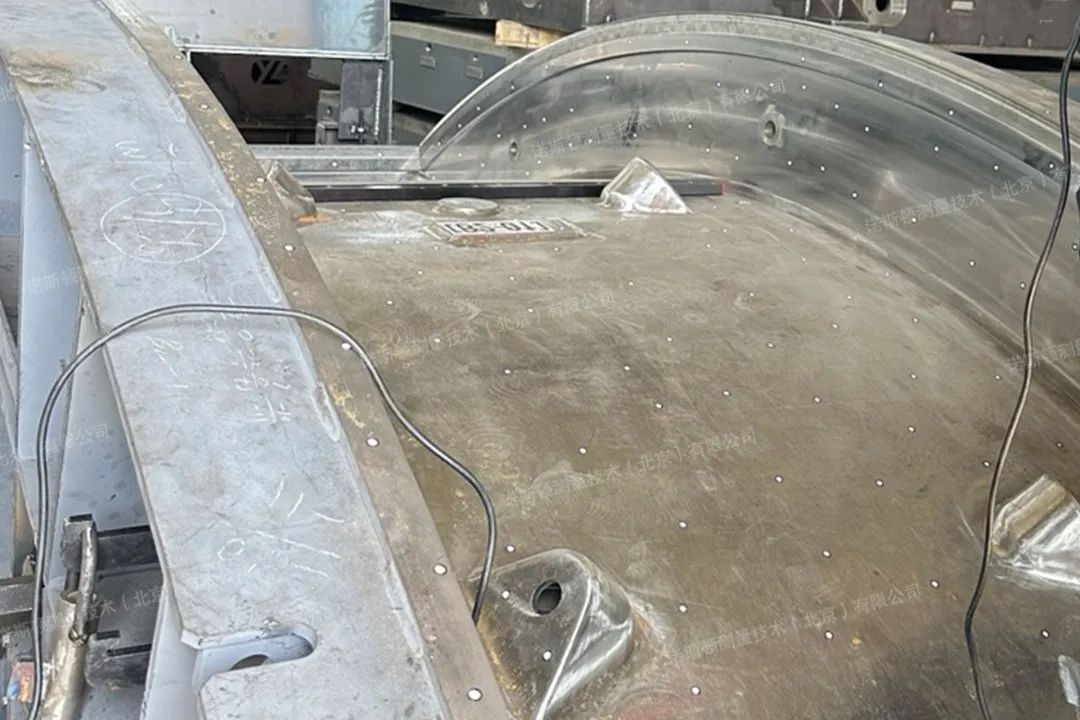

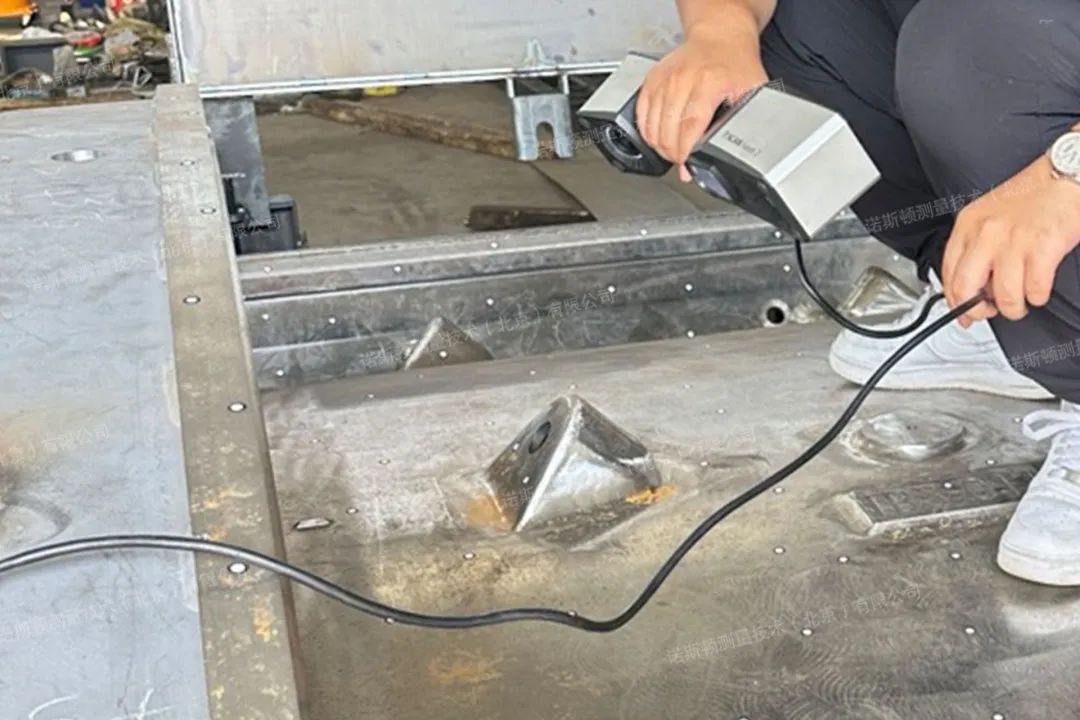

▍管片模具三维扫描现场


项目痛点


传统的检测手段已经无法满足现代模具工业日益增长的高效率、高品质要求,其缺陷是测量点位少,精度无法得到保证,且无法直观地表达模具各个型面的绝对变形情况,直接影响到盾构管片尺寸的生产精度。


640 (7).jpg

▍管片模具三维扫描现场


解决方案


由于所测工件体积较大,不便于搬运,诺斯顿技术工程师使用ZEISS T-SCAN hawk2 手持三维扫描仪对模具进行扫描,获取全面的三维数据。


640 (8).jpg

▍管片模具三维扫描现场


该设备具有无缝调节分辨率和测量范围的功能。无论是小型零件、精细细节、大型物体或深孔、还是在狭窄空间内或者可触及性差的区域,这款三维激光扫描仪均可胜任工作。


640 (9).jpg

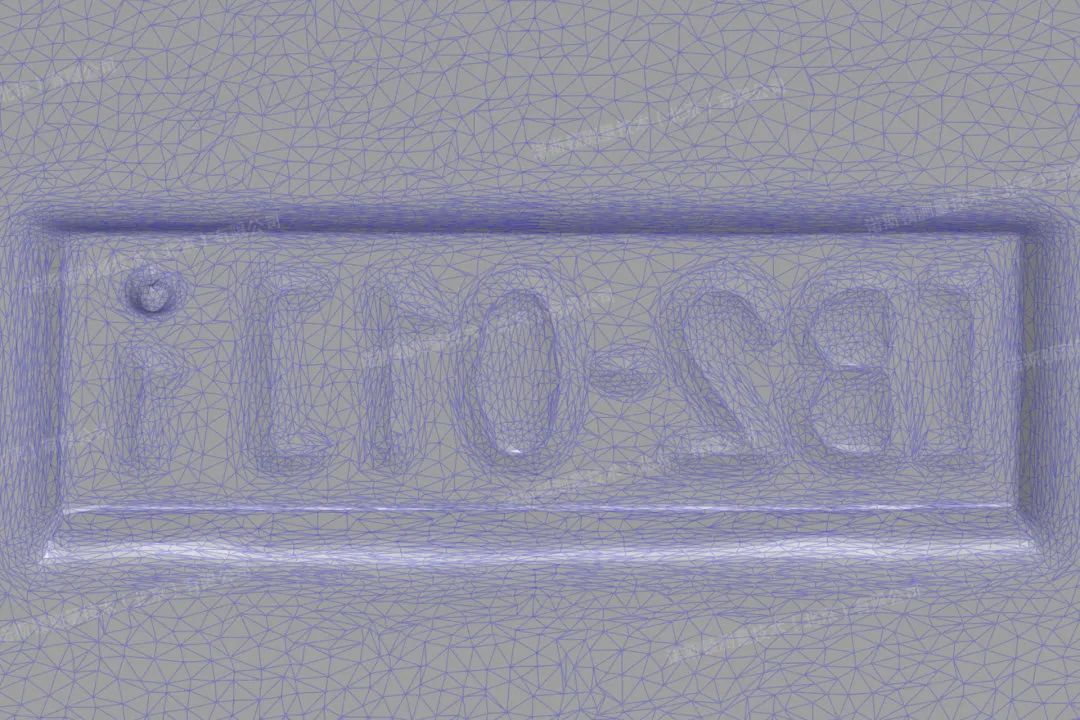

▍管片模具局部三角网格数据


无论将三维激光扫描仪带至生产现场还是在室外进行扫描,只需携带一个手提箱即可。新型卫星模式的便携式激光扫描仪,可用于扫描高达数米的物体。无需通过编码标记点进行摄影测量。


640 (10).jpg

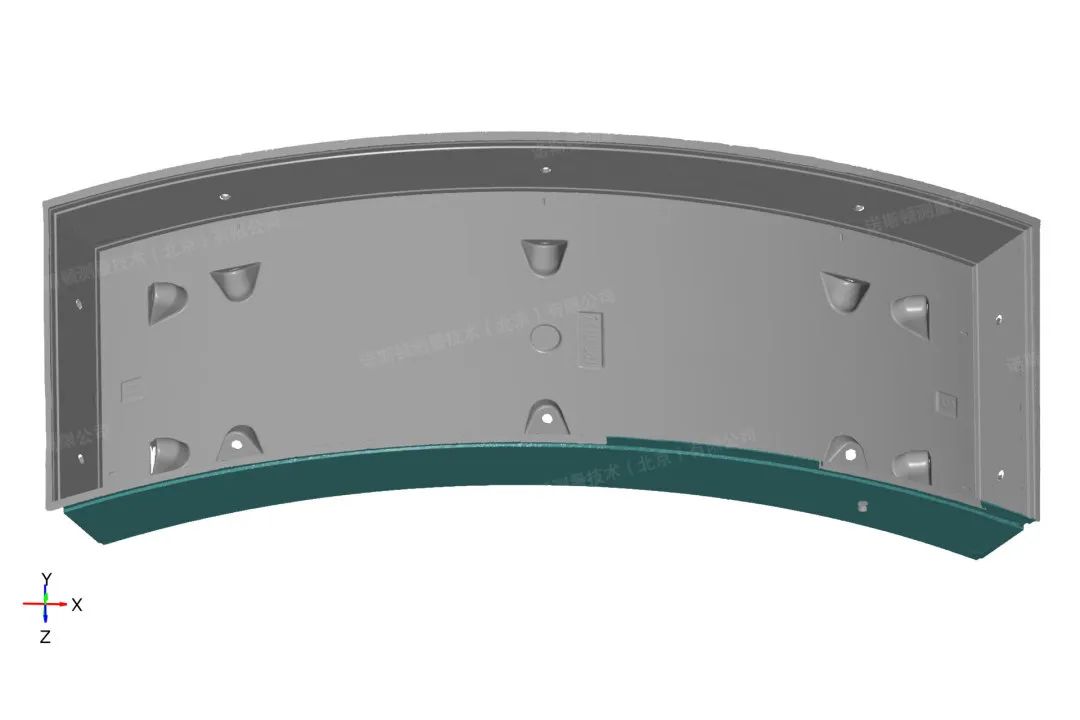

▍管片模具三维模型数据


640 (17).jpg

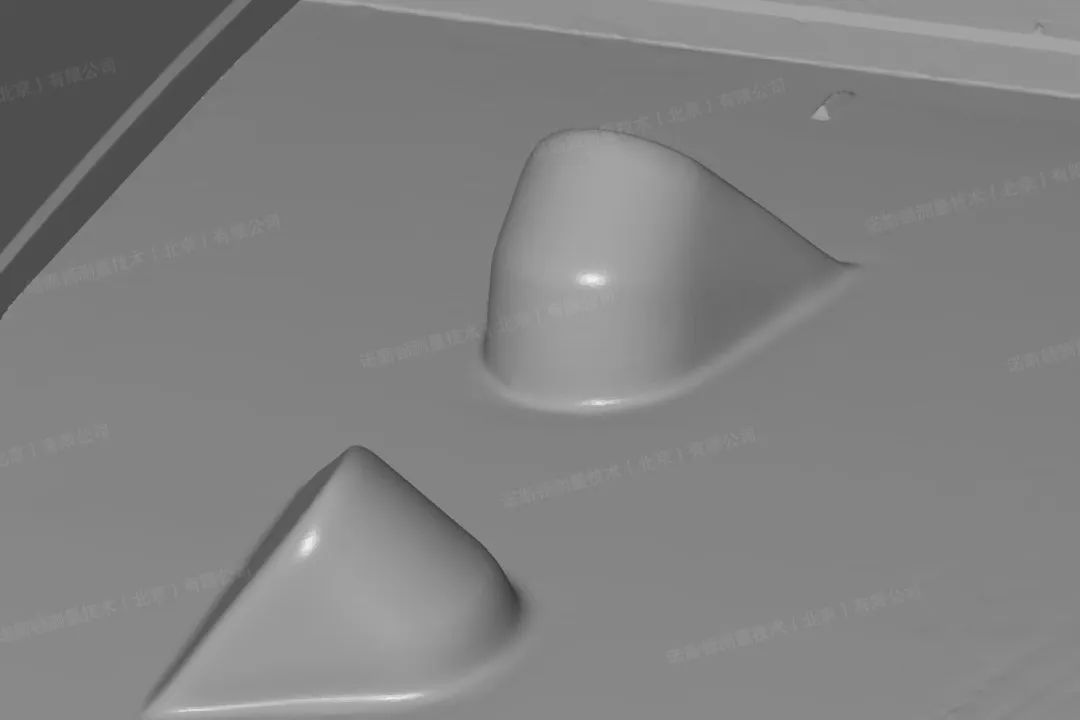

▍管片模具局部三维模型数据


640 (18).jpg

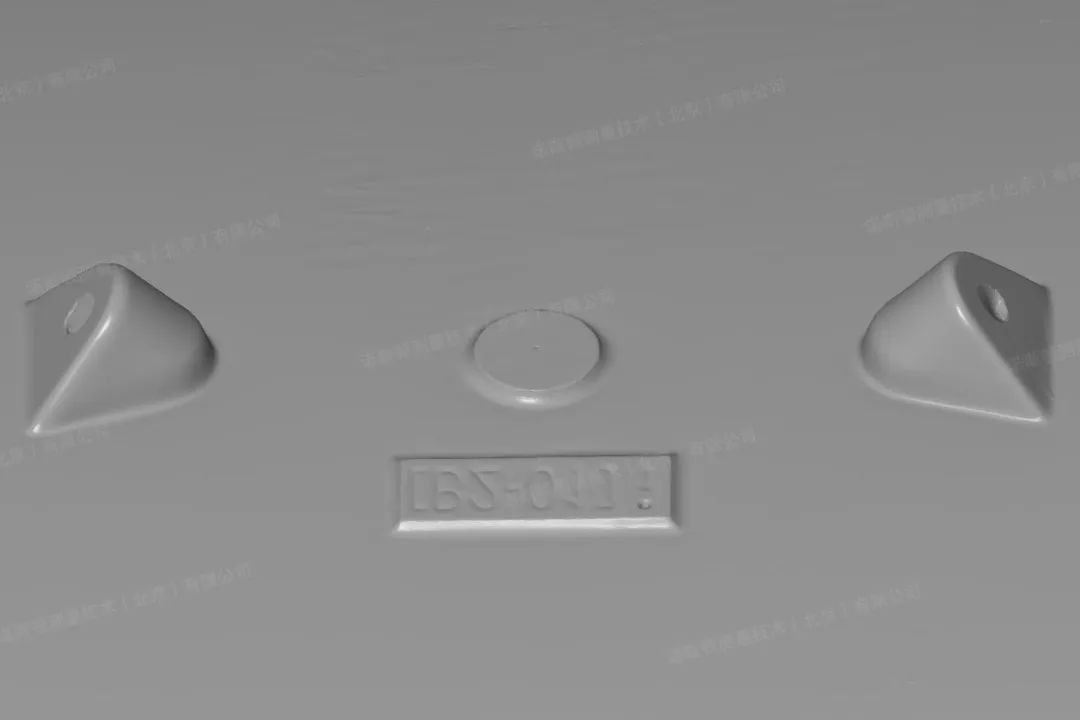

▍管片模具局部三维模型数据


将扫描数据导入ZEISS Quality Suite软件与模具的数模进行3D比较,得出该模具与数模的全面偏差信息,并生成检测报告。


640 (11).jpg

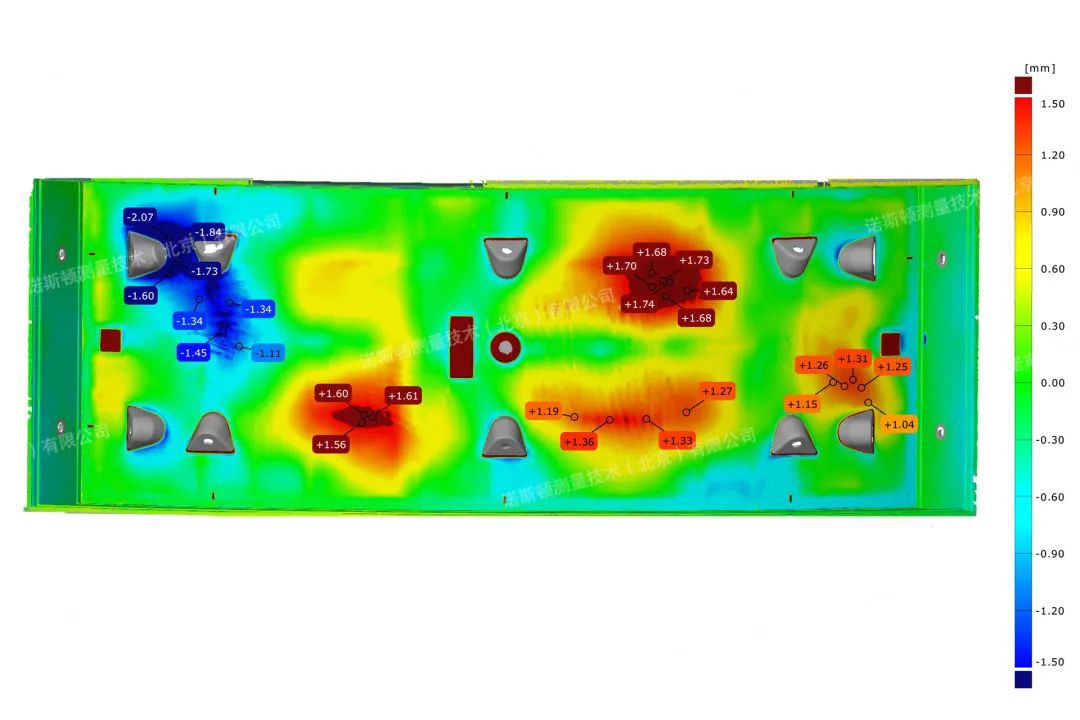

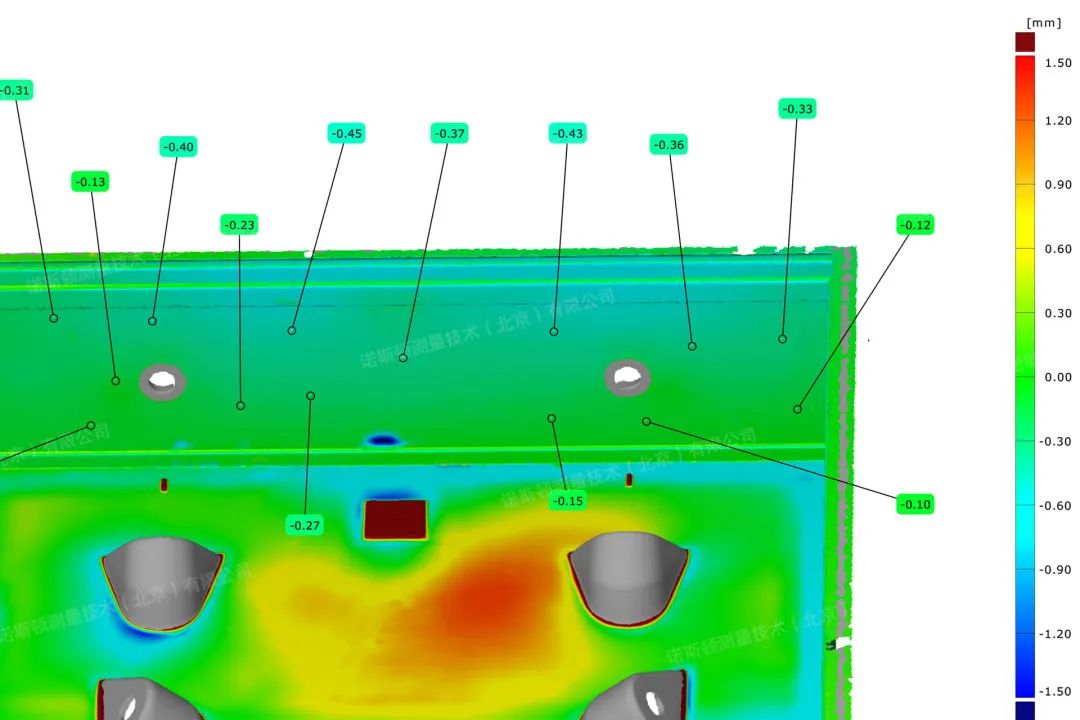

▍管片模具三维扫描偏差检测数据


及时发现模具表面的缺陷、偏差和变形等问题。提前进行调整和修复,避免因模具质量问题而导致的生产延误和次品率上升。


640 (12).jpg

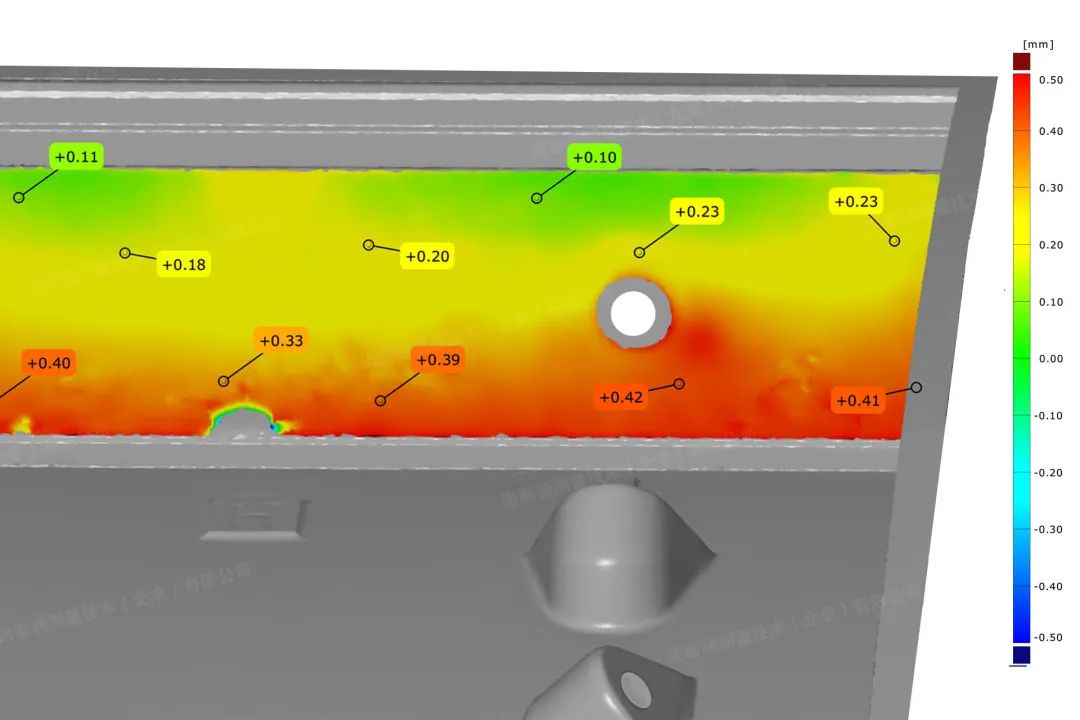

▍管片模具截面三维检测数据

640 (13).jpg

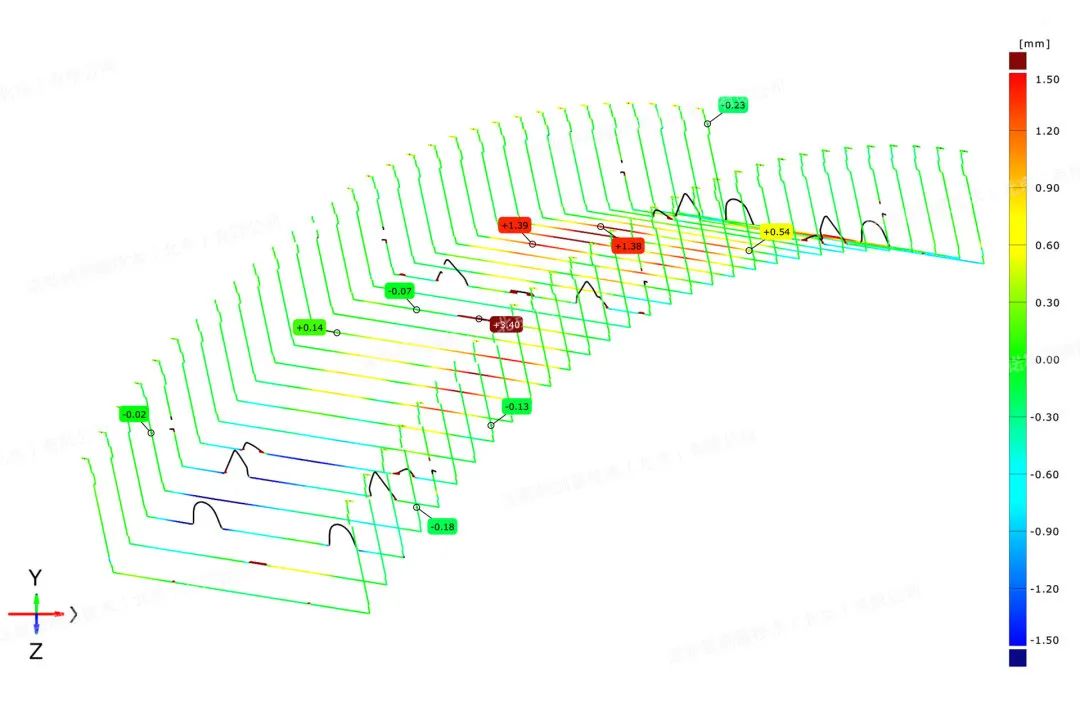

▍管片模具截面三维检测数据


同时,通过分析模具的形状和尺寸变化,进行模具设计的优化和改进,可以更好地控制生产过程,提高生产效率和产品质量。


640 (14).jpg

▍管片模具长度三维检测数据


通过三维扫描技术进行检测来验证模具制造水平,减少再设计时间,避免了模具制造中一旦出现问题报废带来的巨大浪费。


640 (15).jpg

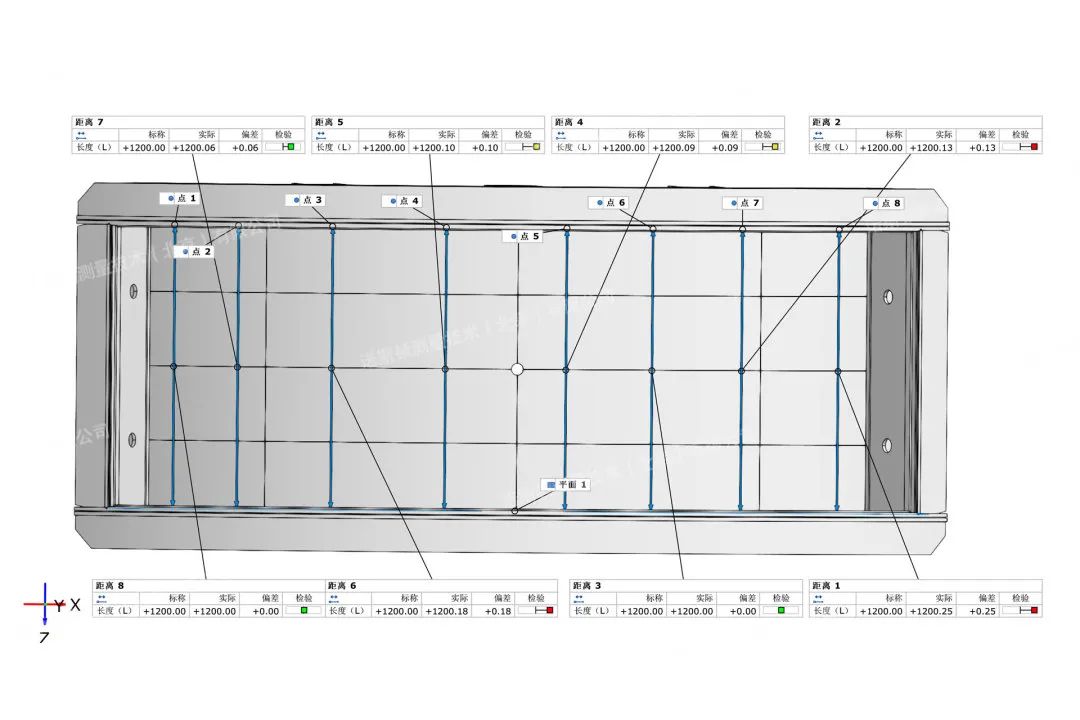

▍管片模具平面度三维检测数据

640 (16).jpg

▍管片模具平面度三维检测数据



本期小结


3D数字化技术的应用促进模具制造向高效、复杂和定制化方向发展,实现了对管片模具的全方位检测,大大提高了管片模具的检测精度,确保了管片尺寸的生产精度,为模具制造产业数字化变革注入全新动能。
