精密制造的利器:三维扫描技术助力飞轮壳低压铸造

浏览次数:931 | 录入时间: 2024-02-02 | 分享:

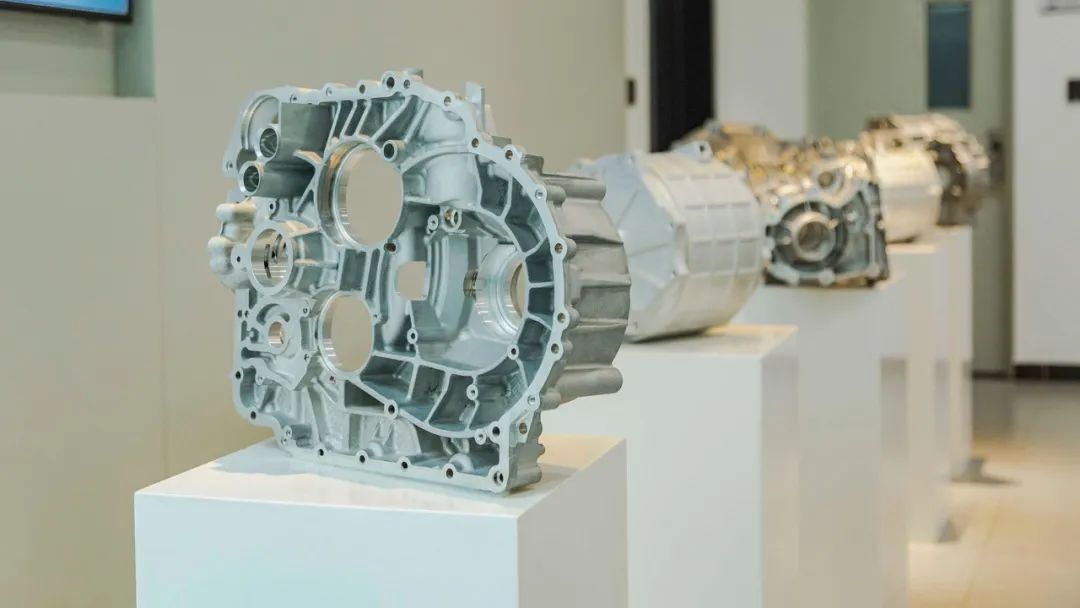

飞轮壳通常由金属制成,如铸铁、铝合金等,以确保足够的强度和耐久性。在汽车和其他内燃机械中,飞轮壳安装在发动机的后部,与传动系统和离合器等部件相连接。




图片来源网络,如有侵权联系删除



除了提供保护和封闭功能外,飞轮壳的设计也需要考虑散热效果,以确保飞轮在高温条件下能够有效散发热量。

飞轮壳三维数字化检测解决方案

飞轮壳的形状和结构可能因发动机类型和用途而异,因此在制造过程中需要精密的工艺和质量控制。


项目概述


客户是一家专注于精密零件制造的公司,本次项目需要对飞轮壳进行三维数据检测,以确保其尺寸和形状精度符合汽车制造领域严格的标准要求。

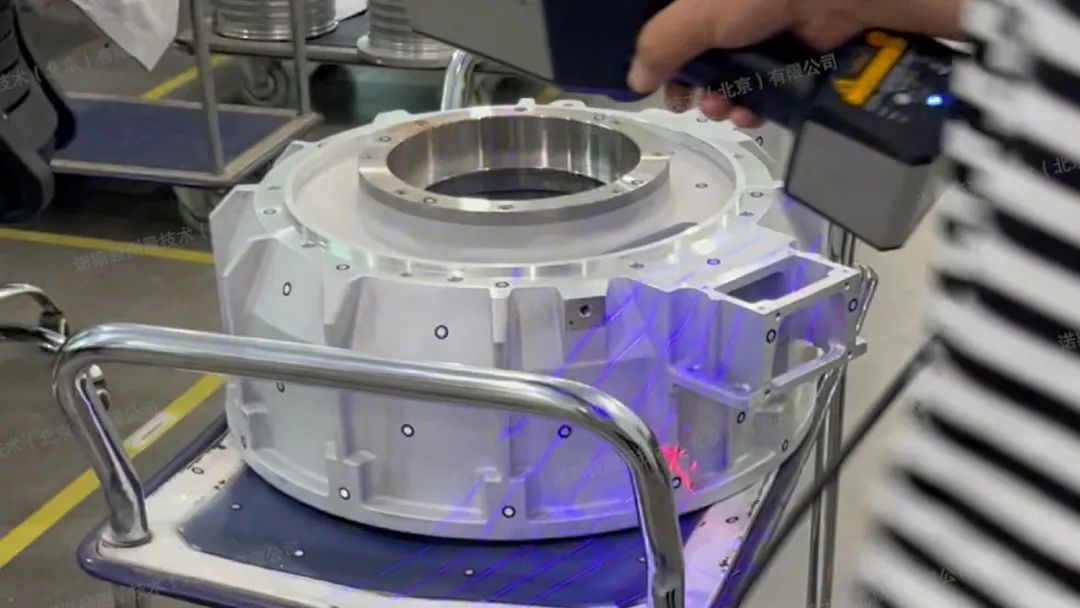

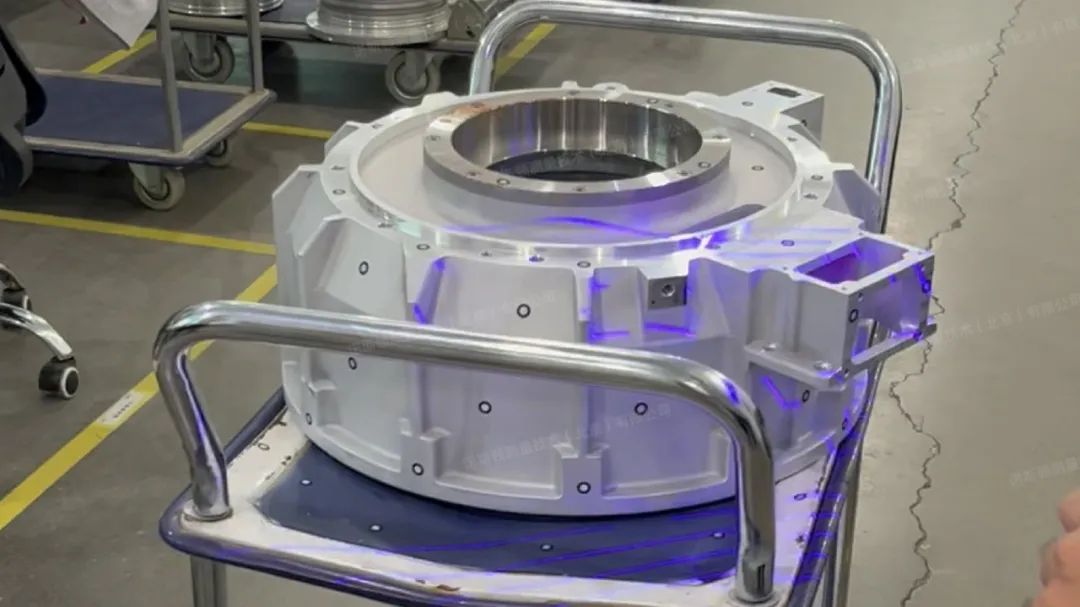

飞轮壳三维扫描现场


项目痛点


飞轮壳的结构复杂,呈盆状并具有薄壁结构,其中盆底充当定位面,同时存在一部分悬空部分。使用传统的测量方式难以准确获取这种复杂结构的详细数据。


解决方案


使用ZEISS T-SCAN hawk2 手持三维扫描仪,能够快速、精确地获取飞轮壳的实际几何形状和表面数据。


飞轮壳三维扫描现场

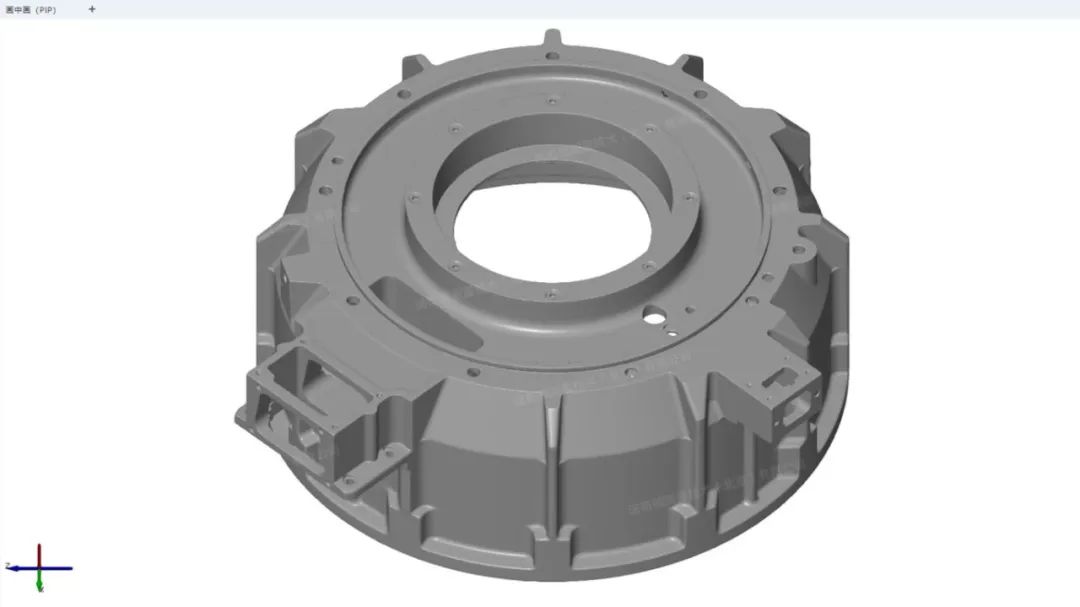

飞轮壳三维扫描模型整体数据

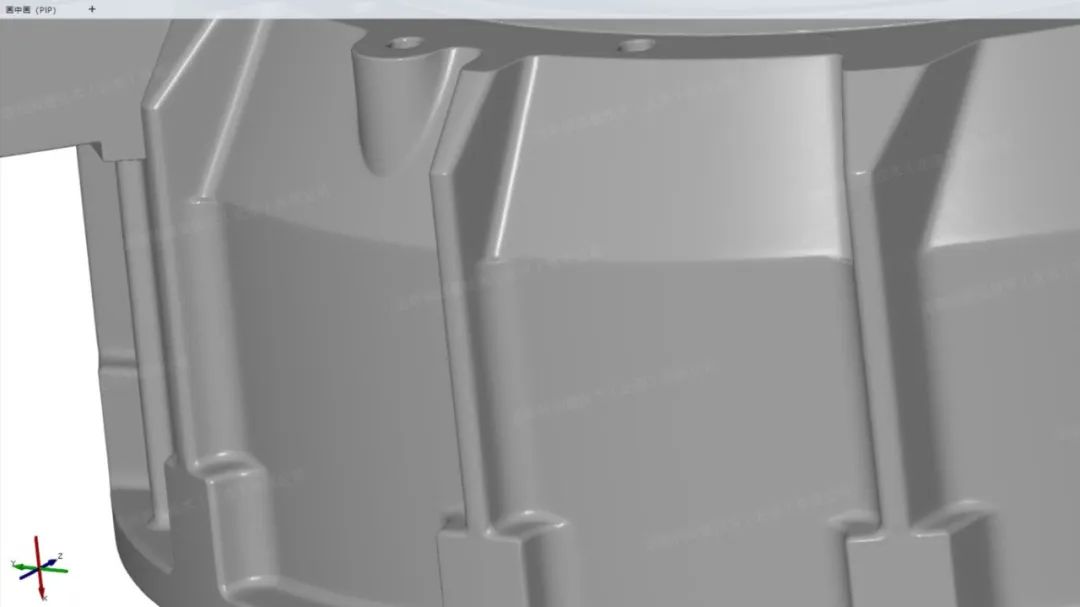

飞轮壳三维扫描模型整体数据



完成飞轮壳扫描后,可以将3D扫描数据导入到ZEISS Quality Suite检测软件中进行处理和分析,生成完整结构的网格模型。

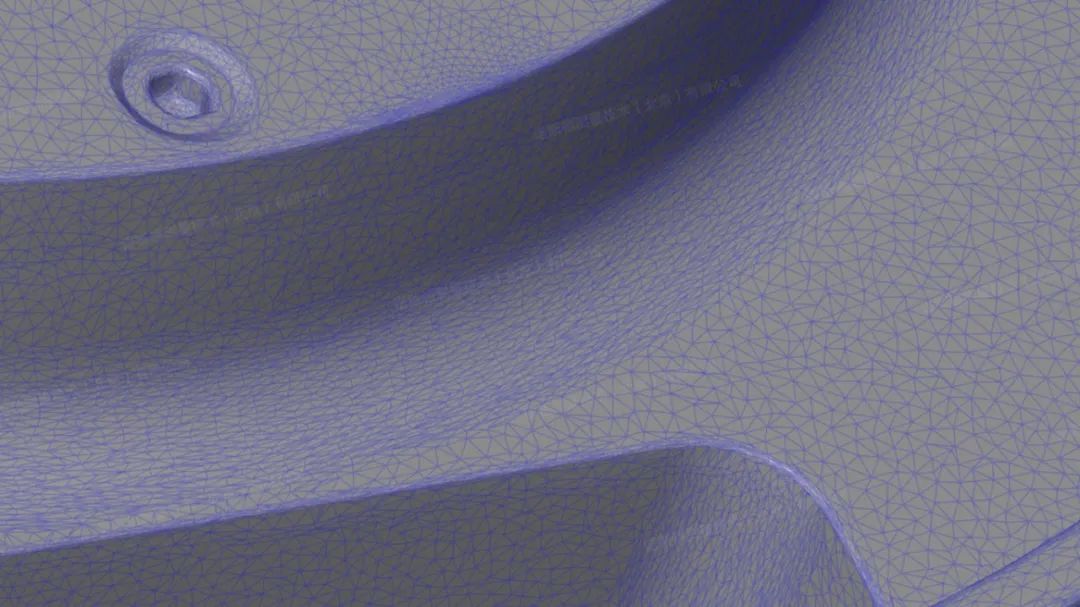

飞轮壳三角网格模型细节数据



T-SCAN hawk 2 采用高分辨率的双 CCD 系统及一个激光发射器,20 束蓝色激光高效获取大面数据,20 束近景蓝色激光轻松扫描高分辨率细节信息,1 束可以单独工作的蓝色激光线扫描槽孔类扫描,保证扫描效率、扫描完整性。

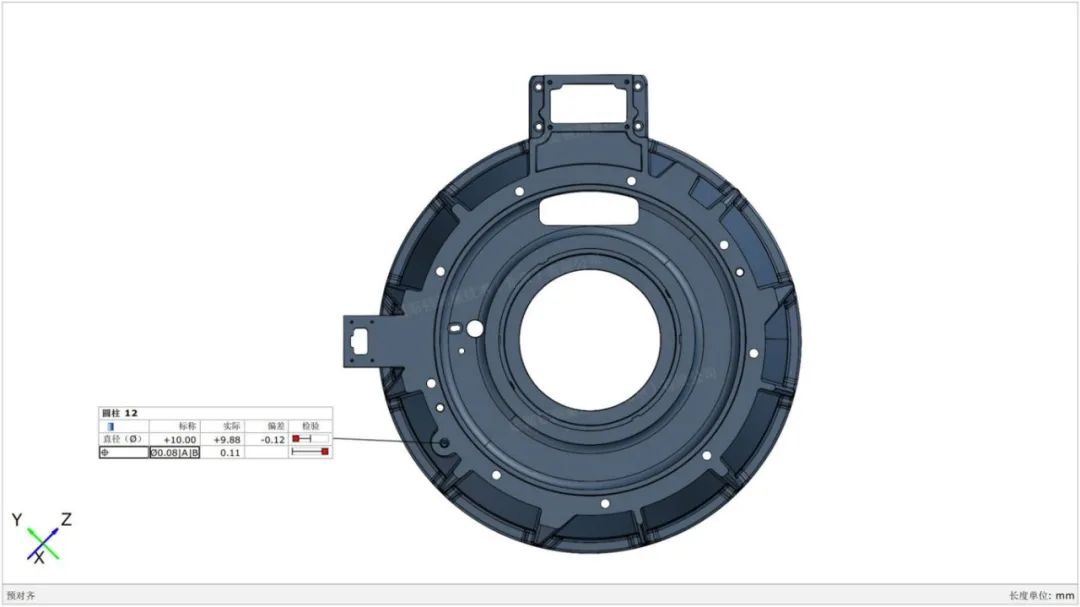

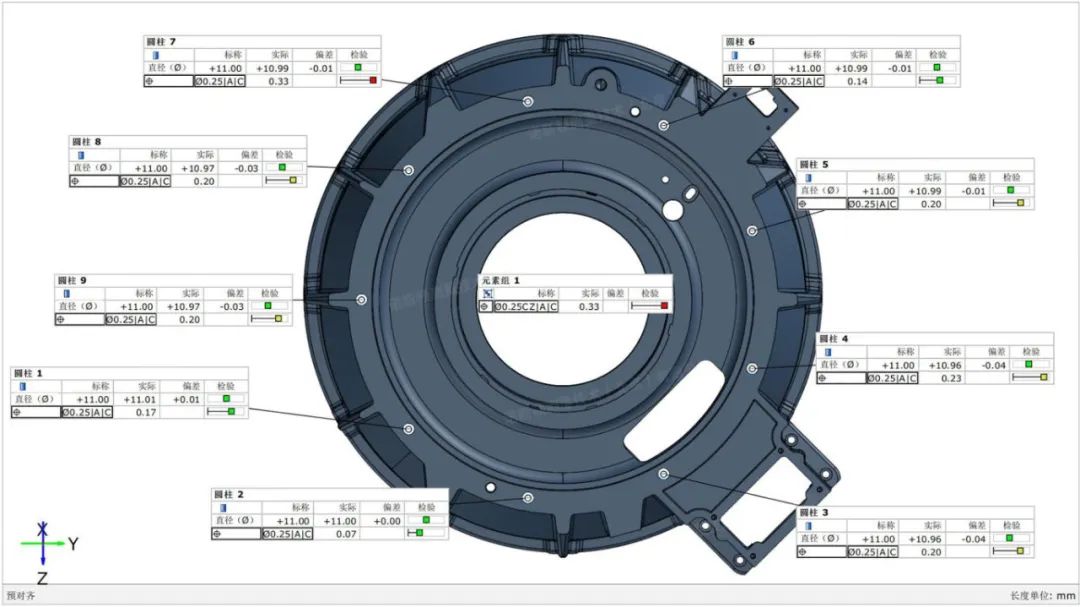

飞轮壳三维模型圆径&同轴度检测数据



激光扫描和全局摄影定位集成一体,具有双相机直接扫描定位点模式和单相机高精扫描定位点模式,大大提高了工作效率。

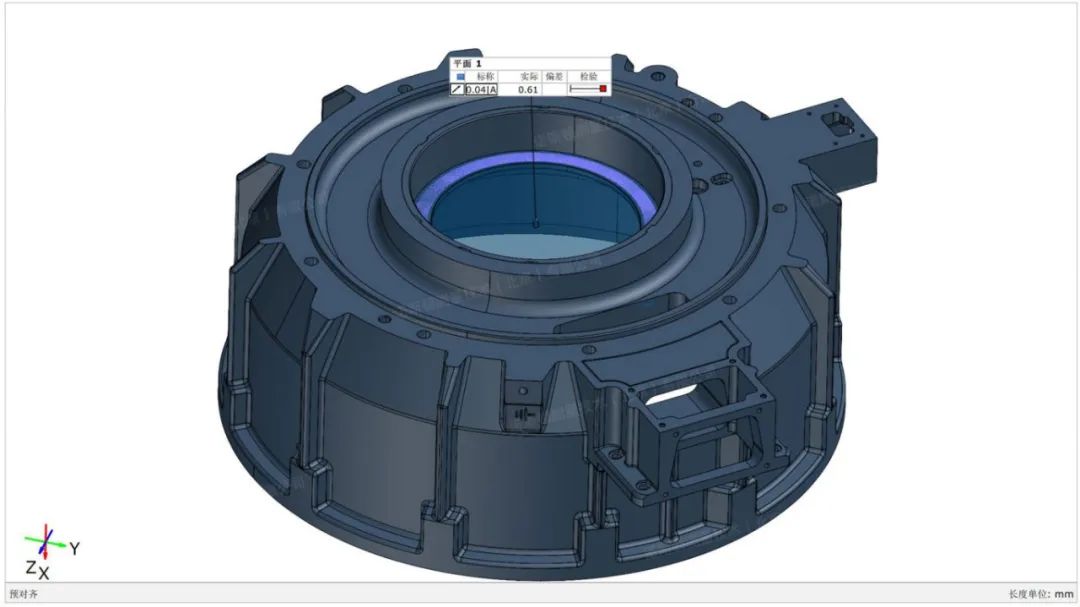

飞轮壳三维模型跳动检测数据



通过获取的飞轮壳三维数据,可以比较实际产品与设计模型之间的差异,从而进行质量控制。检测表面缺陷、尺寸偏差和其他可能影响性能的问题。


飞轮壳三维模型圆径&圆度检测数据

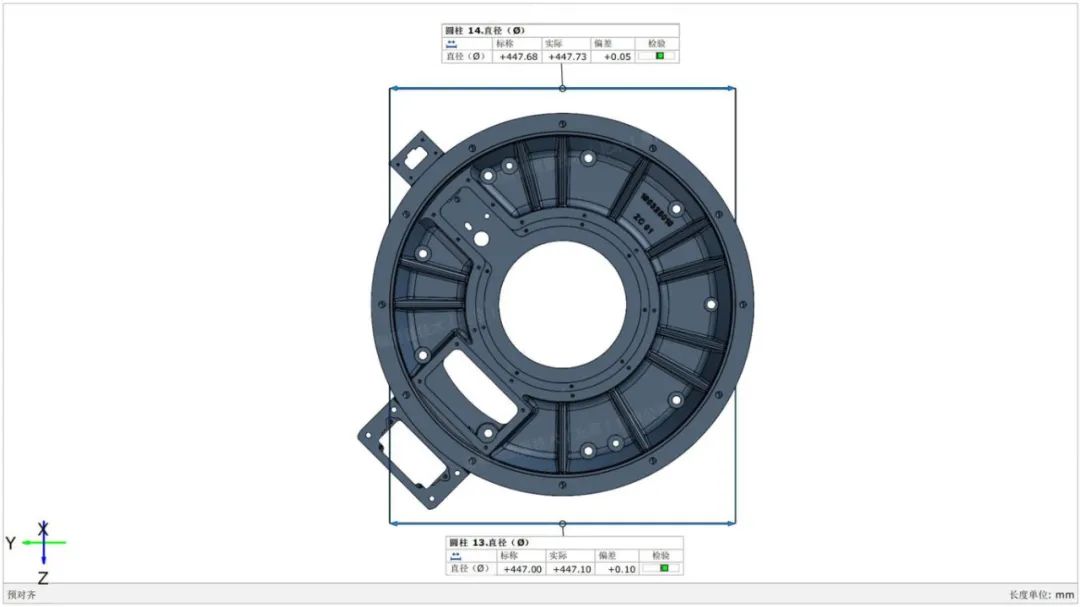

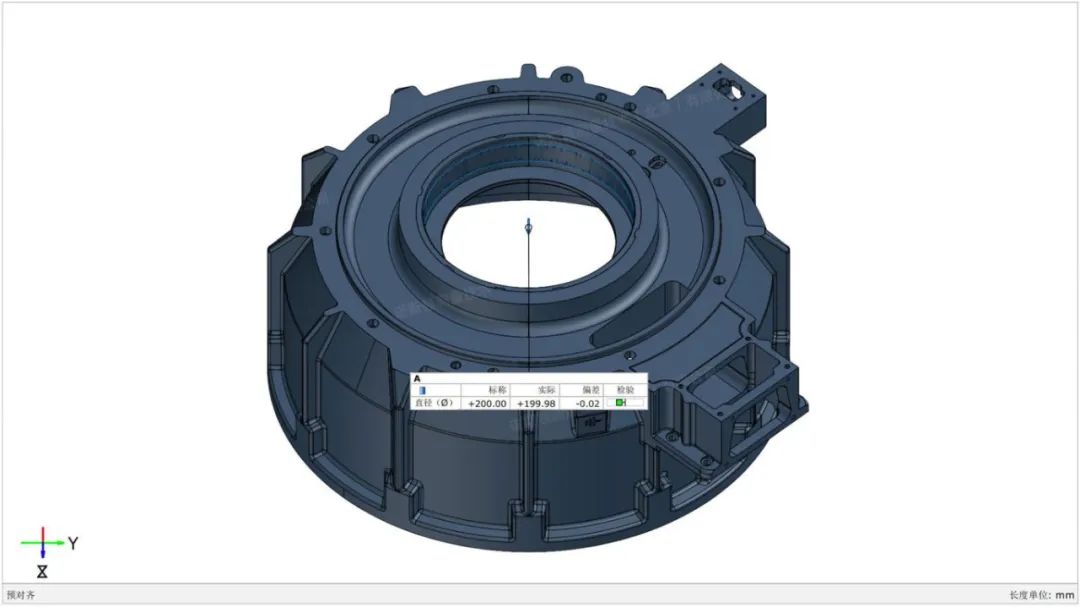

飞轮壳三维模型直径检测数据



三维扫描数据还可以用于指导精密加工过程,确保在加工飞轮壳时不会移除太多或太少的材料,有助于提高精度和减少浪费。

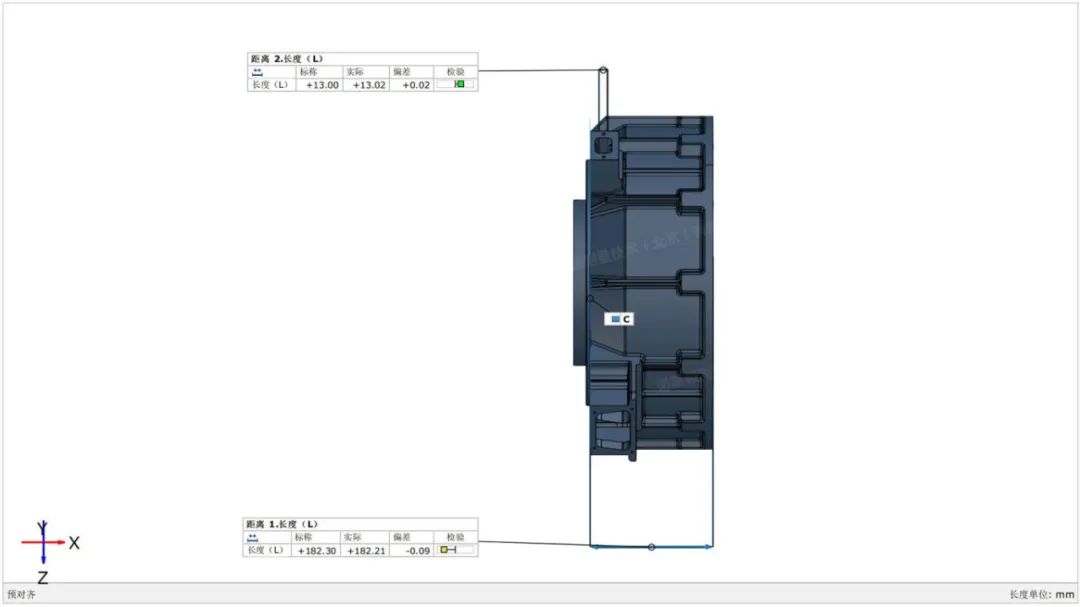

飞轮壳三维模型距离检测数据



飞轮壳三维模型圆径检测数据



在整个生产周期中,使用三维扫描技术可以追踪飞轮壳的变形和变化,制造商可以识别生产过程中的潜在问题,进而进行工艺优化,提高生产效率并降低缺陷率。

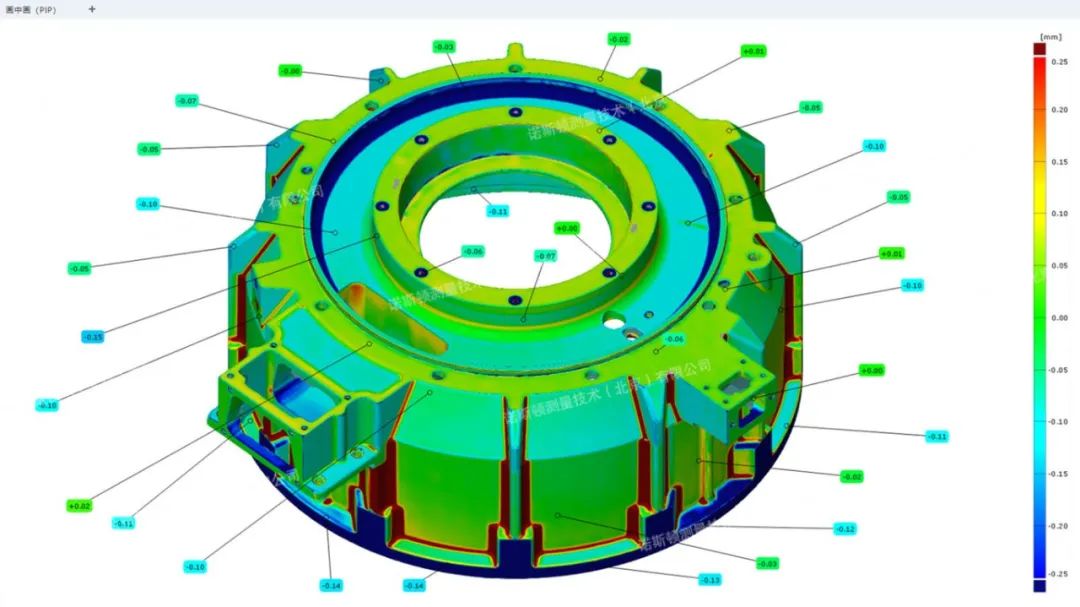

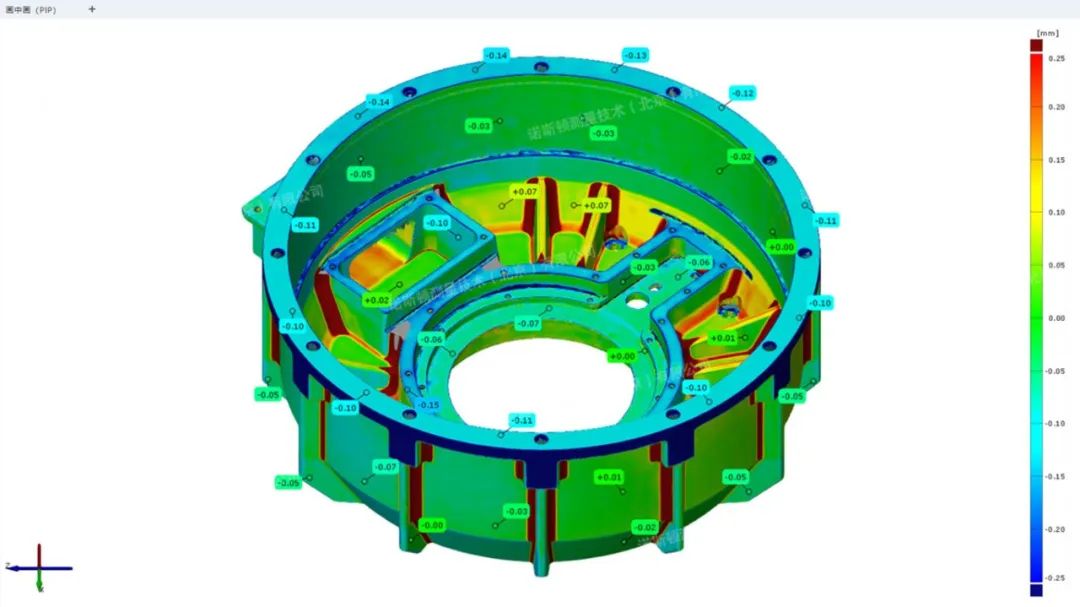

飞轮壳三维模型偏差检测数据



飞轮壳三维模型偏差检测数据



本期小结:


三维扫描技术在飞轮壳低压铸造精加工中可以提供全面的数据支持,帮助制造商在设计、生产和质量控制方面取得更好的结果,为整个制造生态系统提供了强大的工具,提高生产效率、产品质量和企业竞争力。
