蔡司工业三维扫描仪助力断路器设备升级改造解决方案

浏览次数:1053 | 录入时间: 2024-06-05 | 分享:

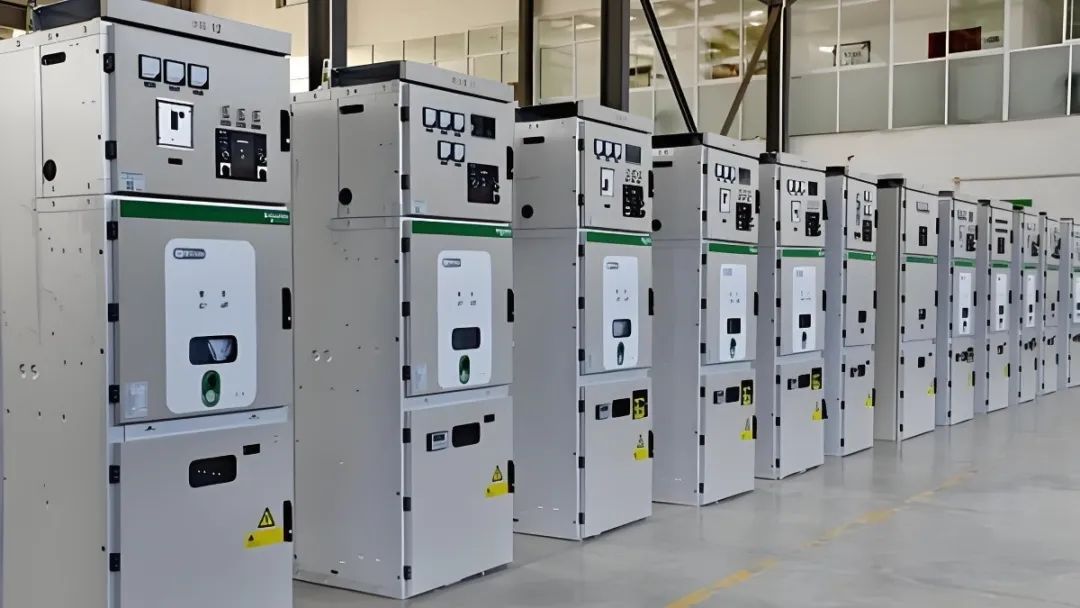

高低压配电柜是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备,通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。


图片来源网络,如有侵权联系删除


断路器在工业、自动化、电力系统和家庭电气等领域广泛应用,是电路控制和保护的重要组成部分。随着技术的不断进步,断路器的设计和应用也在不断创新,以满足不同领域的需求。


断路器设备升级改造数字化解决方案

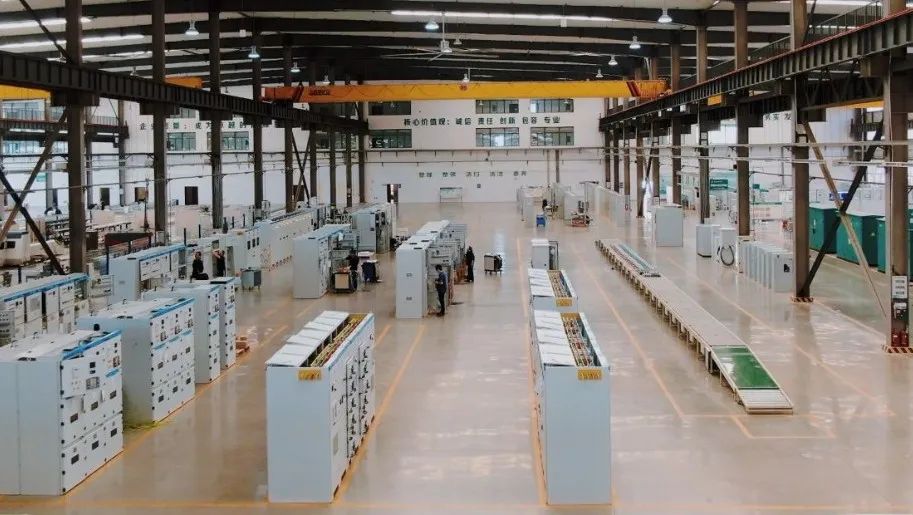

数字化转型是电器行业应对市场变化、提升竞争力的关键。通过数字化技术,企业可以实现生产过程的自动化、信息化和智能化,提高生产效率和产品质量。


图片来源网络,如有侵权联系删除


项目概述

客户是一家全球电力、自动化和工业控制技术公司,致力于帮助各行业企业“提升供电可靠性、提高供电安全指数”,确保电力系统运行安全,护航无忧生产。


继电器设备三维扫描现场


由于部分企业集团厂房投建年限久、设备设施运行时间长,可能存在电气设备老化、配电系统数字化水平低等诸多隐患与问题,无法满足现代化生产和管理的要求。

项目痛点

传统电器设备升级改造成本高昂、长时间的停机维护具有一定的风险性,因此客户需要利用先进的技术,提高断路器的操作效率和精度,降低能耗和维护成本,延长设备的使用寿命,促进工业生产和电气设备的可持续发展。

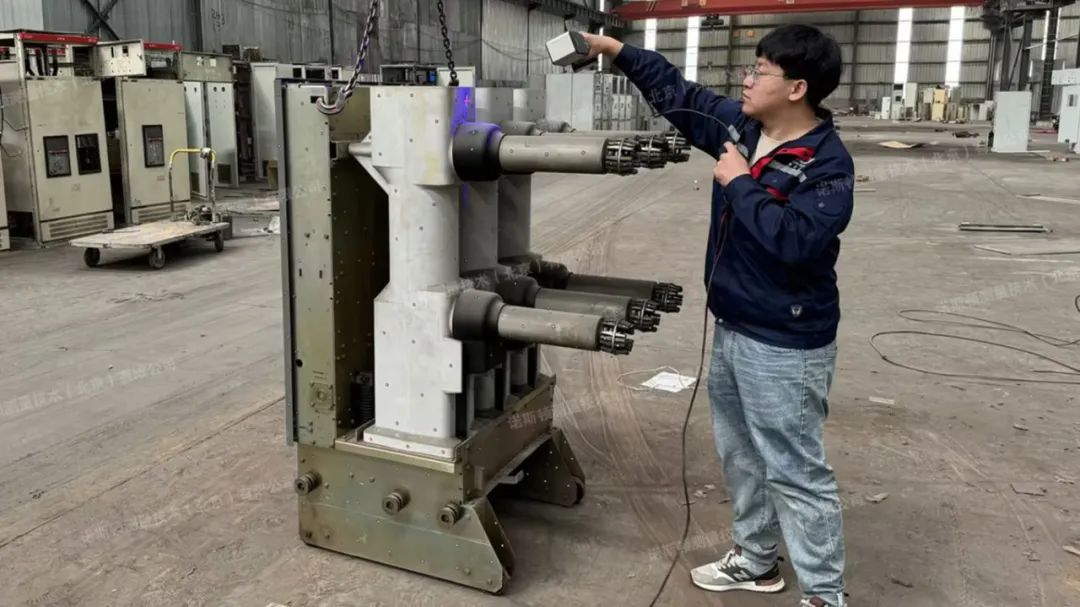

断路器设备三维扫描现场


解决方案

使用ZEISS T-SCAN hawk 2手持三维扫描仪,可以快速获取断路器结构及细节特征三维数据。

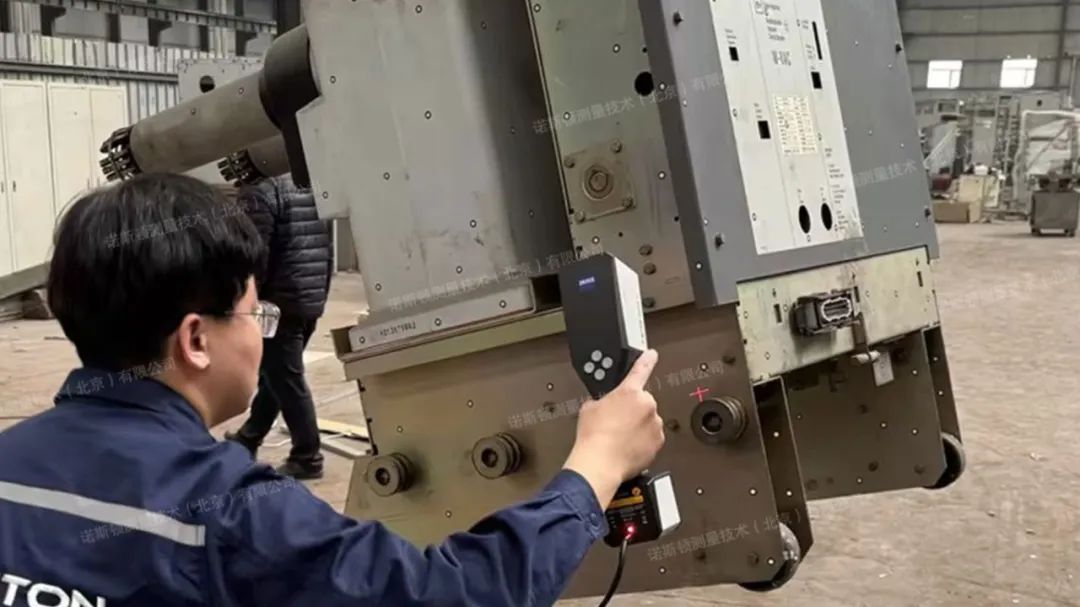

断路器设备三维扫描现场


该扫描仪具有无缝调节分辨率和测量范围的功能。无论是小型零件、精细细节、大型物体或深孔、还是在狭窄空间内或者可及性差的区域,这款三维激光扫描仪均可胜任工作。

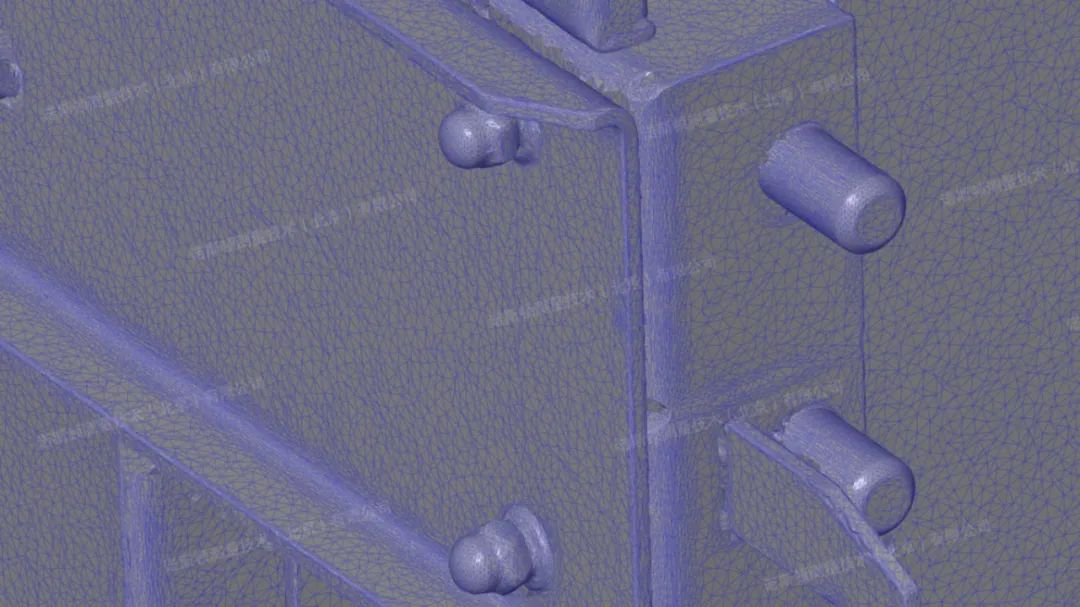

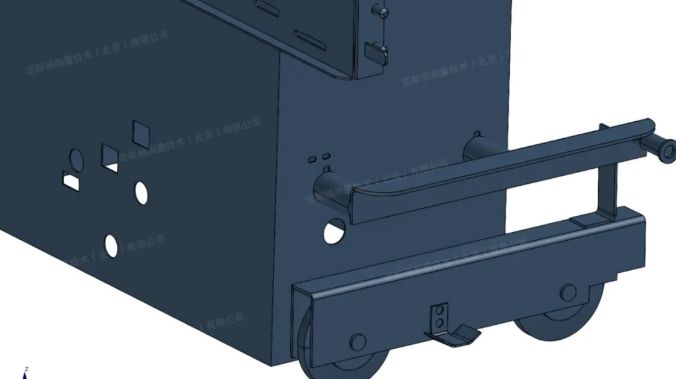

断路器设备局部三角网格数据

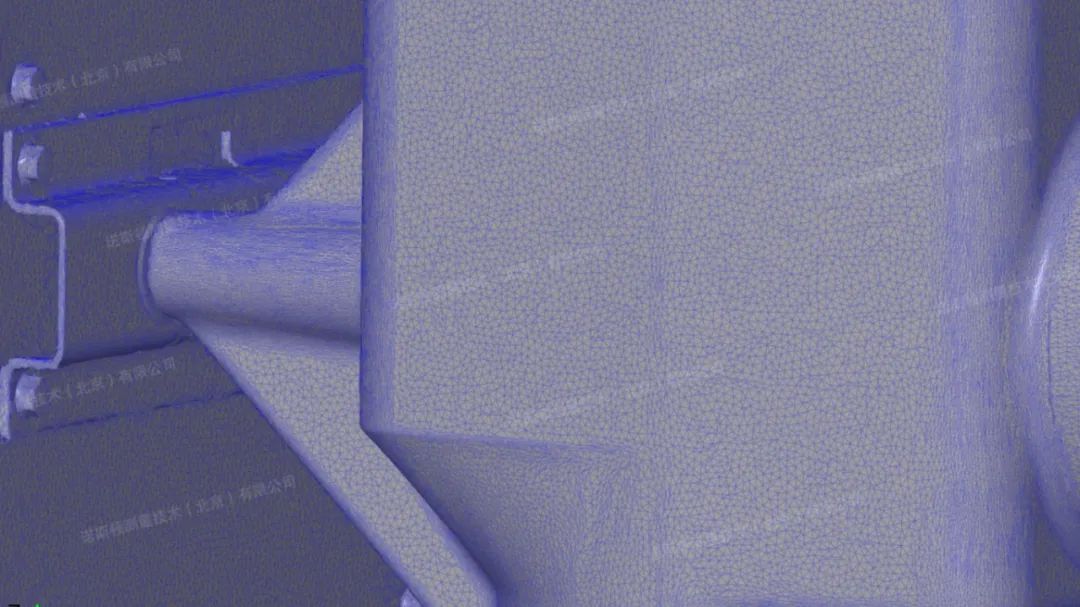

断路器设备局部三角网格数据


手持式系统可以在现场直接提供数据,扫描场景不受限制。此外新型的卫星模式用于扫描高达数米的物体时,无需通过编码标记点进行摄影测量,也不会损失精度。

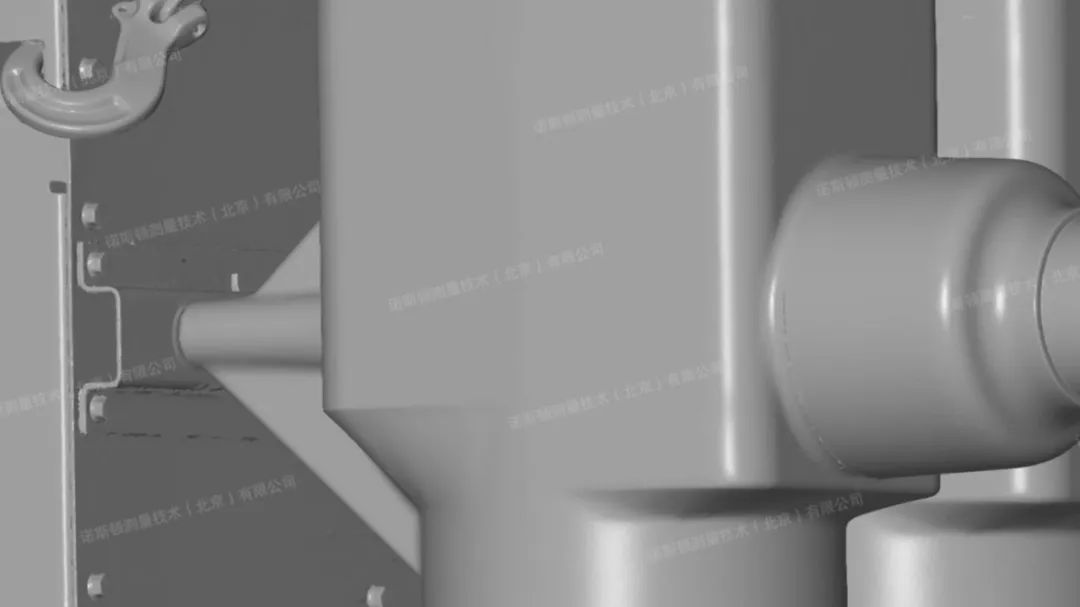

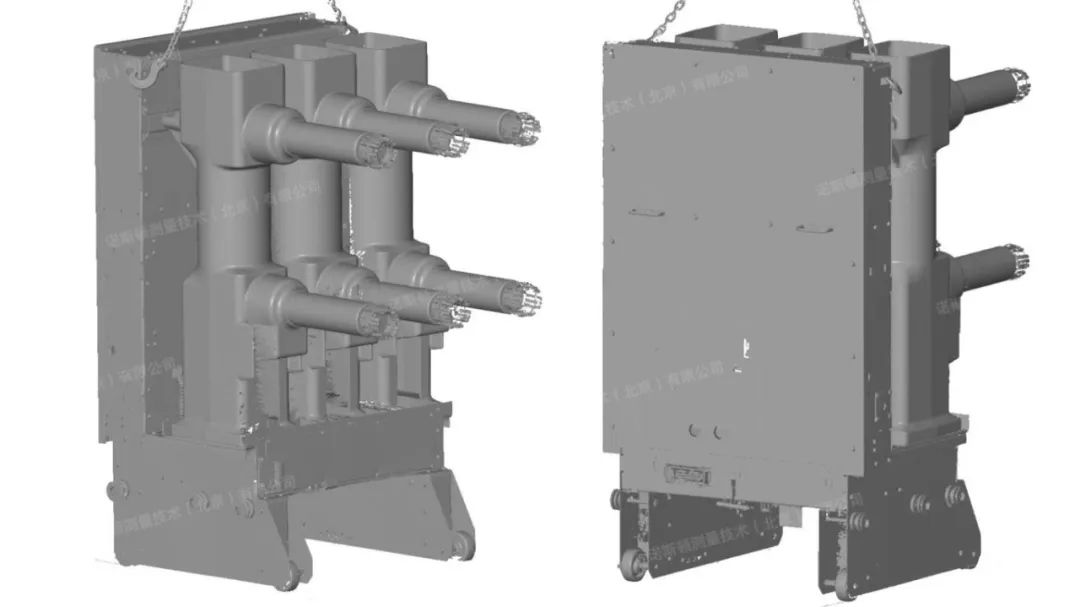

断路器设备三维扫描局部模型数据

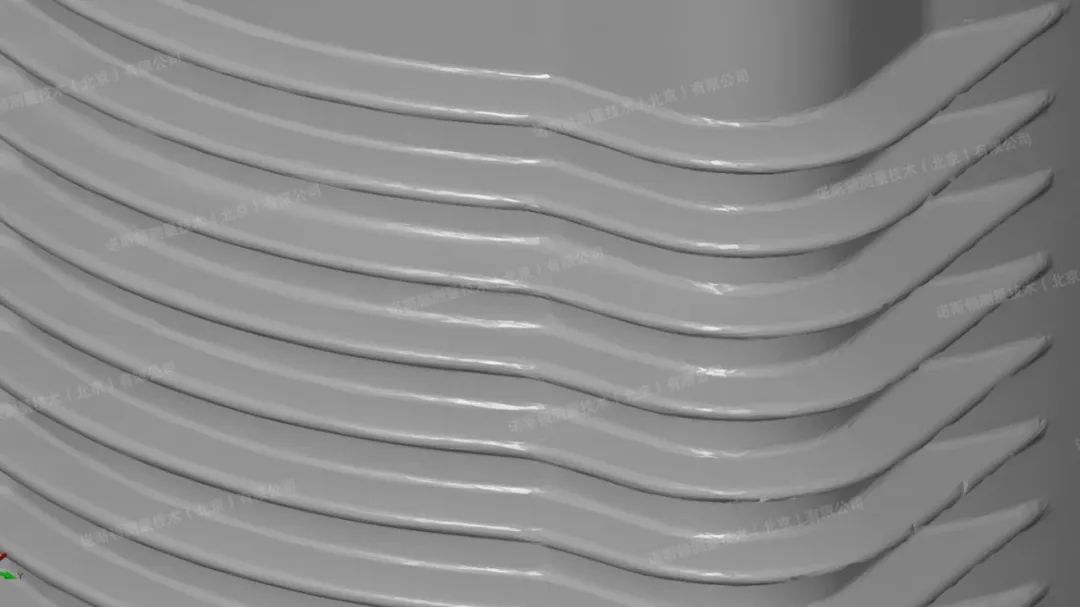

断路器设备三维扫描局部模型数据


搭配ZEISS Quality Suite软件,快速生成检测报告,帮助检测人员及早发现设备所存在的表面或细节问题,把握质量控制、产品开发等需求。


断路器设备三维扫描点云数据






断路器设备三维扫描长度尺寸检测数据


将获取到的断路器三维数据,与理论CAD模型进行比对,短时间内即可完成产品各个阶段的尺寸检测,为后续断路器设备的技改及维修提供高质量的数据支持,提高运维效率。

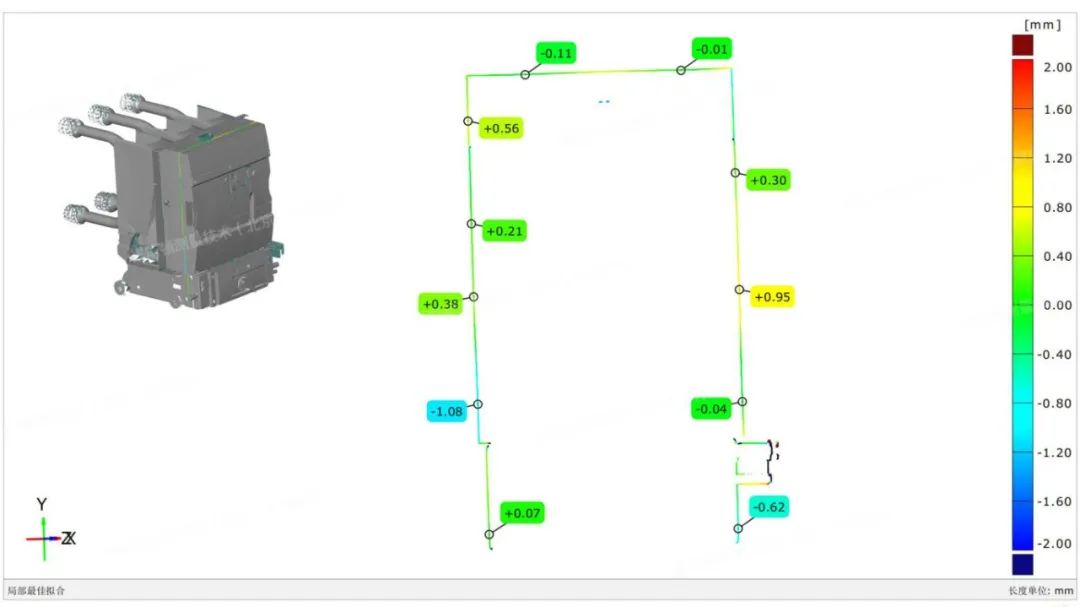

断路器设备三维扫描截面检测数据

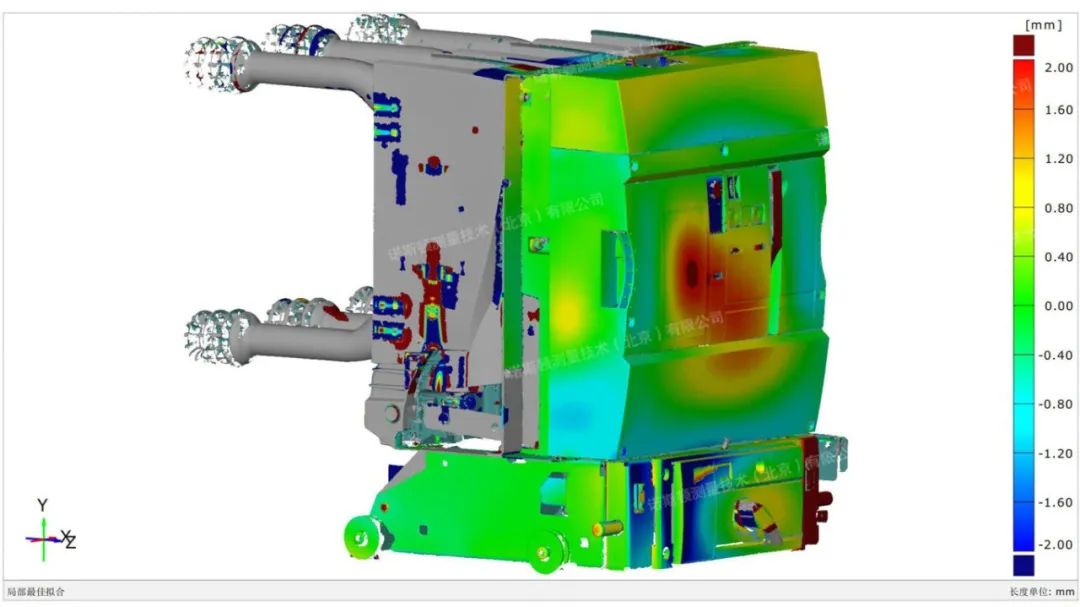

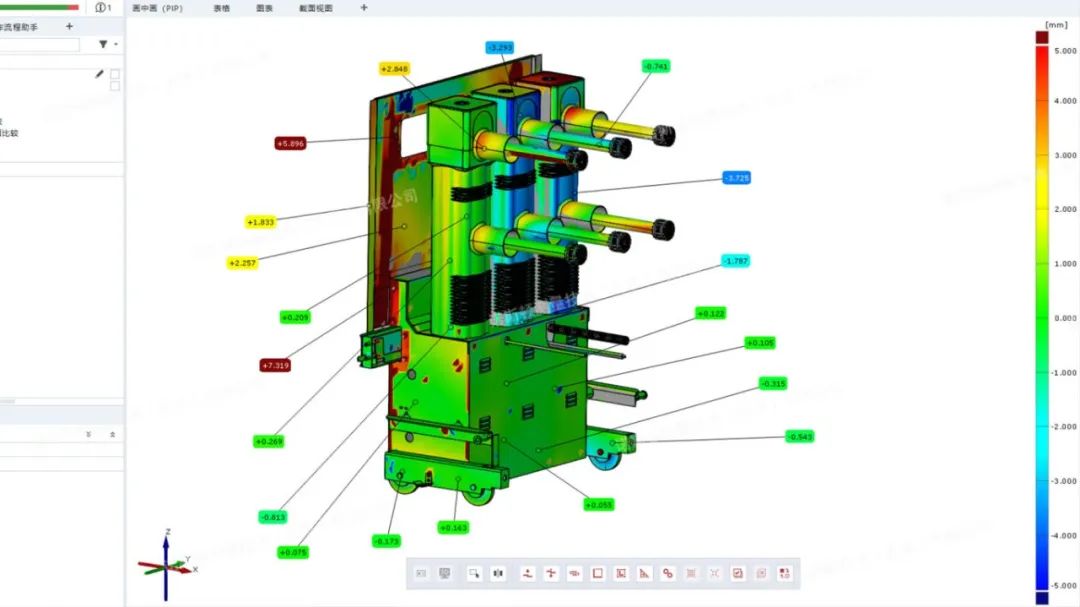

断路器设备三维扫描彩图偏差比较数据

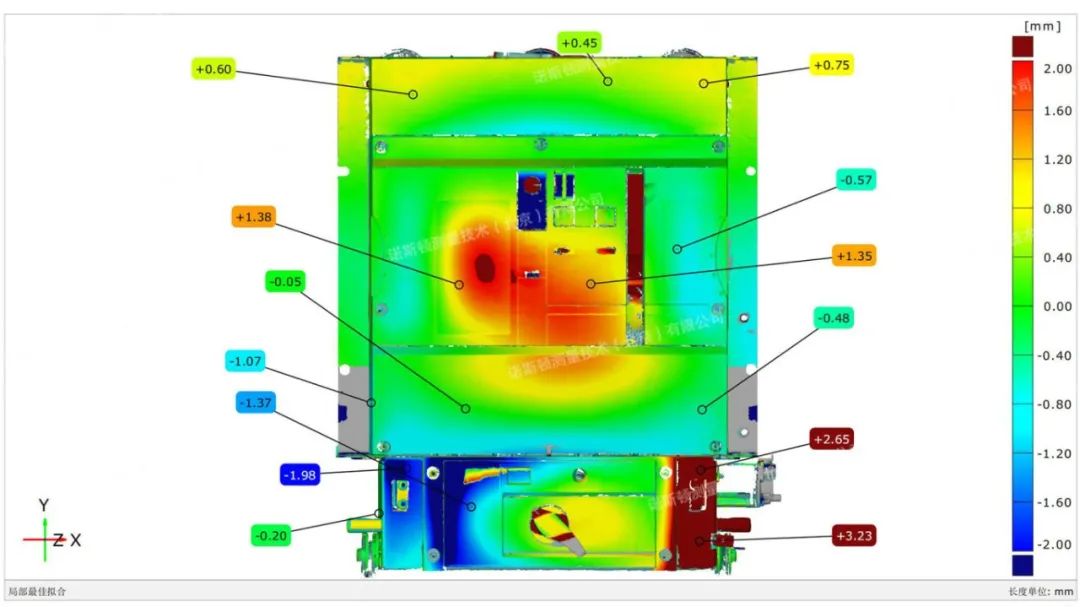

断路器设备三维扫描彩图偏差比较数据


工业3D扫描技术凭借其高精度的空间数据获取能力,可以快速生成实物对象的三维模型,显著降低了传统测量方式中因人工操作而产生的误差和成本消耗,助力企业实现数字化、智能化升级,迈向智能制造行列。


断路器设备三维扫描彩图偏差比较数据



本期小结

数字孪生技术将越来越多地融入到电器设计规划、建设及运维等全生命周期内的各个环节,助力提供多样化、场景化的功能和服务,真正提供‘回溯过往,掌控当下,预知未来’的卓越运维体验,从而切实推动未来电器形态的持续进化。
