精准扫描,高效生产:蔡司3D扫描仪助力电器零件全尺寸检测

浏览次数:1094 | 录入时间: 2024-09-24 | 分享:

在电器零件制造领域,精确的尺寸检测无疑是保障产品质量与性能不可或缺的一环。



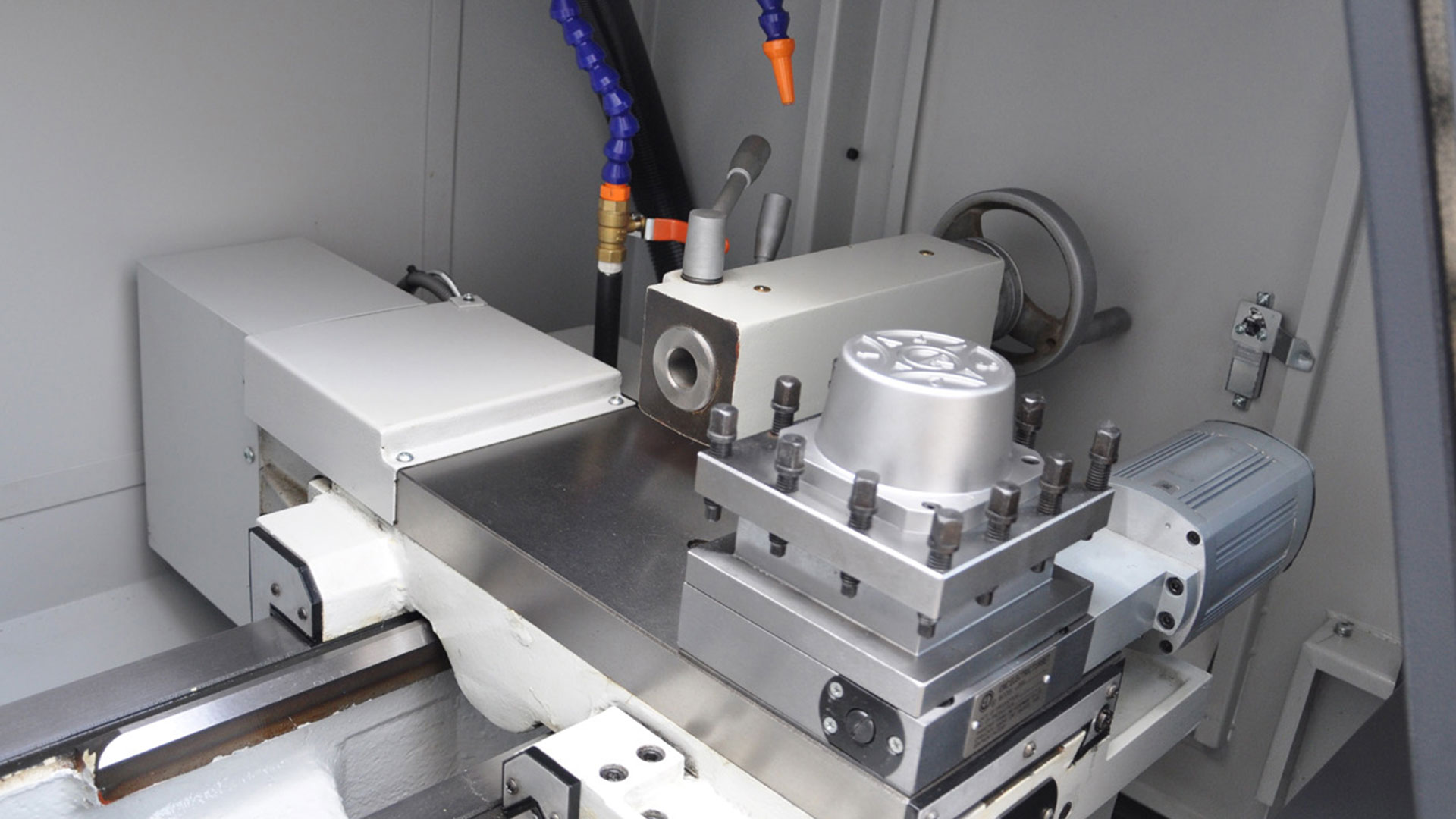

图片来源网络,如有侵权联系删除


电器零件作为构成电器设备的基本单元,其尺寸精度直接影响到设备的整体性能、安全性以及使用寿命。因此,制造商必须采用高度精确的检测方法来确保每一个零件都符合设计要求。



电器零部件3D扫描检测解决方案


精确的尺寸检测在电器零件制造领域具有极其重要的意义。它不仅是保障产品质量和性能的关键手段,也是提高生产效率、降低制造成本的重要途径。



图片来源网络,如有侵权联系删除


项目概述


客户是一家集设计开发、制造、销售于一体的综合性企业,专注于发动机和整车用电装品及其零部件的生产与供应。其产品领域广泛,涵盖了两轮和通用小型汽油机的点火系统以及各类生铁铸造及精加工产品。



图片来源网络,如有侵权联系删除


为进一步提升产品质量,确保零部件精度与一致性,企业决定引入先进的三维扫描技术,对电器零部件进行高精度、高效率的三维扫描检测。



项目痛点


电器零件的形状和尺寸多种多样,要实现全面、准确的检测并非易事。快速变化的市场需求要求企业具备更短的产品开发周期和更低的成本,相比传统的检测方法,三维扫描技术能够在短时间内完成对大量零件的检测,极大地提高制造企业生产效率。

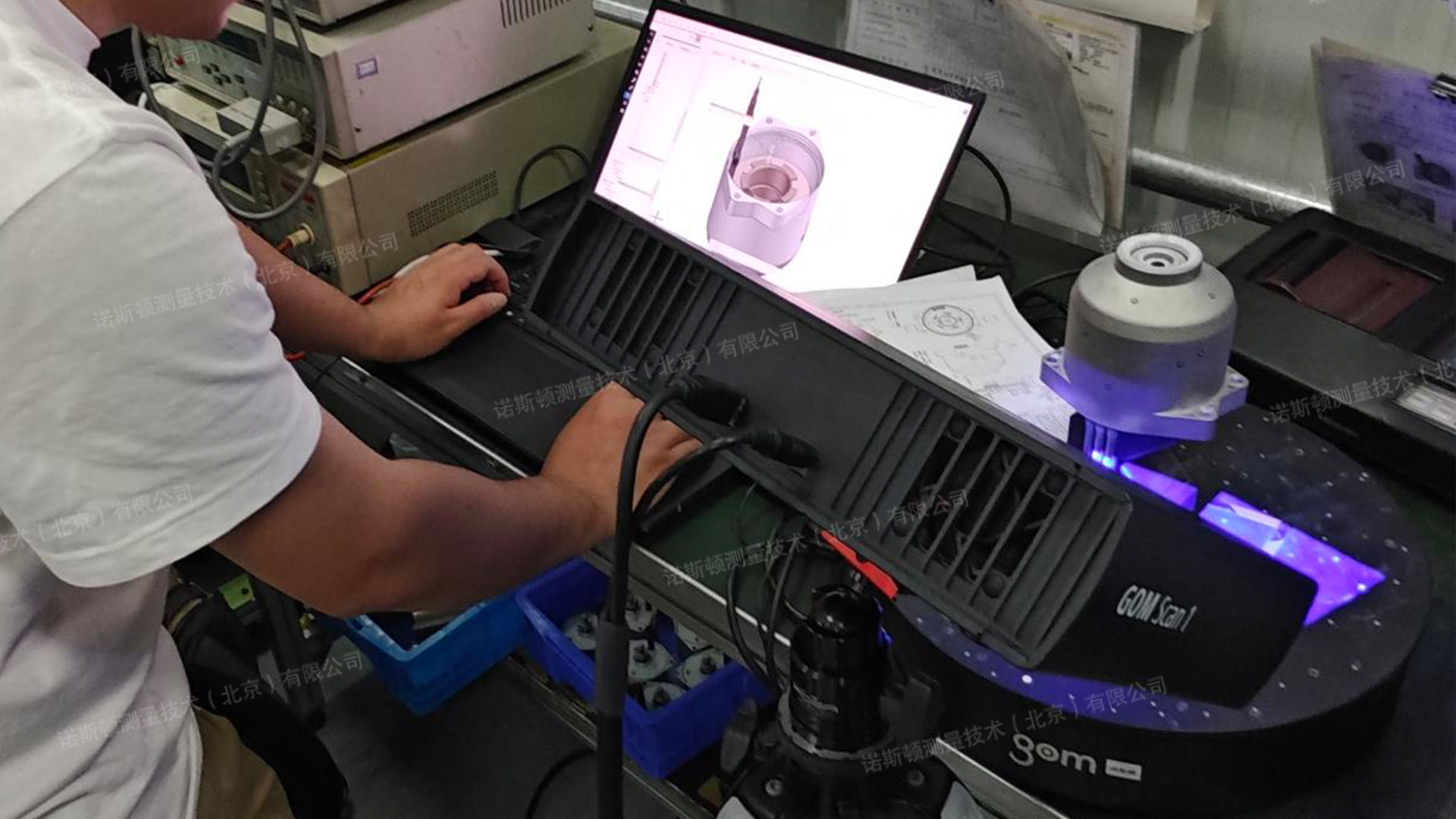

电器零部件三维扫描现场


解决方案


使用蔡司 GOM Scan 1三维扫描仪,对电器零部件进行非接触式扫描,可以快速获取零部件的三维数据模型,为生产过程的优化和质量控制提供有力的依据。

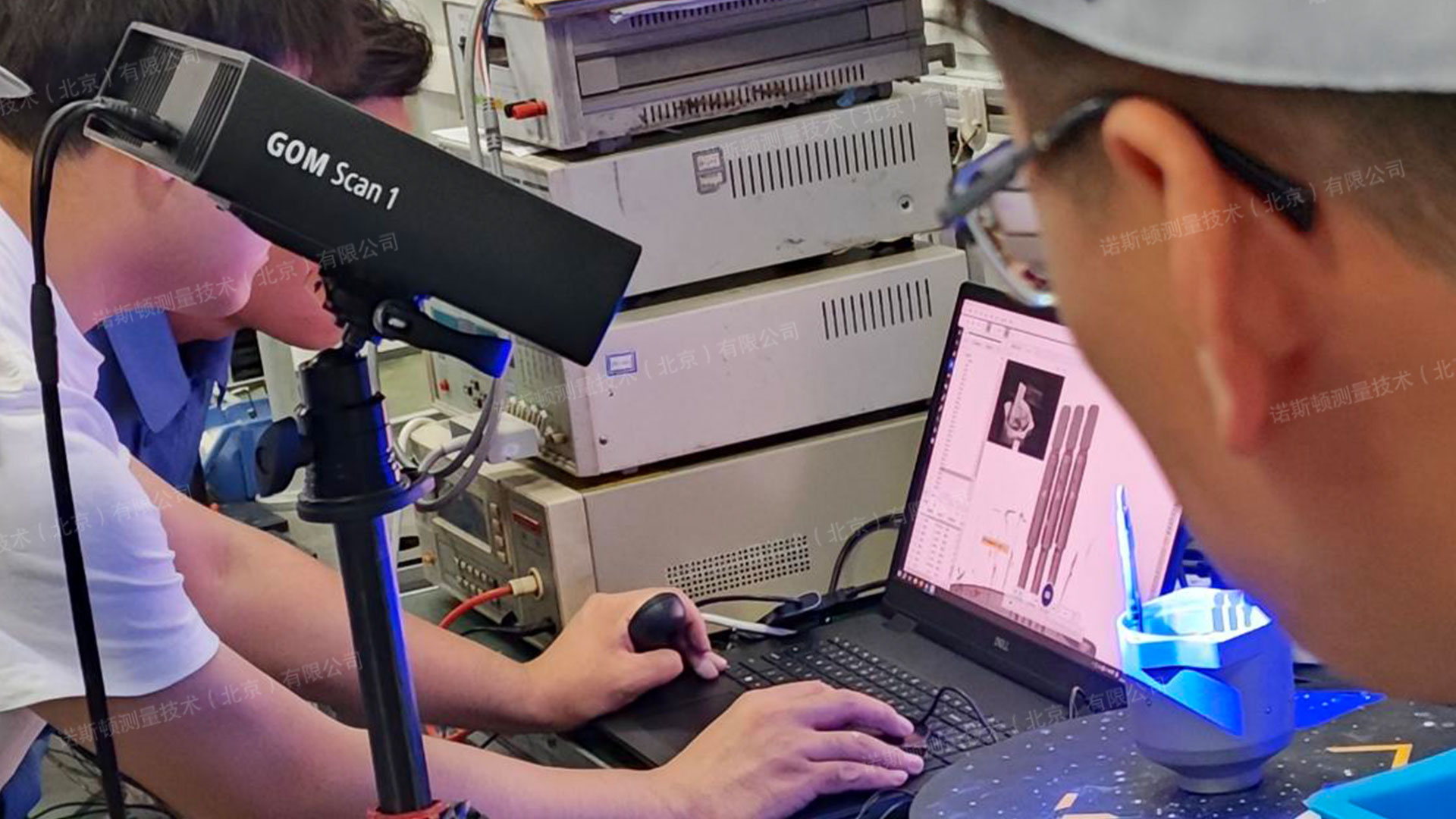

电器零部件三维扫描现场


蔡司GOM Scan 1集成了多项先进测量技术,包括GOM蓝光技术和立体摄像原理,能够支持从产品设计验证到生产质量控制的全流程应用,提升整体运营效率。

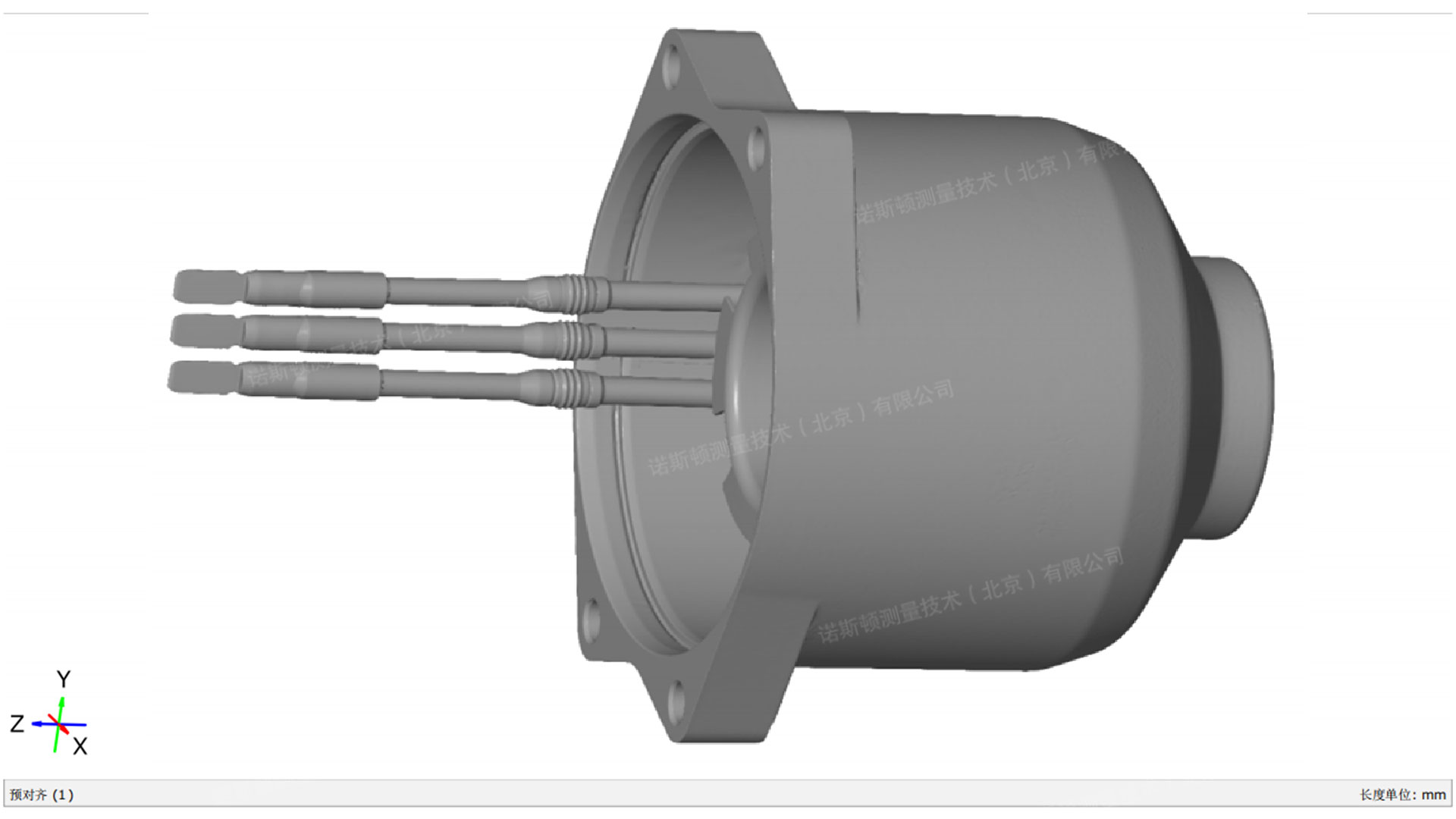

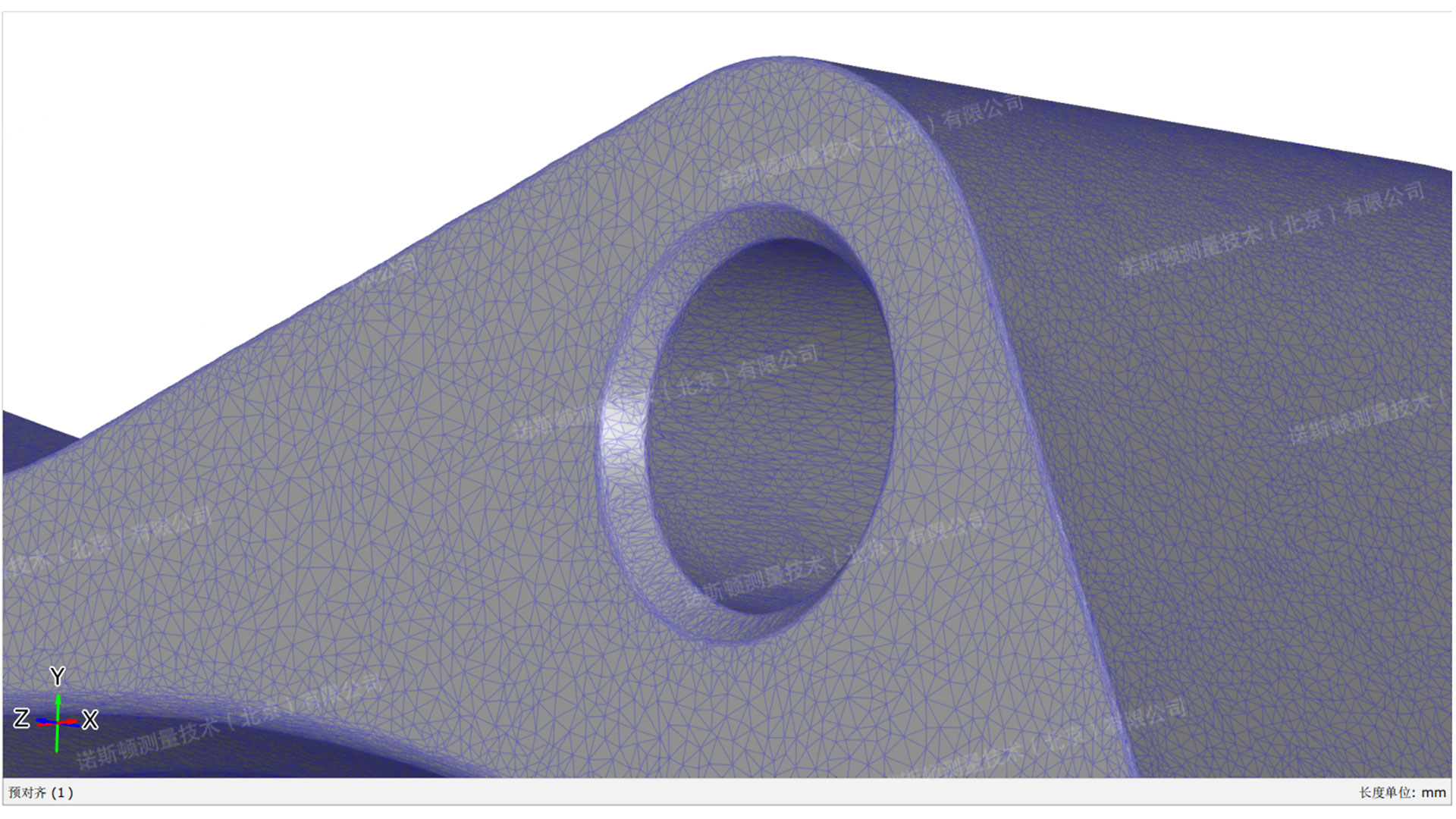

电器零部件三角网格细节数据



电器零部件三角网格细节数据

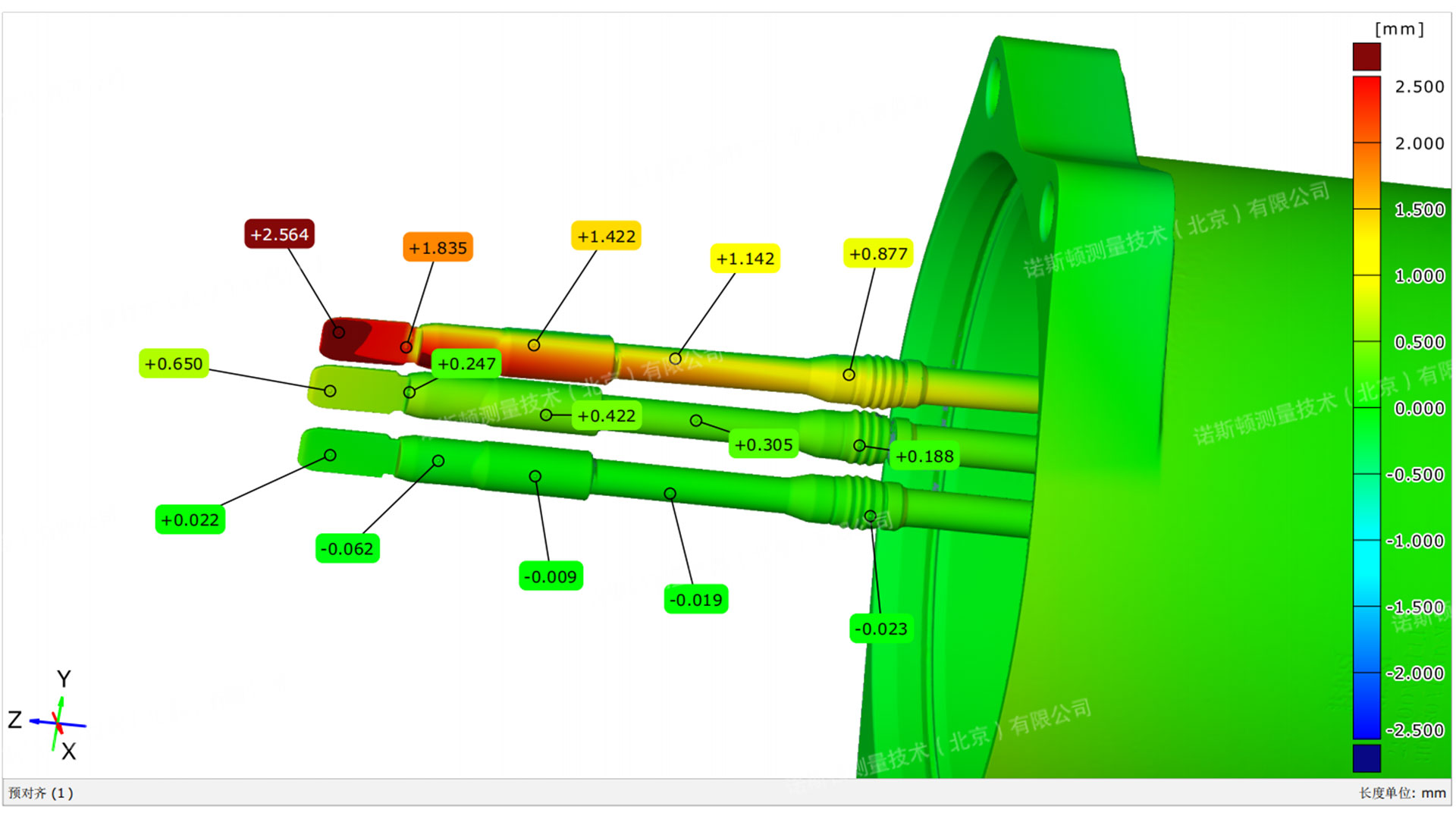

在ZEISS INSPECT软件中,将实物模型与原始数模进行对比,生成详细的色谱偏差图,可以直观地展示零件的尺寸偏差、形状误差等关键信息,测量结果也可以导出PDF报告。

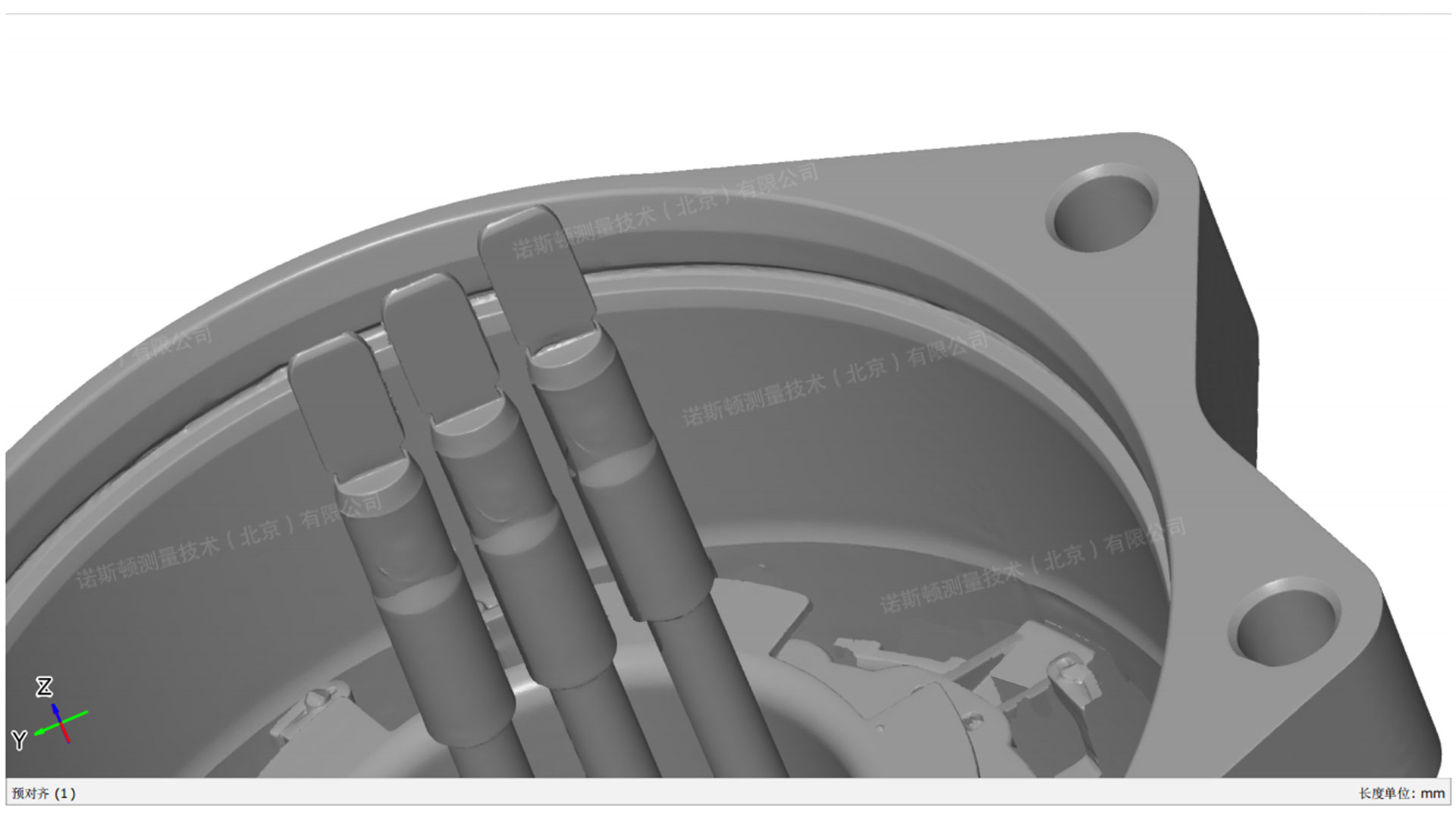

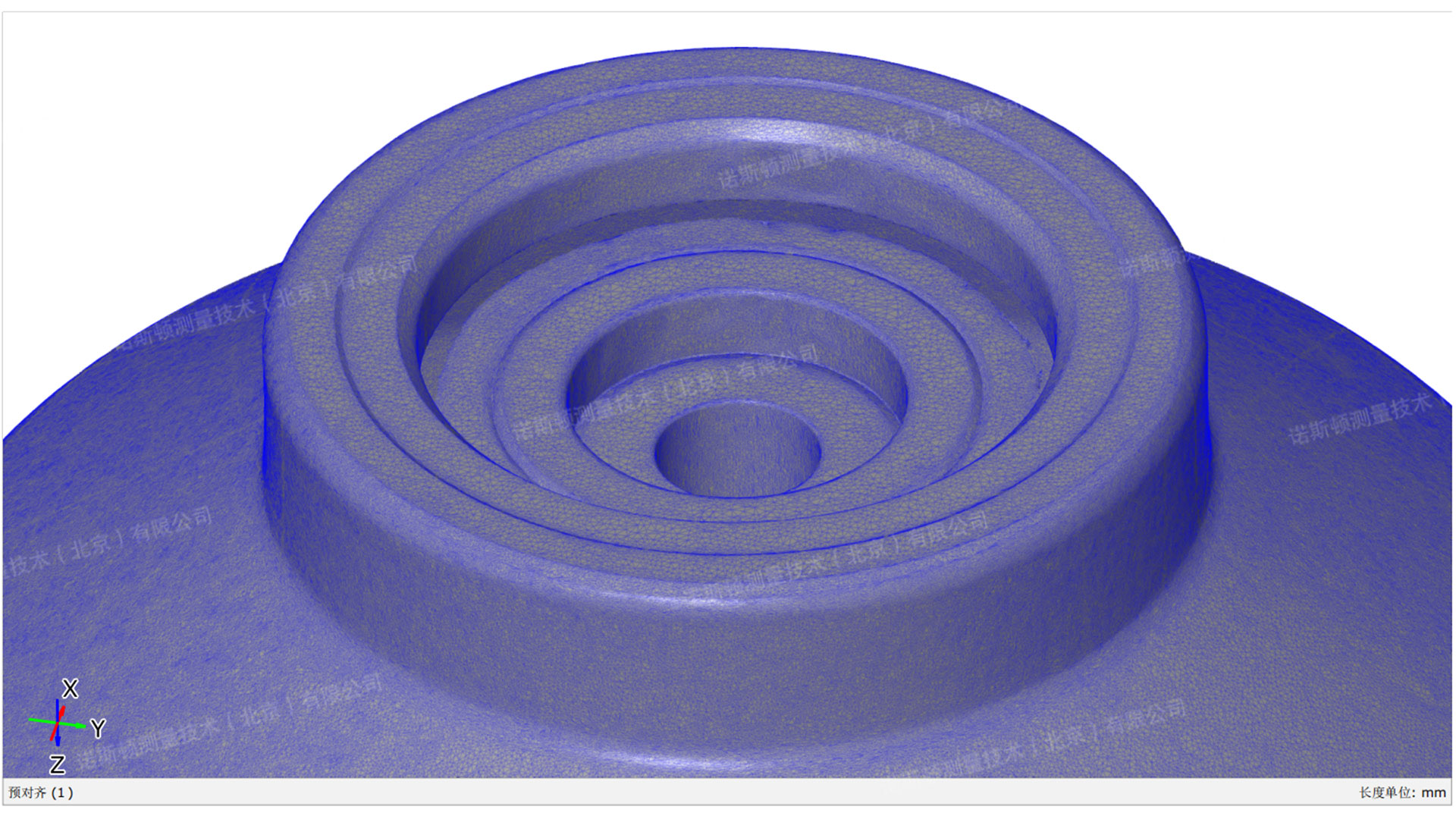

电器零部件三维扫描模型数据



电器零部件三维扫描模型数据


通过分析比对,确定加工余量,如果出现较大偏差或余量不足,则可以辅助工作人员进一步优化或调整加工工艺,确保成品符合设计要求及质量标准。

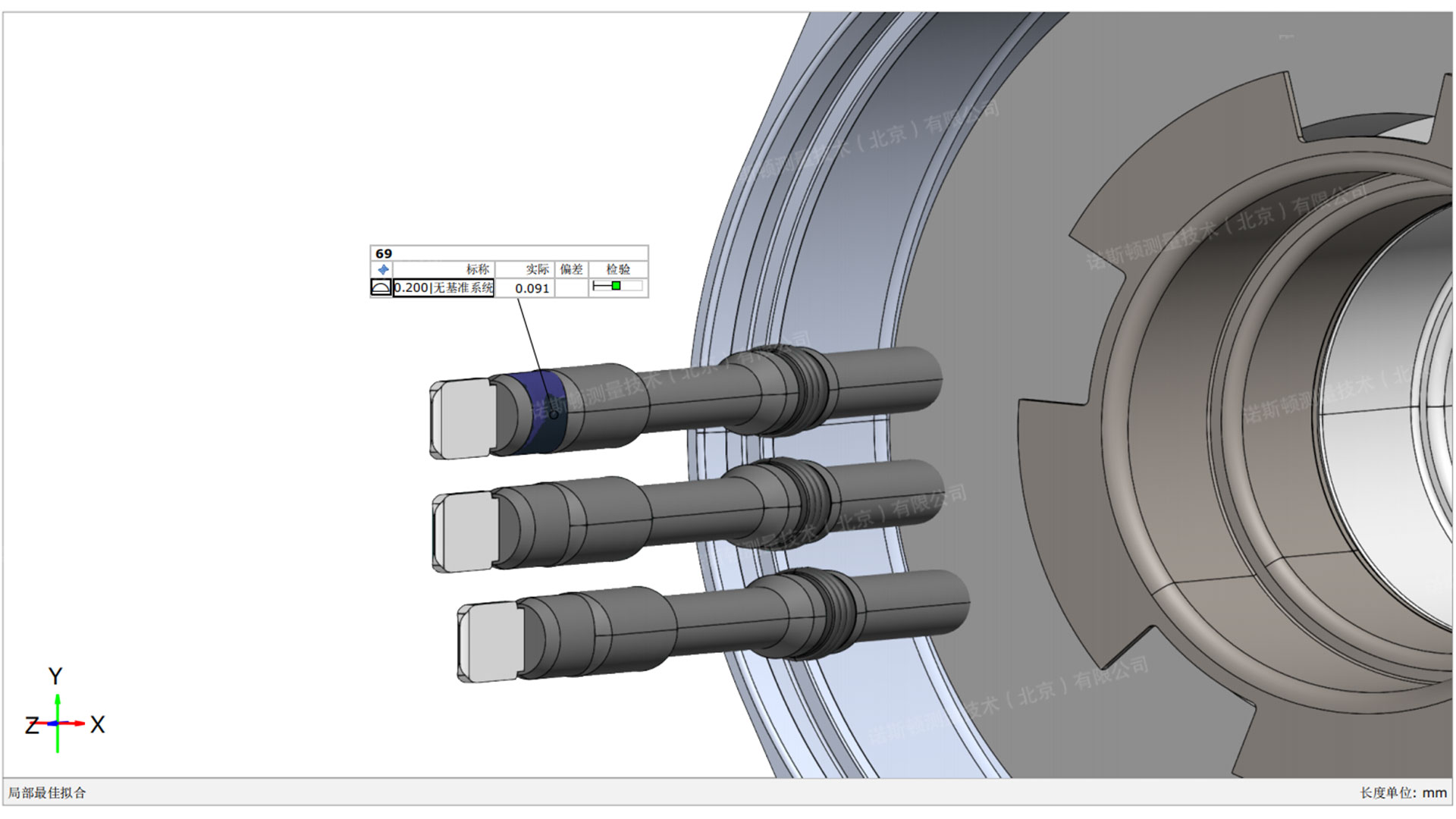

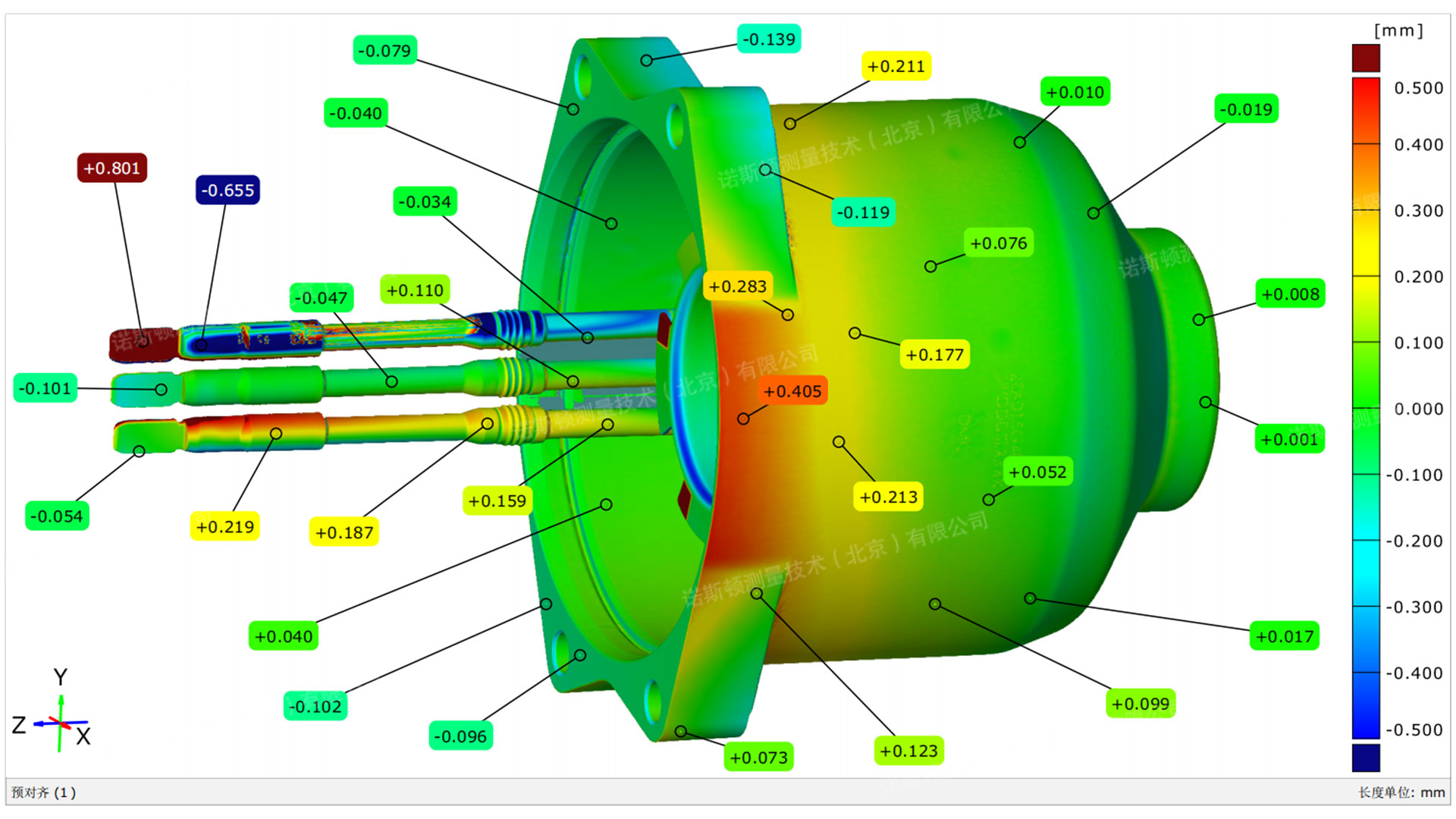

电器零部件曲面三维检测偏差数据

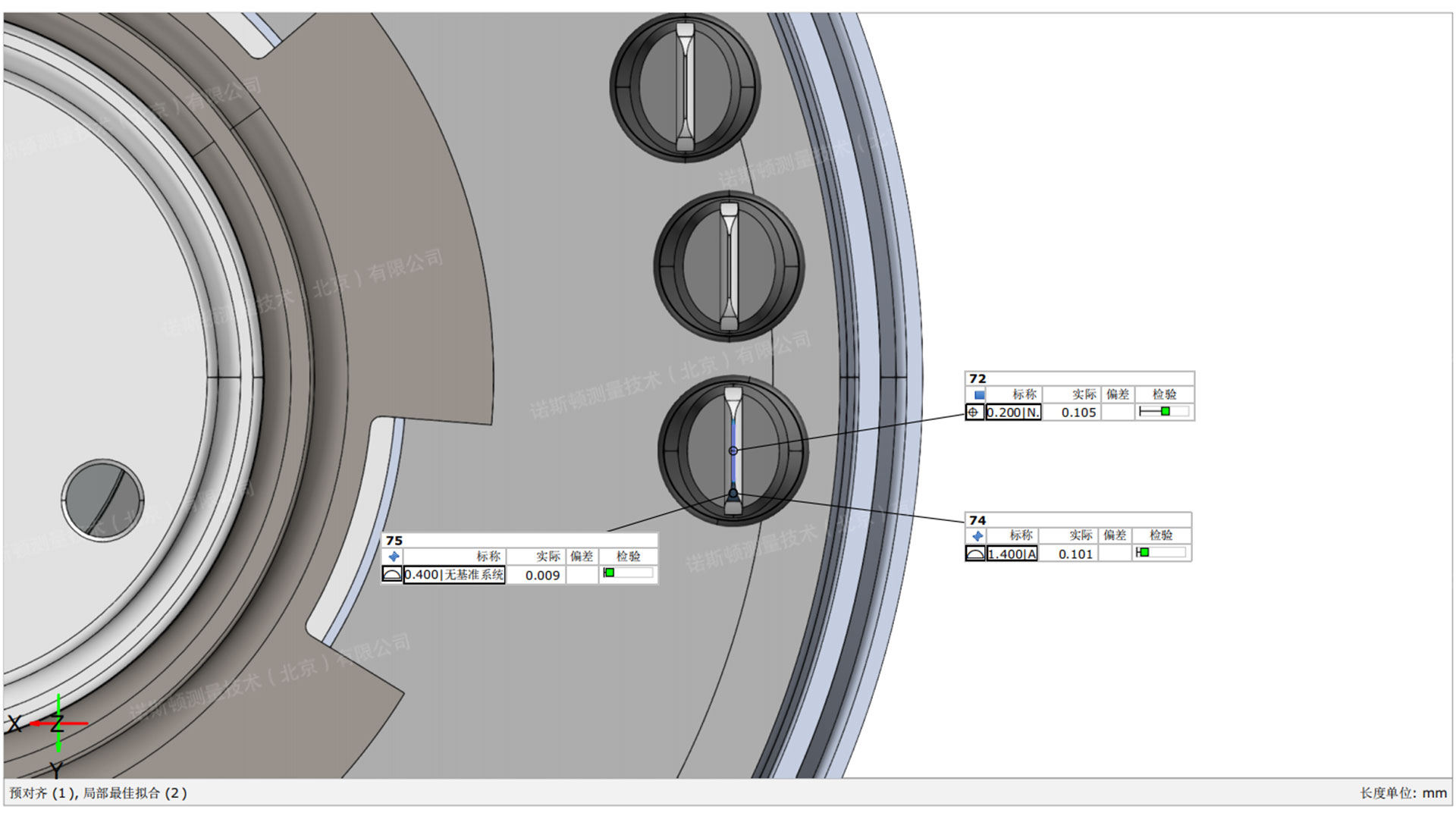

电器零部件形位公差三维检测偏差数据


将所有的点云数据、分析报告进行数字化存档,作为制造过程各阶段状况的数字记录,以便后续质量追踪和管理。也为后续批次的生产及质量控制提供依据,确保产品的可追溯性。



电器零部件形位公差三维检测偏差数据

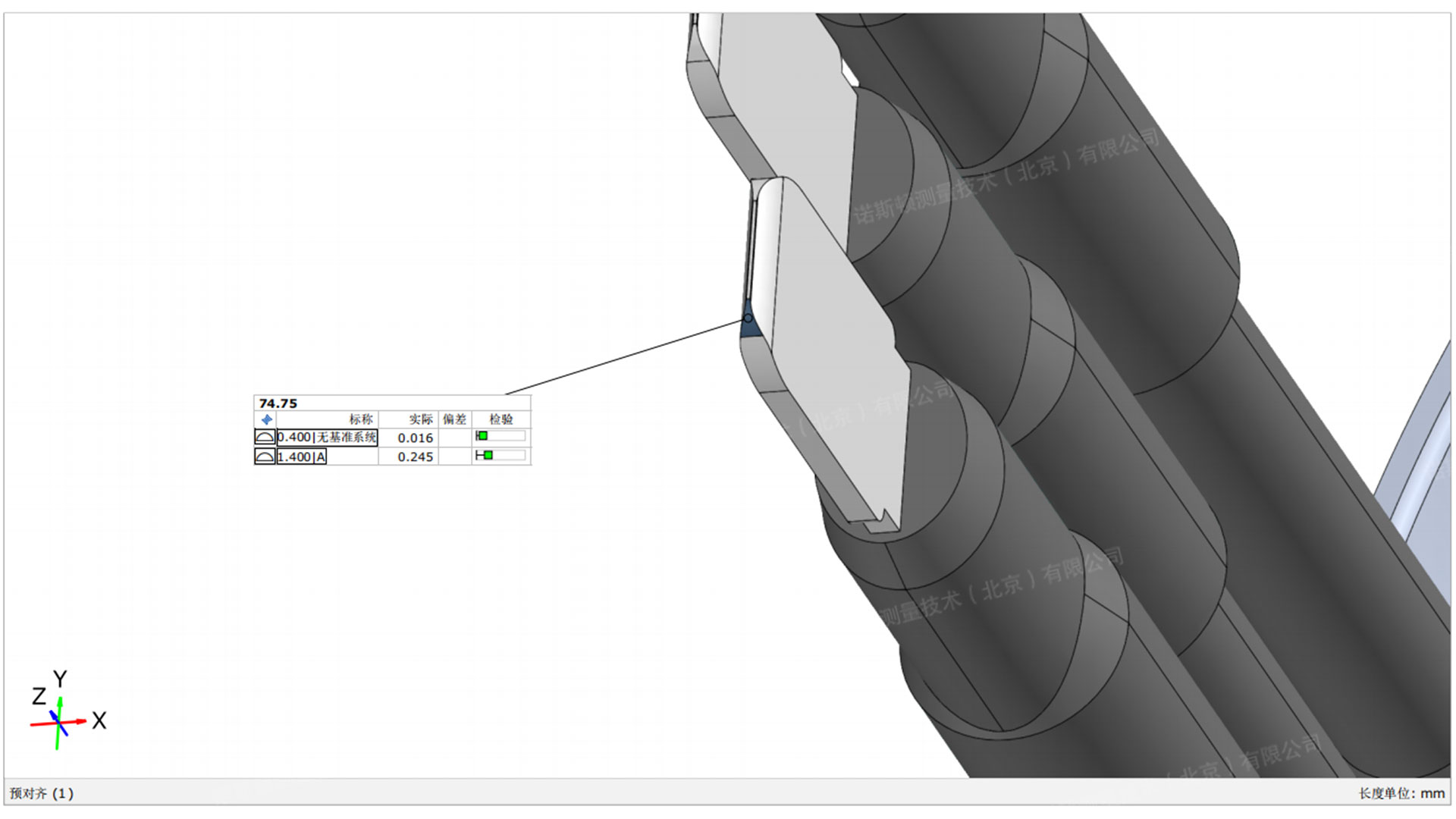

电器零部件面轮廓度三维检测偏差数据



电器零部件面轮廓度三维检测偏差数据


精确的尺寸检测有助于防止制造过程中的误差累积。利用扫描获得的高精度三维模型,支持逆向工程应用,加速新产品的开发与迭代,满足市场多样化需求。

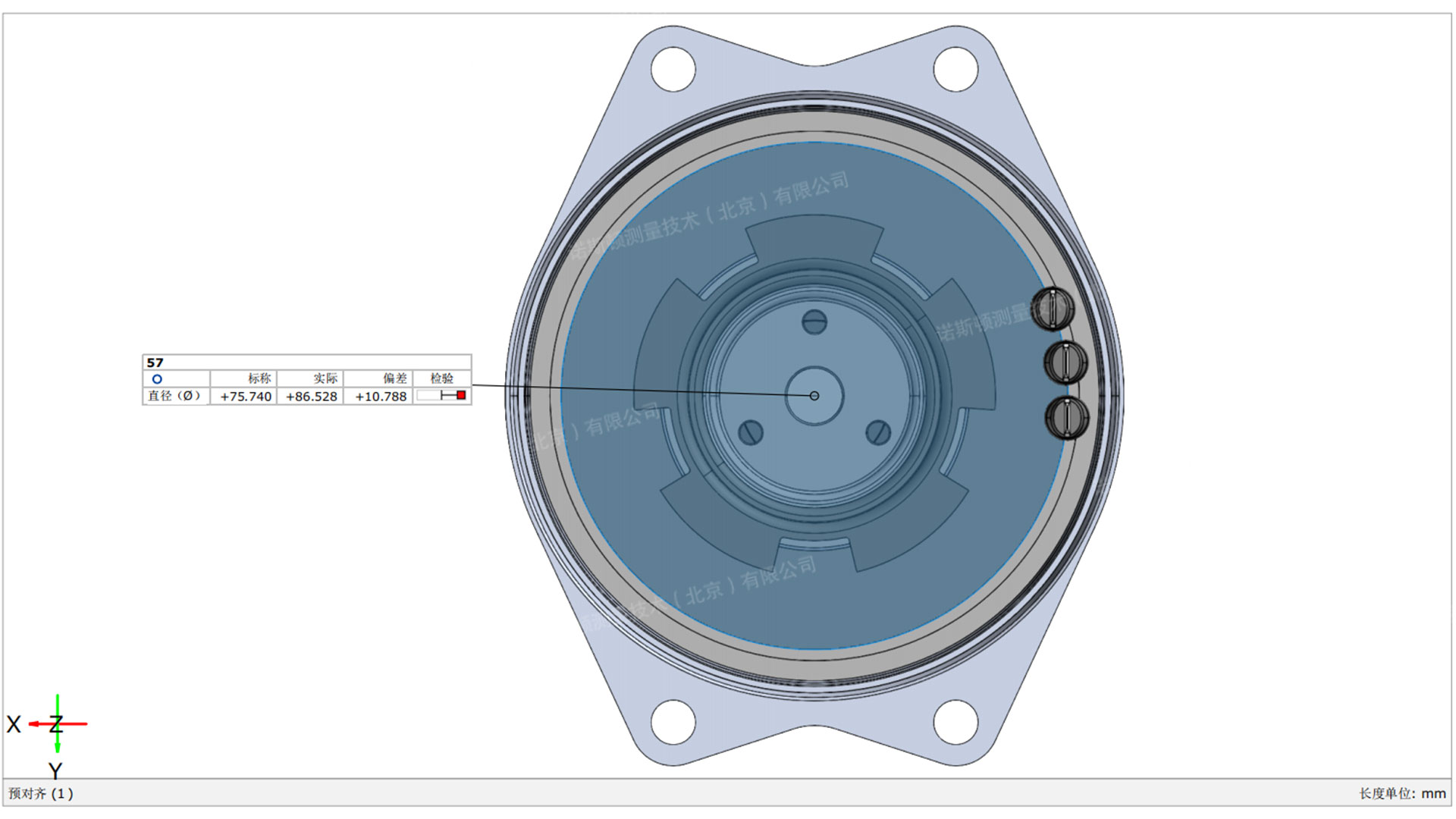

电器零部件圆径三维检测偏差数据

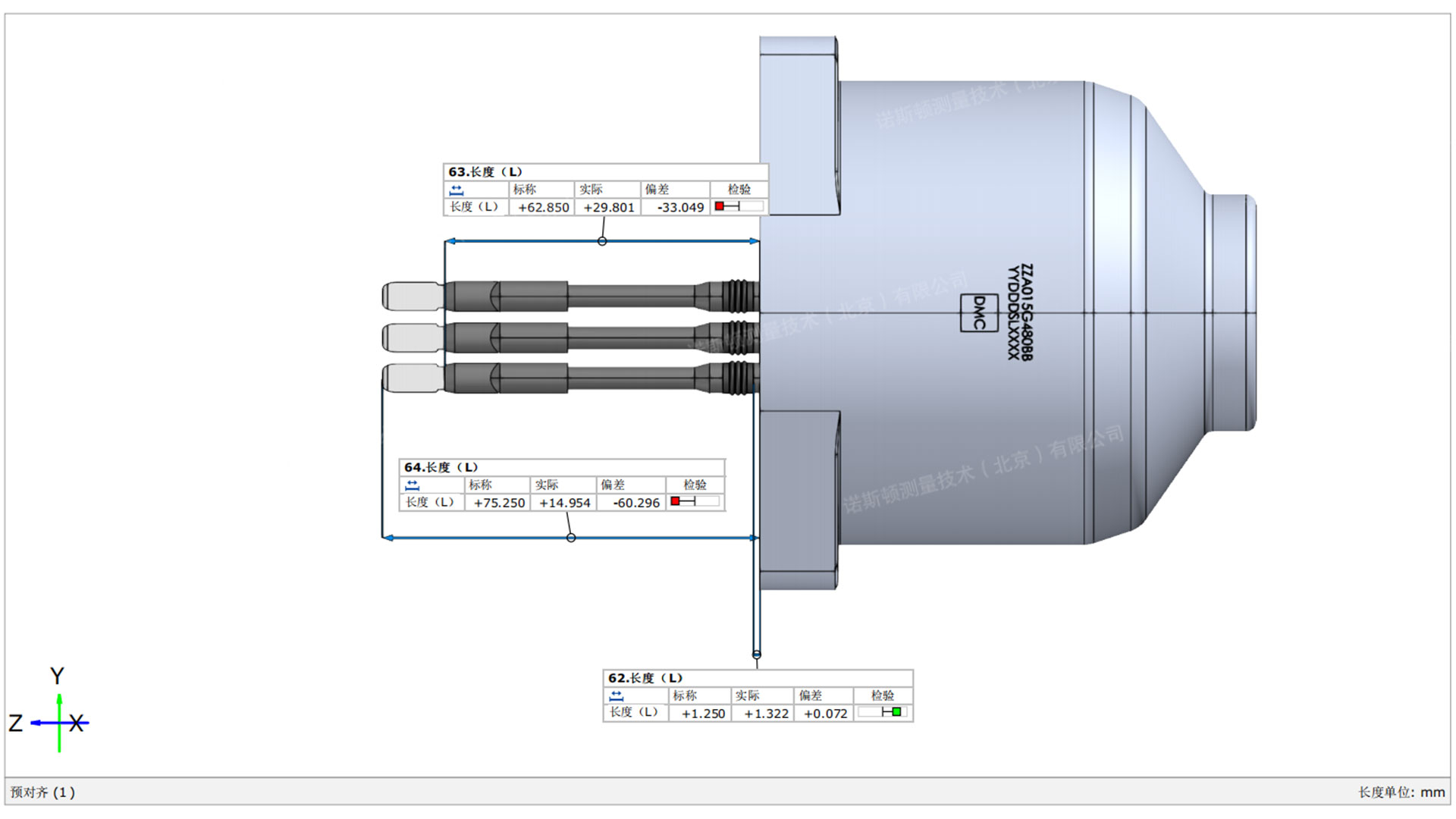

电器零部件长度三维检测偏差数据



本期小结


通过三维扫描技术不仅有效提升检测精度与效率,优化产品设计验证流程,还实现了检测数据的全面整合与智能化分析,为产品创新与质量控制提供了强有力的技术支持,助力客户迈向高质量、智能化、数字化生产转型之路。
